Moenie 'n BESS kies op grond van 'n motor-inrush-koplyn nie. 'n Aanleg wat tydens die begin van 'n ekstruder 'n spanningsdaling ervaar, mag kortdurende PCS kVA en reaktiewe kragreserwe benodig; 'n aanleg wat betaal vir 'n hoë 15- of 30-minuutinterval mag bruikbare BESS-energie en 'n herlaaibeplaan benodig. Dit is verwante pligte, maar dit is nie dieselfde plig nie.
Vir die herwinningsaanlegheffing wat hier gebruik word, is die produk onder hersiening die MegSolid ESSA0100B-0215 buite-kas. Die gepubliseerde 100 kW-gegradeerde wisselstroomkrag en 215,04 kWh nominale kapasiteit maak dit 'n sinvolle beginpunt vir 'n gemeet 100 kW-klas piekbestuursplig. Dit bewys op sigself nie dat dit elke 132 kW-motorstart kan ondersteun nie. Die motorkrommes, die transformator, die toevoer, die beskerming en die PCS P-Q-limiete bepaal dit.
- Klassifiseer die probleem: 'n kort spanningsgebeurtenis, 'n vraaggebeurtenis oor 'n faktureringsinterval, of albei.
- Meet kW, kVAr, kVA en spanning by die PCC, en skei dan die voedingslyn-data van die totale terrein-data.
- Gebruik dieselfde 15- of 30-minuutvenster vir die aanvraagberekening, die BESS AC-energie-rekening en die ROI-model.
- Voeg toerustinglimiete, beheerlogika en aanvaardingbewyse by die RFQ voordat jy 'n kas kies.
Begin met die PCC-gebeurtenis, nie met 'n kasgrootte nie.
'n Motor kan slegs vir 'n paar sekondes 'n hoë stroom trek, maar die operasionele gevolg kan ernstig wees as die PCC-spanning daal en 'n PLC, aandrywing of kontakтор afskakel. Die eerste meetpakket moet eenlyndiagramme, transformatorimpedansie, beskermingsinstellings, motornaamplaatdata, aanvangmetode, osilloskoop- of kragontlederopnames, en tydgealigneerde PCC-spanning, kW, kVAr en kVA insluit. Die relevante berekeninge en beheergrense behoort in die PCS- en omvormer-ingenieurswese-oorsig, nie in 'n generiese batterykapasiteitsskatting nie.
Daar is 'n belangrike grens hier. 'n Voedingsberekening verduidelik wat die motorstart doen. Die totale PCC-waardes bepaal die blootstelling aan nutsvraag. Die kombinasie van voedings-kW met die hele terrein se kWh skep 'n vals ROI-model. Hou die twee meetpunte in elke toetsblad aangedui.

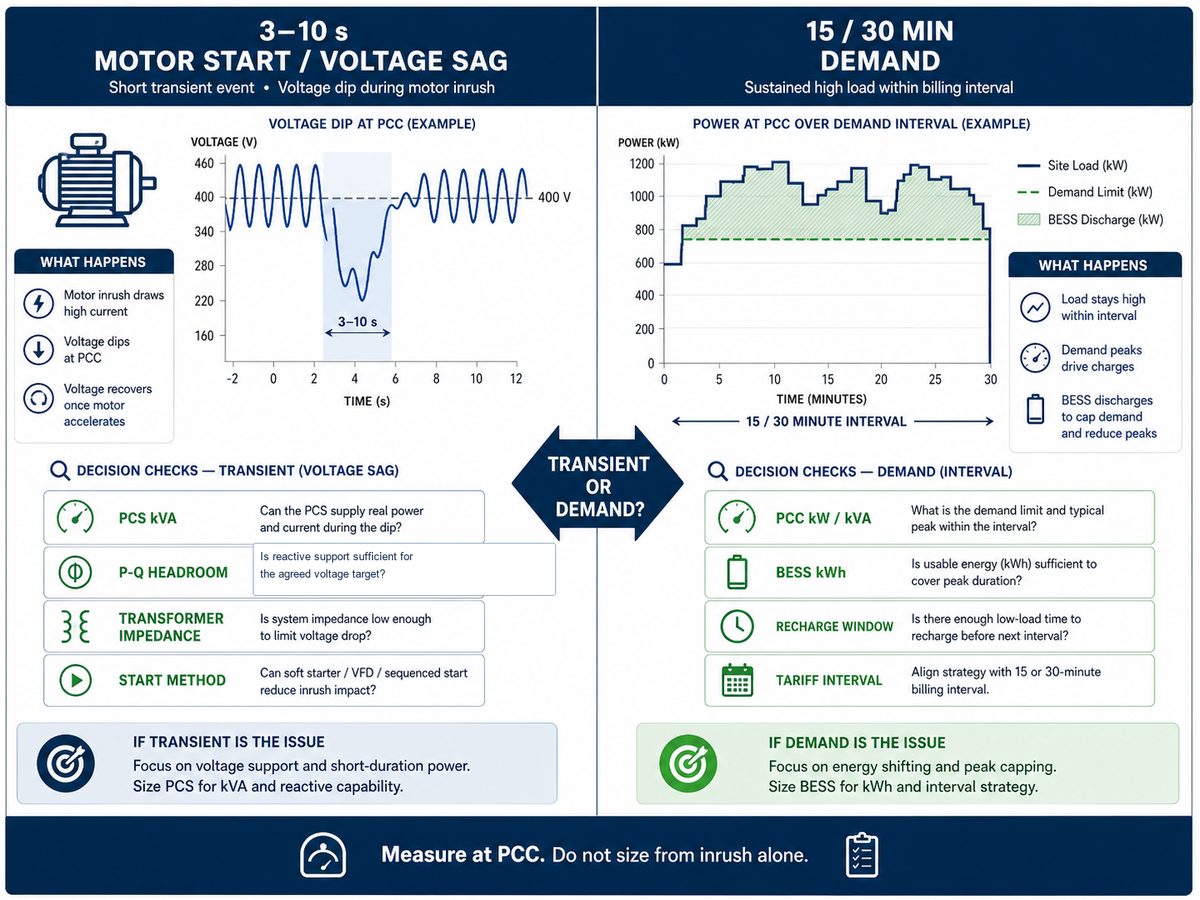

Bepaal of die beperking tydelike ondersteuning of vraagintervalenergie is
'n Direk-op-lyn-start kan 3 tot 10 sekondes duur. 'n Tariewemeter evalueer gewoonlik 'n baie langer interval. 'n Kortstondige 182 kVA-piek het op sigself min invloed op 'n 30-minuutgemiddelde, maar gereelde aansette, 'n stadige versnellingskurwe of 'n volgehoue proseslading kan die intervalvraag aansienlik verhoog. Daarom behoort 'n projek nie alleenlik besparings op vraagheffing weens motorinworp te eis nie.
| As die koper sien | Hoof ingenieursvraag | Wat bepaal die grootte van die oplossing? | Bewys vereis |
|---|---|---|---|
| PLC-herinstellings of kontakтор-uitskakeling tydens opstart | Kan die PCS P en Q voorsien binne sy huidige en skynbare kraggrense? | PCS kVA, P-Q-kopruimte, transformatorimpedansie, aanvangmetode en beskermingskoördinering | Hoë-resolusie PCC-spannings- en stroomgolfvorm; gevalideerde beheer- en afskakelsvolgorde |
| Hoë 15- of 30-minuut maksimumvraag | Hoeveel energie moet binne die gefaktureerde interval verskuif word? | Gebruikbare BESS kWh, ontlaaistroom kW, herlaaivenster en tariefinterval | Intervalmeterdata, rekening, tariefreëls en 'n gemeete PCC-energiebalans |
| Albei probleme | Kan een bedryfskedule PCS-kopruimte en energiereserwe behou? | Die strenger van die transiënt- en intervalbeperkings | 'n gekombineerde SAT met lastrappe, SOC-reserwe en herhaalbare produksietoestande |
Vir 'n bestaande 400 V-aanleg is die skakelbordverbinding- en beskermingsstudie deel van die besluit, nie van die installasiedokumentasie nie. Hersien die 400 V BESS-aansluitingsgids vir bestaande skakelborde met die EPC en beskermingsingenieur voordat die aansluitpunt vasgestel word.
PCS-groottebepaling: Kontroleer kVA en P-Q-kopruimte voordat u spanningsondersteuning belowe
'n 100 kW naamplaat is 'n aktiewe-kraggradering; 'n motorstartprobleem word dikwels beperk deur skynbare krag en stroom. Die toepaslike verhouding is S = sqrt(P² + Q²). As die aktiewe-kraguitset reeds naby die PCS-limiet is, mag daar min skynbare-kragmarge oorbly vir reaktiewe ondersteuning. Omgekeerd kan 'n PCS kVA-spelruimte hê, maar steeds beperk word deur stroom, gelykstroomspanning of beskermingsgrense.
Vir hierdie SAT is die PCS gekonfigureer met 'n aktiewe kragprioriteit (P-prioriteit) beheerstrategie. Dit is 'n projekkonfigurasie, nie 'n stelling oor elke MegSolid PCS-standaardinstelling nie. Waar die gekoördineerde PLC/PCS-koppelvlak 'n gevalideerde start-permissiewe of droë-kontaksignaal het, kan 'n EMS 'n uitset-instelling voor 'n start voorposisioneer. Inbedryfstelling moet tydsberekening, interlocks, terugvalbedryf en beskermingskoördinering demonstreer. Die MegSolid kragomskakelstelsel Die bladsy is die produkverwysing; die goedgekeurde projekdatablad en toetsrekord bly die bron vir die geïnstalleerde beheerlimiete.
| Geleentheidsvlak meetpunt | P (kW) | Q (kVAr) | S (kVA) | VLL (V) |
|---|---|---|---|---|
| Motorvoerlas tydens die opgeneemde start | 145 | +115 | 185 | 360 |
| BESS-uitset gemeet by PCS | 90 | -30 | 95 | – |
| Oorblywende toevoerbydrae ná BESS-reaksie | 55 | +85 | 101 | 385 |
Hierdie tabel is 'n gebeurtenisvlak-voedingsverklaring, nie 'n totale werf-invoertelling nie. Positiewe Q dui op agterstallige reaktiewe krag wat uit die netwerk geabsorbeer is; die aangetekende BESS-waarde is leidende Q. Die resultaat is 'n projektoetswaarneming en mag nie na 'n ander transformator, motorstarter of voedingslyn geëkstrapoleer word sonder nuwe metings nie.
Waarom die ESSA0100B-0215 'n beginpunt vir hierdie plig is
Die aanbeveling in hierdie gids is beperk tot een gepubliseerde konfigurasie: ESSA0100B-0215. MegSolid lys 215,04 kWh nominale kapasiteit, 100 kW beoordeelde wisselstroomkrag, 'n 768 V-battery-stelsel, 'n bedryfsreeks van 672 tot 850 V, 'n 0,5C nominale laai-/ontlaaikoers by 25 °C, IP54-omhulselgradering en 'n verklaarde siklusleeftydwaarde van ten minste 5 000 siklusse. Die kas is 'n LFP alles-in-een C&I-produk met 'n buite-vormfaktor. Hierdie gepubliseerde kenmerke maak dit relevant waar die vereiste las naby 100 kW is en die intervalmodel die vereiste vir bruikbare energie ondersteun.
Die voordeel daarvan is 'n verminderde kompleksiteit van die toerustingkoppelvlak vir hierdie klas buiteprojek: battery-, omskakelings- en beheersfunksies word in 'n gedefinieerde kasplatform ingebring. Die beperking daarvan is ewe belangrik: 'n nominale etiket van 215,04 kWh is nie die bruikbare wisselstroomenergie in 'n lewendige diens nie. SOC-reserve, omskakelingsverlies, bykomstighede, temperatuur, veroudering, BMS-limiete en die vereiste herlaaivenster verminder almal die energie wat beskikbaar is vir die tariefmodel. Moenie parameters van 'n ander kas of PCS kombineer om hierdie model groter te laat voorkom as wat dit is nie.
| Koper se vraag | Waarom hierdie ESSA-model dalk pas | Wat nog deur die projek beproef moet word |
|---|---|---|
| Kan dit 'n vraagspits van 100 kW-klas verminder? | Die gepubliseerde beoordeelde AC-krag is 100 kW. | PCC-piekvorm, reserwe-SOC, intervalduur en herlaaityd. |
| Kan dit die opgeneemde motorgebeurtenis ondersteun? | Die kabinet stel die BESS krag- en energieplatform in vir hersiening. | PCS kVA/stroomlimiete, P-Q-skedule, transformator- en motorstartsporing. |
| Kan dit buite geïnstalleer word? | Die gepubliseerde omhulselgradering is IP54. | Siviele basis, omgewingsomstandighede, onbelemmerde toegang, dreinering, brandplan en vereistes van plaaslike owerhede. |
Die EMS moet die seine openbaar wat gebruik word om hierdie plig te bewys. Die EPC behoort te versoek die BESS SCADA-puntlys vroeë, insluitend PCC-krag, PCS P-Q-opdragte en terugvoer, SOC, temperature, alarems, modus- en beskermingsstate.
Bou die ROI-model uit een volledige vraaginterval

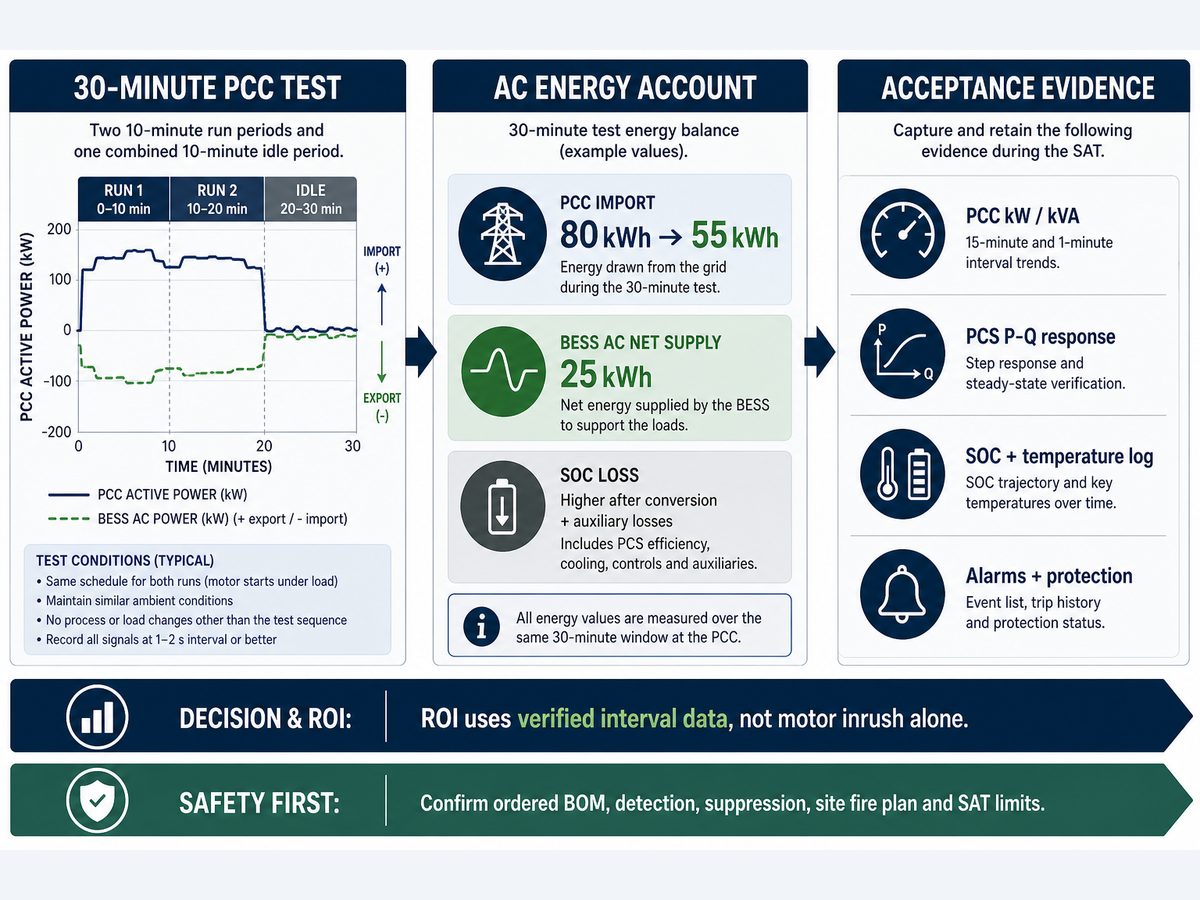

Die SAT-projek by 'n geanonimiseerde plastiekafvalherwinningsaanleg in Oos-Londen, Suid-Afrika, het twee 10-minuut bedryfsreekse en 'n gekombineerde 10-minuut stilstandtyd binne een 30-minuut venster gebruik. Die 132 kW-ekstruder kon in normale produksie tot 10 keer per uur siklus. Dit is 'n nuttige model omdat dit dieselfde interval meet wat die tarieflogika moet evalueer. Dit is nie 'n bewering oor elke Suid-Afrikaanse tarief of aanleg nie.
Sonder BESS was die totale PCC-energie oor die 30-minuut toets 80 kWh, gelyk aan 'n gemiddelde vraag van 160 kW. Met BESS was die geregistreerde netwerkenergie 55 kWh, gelyk aan 'n gemiddelde vraag van 110 kW. Die BESS het netto 25 kWh op die wisselstroomkant van daardie interval verskaf. Die werklike afname in die battery se SOC was hoër as 25 kWh na omskakeling en bykomstigheidsverliese. Dit is die korrekte grens vir die energierekening: moenie netto wisselstroomtoevoer as battery-kantonttrekking beskou nie.
Vir 'n beleggingsbesluit, herhaal hierdie toets oor verteenwoordigende produksie-, omgewings- en tarieftoestande. Bereken dan die vraagbesparings volgens die toepaslike meterreël, nie net uit kWh-vermindering nie. As die tarief kVA-vraag hef, bereken elke gefaktureerde interval op grond van die gemeete PCC-kVA en kragfaktor. Vir die finansiële model kombineer geverifieerde intervaldata met die volledige geïnstalleerde koste, jaarlikse bedryfskoste, degradatie-aanname, beskikbaarheidsaanname en oorblywende-risiko-waarde. Die C&I piekvlakvermindering ROI-gids verskaf 'n nuttige raamwerk om daardie aannames sigbaar te hou.
Gebruik SAT-bewyse om 'n werkende stelsel van 'n mooi-uitende berekening te onderskei.
'n Betroubare SAT benodig meer as net 'n piek-skermgreep. Vasvang gesinchroniseerde PCC kW en kVA, spanning, BESS-wisselstroomkrag, PCS P-Q-reaksie, SOC, temperatuur, alarms en die status van enige start-toelaatbare inset. Herhaal die vereiste gebeurtenis onder beheerde toestande, identifiseer die meetgrense en bewaar die rou lêers. 'n Geslaagde uitslag by een laaistoestand of omgewingstoestand bewys nie die daaglikse diensiklus nie.
Die interne foutopsporingsrekord vir hierdie voorbeeld, #ZA-2024-119, het 'n 110 kW 30-minuut gemiddelde vraag en 'n rak-temperatuursverspreiding van 3,2 °C by 'n omgewingstemperatuur van 28 °C tydens die genoemde toets gerapporteer. Die kliëntlasprofiel en skedule is onder 'n NDA geanonimiseer. Hierdie waardes is slegs projekbewys; werklike prestasie verander met EMS-skedulering, transformatorimpedansie, omgewingsomstandighede, batterygrense en produksievolgorde. Vir 'n gedissiplineerde toetsplan, gebruik die BESS kapasiteitstoets-kontrolelys langs die motor-start-aanvaardingblad.
Termiese veiligheid en harmoniese bewerings benodig hul eie bewyse.
Moenie 'n IP-gradering, 'n LFP-chemiese verklaring of 'n verwysing na brandonderdrukking omskep in 'n bewering dat termiese uitloop nie kan plaasvind nie. Die koper behoort die presiese bestelde materiaalstaat, BMS-limiete, verkoelingsontwerp, opsporings- en onderdrukkingbesonderhede, oorsaak-en-gevolgmatrys, installasielay-out, noodisolasieplan en SAT-limiete te vereis. Die ESSA-produkreferensie lys aerosol- of NOVEC1230-brandblusopsies; die werklike middel, die opsporingsreëlings en plaaslike goedkeuringsvereistes moet vir die aangekoopte konfigurasie bevestig word.
UL 9540A is 'n toetsmetode om termiese oorloop-brandvoortplanting te evalueer; dit is nie 'n algemene installasie-goedkeuring nie. UL 9540 handel oor die veiligheid van energiestoorstelsels, IEC 62619 handel oor industriële batterysveiligheidsvereistes, en NFPA 855 kan relevant wees waar dit deur die bevoegde owerheid aangeneem is. Pas die relevante jurisdiksie, uitgawe en terreinindeling toe eerder as om die etikette as onderling vervangbaar te beskou. Sien die UL 9540A en IEC 62619 EPC-gids en die termiese weghol voorkomingsgids voordat die brandplan finaal gemaak word.
Harmoniese prestasie verg dieselfde dissipline. Die SAT-rekord het by die PCC onder die vermelde motortoestand 'n THDi van 2,11 TP/4 T gemeet, vergeleke met 6,81 TP/4 T in die aangetekende basislyn. Dit is nie 'n universele bewering van nakoming van IEEE 519 nie. 'n Finale beoordeling moet die PCC, die toepaslike nutslimiete en die terreinspesifieke Isc/IL-verhouding gebruik om TDD te evalueer.
Wat om te stuur voordat jy 'n BESS- en PCS-voorstel aanvra
- Twaalf maande se nutsrekeninge en die toepaslike vraagheffing- en intervalreëls.
- Ten minste twee weke se 1-, 5-, 15- of 30-minuut PCC-data, plus hoëresolusie-opnames vir die motorgebeurtenis.
- Enkellynskema, transformator-naamplaat en impedansie, skakelbordgradering, beskermingsinstellings en generatorbesonderhede.
- Enjin-naamplaat, startmetode, versnellingskurwe, startfrekwensie en toegelate produksie-onderbreking.
- Benodigde spanningsdoelwit, maksimum aanvraagdoelwit, gereserveerde SOC, daaglikse werksiklus en teikenlewensduur.
- Omgewingsbereik van die terrein, burgerlike uitleg, doorgangsruimte, brandplan, kommunikasie-argitektuur en vereiste SAT-bewyse.
As 'n generator deel is van die veerkragtigheidsplan, definieer die netwerkvormende bron, laaitoestemmings, omgekeerde kragbeskerming, CT-rigting en terugvalmodus voor inbedryfstelling. Die BESS en dieselgenerator-beheerhandleiding Beklemtoon die beheer-vrae wat opgelos moet word voordat die SAT.
VGV
Kan 'n BESS 'n 132 kW-industriemotor start?
Miskien, maar die motor-naamplaat is nie genoeg nie. Verifieer die tipe starter, versnellingskurwe, transformatorimpedansie, spanningsdaling op die voerderlyn, PCS kVA/stroomlimiet, gelykstroomlimiete en beskermingskoördinering by die werklike aansluitpunt.
Skep motor-inrush outomaties 'n vraagheffingsprobleem?
Nee. 'n Kort instromingsgebeurtenis kan 'n spanningsgehalteprobleem veroorsaak sonder om 'n 15- of 30-minuut-vraaginterval wesentlik te verander. Slegs gemeete intervaldata en die toepaslike tariefreël kan die vraagblootstelling kwantifiseer.
Waarom word PCS kVA en BESS kWh afsonderlik nagegaan?
PCS kVA en P-Q-kopruimte bepaal of die stelsel 'n kort elektriese gebeurtenis kan ondersteun. Gebruikbare BESS kWh en herlaaityd bepaal of dit die vereiste vraagafskrapingstake oor die faktureringsinterval kan volhou.
Watter produk word in hierdie gids gebruik?
Die geklassifiseerde kas is MegSolid ESSA0100B-0215, met 'n gepubliseerde 100 kW beoordeelde wisselstroomkrag en 'n nominale kapasiteit van 215,04 kWh. Die finale geskiktheid hang steeds af van die terreinspesifieke PCS-, motor- en aanvraagintervalstudie.
Waarom beveel jy ESSA0100B-0215 vir hierdie taak aan?
Dit is 'n samehangende 100 kW-klas buite-C&I-kasteverwysing met een gedokumenteerde spesifikasieset. Dit behoort slegs op die kortlys te kom wanneer die vereiste krag, bruikbare energie, omgewingsomstandighede en beheer ooreenstem met die geverifieerde projekbelasting.
Gelyk 215,04 kWh aan 215,04 kWh bruikbare wisselstroomenergie?
Nee. Nominale batteryenergie is nie die gelewerde wisselstroomenergie nie. Reserve-SOC, omskakelingsverlies, bykomstigheidsverbruik, temperatuur, veroudering, BMS-limiete en herlaaibeplanning beïnvloed almal die bruikbare energie.
Kan een BESS beide spanningsondersteuning en piekvlakvermindering verskaf?
Ja, mits die PCS oor die nodige P-Q/huidige hoofruimte beskik en die EMS genoeg energie en 'n SOC-reserwe vir albei take behou. Dit moet aan die gekombineerde bedryfsskedule bewys word.
Wat beteken aktiewe kragprioriteitsbeheer in hierdie SAT?
Vir die opgeneemde SAT is die PCS gekonfigureer om aktiewe krag voorrang te gee vir die vraagbestuursplig voordat oorblywende hoofruimte in skynbare krag aan reaktiewe ondersteuning toegewys word. Dit is 'n projekinstelling, nie 'n universele produkverstekwaarde nie.
Wat moet by die PCC gemeet word?
Meet gesinchroniseerde spanning, kW, kVAr, kVA, kragfaktor, intervalenergie, BESS-wisselstroomkrag, PCS-reaksie, SOC, temperatuur, alarms en bedryfsmodus. Hou voerderrekords afsonderlik van die terrein-PCC-rekords.
Hoe word die ROI van BESS-vraagafname bereken?
Bereken elke toepaslike faktureringsinterval uit gemeete PCC-data, en pas dan die tarief toe. Sluit geïnstalleerde koste, finansiering, instandhouding, agteruitgang, bykomstigheidsenergie, herlaaienergie, beskikbaarheid en die waarskynlikheidsgewigde waarde van vermyde ontwrigting in.
Kan 'n 30-minuut-toets jaarlikse besparings bewys?
Nee. Dit kan 'n interval-energiebalans onder gedefinieerde toestande valideer. Jaarlikse besparings vereis verteenwoordigende seisoenale las-, tarief-, produksie-, stilstand- en batterydiensveronderstellings.
Maak IP54 'n kas geskik vir enige buitelugterrein?
Nee. IP54 beskryf die beskerming teen indringing in 'n omhulsel. Die projek benodig steeds 'n siviele basis, dreinering, vrystellings, 'n omgewingshersiening, onderhoudstoegang, elektriese ontwerp en plaaslike goedkeuring vir brandveiligheid.
Elimineer LFP-chemie of onderdrukkingstoerusting die risiko van termiese ontsporing?
Nee. Termiese risiko moet bestuur word deur die presiese ontwerp van die battery en beheerstelsel, opsporing, onderdrukking, skeiding, noodisolasie, bedryfsgrense, instandhouding en die terreinnoodgevalplan.
Watter veiligheidsdokumente moet die koper versoek?
Vra die bestelde BOM, BMS-limiete, verkoelingbesonderhede, opsporings- en onderdrukingsbeskrywing, oorsaak-en-gevolgmatrys, elektriese beskermingsstudie, uitleg, noodplan, relevante toetsbewyse en inbedryfstellingslimiete.
Kan die BESS met 'n dieselgenerator werk?
Ja, wanneer die behearkonstruksie ontwerp is. Definieer die roostervormende bron, generatorbelastingband, laaitoestemmings, beskerming teen omgekeerde krag, CT-pooliteit, relais-koördinering en terugvaltoestand voor SAT.
Wat moet slaag tydens terrein-aanvaardingstoetsing?
Die SAT moet die ooreengekome PCC-krag- en energiegrense, spanningsreaksie, PCS P-Q/stroomgedrag, SOC-reserwe, alarm- en beskermingsreaksie, termiese perke, kommunikasie, meetinstrumentkonsistensie en generatorkoördinering waar toepaslik bewys.
