'n BESS CT-polariteits-PASS stel die genoemde PCC-sein vry vir die bedryfsmodusse wat deur die toets gedek word. Gebruikbare kWh, kragkwaliteit en beskikbaarheid bly onder hul eie prosedures. Voordat die meetresultaat kan slaag, moet die elektriese en beheerspanne saamstem oor die meetpunt, CT-verhouding, polariteit, fasepaar, sagteware-teken en tydstempel.
Wanneer 'n 400 V MegSolid ESSA0100B-0215 Volg 'n laad- of ontlaadopdrag, kan 'n op die terrein geïnstalleerde PCC-meetketting met omgekeerde CT's steeds die teenoorgestelde rigting rapporteer. Die kasreaksie en die terreinmeting het afsonderlike toetsgrense. Die C&I BESS-toetsvolgorde plaas die finale CT, spanningsinvoer, meter en netwerkkontroles by die terrein.
Piekvlakking en nuluitvoer tree albei op die PCC-sein. Die BESS-spesifikasie vir geen-uitvoerkontrole Stel die beheergrens vas. Inbedryfstelling moet aantoon dat die geïnstalleerde sein in dieselfde rigting beweeg as die fisiese kragvloei.
Waarom CT-polariteit alleen nie die kragrigting van PCC kan bewys nie
'n Konvensionele CT omskakel die primêre stroom in 'n kleiner sekondêre stroom. Invoer, uitvoer, lading en ontlading kry hul betekenis later in die meetpad. CT-oriëntering, sekondêre terminale, spanningsfase-paar, meterinstellings, kommunikasie-registers en die EMS-sein beïnvloed almal die finale waarde.
'n Polariteitstoets kan slaag terwyl die lewendige PCC-waarde verkeerd bly. P1/P2 en S1/S2 kan ooreenstem, maar die L1-stroom kan met die L2-spanning gepaard wees. Die meter kan die korrekte primêre stroom bereken en die EMS kan dit weer skaal. Selfs 'n korrekte waarde word misleidend wanneer sy tydstempel met die verkeerde PCS-opdrag vergelyk word.

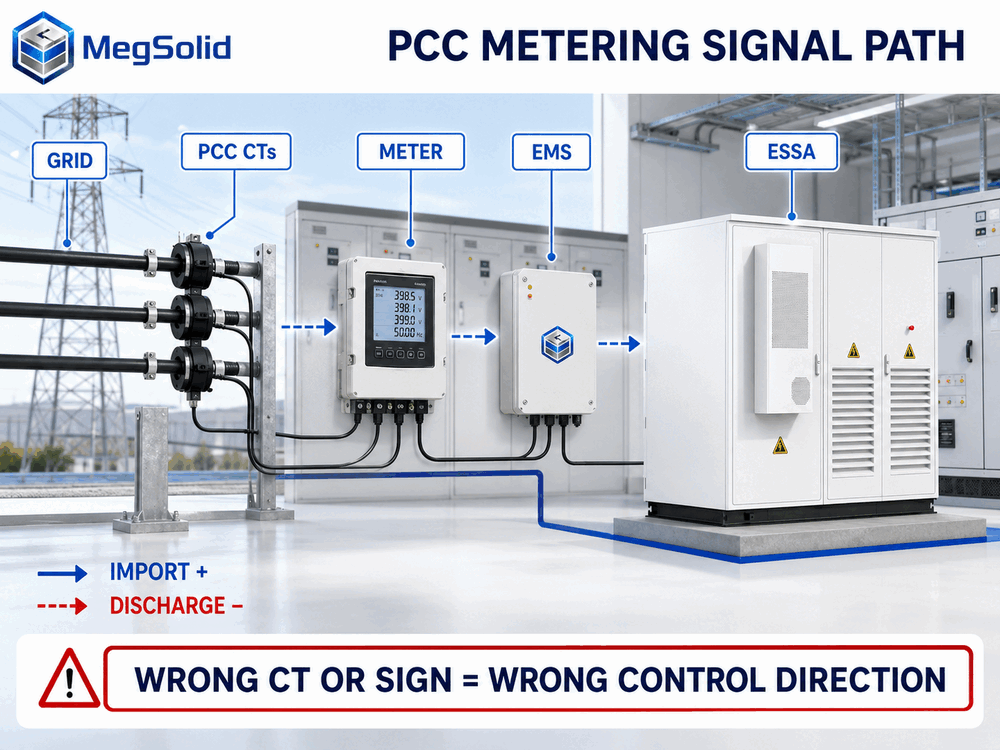

Inbedryfstelling volg die sein van die primêre geleier na die beheersreaksie. Die ondertekende resultaat dek die meter, instellings en bedryfsmodus wat tydens daardie loop gebruik is.
'n plausibele lesing kan steeds die battery in die verkeerde rigting laat werk.
Neem 'n fabriek wat ongeveer 420 kW by sy hoofinvoer invoer. Die inbedryfstellingsingenieur beveel 'n afvoer van 20 kW. Die PCS bereik sy ingestelde punt, maar die PCC-meter styg na ongeveer 440 kW. As dit op afsonderlike skerms beskou word, lyk geen van die syfers absurd nie.
Die ingenieur behou op daardie punt die bevel. Omgekeerde CT's is een verklaring; 'n spannings-/stroomfaseverskil, 'n gedupliseerde CT-vermenigvuldiger of 'n omgekeerde EMS-teken kan 'n soortgelyke neiging veroorsaak. 'n Horlosieverskuiwing kan ook 'n toename in las langs die verkeerde batterybevel plaas.
Die oorspronklike per-fase waardes word gestoor voordat enigiemand bedrading of sagteware verander. Die probleemopsporing beweeg dan van die geleiers na die EMS-etiket, een laag op 'n slag.
Begin met die grens- en tekenkonvensie
'n Korrek bedrade meter op die verkeerde punt kan nie piekvlakvermindering vir die hele terrein uitvoer nie. Vir fabriekspiekvlakvermindering sit die PCC-meting gewoonlik stroomop van die terreinlaste en die BESS-voedingslyn, sodat dit die totale netwerkuitruiling sien. 'n Meter op die BESS-voedingslyn sien slegs die kaskrag. 'n Meter op een produksie-bord mis elke las buite daardie bord.
Spoor die goedgekeurde enkellijnskets na en merk:
- die primêre geleier wat deur elke CT loop;
- die spanningsaftakking wat deur die meter gebruik word;
- die meter of poort wat aktiewe krag publiseer;
- die EMS-etiket wat daardie waarde ontvang;
- elke vermenigvuldiger of tekenomskakeling tussen die meter en die beheerder.
Die 400 V BESS-skakelbordgids skei die kasvoerder van die inkomer, bus en terreinbeskerming. Die tekening wat vir inbedryfstelling gebruik word, moet daardie fisiese onderskeid aandui.
Skryf die tekenkonvensie langs die tekening. Met roosterpositief en BESS-laai positief:
PPCC ≈ Pwebwerflaai + PBess
Ontlading maak PBess Negatief, dus daal die PCC-invoer wanneer die fasiliteitsbelasting ongeveer konstant bly. Laai laat die invoer styg. Projekte kan 'n ander tekenkonvensie aanneem. Die meter, EMS, PCS, SCADA en die getekende toets moet steeds oor een definisie saamstem.
Wat by die CT en meter geverifieer moet word
Die ontkragte ondersoek begin by die geïnstalleerde CT. Die naamplaatjie dui die primêre en sekondêre beoordeling, akkuraatheidsklas, beoordeelde las en terminale merkers aan; sommige modelle dra ook 'n individuele serienommer. Die meterinvoer moet ooreenstem met die geïnstalleerde 1 A- of 5 A-sekondêre kring.
Verhouding en skaalering
'n 600/5 A CT het 'n verhouding van 120:1. As 'n geskikte toetsinstrument 'n sekondêre stroom van 2,5 A meet, is die ooreenstemmende primêre stroom 300 A.
Primêre stroom = sekondêre stroom × CT-verhouding
'n meter wat op daardie 600/5 A-kring vir 600/1 A gekonfigureer is, lewer 'n fout met 'n vaste faktor. 'n Vergelykbare fout verskyn wanneer die meter reeds primêre ampère publiseer en die EMS die register weer vermenigvuldig.
Plaas die naamplaatverhouding langs die meterinstelling, protokol-eenheid en EMS-vermenigvuldiger. Die lasberekening sluit ook sekondêre kabels, terminale, toetsblokke en enige instrumente wat in serie gekoppel is, in. Lang sekondêre leidings verdien aandag omdat oortollige las verhouding- en fasefout byvoeg.
Pooligheid en terminaalmerke
CT's kan P1/P2 en S1/S2, H1/H2 en X1/X2, K/L en k/l, of 'n pyl gebruik. Volg die geïnstalleerde vervaardiger se diagram en die goedgekeurde projektekening. Kabelkleure bewys nie polariteit nie.
Moenie 'n onder spanning staande konvensionele CT-sekondêr oop laat nie. Schneider Electric se meter-dokumentasie vereis ook dat die CT-sekondêr volgens die toerustinginstruksies geaard word en waarsku teen die gebruik van 'n meter-skerm om te bewys dat 'n kring ontstroom is. Gekwalifiseerde elektriese personeel moet die goedgekeurde isolasie-, kortsluit- en toetsreëlings gebruik. Die vervaardiger se veiligheidshandleiding beheer die werkmetode.
Faseassosiasie
Elke stroomkanaal benodig die spanning van dieselfde fase. Stroom van L1 in kombinasie met die spanning van L2 kan 'n geloofwaardige stroomsterkte aandui, terwyl aktiewe krag, reaktiewe krag en kragfaktor verkeerd raak. Wanneer een fase negatiewe krag lewer, kan die driefase-totaal steeds geloofwaardig lyk.
Kontroleer spanning, stroom, aktiewe krag, reaktiewe krag, kragfaktor en fasehoek per fase. 'n Faseorsvertoning help om omgeruilde fases en omgekeerde stroomrigting op te spoor. Schweitzer Engineering Laboratories lys faseorsvertoning as 'n inbedryfstellingshulpmiddel om CT-pooliteit en fasering te verifieer in sy SEL-787 dokumentasie. Die projekmeter of kragkwaliteitsontleder kan dieselfde vergelyking verskaf wanneer dit 'n fasoruitsig ondersteun.
Kombineer sekondêre inspuiting met 'n lewendige rigtingstoets
Sekondêre inspuiting kontroleer die afstroomkring sonder om op fasiliteitslading staat te maak. Bekende stroom- en spanningsgroottes bevestig meter-invoerskaaling, fase-toewysing, aktiewe kragsein, registertoewysing en die waarde wat deur die EMS ontvang is.
Sekondêre inspuiting laat die rigting van die primêre geleier ongetoets. Om die leidings naby die meter te plaas, kan ook veldterminale en kabelroetes omseil. Merk die inspuitpunt en die gedeelte van die kring wat deur die toets gedek word.

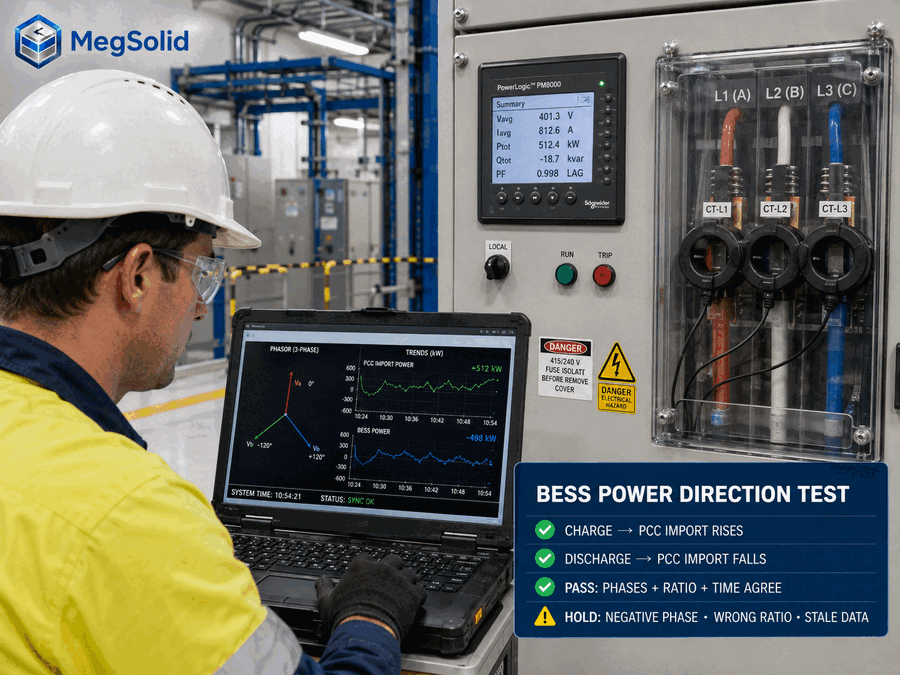

'n einde-tot-einde lewendige toets sluit die oorblywende gaping:
- 1. Stel 'n stabiele fasiliteitslading of 'n beheerste primêre-stroomtoestand vas.
- 2. Vergelyk elke fase met 'n gekalibreerde verwysingsinstrument.
- 3. Neem die baselyn-PCC-krag en metergehalte-toestand op.
- 4. Gee 'n klein BESS-ladingsbevel en keer terug na nul.
- 5. Geef 'n klein ontladingsbevel van soortgelyke omvang.
- 6. Vergelyk bevel, PCS-krag en PCC-beweging op een tydsbasis.
- 7. Onderskep die geselekteerde meter-sein en observeer die tydsverstryking, alarm, terugval en herstel.
Die eerste opdrag hoef net buite die normale lasbeweging en meetresolusie te bly. Op een terrein kan dit 10 kW wees; op 'n ander verdwyn 20 kW steeds binne produksieskommelinge. Die prosedure bepaal 'n werkbare waarde op grond van die werklike lasprofiel, beskikbare batterykrag en toetsomstandighede.
Vir MegSolid-stelsels wat aan derdeparty-skakelmateriaal en meters gekoppel is, kan die koppelvlak hersiening die CT-rigting, protokolskaling en die goedgekeurde terugval voor die vrystelling van outomatiese beheer uitlijn.
Plaas elke toetsneiging op een tydsbasis
'n PCC-meter kan 'n gemiddelde resultaat publiseer nadat die PCS gereageer het. Wanneer die EMS-, meter- en SCADA-horlosies verskil, kan die uitgevoerde tendens 'n opdrag met die verkeerde reaksie koppel. Dit kan die span terugstuur na bedrading wat die hele tyd korrek was.
Voordat die lewendige stap begin, vergelyk die vertoonde tyd op die meter, PCS, EMS en historian. Neem die tydsbron en sinkroniseringsstatus van elke toestel op. NTP, SNTP, PTP, GPS en plaaslike terreinhorlosies kom in industriële stelsels voor; die vereiste metode hang af van die toerusting se vermoëns en die toetsresolusie.
Kloktoleransie hang af van die kontrolerespons, die meteropdateringsnelheid en die bewysresolusie. Die prosedure bepaal die toegelate verskil, die monsternemingsinterval, die gemiddelingsvenster en die tydsone. 'n Bekende gebeurtenis behoort op die verwagte tyd in elke rekord te verskyn. As die analise 'n tydsaanpassing toepas, behou die verslag beide die oorspronklike tydstempel en die aanpassing.
Die BESS SCADA-puntlys moet dieselfde tagname, eenhede en gehaltevelde as die kommissie-trace gebruik. Die BMS en EMS kommunikasie-argitektuur verduidelik watter grense plaaslik bly wanneer die PCC-sein verouderd raak of verdwyn.
Diagnoseer die patroon voordat jy die bedrading verander.
Vang per-fase waardes vas voordat drade verskuif of sagteware verander word. Die patroon beperk gewoonlik die fout vinniger as die totale kW-waarde.
| Resultaat by die terrein | Kyk eers | Bewys benodig ná korreksie |
|---|---|---|
| Al drie fasekragte is negatief tydens bekende netinvoer. | CT-oriëntering of algehele meter-teken | Fisiese oriënteringsrekord en positiewe bydrae tot die ooreengekome konvensie |
| Een fase is negatief terwyl twee positief is | Een omgekeerde CT of verkeerde spanning-/stroomkoppeling | Gekorrigeerde per-fase fasor- en kragopname |
| Huidig en kW verskil met 'n konstante faktor. | CT primêre/sekondêre instelling, 1 A/5 A-invoer of dupliseerder | Naamplaat, instellings en verwysingsstroomvergelyking |
| Die totale kW is by 'n aansienlike gelykmatige las byna nul. | Fasebydraes wat mekaar ophef | Teken per fase en fasehoek-kontrole |
| Kragfaktor lyk onwaarskynlik terwyl die stroom normaal is. | Spanningfase is aan die verkeerde stroomkanaal gekoppel. | Bevestigde spanning-/stroom-paar |
| PCS reageer, maar die PCC verander later of beweeg skaars. | Verkeerde grens, verskuiwing van werflading of tydstempelongelykheid | Gekoördineerde beheerde stap met metersposisie gewys |
| Piekvlakvermindering jaag rond die teiken | Seinvertraging, gedupliseerde filtering, tekenfout of ongeskikte dooieband | Rou opdateringstyd en stabiele geslote-lus-neiging |
| Meetertentoonstelling en EMS-waarde stem nie ooreen nie | Registrasie, byteorde, eenheid- of skaalkaart | Sy-aan-sy vertoning, registrasie en EMS-vergelyking |
Negatiewe aktiewe krag kan werklike uitvoer, omgekeerde CT-polariteit of 'n omgekeerde sagtewarekonvensie beteken. Na elke verandering herhaal dieselfde beheerde stap en hou die mislukte spoor langs die gekorrigeerde een.
Waar die ESSA-kaste eindig en terreinmeting begin
In die 420 kW-fabrieksvoorbeeld koppel die ESSA0100B-0215 aan 'n bestaande 400 V-hoofbord vir piekvermindering. Die gepubliseerde 100 kW-gegradeerde wisselstroomkrag en 215,04 kWh nominale energie beskryf die kas. PCC-ligging, CT-oriëntering en terrein-meterkalibrasie bly deel van die geïnstalleerde elektriese stelsel.
Inspeksie per fase toon negatiewe aktiewe krag op al drie inkomende fases onder bekende netinvoer. Die naamplaatverhoudings stem ooreen met die geprogrammeerde waardes, wat die aandag op die fisiese oriëntasie vestig. Die CT-pyle is in teenstelling met die rigting wat op die goedgekeurde tekening aangedui word.
Die elektriese span korrigeer die CT-oriëntering volgens die goedgekeurde isolasieprosedure. Deur die 20 kW-ontlaadstap te herhaal, verskuif die PCC-invoer nou na 400 kW, en 'n laaistap beweeg dit verder opwaarts. Die syfers illustreer slegs rigting. Terreinlasbeweging, verliese, meeterdakuriteit en staalnemingsvertraging bepaal die werklike vergelykingsband.
| Toetsstaat | Kabinetskant-resultaat | Verwagte PCC-beweging met konstante belasting |
|---|---|---|
| Nulbevel | Aktiewe krag binne die gedefinieerde nulband | Baseline-invoer |
| Gekontroleerde lading | Battery absorbeer wisselstroomkrag | Invoer styg |
| Gekontroleerde afvoer | Batteryvoorsiening verskaf wisselstroomkrag | Invoer val |
| Meetdata verouderd of ontbreek | EMS volg die goedgekeurde terugvalplan. | Alarm, datakwaliteitstoestand en herstel word aangeteken. |
Die BESS-terrein aanvaardingstoetsprosedure dra die gekorrigeerde meetresultaat oor na die breër terreinvrystelling. Dit moet dieselfde meter, CT-stel, instellingslêer en tendens verwys.
Waar die Metering PASS eindig
'n End-tot-end meet-PASS dek die genoemde meetketting volgens die gestelde toetsmetode. Kapasiteitsaanvaarding het 'n aparte SOC-venster, kraginstelpunt, temperatuurgrondslag, bykomstige behandeling en wisselstroommeetpunt. Kragkwaliteitstoetsing gebruik sy eie ontlederplasing en bedryfsvoorwaardes. 'n Latere betroubaarheidsronde registreer alarems, beperking en beskikbaarheid.
Die kommersiële BESS-kapasiteitstoets Dek die energierekeninging. 'n Latere metervervanging, CT-verandering of EMS-herkaarteer heropen die betrokke meettoetse, selfs wanneer die batteryahardeware onveranderd bly.
By oorhandiging benodig die operateur drie ooreenstemmende verwysings: die geïdentifiseerde PCC-meter en CT-stel, die goedgekeurde instellings en sagteware-opname, en die ondertekende eind-tot-eind meettoets.
Die sein aan die kas-kant en die vrygestelde bedryfsmodus moet ooreenstem met daardie drie verwysings.
VGV
1. Wat gebeur as die polariteit van BESS CT omgekeer word?
Die huidige magnitude kan normaal lyk terwyl die aktiewe krag die teenoorgestelde teken dra. 'n Piekvlakvermindering- of nul-uitvoer-beheerder kan dan die bevel verkeerdom draai. Hou die loop vas en volg die rigting vanaf die CT-merke tot by die EMS-etiket.
2. Kan omgekeerde CT-polariteit veroorsaak dat die roosterinvoer tydens BESS-ontlading styg?
Ja. Die PCS kan die aangevraagde ontlading lewer, terwyl die PCC-meter of EMS dit met die teenoorgestelde teken rapporteer. Herhaal 'n klein laaistap en ontlaaistap onder 'n konstante las en kyk in watter rigting die netwerkinvoer beweeg.
3. Hoe moet CT-polariteit veilig nagegaan word?
Gekwalifiseerde elektriese personeel moet werk volgens die CT- en meterhandleidings, die terreinisolasieprosedure en plaaslike elektriese reëls. 'n Onder spanning staande konvensionele CT-sekondêr moet deur die gespesifiseerde kortsluit- of toetsreëling gesluit bly. Die lewendrigtingtoets word uitgevoer nadat die kring veilig herstel is.
4. Bewys sekondêre inspuiting die geïnstalleerde CT-rigting?
Sekondêre inspuiting dek die downstream-invoere, skaaling, fasekaartlegging, registers en kommunikasies vanaf die inspuitpunt. Die primêre rigting deur die CT kom dan van 'n primêre of beheerde lewendige-ladingtoets van die geïnstalleerde pad.
5. Hoe word 'n CT-verhoudingfout tydens BESS-kommissie gevind?
Begin met die CT-naamplaat en die meter se primêre en sekondêre instellings. Kyk dan na die 1 A- of 5 A-invoer, die protokol-eenhede en die EMS-vermenigvuldiger in vergelyking met 'n bekende stroom op elke fase. 'n Vaste vermenigvuldigerfout dui gewoonlik op die verhouding of dubbele skaalering.
6. Wat is 'n CT-fase-assosiasiefout?
Die meter gebruik stroom van een fase en spanning van 'n ander. Ampère kan steeds geloofwaardig lyk, maar kW, kvar, kragfaktor en fasehoek sal nie ooreenstem nie. Per-fase-afleesings of 'n fasoruitsig maak die wanpas makliker om raak te sien.
7. Waar moet die PCC-meter geplaas word vir piekvlakvermindering op die hele terrein?
Vir beheer van die hele terrein sit die meter gewoonlik op die punt waar dit die netwerkuitruiling van alle relevante laste, PV- en BESS-voeders, kan waarneem. Die enkellijnskets bepaal die presiese punt. 'n Meter wat slegs op die batteryvoeder geïnstalleer is, rapporteer kabinetkrag, nie die totale terrein-invoer nie.
8. Waarom wys die PCC-meter en die PCS-meter verskillende krag aan?
Die twee meters sit by verskillende elektriese punte. Laste tussen hulle, transformator- en kabelverliese, bykomstighede, akkuraatheid en steekproeftydstempeling verander almal die vergelyking. Die toets definieer die verwagte verskil vir die geïnstalleerde opstelling.
9. Watter tyd-sinchronisasie-toleransie moet die toets gebruik?
Stel die toleransie op grond van die kontrolesreaksie, die meteropdateringsnelheid, die gemiddelingsinterval en die neigingresolusie in. Die resultaat benodig ook die tydsbron, die tydsone en die gemeete afwyking. 'n Vinnige nul-uitvoer-lus en 'n stadige energieneiging sal nie dieselfde tydsbeperking gebruik nie.
10. Kan 'n meter geloofwaardige waardes aandui en steeds verkeerd bedraad wees?
Ja. Twee korrekte fases kan een omgekeerde fase maskeer, en 'n slegte spanning-/stroomkoppeling kan steeds geloofwaardige amperes oplewer. Lees spanning, stroom, kW, kvar, kragfaktor en fasehoek fase vir fase voordat jy die totaal vertrou.
11. Wat behoort in die BESS-metering-kommissie-opname te wees?
Die rekord identifiseer die meterlokasie en -serienommer, CT-stel en -verhouding, polariteit, fasepaar, spanningsingange, instellingshersiening, registerkaart, EMS-skaal, tekenkonvensie en klokbron. Voeg die verwysingsmetings, rou laad-/ontlaadtrends en getekende vrystelling by.
12. Bewys 'n BESS-metering-PASS bruikbare AC kWh?
Nee. Die meetresultaat bevestig die genoemde meetketting. 'n Gebruikbare-energie-toets stel steeds sy SOC-eindpunte, AC-grens, kragvlak, temperatuurgrondslag, bykomende behandeling, steekproefinterval en berekeningsmetode vas.
13. Hoe pas die ESSA0100B-0215 by die meettoets?
Die kas bring 'n 400 V-koppelvlak en 100 kW beoordeelde wisselstroomkrag na die projek. Die terreintoets dek dan die eksterne PCC-meter, CT's, skakelbordverbinding, EMS-kaartmaking en geslote-lusreaksie wat daar omheen geïnstalleer is.
