Ontwikkelaars wat Megapack-mededingers vergelyk, moet die aangebode MW, MWh en afleweringsomvang laat ooreenstem met die aanleg se uitsendvereiste, met genoeg ruimte en netwerkkapasiteit vir die gekose toerusting. MegSolid se 5000INTL nutsskaal BESS bied 'n 2,7 MW / 5,0159 MWh, 690 VAC-konfigurasie vir aanlegte wat uit herhaalde blokke opgebou is.
MegSolid publiseer die volgende spesifikasies:
- Gewaardeerde energie: 5.0159 MWh
- Geurateerde AC-krag: 2,7 MW uit ses eenhede van 450 kW
- Nominal krag-tot-energie-duur: ongeveer 1,86 uur
- AC-uitset: 690 V wisselstroom, 50/60 Hz
- Bylae: IP55 met slim vloeistofkoeling
- Vervoeromslag: 6,058 × 2,438 × 2,896 mm en 43,000 kg
- Gepubliseerde hoogtegrens: nie meer as 4 000 m nie
Megapack-mededingers per produk en voorsieningspakket
Elke verskaffer se aanbod moet die modelgenerasie en die ingeslote toerusting aandui. Verskaffers op nutskaal verkoop AC-geïntegreerde blokke, DC-omhulsels met aparte kragstelselbeheerstels (PCS) en stasiepakkette met transformators en skakelherstelsels. Konfigureerbare platforms laat kopers ook toe om verskillende krag- en energiekombinasies te kies.
'n aanbod wat by die DC-terminale eindig, laat die EPC toe om die omskakelingsapparatuur te verskaf en te installeer. 'n AC-pakket kan PCS, beheerstelsels en 'n sekering insluit, terwyl die transformator steeds buite die verskaffer se omvang bly. Prys en kontenertelling word nuttige vergelykings sodra die toerustingskedules dieselfde werk dek.
Tesla stel Megapack voor as 'n nutskaal-batterieproduk; gebruik die vir die projek aangebiedde generasie. CATL publiseer 6,25 MWh vir TENER, en Sungrow beskryf PowerTitan 3.0 as 'n konfigureerbare 2–4-uur-platform. (Tesla Megapak, CATL TENER, Sungrow PowerTitan 3.0)
| Produksfamilie | Gepubliseerde energieverwysing | Gepubliseerde kragverwysing | Wat die koper moet normaliseer |
|---|---|---|---|
| Tesla Megapak | Gebruik die generasie wat in die huidige Tesla-aanbod geïdentifiseer is. | Gebruik die kragskedule vir daardie generasie. | Produktgenerasie, duur, transformatorgrens en gewaarborgde afleweringspunt |
| CATL TENER | 6,25 MWh in 'n 20-voet-konteiner | Projekkonfigurasie bepaal die gepaarde kragtoerusting | Of die aangehaalde omvang 'n batterykas, 'n wisselstroomblok of 'n volledige stasiepakket is. |
| Sungrow PowerTitan 3.0 | 6,9 MWh in die gepubliseerde 20-voet-konfigurasie | 1,72 MW PCS in die gepubliseerde vieruur-konfigurasie | Die geselekteerde twee-uur- of vier-uur-reëlings en sy AC/MV-toerusting |
| Fluence Smartstack | Konfigureerbare AC-gebaseerde platform | Projekkonfigurasie | Moduletelling, energieduur, verwante kragtoerusting en sleutelgereed grens |
| MegSolid 5000INTL | 5.0159 MWh | 2,7 MW | 690 V-versameling, ongeveer 1,86 uur nominale verhouding en die MV-omvang aan die projekkant |
CATL se TENER-vrystelling gee die omhulselkapasiteit; kopers benodig steeds die gepaarde kraggradering. Fluence beskryf Smartstack as 'n modulêre AC-gebaseerde platform waarvan die konfigurasie afhang van die projek. (Fluence Smartstack)
Voordat pryse vergelyk word, sluit kragomskakeling, MV-toerusting, aanlegbeheer en inbedryfstelling in elke koste-skedule in, en vergelyk die waarborge vir gelewerde energie. MegSolid se Vergelyking van DC-pakket en AC-pakket toon hoe die oorhandelingpunt die werk wat by die EPC oorbly, verander.
Die 5000INTL is 'n 2,7 MW / 5,0159 MWh-blok
Die beoordeelde energie en krag van die 5000INTL gee 'n nominale duur van ongeveer 1,86 uur:
\text{Nominal duur}=\frac{5.0159\text{ MWh}}{2.7\text{ MW}}\approx1.86\text{ ure}
Duur by die aansluitpunt hang af van die bruikbare SOC-venster, omskakelingsverliese, bykomstigheidsverbruik, omgewingsbeperkings en die kapasiteitsvereiste by die einde van die lewensduur.
Vir 'n 100 MW, twee-uur-kontrak moet die ontwerper 200 MWh by die ooreengekome meter verskaf. Begin met afsonderlike krag- en naamplaat-energieberekeninge, en bereken dan die bykomende kapasiteit wat nodig is vir aflewering:
N_{power}=\left\lceil\frac{P_{plant}}{2.7\text{ MW}}\right\rceil
N_{energie}=\lceil\frac{E_{vereis} {5.0159 MWh}}\rceil
Gebruik die groter resultaat as die minimum aantal naamplaatblokke voor afleweringsmarge. Ontwikkelaars kan gebruik die grens van bruikbare-energie-kapasiteitstoets om geïnstalleerde DC-energie geskei te hou van geverifieerde AC-energie.
Duur oor die aangebiede konfigurasies
Vir elke kandidaat, deel die aangebiedde energie deur sy deurlopende beoordeelde krag. 'n Koper wat 'n vier uur lange werking soek, mag 'n ander battery-tot-PCS-verhouding benodig om die gekontrakteerde MW en MWh te bereik sonder om te betaal vir onbenutte omskakelingskapasiteit.
| Aangebied blok | Gegradueerde energie | Geurateerde krag | Naamplaatverhouding | Onmiddellike gevolgtrekking |
|---|---|---|---|---|
| MegSolid 5000INTL | 5.0159 MWh | 2,7 MW | 1,86 h | Natuurlike beginpunt vir 'n projek naby 'n twee-uur-diens |
| Sungrow het 'n vieruur-konfigurasie gepubliseer. | 6.9 MWh | 1,72 MW | ongeveer 4,01 uur | Verskillende duurklas ondanks 'n soortgelyke houer-energie-skaal |
| Enkel-energie-aanbod | 5–6 MWh verklaar | PCS-krag nie vasgestel nie | Kan nie bereken word nie | Kragpakket moet geïdentifiseer word voordat vergelyking gemaak word. |
Die aangehaalde PowerTitan-konfigurasie het meer energie per houer en minder PCS-krag as die 5000INTL. Die ekstra MWh help slegs as die gekose PCS-kapasiteit die uitgestuurde MW kan lewer.
Vergelyk doeltreffendheidsyfers by dieselfde meetpunt en bedryfsbelasting. PCS-piekdoeltreffendheid, batterij-na-AC-doeltreffendheid, stasiebystandverbruik en heen-en-weerdoeltreffendheid beantwoord verskillende vrae. Daardie konsekwentheid is ook nodig om te vergelyk. lewenslange koste per gelewerde kWh oor verskaffers.

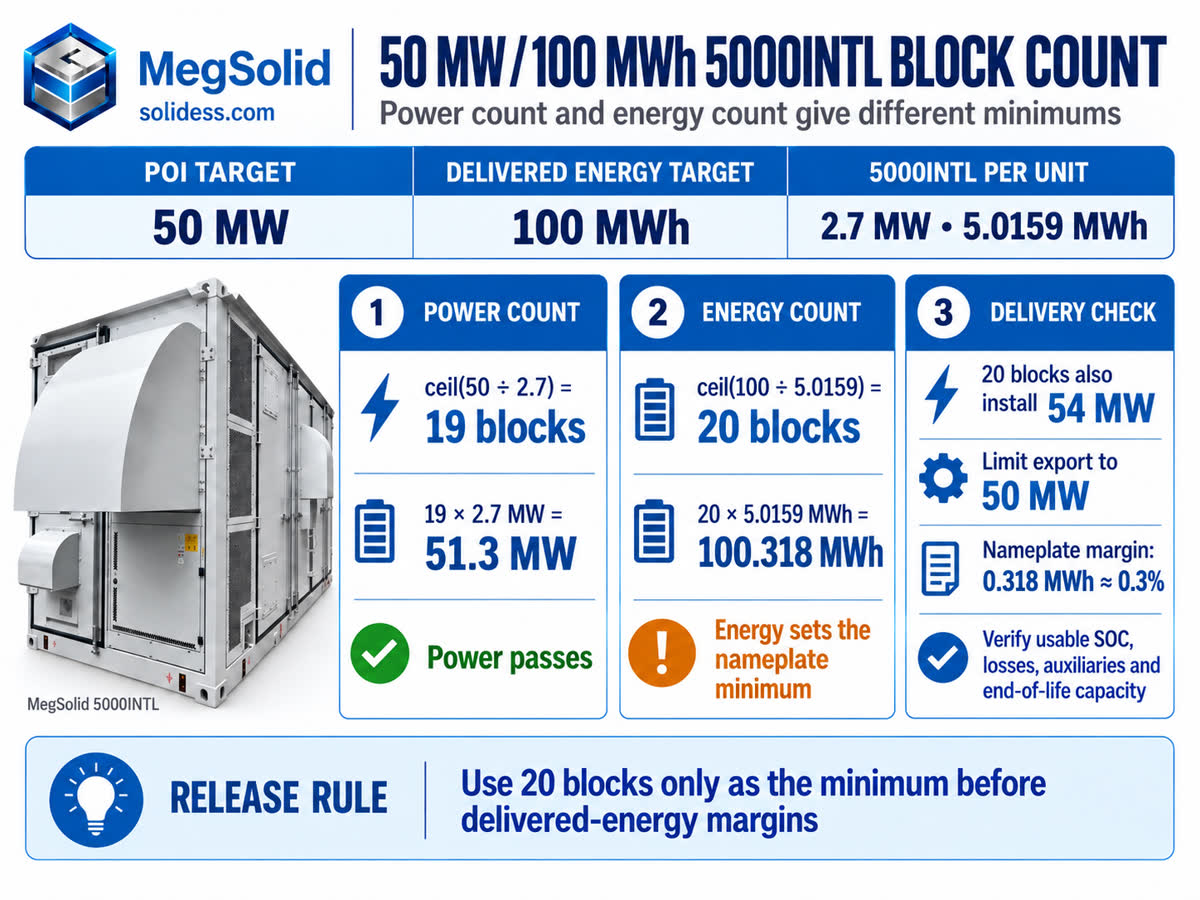

Bepaling van die grootte van die 5000INTL vir 50 MW / 100 MWh
Vir 'n 50 MW/100 MWh-projek gee groottebepaling volgens krag en volgens energie verskillende minimum blokgetalle:
N_{power}=\left\lceil\frac{50}{2.7}\right\rceil=19
N_{energie}=\left\lceil\frac{100}{5.0159}\right\rceil=20
Die energieberekening vereis 20 blokke, wat verskaf 54 MW van beoordeelde PCS-krag en 100.318 MWh van beoordeelde energie. Die aanlegbeheerder moet uitvoer beperk tot 50 MW. Dit laat net oor 0.318 MWh van naamplaatkapasiteit bo die 100 MWh-teiken.
Met 'n marge van ongeveer 0,31 TP5T kan die ontwerper nie aanvaar dat 20 blokke die vereiste AC-energie sal lewer nie. Bereken die SOC-toelaag, bykomstigheidsverbruik en omskakelingsverliese by die gespesifiseerde temperatuur en lewenspunt voordat die hoeveelheid vasgestel word. Die koper mag meer blokke of 'n ander battery-tot-PCS-verhouding benodig.
Die netwerkgoedkeuring bly 50 MW, selfs met 54 MW geïnstalleerde PCS-kapasiteit. Die ontwerper moet die beheerderinstellings, die beoordelings van transformator en skakelherstel, en die beskerming met daardie limiet koördineer. Die grens van interkoneksieklaarheid dek hierdie plantvlakvereistes.
Die 690 V-koppelvlak verander die insamelstelsel
Die 5000INTL se 690 Vac-uitset bepaal die stroom wat die kabels en skakelhersteltoerusting tussen elke blok en die opstaptoerusting moet dra.
By 2,7 MW, 690 V en 'n kragfaktor van een is die benaderde driefasestroom:
I=\frac{2 700 000}{√3 × 690}\approx2,259 A
Dieselfde aktiewe krag by 400 V sou ongeveer 3 897 A wees. Dit is eerste-benadering syfers vir aktiewe krag; reaktiewe kragbelasting, oorlaaiverlangtes, geleierrangskikking, omgewingstemperatuur en installasiemetode beïnvloed steeds die toerustinggradering.
'n Laer stroom kan die stroomdraende vereistes vir laespanningskabels, busdure en skakelherstelwerk verlig, maar 'n 690 V-produk koppel nie direk aan 'n mediumspanningsnet nie. Die subстанsie benodig steeds 'n gekoördineerde transformasie- en beskermingspad. MegSolid se 690 V teenoor 400 V BESS-analise ondersoek die kabel-, busbar- en skakelaarimplikasies.
Die voorgestelde skakelaar-toerusting, transformatoropstelling en kabelroetes moet 690 V ondersteun sodat die projek van die laer stroom kan baat. 'n Spanningsongelykheid voeg herontwerp- en toerustingkoste by wat in die prysvergelyking hoort.

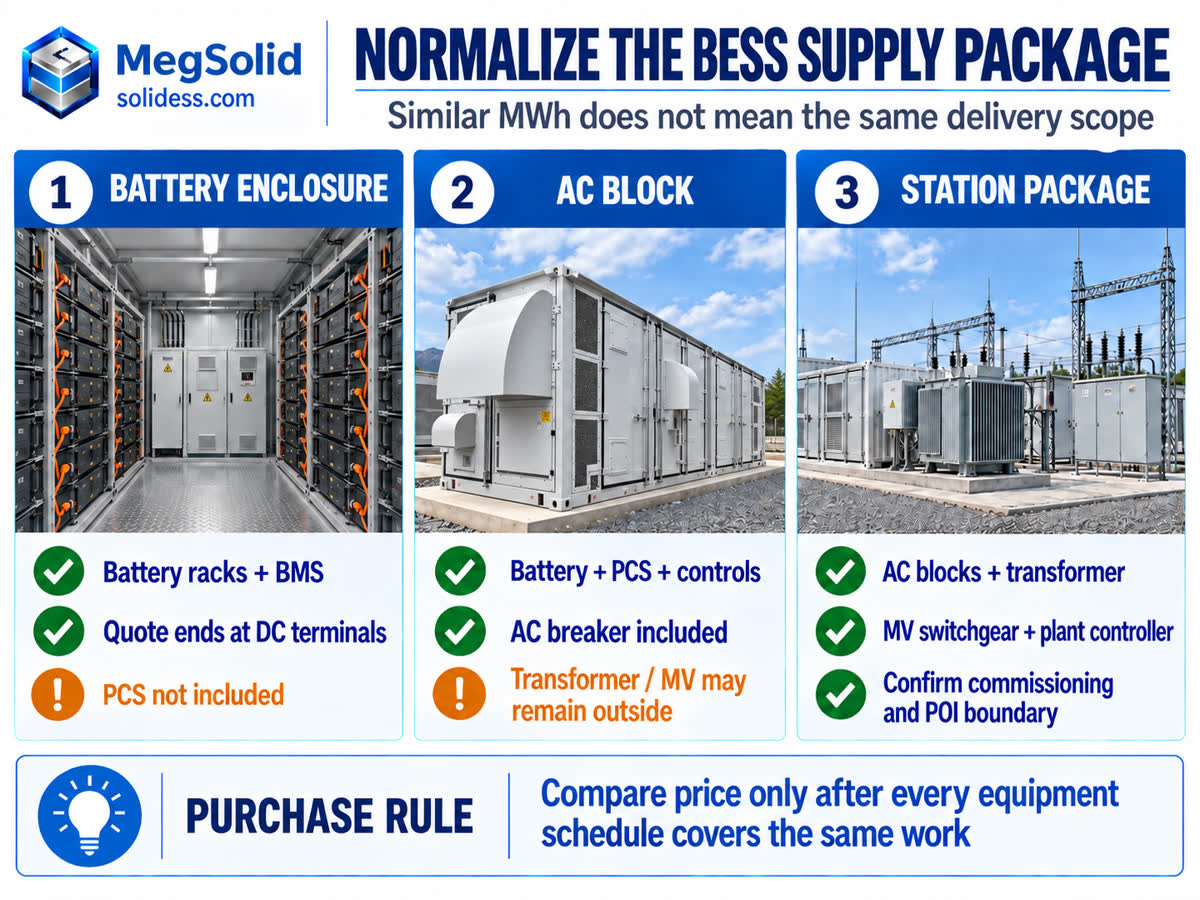

Toerusting wat by die voorsieningspakket ingesluit is
'n Algemene omvangskedule wys waar elke verskaffer se pakket eindig en watter party die oorblywende toerusting verskaf:
| Omvangselement | Waarom dit die aankoop verander | Vergelykingsgrens |
|---|---|---|
| Battery-rakke en BMS | Stel gerate DC-energie- en selbeheerverantwoordelikheid vas. | Presiese chemie, konfigurasie en bedryfsvenster |
| PCS | Stel die laaivermoë, ontlaaivermoë en die grens vir AC-omskakeling vas. | Gedeurganse kW, spanning, stroom en reaktiewe vermogen |
| Afkoeling en brandbeskerming | Beïnvloed bylas, spasiëring en bedryfsgrense | Ingeslote hardeware, sensors, beheer en terrein-koppelvlakke |
| AC-versameling | Bepaal kabels, busbane, skakelaars en plaaslike isolasie | Produsente-terminal spanning en stroom |
| Opstaptransformator en MV-skakelinrigting | Koppel die blok aan die plant se kolleksiespanning | Ingesluit, afsonderlik verskaf of in EPC-besit |
| Aanlegbeheerder, EMS en SCADA | Bevat die volledige terrein tot by die belangrike punt (POI) en die uitstuurinstruksies | Stelpuntowerheid, protokolle en foutveilige gedrag |
| VET, SAT en prestasiegarantie | Bepaal wat die verskaffer moet bewys en waar. | Toetsgrens, aanvaardingwaarde en remedie |
Sluit afsonderlik verskafte transformators in die prys en uitleg in, met die verantwoordelikheid wat toegewys word voor toekenning. Die Eienaar-verskafte BESS-omvangontleding toon hoe verantwoordelikheidsgapinge waarborg- en inbedryfstellingsgeskille veroorsaak.
Vir die 5000INTL, bevestig wie die projek-kant-transformator, die MV-toerusting en die aanlegbeheerder verskaf, en waar die verskaffer die gekontrakteerde prestasie sal demonstreer.
Gebruik e-pos om die projek se punt van belang (POI), die gelewerde-MWh-teiken, die 690 V-insamelingsopstelling en die transformatorgrens met MegSolid te hersien.
Die antwoord kan die 5000INTL-bloktelling en die voorsieningskedule in lyn bring met dieselfde elektriese oorhandigingspunt wat in die EPC-vergelyking gebruik is.
Vervoer, toegang en omgewingsbeperkings
Leweringsroete en optelling
Die gepubliseerde vervoermaatstawwe van die 5000INTL is 6,058 × 2,438 × 2,896 mm, met 'n gewig van 43 000 kg. Breedte en lengte lyk soos dié van 'n 20-voet-konteiner, maar die hoogte en massa vereis steeds 'n roete-spesifieke logistieke plan.
Havenhanteering, brug- en asbeperkings, draaistral, kraanbereik, hefstudies en tydelike gronddraagkrag kan almal die afleweringsvolgorde beïnvloed. Roetes wat ligter houers aanvaar, mag dalk nie 'n 43-ton BESS op dieselfde sleepwa en hefplan aanvaar nie. Projekte moet ook nagaan of die toerusting as een blok aankom, of dat enige eksterne PCS, transformator of mediumspanningskar bykomende swaar hyswerk veroorsaak.
Webwerfuitleg en omgewingsbeperkings
Grondvereistes sluit in ruimte vir verkoelingslugbeweging, deure en instandhouding, asook kabelkorridors, brandseparasie, dreinering en nooddroete. Om slegs die voetspoor van houers te vergelyk, laat hierdie gebiede buite die uitleg.
Die 5000INTL het IP55-beskerming gepubliseer en 'n maksimum hoogte van 4 000 m.
IP55 definieer nie die korrosiekategorie, oorstromingsvlak, brandseparasie of prestasie by elke temperatuur- en hoogte-kombinasie nie. Hoë-altitude-projekte moet die vereiste toerustinglimiete en toetsbewyse wat in MegSolid se beskryf word, toepas. Hoë-altitude BESS-afgraderinganalise voordat die blokgetal vasgestel word.
Prestasiegaranties en aanvaardingbewyse
Verskafferwaarborgs moet die gespesifiseerde aanlegbelasting by die ooreengekome aanvaardingsteller dek. Die eienaar kan hulle beoordeel op grond van die volgende bewyse:
| Bewysstuk | Beskikking wat dit ondersteun | Swak vergelyking om te vermy |
|---|---|---|
| Datumskedule op modelvlak | Bevestig die presiese produkgenerasie en konfigurasie | Meng figuure uit vroeër en huidige generasies |
| Gewaarborgde afgelewerde energie | Bevestig MWh by die ooreengekome meter en lewenspunt | Vergelyking van gewaarborgde wisselstroomenergie met beoordeelde gelykstroomenergie |
| Krag en reaktiewe-pligkurwe | Bevestig werking by die vereiste spanning, temperatuur en kragfaktor | Behandel die beoordeelde aktiewe krag as 'n onbeperkte kVA-belasting. |
| Behandeling van bylas | Wys watter verkoelings- en beheerslaste die gelewerde energie verminder | Aangenome dat elke aangehaalde doeltreffendheid stasieladinge insluit. |
| Omgewingsgrense | Bevestig geskiktheid vir temperatuur, hoogte, stof en korrosie | Behandeling van 'n IP-gradering as 'n volledige terreinqualifikasie |
| Beskikbaarheidsdefinisie | Toewys beplande instandhouding, roosteronderbrekings en gedeeltelike afgradering | Vergelyking van persentasies opgestel uit verskillende uitsluitings |
| Vet- en versadigevetgrens | Toon wat voor versending en by die plek van inskrywing bewys is. | Aanvaarding van 'n komponenttoets as bewys van aanlegprestasie |
Beskikbaarheidsgaranties kan stroomop-onderbrekings, geskeduleerde diens of gedeeltelike afgradering uitsluit, dus moet die uitsluitinge saam met die aangehaalde persentasie gelees word. MegSolid se BESS-beskikbaarheidsformule-gids verduidelik waarom die noemer, deler en uitgeslote ure ooreenstem met die inkomsteverpligting.
Die verskaffer verifieer die gekonfigureerde toerusting tydens fabriekstoetse. By terrein-aanvaarding toets die inbedryfstellingspan die geïnstalleerde aanleg, meters, beskerming en beheerstelsels. Die C&I BESS-vet- en -versadigingsvrystellingsgrens Geld ewe veel vir groter aanlegte: 'n geslaagde fabriektoets bewys nie die finale POI-aflewering nie.
Waar die 5000INTL pas
Kies die 5000INTL vir 'n aanleg wat herhaalde 2,7 MW/5,0159 MWh-blokke kan gebruik, krag by 690 V kan insamel en 43-ton-eenhede kan ontvang. Vir 'n taak van ongeveer twee uur voltooi die berekening van die gelewerde energie voordat jy jou verbind tot die aantal konteners.
Die blok kombineer vloeibare verkoeling met 'n IP55-behuizing. Die verkoelingsprestasie moet by die omgewingstoestande en diensiklus van die terrein pas, met bykomende omgewingsbehandeling waar nodig. Vir terreine tot die gepubliseerde plafon van 4 000 m, bevestig die toepaslike afgradering by die verskaffer.
Die gedetailleerde 5000INTL-houerargitektuur beskryf die toerusting agter hierdie graderings.
Opsies vir 'n langer duur of kleiner kragtoename
Oorweeg 'n ander argitektuur vir 'n inheemse vieruur-vereiste, 'n onverenigbare elektriese koppelvlak of 'n roete wat nie die 43-ton omheining kan akkommodeer nie.
Die eienaar en lener benodig ook modelspesifieke sertifikate, roostersmodelle, brandbewyse, waarborgsekuriteit en plaaslike diensreëlings wat aan die projekvereistes voldoen. Bevestig dit met die verskaffer voordat die kontrak toegeken word.
Kleinere MegSolid-blokke kan geskik wees vir 'n projek waarvan die konstruksievolgorde of POI-kapasiteit nie by 2,7 MW-stappe pas nie. Die ESSC-konteneriseerde BESS-reeks bied 500 kW / 1,0752 MWh en 1 MW / 2,1504 MWh alternatiewe. Daardie luggekoelde produkte het verskillende kragstapgroottes, gewigte en termiese perke. Evalueer hulle volgens hul eie spesifikasies.
Projekte wat 'n afsonderlik gekose omskakelingsstadium benodig, kan ook evalueer die MEGA TS PCS-familie. Die modelreeks van 30–500 kW laat die ontwerper toe om die omskakelkrag afsonderlik van die batterye se energie te dimensioner. Die stelselintegrator bly verantwoordelik vir die volledige koppelvlak.
Gebruik e-pos om die teiken-aflewerings-MW, ontladingstydperk, terreinhoogte en afleweringsgrense te vergelyk met die voorgestelde nutskaal-BESS-kortlys.
Die antwoord kan die vereiste 5000INTL-blokgetal vergelyk met kleiner ESSC-stapgroottes, terwyl dit PCS-kopruimte en terrein-kantverantwoordelikhede sigbaar hou.
VGV
Wie is die hoofmededingers van Megapack?
Utiliteitskaalalternatiewe sluit produkplatforms van CATL, Sungrow, Fluence, BYD, Wärtsilä en ander BESS-verskaffers in. MegSolid tree in die 5 MWh-klasvergeliking in met die 2,7 MW / 5,0159 MWh 5000INTL. Die presiese kortlys moet ooreenstem met die projek se duur, elektriese koppelvlak, afleweringsomvang en goedkeuringsvereistes.
Kan al vyf 5 MWh BESS-houers direk vergelyk word?
Vergelyk eers die aangebiedde MW, MWh, duur, wisselstroomspanning en oordragpunt. Verskaffers kan soortgelyke energiekapasiteite aanbied met verskillende PCS-kapasiteit en ingeslote toerusting, wat die aantal konteners en die totale prys verander.
Wat is die naamplaatduur van die MegSolid 5000INTL?
Deel 5,0159 MWh deur 2,7 MW gee ongeveer 1,86 uur. Dit is 'n naamplaatkrag-tot-energie-verhouding, nie 'n waarborg dat 1,86 uur by die POI gelewer sal word ná SOC-beperkings, verliese, bykomstigheidslaste en verouderingsmarges nie.
Hoeveel 5000INTL-blokke is nodig vir 'n 50 MW / 100 MWh-projek?
Die eerste naamplaatberekening vereis 19 blokke vir krag en 20 vir energie, dus stel energie 'n minimum van 20 vas. Daardie blokke verskaf 54 MW en 100 318 MWh aan beoordeelde toerusting. Die finale hoeveelheid moet steeds aan die gekontrakteerde gelewerde-energie-grens voldoen.
Kan 'n 690 V BESS direk aan 'n mediumspanningsnet gekoppel word?
Nee. Die 690 V-uitset behoort tot die laespannings-insamelkant. Utiliteitskaal-aanlegte vereis gewoonlik gekoördineerde stap-op-transformator, mediumspannings-skakelherstel, beskerming en meetinrigtings voordat hulle by die netwerkkoppeling uitkom.
Is die beoordeelde batterye-energie dieselfde as die afgelewerde wisselstroom-energie?
Die vervaardiger gee die beoordeelde energie op die naamplaat aan. Tydens aanvaarding meet die toetspan die gelewerde wisselstroomenergie by die ooreengekome meter, met behulp van die gespesifiseerde SOC-venster en met inagneming van omskakelingsverliese en bykomstigheidslaste.
Sluit 'n geïntegreerde BESS altyd die transformator en MV-skakelinrigting in?
Kontroleer die verskaffer se toerustingskedule vir PCS, AC-kringbreker, transformator, MV-skakelherstel, aanlegbeheerder en inbedryfstelling. Verskaffers gebruik “geïntegreer” vir verskillende pakkette, so die EPC mag steeds sommige van hierdie items moet verskaf.
Is die 5000INTL geskik vir 'n vieruur-BESS-projek?
Die gepubliseerde 2,7 MW/5,0159 MWh-verhouding is ongeveer 1,86 uur. Vieruurprojekte mag by 'n laer afgestuurde krag ekstra energie gebruik, maar die bykomende PCS-kapasiteit en die uiteindelike gelewerde energie-opbrengs moet kommersieel sin maak. Inheemse vieruurargitekture kan beter pas.
Kan gepubliseerde doeltreffendheidsprosente gebruik word om Megapack-mededingers te rangskik?
Slegs wanneer hulle dieselfde meetgrense en plig gebruik. PCS-piekdoeltreffendheid, stelseldoeltreffendheid en heen-en-weerdoeltreffendheid is nie uitruilbaar nie. Temperatuur, bykomstigheidsverbruik, SOC-venster en transformatorverliese beïnvloed ook die aanlegresultaat.
Waarom is die gewig van die BESS-houer belangrik voordat jy dit koop?
Gewig beïnvloed die keuse van sleepwa, asbelasting, brûe, kraanvermoë, hef radius en fondasieontwerp. Die 5000INTL publiseer 'n gewig van 43 000 kg, dus moet die volledige afleweringsroete en hefplan nagegaan word voordat die uitleg vrygestel word.
Is dieselfde nutskaal-BESS-produkte in elke land beskikbaar?
Nie noodwendig nie. Modelgenerasies, vervaardigingsbron, diensdekking en kommersiële beskikbaarheid kan per mark verskil. Die projek moet die presiese model wat by die afleweringsplek aangebied word, vergelyk in plaas daarvan om spesifikasies van 'n ander streek oor te dra.
Bly die goedkeuringsvereistes vir nutskaal-BESS oor markte dieselfde?
Nee. Bewyse van die roostarkode, brandvereistes, produksertifiserings, omgewingspermitte en skuldeisersvoorwaardes verskil per jurisdiksie en projek. Nakoming moet voor toekenning aan die aangebiede model en aanlegargitektuur aangeheg word.
Kan die 5000INTL by 'n hooggebergte-terrein gebruik word?
Die gepubliseerde hoogteplafon is 4 000 m. Plekke binne daardie plafon benodig steeds die toepaslike temperatuur-, verkoeling-, isolasie- en kragafname-assessering. Plekke bo hierdie plafon vereis 'n ander bevestigde produk of 'n ingenieursoplossing.
