لا يكون مشروع البطاريات التجارية والصناعية جاهزًا للمشتريات إلا عندما يحدد التصميم ما يجب أن يزوده النظام بالطاقة، ومدة التشغيل، والجهد ومعامل القدرة المطلوبين، وكيف سيكون أداء النظام عند نقطة التوصيل المشتركة. تستخدم «MegSolid» هذه المدخلات لفحص البطارية ونظام التحكم في الطاقة (PCS) ووحدات التحكم، بينما تقوم شركة «EPC» المحلية بإكمال الأعمال الخاصة بالموقع توصيل لوحة التوزيع الكهربائية بجهد 400 فولت, تصميم أساس نظام تخزين الطاقة بالبطاريات (BESS) في الهواء الطلق و قائمة نقاط نظام SCADA.
عادةً ما يتجلى ضعف التصميم عند غياب أحد المخرجات الستة التالية: القدرة المستمرة المطلوبة بالكيلوواط (kW)، والقدرة المطلوبة بالكيلو فولت أمبير (kVA)، والطاقة المطلوبة بالكيلوواط ساعة للتيار المتردد (kWh)، وحد التشغيل لـ PCC، والظروف البيئية للموقع، واختبارات القبول. وإذا كان أحد هذه العناصر مفقودًا، فقد يبدو المنتج صحيحًا في عرض الأسعار، ومع ذلك يفشل في تحمل الحمل، أو يتسبب في انقطاع التيار عن لوحة التوزيع، أو يعيد الشحن خلال ذروة طلب ثانية، أو يصل دون الأدلة اللازمة للتسليم.
يجب أن يُسفر التصميم عن ستة مخرجات قابلة للتحقق منها
يبدأ تصميم نظام تخزين الطاقة بالبطاريات بقياس ظروف الموقع وينتهي بتحديد قيم يمكن التحقق منها خلال اختباري FAT وSAT. وينبغي أن تحدد أسس التصميم المفيدة ما يلي:
- 1. الطاقة الكهربائية المترددة المستمرة والعابرة: العجز المستمر في الموقع، وعبء تشغيل المحركات، ومدة الحمل الزائد، واحتياجات الطاقة التفاعلية.
- 2. الطاقة المطلوبة لتشغيل مكيف الهواء: الطاقة المخصصة للأحمال المحمية أو لتخفيف أحمال الذروة عند نقطة التسليم المتفق عليها، بما في ذلك نطاق مستوى شحن البطارية (SOC) أثناء التشغيل ومتطلبات نهاية العمر التشغيلي.
- 3. الواجهة الكهربائية: موقع مركز التحكم في الطاقة (PCC)، والجهد الاسمي، والتردد، ومستوى الأعطال، وترتيب القواطع الكهربائية، ومسار الكابلات، وطريقة التأريض، وفلسفة الحماية.
- 4. التحكم في السلوك: أوضاع التشغيل، والأولويات، ومواقع أجهزة التحكم في درجة الحرارة وأجهزة القياس، ونقاط الضبط، والإنذارات، والاتصالات، وحالة الأمان التلقائي.
- 5. الحدود البيئية: درجة الحرارة، والارتفاع، والرطوبة، وخطر التكثف، والغبار، والماء، والتعرض للملح، والحمل الشمسي، ومستقبل الصوت، وإمكانية الوصول لأغراض الصيانة.
- 6. دليل القبول: الحسابات، والرسومات، وصحائف البيانات، وإعدادات الحماية، وسجلات اختبار FAT، وإجراءات اختبار SAT، وحدود اختبار السعة، ووثائق التسليم.
تُفرّق هذه النتائج بين مخطط «عائلة المنتجات» والتصميم المُصدر لأغراض البناء. يمكن للمخطط اختيار «عائلة» معينة. أما أحجام الكابلات، وإعدادات الحماية، والتفاصيل الإنشائية، والتراخيص، فما زالت تحتاج إلى بيانات الموقع وإشراف المهندس المحلي.
ابدأ بملف تعريف الحمل، ثم راجع القيم الاسمية للبطارية
لا تبدأ بالاطلاع على كتالوج البطاريات. ابدأ ببيانات العدادات، والأحمال التي يجب أن تظل متصلة بالشبكة، والحدث الذي يتعين على نظام تخزين الطاقة بالبطاريات (BESS) تحمله.
بالنسبة لتخفيف أحمال الذروة، استخدم البيانات الفاصلة الزمنية من نفس العداد الذي يحدد الطلب على المرافق. قد تخفي فترة الفوترة التي تبلغ 15 دقيقة ذروات الإنتاج القصيرة، لذا فإن البيانات الأسرع مفيدة للتحقق من استجابة نظام التحكم في الطاقة (PCS) وتشغيل الحمل الزائد. بالنسبة للنظام الاحتياطي، قم بإدراج الأحمال على مراحل بدلاً من إدخال قيمة إجمالية واحدة بالكيلوواط. حدد أجهزة التحكم وأضواء الطوارئ وأنظمة الاتصالات التي تتطلب إمدادًا غير منقطع؛ وقم بجدولة المضخات والضواغط أو معدات الإنتاج للمراحل اللاحقة؛ وأبقِ الأحمال القابلة للتأجيل والمعتمدة مطفأة.
تحتوي حزمة المواد العملية على ما يلي:
- بيانات الطلب على فترات زمنية تشمل شهرًا تمثيليًّا واحدًا على الأقل، بالإضافة إلى التغيرات الموسمية أو المتعلقة بالإنتاج المعروفة؛;
- جدول تحميل محمي يتضمن القيم بالكيلوواط (kW) أو الكيلوفولت أمبير (kVA) أو معامل القدرة، وطريقة التشغيل، والمدة المطلوبة؛;
- المخطط أحادي الخط وPCC المقترح؛;
- القدرة الاسمية للمحول، والمقاومة، والجهد، والمعلومات المتوفرة عن تيار العطل؛;
- القدرة المقدرة للمولد، وتسلسل نظام التبديل التلقائي (ATS)، والحد الأدنى للحمل، وقيود الطاقة العكسية؛;
- القيم التصنيفية لمحولات الطاقة الكهروضوئية، وحدود التصدير، والإنتاج المقاس أو المحاكي؛;
- درجة الحرارة المحيطة، ودرجة حرارة الهواء الداخل إلى المعدات، والارتفاع، والرطوبة، وظروف التعرض؛;
- فترة الاستراحة المطلوبة قبل بدء الوردية التالية أو الانقطاع التالي المتوقع.
إذا كانت البيانات المقاسة غير كاملة، فاكتب الافتراض والأدلة التي لا تزال مطلوبة. يمكن أن تكون العبارة التالية بداية لشاشة: “حمل محمي بقدرة 80 كيلوواط لمدة 60 دقيقة، شريطة تسجيل البيانات لمدة أسبوع وتسجيل لحظات بدء تشغيل الضاغط”. أما العبارة “حوالي 100 كيلوواط من الطاقة الاحتياطية” فلا يمكن أن تكون بداية لشاشة.

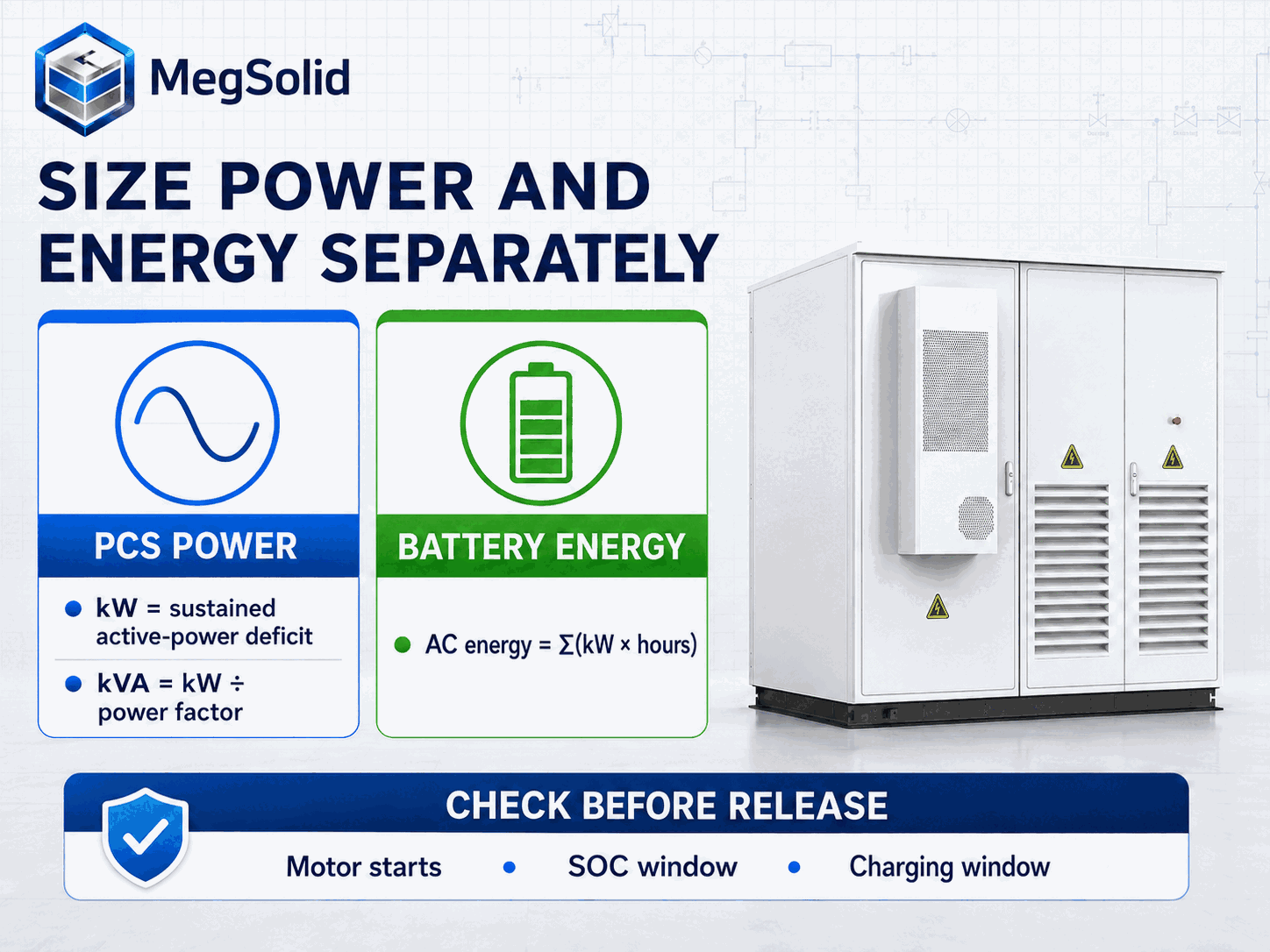

الطاقة الفعالة، والطاقة الظاهرية، والطاقة
تستجيب وحدات القياس «kW» و«kVA» و«kWh» لأسئلة تصميمية مختلفة. فوحدة «kW» تصف الطاقة النشطة، بينما تحدد وحدة «kVA» متطلبات حمل التيار في نظام توزيع الطاقة (PCS) ومعدات التيار المتردد. أما وحدة «kWh» فتصف المدة التي يمكن للبطارية خلالها دعم حمل محدد بعد احتساب الخسائر وتطبيق حدود التشغيل.
في حالة وجود عجز مستمر في الموقع:
الطاقة الكهربائية المستمرة المطلوبة من التيار المتردد يجب أن تكون ≥ أعلى عجز مستمر في الموقع بعد تنفيذ عملية تخفيف الأحمال المعتمدة
عندما يكون معامل القدرة للحمل أقل من الوحدة:
الطاقة الظاهرية المطلوبة (kVA) ≥ الطاقة الفعالة المطلوبة (kW) ÷ معامل القدرة التصميمي
بالنسبة لمهام النسخ الاحتياطي المرحلي:
طاقة التيار المتردد للحمل المحمي = Σ(الحمل (كيلوواط) × مدة المرحلة (ساعة))
عندما يبدأ الحساب بالطاقة الاسمية للبطارية:
الطاقة الاسمية المطلوبة للبطارية ≥ طاقة التيار المتردد للحمل المحمي ÷ (نسبة حالة الشحن القابلة للاستخدام × كفاءة توصيل التيار المتردد × نسبة السعة في نهاية العمر التشغيلي)
يحتاج كل عامل إلى حدود محددة. يجب أن تكون كفاءة توصيل التيار المتردد (AC) مناسبة للطاقة التشغيلية ودرجة الحرارة ومسار التحويل. ويجب أن يتوافق الجزء القابل للاستخدام من نسبة شحن البطارية (SOC) مع استراتيجية التشغيل، بما في ذلك أي احتياطي يتم الاحتفاظ به لحماية البطارية. كما يجب أن يتوافق عامل نهاية العمر التشغيلي مع السعة التي ينص عليها العقد في نقطة الخدمة المحددة.
إذا قدم المورد طاقة تيار متردد قابلة للاستخدام مضمونة، فقم بمقارنتها بمتطلبات الحمل عند نفس حدود التيار المتردد. لا تقسم قيمة التيار المتردد المضمونة تلك على كفاءة نظام PCS مرة أخرى. استخدم مصطلح “الكفاءة القصوى للنظام” للإشارة إلى كفاءة الذهاب والإياب فقط عندما تحدد ورقة البيانات وطريقة الاختبار ذلك صراحةً بهذه الطريقة.
يُعتبر الحمل العابر فحصًا منفصلاً. فحتى نظام توزيع الطاقة (PCS) الذي ينقل 80 كيلوواط بشكل مستمر، لا يزال يحتاج إلى فحص منفصل لتشغيل ضاغط بقدرة 80 كيلوواط. ويجب التأكد من تيار التشغيل، وطريقة التشغيل، وحد انخفاض الجهد، ومنحنى الحمل الزائد لنظام توزيع الطاقة (PCS)، وتسلسل الأحمال المتزامنة قبل إغلاق الخزانة.
تحديد ما يجب أن يتحكم فيه نظام تخزين الطاقة بالبطاريات (BESS)
يمكن لنظام تخزين الطاقة بالبطاريات (BESS) من نوع C&I أن يخدم عدة أهداف، لكن هذه الأهداف تحتاج إلى ترتيب أولويات واضح. وإلا، فقد يتنافس نقطتا ضبط معقولتان كل على حدة على نفس سعة البطارية.
تخفيف الأحمال في أوقات الذروة
يقوم جهاز التحكم بقياس كمية الكهرباء المستوردة عند نقطة التوصيل (PCC) ويقوم بالتفريغ قبل أن يتجاوز متوسط الطلب على الكهرباء من الشبكة العامة المستوى المستهدف. ويتطلب التصميم تحديد فترة الفوترة، وزمن استجابة العداد، واستجابة نقطة التوصيل (PCC)، والحد الأقصى للتفريغ، والحد الأدنى لحالة الشحن (SOC)، وقاعدة استعادة لا تؤدي إلى حدوث ذروة أخرى. و مواصفات التحكم في PCC ينبغي أن تحدد هذه المعايير قطبية CT، وجودة البيانات، وفقدان الاتصال، والاستجابة للقياسات القديمة.
الطاقة الاحتياطية
يضمن التصميم توفر قدر كافٍ من الطاقة والقدرة لمخطط الأحمال الحرجة على مراحل. كما يحدد سلوك عملية التحويل، ومسؤولية تشكيل الشبكة أو اتباعها، وشروط التشغيل التلقائي (بلاك ستارت)، وترتيبات النقطة المحايدة والتأريض، وترتيب عودة الأحمال. ولا تُثبت صفحة المنتج التي لا تتضمن وقت تحويل محددًا لكل طراز إمكانية إجراء عملية تحويل سلسة.
الشحن بالطاقة الشمسية والاستهلاك الذاتي
يقوم نظام إدارة الطاقة (EMS) بشحن البطارية عندما تتجاوز الطاقة الكهروضوئية (PV) مستوى الاستخدام المسموح به في الموقع أو مستوى التصدير، مع مراعاة حدود جهد البطارية، ومستوى شحن البطارية (SOC)، ودرجة الحرارة، وحدود نظام التحكم في الطاقة (PCS). وعادةً ما تظل الوحدات الكهروضوئية، وبناء المصفوفات، والتركيبات الشمسية المحلية ضمن نطاق عقد التصميم والمشتريات والبناء (EPC) المحلي أو نطاق المشتريات، ما لم ينص العقد على خلاف ذلك. ولا يزال تصميم نظام تخزين الطاقة بالبطاريات (BESS) يحتاج إلى بيانات الطاقة الكهروضوئية لأن توفر الشحن يؤثر على خطة الاستعادة.
تنسيق المولدات
يجب أن يمنع تسلسل التحكم حدوث طاقة عكسية غير مرغوب فيها، أو أحمال منخفضة غير مستقرة، أو تعارض بين عمليات التحكم في الجهد أو التردد. وينبغي معرفة الحد الأدنى لحمل المولد، وقدرته على التسارع التدريجي، وتأخير التشغيل، وحالة القاطع قبل إصدار المنطق النهائي. ويجب أن يتبع التصميم معايير محددة تسلسل التحكم في نظام BESS ومولدات الديزل, ، وليس مجرد ملاحظة عامة تفيد بأن الجهاز “متوافق مع المولدات”.
صفر تصدير
التصدير الصفري هو تحكم في حلقة مغلقة في وحدة التحكم المركزية (PCC). ولا يُحدد خانة الاختيار في ورقة البيانات هذه الحلقة. فاتجاه العداد، وانحياز الاستيراد الآمن في حالة الفشل، وعتبة التصدير، والتأخير، ونطاق التحكم غير الحساس، والاستجابة لفقدان الاتصالات، كلها عناصر تندرج ضمن الوصف الوظيفي.
تحديد مركز التحكم الرئيسي (PCC) ولوحة التوزيع وحدود الحماية
تُعد نقطة التوصيل المشتركة (PCC) النقطة المرجعية لعمليات الاستيراد والتصدير والحماية والتحكم. ويؤدي نقل محول التيار (CT) من مدخل التيار الخاص بشركة الكهرباء إلى لوحة توزيع لاحقة إلى تغيير ما تراه أنظمة إدارة الطاقة (EMS). ويمكن لنظام تخزين الطاقة بالبطاريات (BESS) أن ينظم الحدود الخاطئة بشكل مثالي إذا لم يحدد التصميم نقطة التوصيل المشتركة (PCC) في مخطط الخط الواحد.
يجب أن يتضمن التصميم الكهربائي ما يلي:
- تصنيف سعة ناقل التوزيع، ومقاومة الدائرة القصيرة، وترتيب المسارات الاحتياطية؛;
- القدرة المقننة للمحول، والمقاومة، ومجموعة المتجهات، ومعالجة النقطة المحايدة؛;
- الجهد الاسمي لنظام PCS وضرورة استخدام محول عزل أو محول رفع الجهد؛;
- موصل الكابل، والعزل، وطريقة التركيب، والتجميع، وطول المسار، وتصحيح درجة الحرارة المحيطة؛;
- قدرة القاطع على التوصيل والقطع، ومتطلبات التمييز والتشغيل عن بُعد؛;
- وظائف التيار الزائد، وعيب التوصيل الأرضي، والجهد، والتردد، ومنع التشغيل المنفصل، والترابط؛;
- نسبة التباين المقطعي، والفئة، وحجم التلوث، والقطبية، والموقع، ومسار الاتصال بالمقياس؛;
- الإيقاف الطارئ، وواجهة نظام الحريق، والحالة الآمنة بعد انقطاع التيار الكهربائي الاحتياطي.
لا يُثبت تصنيف PCS أن لوحة التوزيع الحالية قادرة على استيعاب هذا التوصيل. فمساهمة تيار الأعطال، والسعة الحرارية، وتنسيق الحماية، وقواعد التوصيل المحلية تتطلب إجراء دراسات على مستوى المشروع. وتغطي المواصفة IEEE 1547-2018 توصيل موارد الطاقة الموزعة (DER) وقابلية التشغيل البيني مع أنظمة الطاقة الكهربائية، في حين أن IEEE 1547.9-2022 يقدم إرشادات حول تطبيق تلك المتطلبات على تخزين الطاقة. وتظل قواعد الشبكة المحلية والسلطة المختصة هي المرجع المرجعي في هذا الشأن.
مقارنة بنية المنتج مع الموقع
يجب أن يتم اختيار المنتج وفقًا للقيم الحدية المطلوبة، وليس وفقًا لأقرب قيمة اسمية بالكيلوواط/ساعة. يمثل الجدول أدناه تصفية أولية لعائلة منتجات MegSolid استنادًا إلى البيانات المنشورة حاليًا. ويتطلب الاختيار النهائي ورقة بيانات معتمدة، ومعلومات عن درجة الحرارة والارتفاع في موقع المشروع، ودورة التشغيل، ومعامل القدرة، ودراسة الحماية، والبنية الكهربائية المعتمدة.
| مجموعة المنتجات | القدرة والطاقة المنشورة | واجهة التيار المتردد | ملاحظات متعلقة بالحرارة والموقع | الملاءمة الأولية |
|---|---|---|---|---|
| ESSA0100B-0215 | 100 كيلوواط / 215.04 كيلوواط·ساعة | 400 فولت، 50/60 هرتز | تبريد هوائي ذكي؛ معيار IP54؛ نطاق التشغيل المعلن 0–45 درجة مئوية | خزانة مدمجة من طراز C&I تُحافظ فيها القوة والطاقة والظروف البيئية ضمن الحدود المحددة |
| إينرجون 261.24 | 125 كيلو فولت أمبير / 261.24 كيلوواط ساعة | 400 فولت أو 480 فولت، 50/60 هرتز | التبريد السائل؛ نطاق التشغيل المعلن −20–55 درجة مئوية؛ انخفاض الأداء عند درجات حرارة تزيد عن 45 درجة مئوية وعند ارتفاعات تزيد عن 2,000 متر | المواقع التي تتطلب بنية تبريد سائلة أو نطاقًا أوسع لدرجات الحرارة المحيطة، رهناً بقوة الكهرباء بالكيلوواط وفقًا لمعامل القدرة الخاص بالمشروع |
| ESSC1000B-2150 | 1,000 كيلوواط / 2.1504 ميجاواط/ساعة | 400 فولت | نظام تبريد هوائي ذكي مزود بنظام التحكم في درجة الحرارة | أنظمة C&I الأكبر حجمًا أو الاستخدامات الصناعية التي تتطلب نظامًا متكاملًا من فئة الميغاواط يتناسب مع بنية الموقع |
| 5000INTL | 2.7 ميجاوات / 5.0159 ميجاوات ساعة | 690 فولت | نظام تبريد سائل ذكي؛ معيار IP55؛ نطاق التشغيل المعلن −30–55 درجة مئوية | مشاريع بقدرة عدة ميغاواط ذات بنية داخلية بجهد 690 فولت وتصميم خاص بالمشروع لتوصيلات الجهد المتوسط |
لا تقم بإعادة كتابة قيمة 125 كيلو فولت أمبير (kVA) الخاصة بـ «إنرجون» على أنها 125 كيلوواط (kW) حتى يتم التحقق من معامل القدرة ومن ورقة البيانات المعتمدة. كما أن الحاوية التي تبلغ سعتها 5.0159 ميجاواط ساعة (MWh) تترك عجزًا غير مغطى قدره 3 ميجاواط (MW) إذا كانت قدرة نظام دعم الطاقة (PCS) تبلغ 2.7 ميجاواط (MW). وتؤدي الطاقة الإضافية إلى إطالة المدة، لكنها لا ترفع قدرة نظام دعم الطاقة (PCS).
تتضمن نماذج ESSA حاليًا خلايا LFP. ويمكن لمنصة ESSA دعم تكوينات الخلايا الخاصة بكل مشروع على حدة، لكن اسم العائلة وحده لا يثبت أن كل وحدة موردة تستخدم خلايا الحالة الصلبة. ويجب أن تتطابق التركيبة الكيميائية ومورد الخلايا وأدلة الامتثال مع النموذج المذكور في عرض الأسعار ووثائق المشروع.
مثال عملي من المصنع: من بيانات العدادات إلى نطاق التصميم
لنفترض أن هناك مصنعًا يبلغ الحد الأقصى المسموح به لاستيراده 500 كيلوواط. وتُظهر بيانات العدادات كل 15 دقيقة أن الطلب العادي يبلغ 420 كيلوواط، وأن ذروة الإنتاج المتكررة تبلغ 560 كيلوواط. ويكون العجز الأولي في تخفيف الذروة كما يلي:
الطاقة المخصصة لتخفيف الأحمال القصوى = 560 كيلوواط − 500 كيلوواط = 60 كيلوواط
وهذا يحدد الحد الأدنى لمساهمة الطاقة النشطة خلال فترة الذروة المقاسة. كما تشمل المتطلبات النهائية لنظام PCS هامش التحكم، وحصة الطاقة التفاعلية، وزمن استجابة البيانات، وأي ذروات أسرع يتم رصدها في سجلات القياس ذات الدقة الأعلى.
ويطبق المصنع نفسه جدولًا للحمل المحمي من مرحلتين:
| المرحلة | تحميل | المدة | طاقة التيار المتردد |
|---|---|---|---|
| أجهزة التحكم، وأنظمة الاتصالات، والمحركات الأساسية | 80 كيلوواط | 15 دقيقة | 20 كيلوواط·ساعة |
| انخفاض حجم العمليات الأساسية | 45 كيلوواط | 45 دقيقة | 33.75 كيلوواط/ساعة |
| المجموع | 60 دقيقة | 53.75 كيلوواط/ساعة |
عند معامل القدرة التصميمي البالغ 0.86، يكون متطلبات القدرة الظاهرية للمرحلة الأولى كما يلي:
الطاقة الظاهرية المطلوبة = 80 كيلوواط ÷ 0.86 = 93.0 كيلو فولت أمبير
هذه القيمة لا تؤدي إلا إلى مسح شاشة البيانات المستمرة للمعدات التي تزيد قدرتها عن 93 كيلو فولت أمبير في ظل ظروف المشروع. ولا يزال تشغيل المحرك يحتاج إلى فحص خاص به. وإلى أن تتوفر بيانات أكبر عملية تشغيل متزامنة، وطريقة التشغيل، وحد انخفاض الجهد، ومنحنى الحمل الزائد لنظام الحماية من الحمل الزائد (PCS)، يظل النموذج بمثابة توجيه أولي.
إذا كان الجزء القابل للاستخدام المتفق عليه من SOC هو 80%، وكانت كفاءة توصيل التيار المتردد المستخدمة لنقطة التشغيل هي 92%، وكان العقد ينص على سعة تبلغ 80% عند نهاية العمر التشغيلي، فإن معيار الطاقة الاسمية يكون كما يلي:
الطاقة الاسمية المطلوبة ≥ 53.75 كيلوواط/ساعة ÷ (0.80 × 0.92 × 0.80) = 91.3 كيلوواط/ساعة
النسب المئوية هي افتراضات هندسية خاصة بهذا المثال، وليست ضمانات عامة من MegSolid. يجب استبدالها ببيانات المشروع الفعلية. كما أن حساب استعادة الطاقة في الوردية التالية له أهمية أيضًا. فعندما يظل المصنع قريبًا من سعة الاستيراد القصوى، فإن طاقة الشحن المتاحة هي التي تحدد وقت استعادة الطاقة المستهلكة البالغة 53.75 كيلوواط/ساعة.
تحقق من نطاق الشحن قبل تحديد سعة البطارية
قد تظل البطارية المُعدة للتفريغ غير صالحة للاستخدام إذا تعذر على الموقع إعادة شحنها قبل الحدث التالي. وينبغي حساب حد الشحن عند نقطة التحكم الرئيسية (PCC):
قدرة الشحن المسموح بها لنظام تخزين الطاقة بالبطاريات (BESS) = الحد الأقصى للاستيراد − الطلب المتزامن على المنشأة − الهامش الهندسي
إذا كان الحد الأقصى للاستيراد من المحطة 500 كيلوواط، والطلب المتزامن 430 كيلوواط، والهامش المتفق عليه 20 كيلوواط، فلن يتبقى سوى 50 كيلوواط للشحن. ومن شأن الشحن عند نقطة ضبط أعلى أن يعيد إنتاج ذروة الطلب نفسها التي يهدف النظام إلى التخلص منها.
يجب أن ينص التصميم على ما يلي:
- الطاقة المتوقعة اللازمة لإعادة التشغيل بعد كل وضع تشغيل؛;
- أقرب وأبعد موعدين مقبولين لاستعادة الخدمة؛;
- توافر الشحن بالطاقة الكهروضوئية وعدم اليقين في التوقعات؛;
- حدود الشحن عبر الشبكة حسب وقت الاستخدام أو وفقًا لتعليمات شركة الكهرباء؛;
- حدود طاقة الشحن للبطارية ونظام التحكم في الشحن (PCS) حسب حالة الشحن (SOC) ودرجة الحرارة؛;
- ماذا يحدث عندما يتعارض الاحتياطي الاحتياطي مع عملية الاستعادة لتخفيف الأحمال في أوقات الذروة؟.
يجب أن يصدر نظام إدارة الطاقة (EMS) إنذارًا واضحًا يفيد بأن “الاحتياطي غير قابل للاسترداد بحلول الموعد المحدد” عندما تكون الطاقة الشحنية المتاحة غير كافية. فإذا لم يتم الوصول إلى هدف الاحتياطي دون صدور إنذار، فقد تعتبر النوبة التالية أن نظام الدعم جاهزًا في حين أنه ليس كذلك.
تصميم مقاوم لدرجات الحرارة والارتفاع والغبار والماء والضوضاء
يجب أن يستند الجدول البيئي إلى ظروف دخول الهواء إلى المعدات، وليس فقط إلى متوسط الأحوال الجوية الإقليمية. فقد تسجل الخزانة الموجودة بجوار جدار ساخن بفعل أشعة الشمس أو مخرج عادم العمليات درجة حرارة دخول أعلى من تلك التي تسجلها محطة الأرصاد الجوية. ويؤثر انخفاض كثافة الهواء في الارتفاعات العالية على التبريد ويتطلب التأكد من توفر طاقة نظام التحكم في الأداء (PCS). كما تؤدي تراكمات الغبار إلى تغيير انخفاض ضغط المرشح وتكرار الصيانة. وقد يتكثف الهواء الرطب على الأسطح الداخلية حتى في حالة عدم دخول المطر إلى الغلاف مطلقًا.
بالنسبة لكل موقع، قم بتسجيل ما يلي:
- أقصى وأدنى درجة حرارة محيطة؛;
- أقصى درجة حرارة متوقعة للمواد الواردة إلى المعدات تحت تأثير الحرارة الشمسية والحرارة المنبعثة من المحطة المجاورة؛;
- ارتفاع التركيب وحدود تخفيض السعة المحددة من قبل الشركة المصنعة؛;
- الرطوبة النسبية، ونطاق نقطة الندى، وسجل حالات التكثف؛;
- نوع الغبار، ونمط التحميل، وطريقة الوصول إلى المرشح، وفترة الاستبدال؛;
- التعرض للمطر، والغسل بالماء، والفيضانات، والتصريف؛;
- المسافة الساحلية، وترسب الملح، وفئة التآكل؛;
- أقرب مستقبل صوتي ومعيار الضوضاء النهاري/الليلي المعمول به.
لا يشمل تصنيف IP التبريد أو الملح أو التكثف أو الضوضاء. فهذه العوامل تتطلب أدلة منفصلة. وقاعدة التصميم هي:
يجب ألا يتجاوز استهلاك التيار المتردد المستمر الطاقة المتاحة المضمونة للتيار المتردد في ظل درجة الحرارة والارتفاع ومعامل القدرة الخاصة بالمشروع
إذا كان الموقع يقع خارج النطاق المعلن، فلا تقم باختراع منحنى تخفيض القدرة النسبي. بل احصل على الحد المسموح به المعتمد من الشركة المصنعة أو قم بتغيير التصميم.
تحديد بنية أنظمة إدارة الطوارئ (EMS) ونظام التحكم والرقابة (SCADA) وأنظمة القياس
يتطلب تصميم نظام التحكم قائمة بالنقاط وتسلسلاً للعمليات. فالرسم الذي يُظهر “EMS” في شكل مربع واحد لا يحدد مالك نقطة الضبط، ولا العداد الذي يغلق الحلقة، ولا الإجراء المتخذ في حالة انقطاع الاتصال.
على الأقل، حدد ما يلي:
- الطاقة النشطة والطاقة التفاعلية والجهد والتيار والتردد وحالة القاطع في PCC؛;
- نسبة شحن البطارية (SOC)، وحالة البطارية، وطاقة الشحن/التفريغ المتاحة، وحدود درجة الحرارة؛;
- حالة تشغيل وحدة التحكم في الطاقة (PCS)، بالكيلوواط، والكيلوفولت أمبير، ومعامل القدرة، والإنذارات، والحالة المحلية/البعيدة؛;
- تم دمج معلومات حول توفر الألواح الكهروضوئية والمولدات، والإنتاج، وحالة القواطع؛;
- حد الاستيراد/التصدير للخدمات ووضع التشغيل النشط؛;
- مصدر الأمر، والأولوية، وأذونات الكتابة، ومدة انتظار الأمر؛;
- مزامنة الوقت، وفترة السجل التاريخي، ومدة الاحتفاظ بسجلات الأحداث؛;
- إجراء وقائي في حالات البيانات التالفة، وعمليات التحويل المعكوسة، والقيم المجمدة، وفقدان الاتصال.
يجب أن يشمل اختبار قبول نظام التحكم فحص الإشارة والاتجاه. فقد يؤدي انعكاس تيار الدائرة الرئيسية (PCC CT) إلى ظهور أمر التفريغ على أنه زيادة في الاستيراد، مما يدفع المراقب إلى زيادة الضغط في الاتجاه الخاطئ. ويجب أن يقوم نظام SAT بضخ أو إنشاء ظروف الاستيراد والتصدير بأمان، والتأكد من إشارة القياس، والتحقق من أن فقدان العداد الرئيسي يؤدي إلى الحالة الآمنة المحددة.
كما يجب أن تتضمن المواصفات ميزة «منع التراكم». فعندما تصل البطارية إلى مستوى شحنها (SOC) أو الحد الأقصى للطاقة، يجب أن يتوقف جهاز التحكم عن تراكم التصحيح المستحيل. وبدون هذا السلوك، قد يتجاوز النظام الحد المحدد عند زوال القيد.
مطابقة أدلة السلامة مع النظام المحدد
يجب أن تكون أدلة السلامة خاصة بكل طراز وتكوين على حدة، وقابلة للتتبع حتى النظام المورد. ولا تشمل شهادة الخلية كامل الخزانة. كما أن اختبار الخزانة لا يشمل تلقائيًا حاوية أكبر حجمًا، أو خلية مختلفة، أو تباعد الوحدات، أو مجموعة التبريد، أو تخطيط مكافحة الحرائق.
ومن المراجع المفيدة ما يلي:
- UL 9540 لأنظمة تخزين الطاقة الكاملة ومعدات الشحن والتفريغ والحماية والتحكم والاتصالات الخاصة بها؛;
- UL 9540A لتقييم خصائص انتشار الحريق الناتج عن الانفلات الحراري؛;
- NFPA 855 بالنسبة للمتطلبات الدنيا الرامية إلى التخفيف من مخاطر أنظمة دعم الطاقة (ESS)؛;
- IEC 62933-5-2:2025 بشأن متطلبات السلامة التي تتناول المخاطر الناجمة عن تفاعلات الأنظمة الفرعية في أنظمة تخزين الطاقة الكهروكيميائية؛;
- IEC TR 62933-3-200:2025 بشأن مبادئ التصميم، بما في ذلك تحديد الأحجام، واختيار الأنظمة الفرعية، والتكامل، وتخطيط الموقع، وتدابير السلامة.
تعتمد مجموعة المعايير المطبقة على البلد، والجهة المختصة، وشركة التأمين، ونوع التركيب، والعقد. يجب أن تحدد مصفوفة الامتثال الطراز الدقيق، والإصدار، ومعيار الاختبار، ورقم التقرير، والمختبر، والتكوين، وأي قيود. ولا تُعتبر عبارة “متوافق مع معايير UL” أو “معتمد من IEC” دون توفر هذه التتبعية وثيقة إقرار.
تحديد مسؤوليات الشركة المصنعة وشركة EPC بوضوح
غالبًا ما تظهر ثغرات في توزيع المسؤوليات عند أطراف الكابلات، وحدود العدادات، ومصادر الإمداد الإضافية، وواجهة التشغيل. وينبغي الاتفاق على مصفوفة المسؤوليات قبل إصدار أمر الشراء.
| عنصر العمل | MegSolid / مورد المعدات | مهندس EPC محلي / مهندس مشاريع | التحقق المشترك |
|---|---|---|---|
| تكوين BESS و PCS | بيانات النموذج الخاضعة للرقابة، وحدود التشغيل، ومتطلبات الواجهة | التأكد من توافق المهام والموقع | قائمة المعدات المعتمدة |
| الأعمال المدنية والأساسات | أبعاد المعدات، والكتلة، وبيانات الرفع والتثبيت | المراجعة الجيوتقنية، والأساسات، والصرف، وممرات الوصول، والموافقة على التصميم المحلي | مراجعة واجهة الرسم |
| أعمال تكييف الهواء والأعمال الكهربائية المساعدة | بيانات المحطة، ومتطلبات الأحمال المساعدة، وواجهة الحماية | دراسات حول أجهزة التوزيع الكهربائية، والكابلات، والتأريض، والمحولات، وحماية المواقع | مراجعة SLD ومراجعة الإنهاء |
| نظام إدارة الطوارئ (EMS) ونظام التحكم والمراقبة عن بُعد (SCADA) | الإشارات والبروتوكولات والحدود والمنطق الخاص بالمعدات المدعومة | عداد الموقع، والشبكة، وتكامل نظام SCADA، وواجهة المرافق | الاختبار من نقطة إلى نقطة والاختبار الوظيفي |
| واجهة إدارة الحرائق والطوارئ | معلومات الكشف والإخماد الخاصة بالنظام المزود | خطة مكافحة الحرائق في الموقع، وطرق الوصول، والواجهات الخارجية، والموافقة الرسمية | اختبار السبب والنتيجة |
| FAT | إجراءات المصنع، ومعدات الاختبار، والسجلات الخاضعة للرقابة | متطلبات الشهود وخطة الاختبار المعتمدة | إغلاق قائمة المهام المتبقية |
| التركيب واختبار التشغيل (SAT) | كتيبات التركيب والدعم الفني ضمن نطاق العقد | التركيب، والتراخيص المحلية، وتزويد المنشأة بالطاقة، والسلامة في الموقع | اختبار SAT واختبار الأداء وتسليم المهام |
يمكن للعقد التجاري أن يغير هذه الحدود، لكن يجب أن يفعل ذلك بشكل صريح. تقوم شركة MegSolid بتوريد نظام تخزين الطاقة بالبطاريات (BESS) أو نظام التحكم في الطاقة (PCS) أو النظام المتكامل، بالإضافة إلى الوثائق الهندسية المرتبطة بها ودعم اختبار القبول في الموقع (FAT) ضمن النطاق المتفق عليه. أما الأعمال المدنية المحلية، والمفاتيح الكهربائية، والكابلات، والتراخيص، والتركيب، فتظل من مسؤولية شركة EPC المحلية ما لم ينص العقد الموقع على إسنادها إلى جهة أخرى.

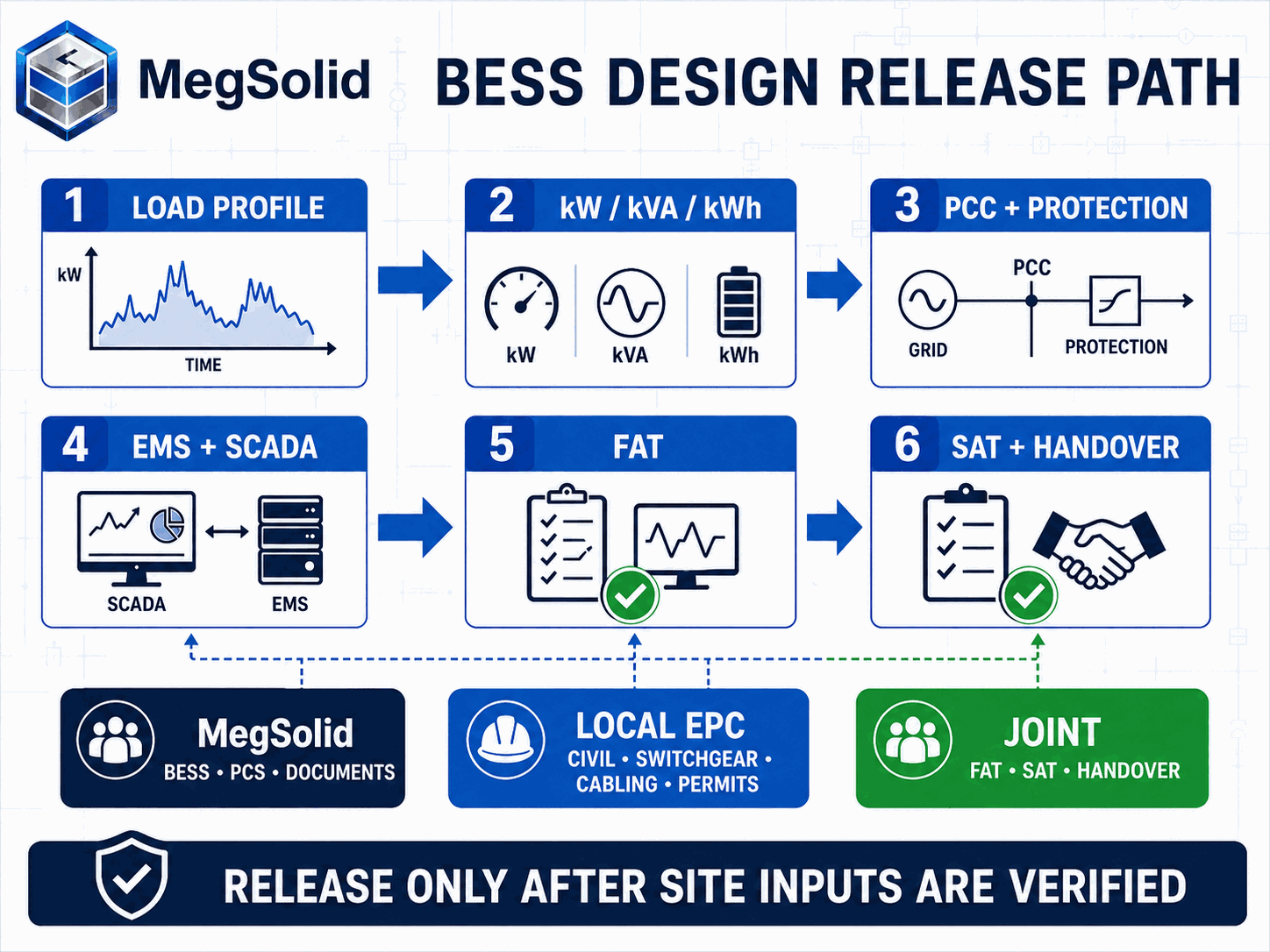

تحويل بيانات الموقع إلى أساس للتصميم
يرجى إرسال ملف أحمال الفترات الزمنية، وجدول الأحمال المحمية، والرسم التخطيطي أحادي الخط، والجهد في الموقع، ومعامل القدرة، ودرجة الحرارة، والارتفاع، وأهداف التشغيل. يمكن للمراجعة الأولى تحديد نطاق القدرة والطاقة، والمسائل الفنية المعلقة، ومجموعة منتجات MegSolid المناسبة، دون اعتبار الافتراضات إعدادات نهائية.
وضع مخططات FAT وSAT لمواجهة مخاطر التصميم
تقوم اختبار القبول في المصنع (FAT) بالتحقق من المعدات والمنطق البرمجي الموردين قبل الشحن. أما اختبار القبول في الموقع (SAT) فيقوم بالتحقق من النظام المركب، وأسلاك الموقع، والعدادات، وواجهات الحماية، وأداء التشغيل الفعلي. ولا يمكن استبدال اختبار القبول في المصنع (FAT) باختبار القبول في الموقع (SAT).
خاص بمشروع معين اختبار القبول في المصنع لنظام BESS وينبغي أن تشمل، حسب الاقتضاء، ما يلي:
- التحقق من الطراز والرقم التسلسلي والبرمجيات الثابتة ومراجعة المخططات؛;
- الفحوصات البصرية والميكانيكية وفحوصات الأسلاك وتسجيل قيم عزم الدوران؛;
- فحوصات العزل، والتأريض الوقائي، والطاقة المساعدة؛;
- البطارية، ونظام PCS، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) أو التبريد السائل، وأجهزة إنذار الحريق والإيقاف في حالات الطوارئ؛;
- عملية الشحن والتفريغ عند نقاط الاختبار المتفق عليها؛;
- اختبارات وضع EMS، ونقطة الضبط، والحد الأقصى، والإنذار، وفقدان الاتصال؛;
- التحقق من سجلات نظام SCADA والطوابع الزمنية؛;
- قائمة المهام المتبقية الخاضعة للرقابة وحزمة الأدلة.
يجب على SAT إضافة الشروط التي لا تتوفر في المصنع:
- نسبة التباين (CT)، والقطبية، واتجاه قوة التباين القطبي المركزي (PCC)؛;
- أجهزة القاطع، وأجهزة الترابط، وإيقاف الطوارئ، وعمليات القطع الوقائية؛;
- مسارات الاتصال في الموقع وسلوك النظام عند فقدان الإشارة؛;
- تخفيف أحمال الذروة أو الاستجابة بتصدير صفر عند العداد الفعلي؛;
- تم تضمين المولد وتسلسل نظام التبديل التلقائي (ATS)؛;
- تنفيذ عملية نقل الأحمال المحمية وإعادة التشغيل على مراحل؛;
- حد استرداد الرسوم عند الحدود التشغيلية للاستيراد؛;
- اختبار السعة أو الأداء عند نقطة التيار المتردد المحددة في العقد.
إذا فشل اختبار السعة في بلوغ الهدف دون انطلاق إنذار، فيجب أولاً التحقق من حدود الاختبار، ومستوى الشحن الأولي (SOC)، والأحمال الإضافية، ودرجة الحرارة، ومستوى الطاقة، وحدود الجهد، وشروط الإنهاء المبكر. طريقة استكشاف الأعطال وإصلاحها في تحليل اختبار سعة نظام BESS يمنع مقارنة القيمة الموضحة على لوحة بيانات التيار المستمر بنتيجة التيار المتردد غير المصححة.
قائمة مراجعة التصميم قبل الإفراج عن المعدات
قائمة المراجعة التالية موجزة بما يكفي لاستخدامها في اجتماع التصميم، ودقيقة بما يكفي لمنع الشراء قبل الأوان:
- الواجب: تم ترتيب أولويات تخفيف أحمال الذروة، والطاقة الاحتياطية، والشحن بالطاقة الكهروضوئية، ودعم المولدات، والتحكم في التصدير.
- البيانات: يتم تسجيل الفاصل الزمني بين القراءات، وجودة الطابع الزمني، والبيانات الناقصة، والأساس الموسمي.
- الطاقة: يتم التحقق من القوة المستمرة بالكيلوواط (kW) والكيلو فولت أمبير (kVA) ومعامل القدرة وعدد مرات تشغيل المحرك ومدة الحمل الزائد.
- الطاقة: تم تحديد حدود توزيع التيار المتردد، ونافذة حالة الشحن (SOC)، والخسائر، والتدهور، والسعة المطلوبة في نهاية العمر التشغيلي.
- التعافي: يتم حساب طاقة الشحن المتاحة والموعد النهائي لاستعادة الاحتياطي.
- الاتصال: تمت الموافقة على بيانات PCC والجهد ومستوى الأعطال والمحولات ولوحات التوزيع والكابلات والتأريض.
- أزرار التحكم: يتم إصدار بيانات ملكية العدادات، وأولوية الأوامر، وحالة الأمان التلقائي، والإنذارات، ونقاط SCADA.
- البيئة: يتم فحص درجة الحرارة والارتفاع والرطوبة والغبار والملح والماء والضوضاء وإمكانية الوصول لأغراض الصيانة.
- السلامة: تتوفر تقارير خاصة بكل طراز ومصفوفة القواعد المعمول بها.
- النطاق: يتم توزيع المسؤوليات بين الشركة المصنعة، وشركة EPC، والمالك، وشركة المرافق.
- الاختبار: تستخدم إجراءات اختبار FAT وSAT واختبار السعة معايير قبول قابلة للقياس.
- تسليم المهام: ترد قائمة بالرسومات، والإعدادات، والبرامج الثابتة، والأدلة، وقطع الغيار، والتدريب، وشروط الضمان.
قد يؤدي وجود “لا” في قائمة المراجعة إلى السماح بتحديد رقم في الميزانية. وينبغي أن يؤدي ذلك إلى إيقاف الإصدار النهائي للنموذج عندما تكون القيمة المفقودة قادرة على تغيير البنية أو الضمان أو الواجهة الكهربائية أو شروط القبول.
من الأساس التصميمي إلى نظام تخزين الطاقة بالبطاريات (BESS) من طراز C&I القابل للشراء
لا تبدأ التصميم انطلاقاً من أكبر بطارية يمكن للميزانية تحمل تكلفتها. بل ابدأ من مهمة قابلة للقياس وحدود واضحة. يتم حساب القدرة (بالكيلو فولت أمبير) والطاقة بشكل منفصل. ثم يتم بناء توازن التيار (PCC) وظروف الموقع ومنطق التحكم واختبار القبول بناءً على تلك المهمة.
توفر هذه العملية للمشتريات مقارنة يمكن الدفاع عنها. فالخزانة الأرخص التي لا تشمل العداد أو المحول أو دراسة الحماية أو التشغيل أو ضمان الطاقة القابلة للاستخدام لا تُعد عرضًا مكافئًا. كما تتيح قاعدة التصميم نفسها لشركة EPC تحديد أعمال البناء المحلية قبل وصول المعدات.
بالنسبة للمهام المدمجة التي تعمل بجهد 400 فولت بنظام C&I، تُعد خزانة ESSA الخيار الأول المنطقي عندما تغطي حدودها المضمونة من حيث الطاقة والطاقة الكهربائية والمعايير البيئية متطلبات المشروع. أما نظام Energon المبرد بالسائل فيناسب درجات حرارة أو معاملات قدرة أو أنماط تشغيل مختلفة بعد التأكد من قدرته بالكيلوواط. أما المشاريع من فئة الميغاواط، فتنتقل إلى بنى ESSC أو 5000INTL عندما تتوافق الجهد الكهربائي وواجهات الموقع مع أساس التصميم. ويتم تحديد الاتجاه النهائي بناءً على المدخلات المثبتة للموقع، وليس اسم العائلة.
مقارنة تكوينات نظام تخزين الطاقة بالبطاريات (BESS) من طراز MegSolid C&I
يرجى تقديم الأساس التصميمي وتحديد أي قيم لا تزال مؤقتة. وستتضمن المقارنة التوجيهات الأولية المتعلقة بالمعدات، والافتراضات التي لا تزال قيد الدراسة، وواجهات التفاعل مع مقاولي الهندسة والمشتريات والبناء (EPC) التي يجب تسويتها قبل الإصدار.
الأسئلة الشائعة
1. ما هي المعلومات المطلوبة لبدء تصميم نظام تخزين الطاقة بالبطاريات (BESS) وفقًا لمعيار C&I؟
ابدأ ببيانات الأحمال الدورية، وجدول الأحمال المحمية، والرسم التخطيطي أحادي الخط، وبيانات المحولات ولوحات التوزيع، والجهد ومعامل القدرة في الموقع، والظروف البيئية، ومعلومات المولدات وأنظمة الطاقة الكهروضوئية، وأنماط التشغيل المطلوبة. يمكن أن يبدأ الفرز الأولي بناءً على افتراضات، ولكن يجب تحديد كل افتراض يؤثر على اختيار المنتج للتحقق منه لاحقًا.
2. هل ينبغي تحديد سعة نظام تخزين الطاقة بالكهرباء (BESS) بالكيلوواط أم بالكيلوواط/ساعة أولاً؟
كلاهما ضروري، ولا يحل أحدهما محل الآخر. تحدد وحدات kW و kVA قدرة نظام توازن الطاقة (PCS) على تحمل الحمل وإدارة الطاقة التفاعلية، بينما تحدد وحدة kWh المدة الزمنية. يجب التحقق من عمليات التشغيل العابرة والحمل الزائد بشكل منفصل عن هذين العاملين.
3. ما الفرق بين الكيلوواط (kW) والكيلوفولت أمبير (kVA) في تصميم أنظمة تخزين الطاقة بالبطاريات (BESS)؟
الكيلوواط (kW) هو الطاقة الفعالة المُزودة للحمل. أما الكيلوفولت أمبير (kVA) فهو الطاقة الظاهرية، ويحدد تيار التيار المتردد عند جهد معين. فالحمل الذي يتطلب 100 كيلوواط عند معامل قدرة يبلغ 0.8 يستهلك 125 كيلوفولت أمبير، وذلك قبل احتساب أي هامش تصميم إضافي أو متطلبات عابرة.
4. هل يمكن استخدام السعة الاسمية للبطارية بالكيلوواط/ساعة كمؤشر لوقت التشغيل الاحتياطي؟
لا. يعتمد وقت التشغيل على نطاق نسبة الشحن المتبقية (SOC) القابلة للاستخدام، وخسائر التحويل إلى التيار المتردد، والاستهلاك الإضافي، وطاقة التفريغ، ودرجة الحرارة، وحدود الجهد، والسعة المطلوبة في نهاية العمر التشغيلي. استخدم الطاقة المضمونة القابلة للاستخدام من التيار المتردد عند توفرها، وحافظ على اتساق حدود القياس.
5. كيف يتم حساب الطاقة المستخدمة في تخفيف الأحمال في أوقات الذروة؟
اطرح هدف الاستيراد المتفق عليه من الطلب الفعلي للموقع عند مركز التحكم في الطاقة (PCC)، ثم تحقق من الفاصل الزمني للعداد، وفترات الذروة الأسرع، وزمن الاستجابة، وحمل الطاقة التفاعلية، والهامش. كما يجب أن يتوفر لدى وحدة التحكم مستوى شحن كافٍ (SOC) عند حدوث الذروة.
6. لماذا قد يؤدي شحن أنظمة تخزين الطاقة بالبطاريات (BESS) إلى ظهور ذروة طلب أخرى؟
يُضاف الشحن إلى الاستهلاك الوارد للموقع. إذا تجاهلت نقطة الضبط الخاصة بالاستعادة الطلب المتزامن على المنشأة، فقد يتجاوز الحمل الإجمالي هدف الطلب. احسب طاقة الشحن المسموح بها استنادًا إلى حد الاستهلاك الوارد، والطلب الفعلي على المنشأة، وهامش هندسي.
7. هل يوفر نظام التوازن الكهربائي (PCS) بقدرة 125 كيلو فولت أمبير طاقة تبلغ 125 كيلوواط؟
فقط عند معامل القدرة 1 وضمن جميع حدود التشغيل الأخرى. وعند معامل القدرة 0.8، فإن 125 كيلو فولت أمبير تعادل 100 كيلوواط. استخدم معامل القدرة الخاص بالمشروع ومنحنى قدرة نظام PCS الخاضع للتحكم.
8. هل يمكن توصيل نظام تخزين الطاقة بالبطاريات (BESS) بجهد 400 فولت مباشرةً بلوحة التوزيع الموجودة؟
ولا يتم ذلك إلا بعد التأكد من تصنيفات المحركات والقاطعات الكهربائية، وقدرة تحمل الدائرة القصيرة، وتنسيق الحماية، وسعة الكابلات، والتأريض، وترتيب مسارات الاحتياطي، ومتطلبات الجهة المختصة بالتوصيل. ويُعد مطابقة الجهد الاسمي أمرًا ضروريًا ولكنه غير كافٍ.
9. أين ينبغي تركيب عداد PCC ومحولات التيار (CTs)؟
يجب تركيبها عند الحدود الكهربائية التي يتعين على نظام تخزين الطاقة بالبطاريات (BESS) تنظيمها. ويجب أن تدعم نسبة المحول التياري (CT) وفئته وحمله وقطبيته ومسار الاتصال الدقة والاستجابة المطلوبتين. ويجب توثيق الموقع في المخطط أحادي الخط المعتمد.
10. هل الخزانة المصنفة IP54 مناسبة تلقائيًا للاستخدام في الأماكن الخارجية؟
لا. فمعيار IP54 يشير إلى مستوى محدد من الحماية ضد دخول العناصر الخارجية. وهو لا يحدد القدرة على العمل بكامل طاقتها في درجات الحرارة المرتفعة أو على ارتفاعات عالية، ولا يحدد التحكم في التكثف، أو مقاومة رذاذ الملح، أو الامتثال للمعايير الصوتية، أو الحماية من الفيضانات، أو الفاصل الزمني المطلوب لصيانة المرشح.
11. ما الفرق بين FAT و SAT في نظام تخزين الطاقة بالبطاريات (BESS)؟
تقوم عملية "FAT" بالتحقق من المعدات المصنعة، والتكوين الموثق، والمنطق القابل للاختبار في المصنع قبل الشحن. أما عملية "SAT" فتتولى التحقق من التوصيلات الكهربائية الخاصة بالتركيب، والعدادات، والقواطع الكهربائية، وأنظمة الحماية، وأنظمة الاتصالات، وتسلسلات التشغيل في موقع المشروع.
12. أي طرف مسؤول عن تركيب نظام تخزين الطاقة بالبطاريات (BESS)؟
يُعتبر العقد الموقع هو المرجع. في اتفاقية توريد المعدات النموذجية، يقوم المصنع بتوريد نظام تخزين الطاقة بالبطاريات (BESS)، ووثائق الواجهة المُحددة، والدعم المتفق عليه لاختبار القبول في المصنع (FAT). أما شركة الهندسة والمشتريات والبناء (EPC) المحلية، فتتولى إنجاز الأعمال المدنية، والمعدات الكهربائية، والكابلات، والتراخيص، والتركيب في الموقع، والأعمال الهندسية المحلية، إلى جانب الأنشطة المشتركة لاختبار القبول في الموقع (SAT) وعمليات التسليم.
13. كيف ينبغي مقارنة خيارات ESSA وEnergon وأنظمة تخزين الطاقة بالبطاريات (BESS) المعبأة في حاويات؟
قارن بين القدرة المضمونة في ظل درجة الحرارة والارتفاع ومعامل القدرة المحددة للمشروع؛ والطاقة المتاحة للتيار المتردد؛ وهيكل الجهد الكهربائي؛ ونظام التبريد؛ والقيود البيئية؛ وأنظمة الحماية والتحكم؛ ونطاق التركيب؛ وأدلة القبول ومتطلبات الصيانة طوال دورة الحياة. ولا يمكن أن تشكل الكيلوواط/ساعة الاسمية وحدها دليلاً على التكافؤ.
