يحول اختبار السعة التجاري لنظام تخزين الطاقة بالبطاريات (BESS) تصنيف الطاقة الوارد في الكتالوج إلى دليل ملموس للمشروع. تدعم شركة MegSolid شركات الهندسة والمشتريات والبناء (EPC) والموزعين وفرق تشغيل المنشآت التي تحتاج إلى تحديد كمية الطاقة المترددة التي يوفرها النظام المورد خلال نطاق محدد لحالة الشحن، عند نقطة ضبط طاقة متفق عليها، وفي ظل ظروف الموقع المسجلة. ويجيب الاختبار على سؤال يتعلق بتسليم المشروع: هل يمكن للنظام المركب تلبية متطلبات التشغيل المنصوص عليها في وثائق المشروع؟
تُقدَّم هذه الصفحة للمشترين الذين لديهم بالفعل تكوين مقترح للخزانة أو الحاوية ويحتاجون إلى طريقة قابلة للتكرار للتحقق من الطاقة المُسلَّمة. وهي تختلف عن صفحة تحديد الحجم. تستخدم عملية تحديد الحجم ملف تعريف الحمل لاختيار مسار الطاقة والكهرباء. أما اختبار السعة فيتحقق من النتيجة المُقدَّمة بعد التشغيل أو عند مرحلة محددة متفق عليها في المشروع. ويحمي هذا التمييز كلا طرفي عملية الشراء: حيث يحصل المشتري على سجل قبول قابل للقياس، بينما يعمل المورد وفقًا لطريقة اختبار محددة بدلاً من توقعات غير محددة.
| سؤال حول المشروع | الأمور التي يجب الاتفاق عليها قبل الاختبار | قرار محمي |
|---|---|---|
| ما مقدار الطاقة التي تصل إلى حدود التيار المتردد؟ | القدرة الكهربائية (كيلوواط) الموسومة بختم زمني، والطاقة الكهربائية (كيلوواط/ساعة) المدمجة | الطاقة القابلة للاستخدام للعمل المحدد |
| هل يستطيع النظام توفير المخرجات المطلوبة؟ | نقطة الضبط للطاقة، معامل القدرة، ومدة التفريغ | تخفيف الأحمال القصوى أو الأداء الاحتياطي |
| ما هي الظروف التي أثرت على النتيجة؟ | نافذة SOC، ودرجة الحرارة المحيطة، وسجل الأحمال الإضافية | مقارنة عادلة مع أساس العقد |
| ما الذي يدل على القبول؟ | الطريقة الموقعة، وتصدير قراءات العدادات الأولية، والتقرير النهائي | تسليم مشروع EPC وسجلات المالك |
ما الذي يجب أن يقيسه اختبار السعة التجاري لنظام تخزين الطاقة بالبطاريات (BESS)
تشير اللوحة التعريفية للبطارية إلى قيمة الطاقة المقدرة ضمن تعريف المنتج. أما الاختبار الميداني فيقيس الطاقة المُزودة عبر حدود كهربائية محددة خلال حدث معين. وكلا القيمتين مهمتان، لكنهما تجيبان على أسئلة مختلفة. بالنسبة لمشروع تجاري، يجب أن تحدد طريقة القبول المكان الذي تُقاس فيه الطاقة وأي أحمال النظام تقع داخل تلك الحدود. يمكن أن يصف العداد الموجود عند مخرج التيار المتردد الطاقة المتاحة للاتصال من جانب الموقع. أما القراءة من جانب البطارية فتصف طبقة مختلفة من النظام.
استخدم المصطلح طاقة التيار المتردد المُزودة للحصول على نتيجة الاختبار عندما يكون العداد المتفق عليه موجودًا عند حدود التيار المتردد. ويمكن حسابها من القدرة المقاسة للتيار المتردد خلال فترة التفريغ: طاقة التيار المتردد المُقدَّمة = Σ PAC × Δt. يجب أن يتضمن التقرير قراءة العداد، ووقت البدء، ووقت الانتهاء، وإجمالي الطاقة المجمعة، حتى يتمكن المالك من تتبع النتيجة.
- الطاقة المُقدَّرة الواردة في وثيقة المنتج المُوقَّعة
- نقاط البداية والنهاية المتفق عليها لـ SOC
- حدود قياس التيار المتردد وتحديد العدادات
- القيمة المرجعية للطاقة النشطة ومعامل القدرة المطلوب
- مدة الخروج من المستشفى وأي فترات انتظار
- درجة الحرارة المحيطة، وحالة التحكم الحراري، وسجل الطاقة الإضافية
الـ دليل اختبار القبول في المصنع لنظام تخزين الطاقة بالبطاريات يساعد في تحديد نطاق الاختبار الشاهد في المصنع قبل الشحن. ويستخدم اختبار السعة التجاري نفس المعايير بعد التركيب: طريقة معتمدة، وأجهزة محددة، وظروف مسجلة، ونتيجة يمكن مقارنتها بمعايير القبول المتفق عليها.
تحديد أساس القبول قبل تزويد الدائرة بالطاقة
يكون أساس القبول المفيد محددًا بما يكفي لتمكين شركة EPC من التنفيذ، وبسيطًا بما يكفي لتمكين المالك من التدقيق فيه. وينبغي إدراجه في الملحق الفني أو خطة التشغيل أو إجراءات القبول في الموقع. إن ترك معنى «الطاقة القابلة للاستخدام» مفتوحًا يؤدي إلى نزاعات يمكن تجنبها، لأن النتيجة المقاسة ستختلف باختلاف نطاق التشغيل ونقطة القياس.
| الميدان | ما ينبغي أن يتضمنه المستند | لماذا يؤثر ذلك على النتيجة؟ |
|---|---|---|
| حدود الطاقة | مخرج التيار المتردد، أو أطراف البطارية للتيار المستمر، أو أي نقطة أخرى محددة | يقع الاستهلاك الناتج عن التحويل والاستهلاك الإضافي على جانبي كل حدودٍّ |
| نافذة SOC | حدود SOC عند البدء وSOC عند الانتهاء وحدود نظام إدارة البطارية (BMS) المستخدمة | تحدد نافذة البطارية القابلة للوصول طاقة الاختبار |
| واجب الإخراج | القيمة المستهدفة بالكيلوواط (kW) والكيلو فولت أمبير (kVA) ومعامل القدرة وملف التفريغ | يؤدي ارتفاع معدل الإنتاج أو تغيره إلى تعديل الحدث التشغيلي |
| ظروف الموقع | درجة الحرارة المحيطة، وحالة التهوية، وعملية التحكم الحراري | تؤثر الظروف الحرارية على نطاق التشغيل المسموح به |
| طريقة العداد | رقم تعريف العداد، وفئة الدقة إن تم تحديدها، والفاصل الزمني، وتنسيق التصدير | يحتاج الفريق إلى سجل واحد يمكن تتبعه |
| معيار النجاح | القيمة المطلوبة، والتفاوت المسموح به، وطريقة الحساب، والأدوار المسؤولة عن الموافقة | الجميع يقارن النتيجة نفسها |
بالنسبة لمنشأة تضم عدة أحمال حيوية، يجوز للمشتري اختيار حد لتيار المتردد بعد لوحة الأحمال الأساسية. أما في حالة مشروع تخفيف أحمال الذروة، فيمكن أن يكون الحد عند مخرج نظام تخزين الطاقة بالبطاريات (BESS) أو عند نقطة يحددها المشروع بما يتوافق مع بنية التحكم في الطلب. ويجب أن يتوافق الحد المختار مع الاستخدام التجاري ومخطط الدائرة الأحادية. كيف تقوم شركات EPC بتقييم أنظمة تخزين الطاقة عند تنفيذ المشاريع يقدم السياق الهندسي الأوسع نطاقًا لربط نطاق هذا الاختبار بواجهات الموقع ومسؤوليات التسليم.

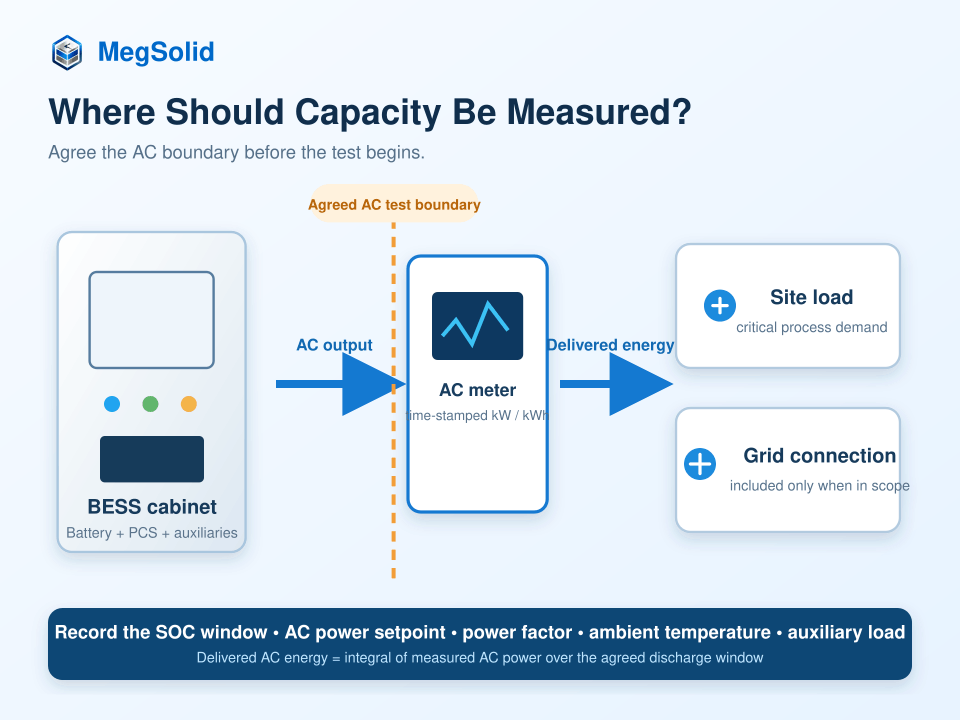

قياس الطاقة المُزودة عند الحدود المتفق عليها للتيار المتردد
وتكتسب النتيجة المتعلقة بجهد التيار المتردد (AC) أهمية خاصة عندما يشتري المالك نظام تخزين كاملًا بدلاً من حامل بطاريات. وعندئذٍ يقيس جهاز القياس النتيجة المجمعة للبطارية ووحدة توزيع الطاقة (PCS) وإعدادات التحكم وأي أحمال مساعدة متفق عليها ضمن النطاق المحدد. كما يتيح لفريق التشغيل المقارنة بين مسار الطاقة المقاس ودورة التشغيل المطلوبة.
يلعب نظام التغذية الكهربائية (PCS) دورًا مباشرًا في عملية القياس هذه لأنه يحول طاقة البطارية ذات التيار المستمر إلى تيار متردد. إن دليل شراء محولات تخزين الطاقة يوضح لماذا يتطلب تصنيف التيار المتردد (AC) وواجهة الشبكة ووضع التحكم مراجعة المشروع. أثناء اختبار السعة، يجب توثيق وضع تشغيل وحدة التحكم في الطاقة (PCS) ونقطة الضبط ومعامل القدرة إلى جانب قيم العداد. تعبر وحدة kVA عن القدرة الظاهرية؛ أما القيمة المقابلة بالـ kW فتعتمد على معامل القدرة التشغيلي المتفق عليه.
كما يتعين معالجة مسألة الاستهلاك المساعد بشكل واضح. فالأنظمة الخاصة بالتبريد والتحكم وغيرها من الأنظمة الداعمة تخدم نظام التشغيل، إلا أن الأهمية التجارية لاستهلاكها للطاقة تعتمد على الحدود المحددة. وينبغي أن يحدد الإجراء ما إذا كانت قراءة العداد تشمل هذه الأحمال، وما إذا كانت تُسجل بشكل منفصل، وكيف يقارن العقد الرقم النهائي.
تنفيذ الاختبار كحدث تشغيلي خاضع للرقابة
يوفر تسلسل الاختبار العملي سجلاً موحداً لكل مشارك. وتستمد القيم الدقيقة من إجراءات المشروع المعتمدة، نظراً لتباين تكوين النموذج وظروف شبكة الموقع ومهام المالك. ويوفر التسلسل الوارد أدناه هيكلاً هندسياً وليس قيمة نجاح عامة.
- يرجى التأكد من الطراز المورد، وسجل الأرقام التسلسلية، وتكوين البرامج، والرسم التخطيطي أحادي الخط المعتمد.
- افحص تركيب عداد التيار المتردد، ومزامنة الساعة، وطريقة تصدير البيانات.
- تسجيل الظروف المحيطة، وحالة التحكم الحراري، والإنذارات، ونقطة البدء المتفق عليها لنظام التحكم في الحالة التشغيلية (SOC).
- قم بشحن النظام أو تجهيزه وفقًا لشرط التشغيل المعتمد.
- قم بتطبيق قيمة الضبط المتفق عليها للتيار المتردد ومعامل القدرة خلال فترة التفريغ المحددة.
- قم بتصدير بيانات الفواصل الزمنية، وسجل قيمة SOC النهائية، وأرفق سجلات الأحداث بالتقرير الموقع.
يجب أن يعكس منحنى التفريغ طبيعة التشغيل المقصودة. ويمكن أن يدعم اختبار الإخراج الثابت التزامًا محددًا بمدة التشغيل. ويمكن أن يدعم اختبار متابعة الحمل في الموقع مهمة تخفيف أحمال الذروة أو الحمل الحرج عندما يحدد الإجراء كيفية تطبيق مسار الحمل. ويمكن لاختبار خطوة الطاقة أو الاختبار العابر المنفصل التحقق من سلوك الاستجابة عندما يكون هذا الشرط جزءًا من العقد. ويجب أن يحتفظ كل اختبار بحدوده وطريقة حسابه الخاصة.
استخدم تقييمات المنتجات بشكل صحيح عند تحديد الاختبار
توفر بيانات منتج «MegSolid» نقطة انطلاق لخطة الاختبار، في حين أن قيمة القبول لا تزال تتطلب تأكيدًا من جانب المشروع. ويُعد طراز ESSA0100B-0215 خزانة خارجية تعمل بالتيار المتردد بقدرة 100 كيلوواط وسعة 215.04 كيلوواط/ساعة من بطاريات LFP، ومزودة بنظام تبريد هوائي ذكي. يبلغ التصنيف المقنن لنظام Meg-Solid Energon C&I 261.24 كيلوواط ساعة، ويستخدم خلايا LFP بسعة 314 أمبير ساعة في تكوين 1P260S، ويتمتع بتصنيف PCS يبلغ 125 كيلو فولت أمبير، ويستخدم التبريد السائل. هذه قيم تصنيفية للمنتج، وليست وعدًا بالطاقة المُقدَّمة الخاصة بموقع معين.
| مسار نموذجي | بيانات المنتج التي تم التحقق منها | نقطة تخطيط اختبار السعة |
|---|---|---|
| ESSA0100B-0215 | 100 كيلوواط تيار متردد؛ 215.04 كيلوواط/ساعة؛ بطارية LFP؛ نظام تبريد هوائي ذكي | يجب الاتفاق على نقطة الضبط للطاقة المترددة، ونطاق حالة الشحن (SOC)، والظروف المحيطة، وحدود التيار المتردد قبل تحديد طريقة القبول |
| ميغ-سوليد إنيرجون C&I | 125 كيلو فولت أمبير PCS؛ 261.24 كيلو واط ساعة؛ 314 أمبير ساعة LFP؛ 1P260S؛ تبريد سائل | حدد معامل القدرة وفقًا للقدرة المطلوبة بالكيلوواط من التيار المتردد، ثم حدد نطاق حالة الشحن (SOC) وحدوده للحصول على نتيجة السعة |
| مسار الشحن بالحاويات | يعتمد تصميم النظام على الحاوية المختارة ونطاق التكامل | استخدام بروتوكول اختبار خاص بالمشروع يشمل القوة الإجمالية للمجموعات، وعناصر التحكم، وواجهات المواقع |
الـ صفحة نظام تخزين الطاقة في الخزانة الخارجية يقدم سياق سلسلة ESSA، في حين أن صفحة نظام C&I المبرد بالسائل بسعة 261.24 كيلوواط/ساعة يوفر مسار «إينرجون». بالنسبة للنظام الذي تبلغ سعته 261.24 كيلوواط/ساعة، فإن الرقم 90% المنشور يمثل قيمة الكفاءة القصوى للنظام. يجب التمييز بين هذا الرقم ونتائج اختبار الطاقة من حيث السعة، وكذلك أي متطلبات تتعلق بكفاءة الذهاب والإياب الخاصة بالمشروع.
يُنسب التبريد إلى سجل الحالة لأن إدارة درجة الحرارة تؤثر على الحدث التشغيلي. وترد مناقشة الاختيار الصحيح في كيفية الاختيار بين أنظمة تخزين الطاقة بالبطاريات (BESS) المبردة بالسائل وتلك المبردة بالهواء في المشاريع التجارية. يجب أن يحدد تقرير السعة درجة الحرارة المحيطة الملحوظة وحالة التحكم الحراري، بدلاً من محاولة استخدام اختبار واحد كمقارنة عامة للتبريد.

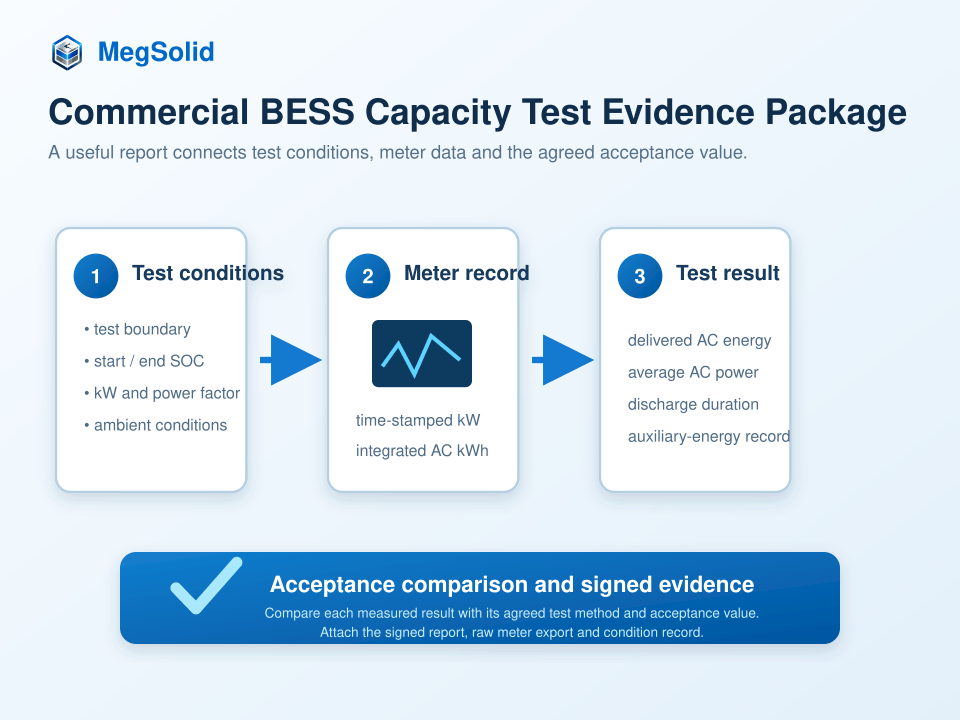

إعداد حزمة أدلة يمكن للمالك الاستفادة منها
تكتسب القيمة النهائية معنىً تجاريًّا عندما يتمكن المالك من مراجعة كيفية إنتاجها. تتيح الحزمة الكاملة لفريق المشروع تتبع النتيجة بعد مرور أشهر، سواء أثناء مراجعة الأداء أو تخطيط الصيانة أو اتخاذ قرار بالتوسعة. كما أنها توفر أساسًا فعالاً لدعم الموردين، لأن بيانات التكوين الفعلية وبيانات الأحداث تُنقل معًا.
- إجراءات الاختبار المعتمدة ومعايير القبول الموقعة
- رسم تخطيطي أحادي الخط يوضح حدود القياس المحددة
- تحديد العدادات، وسجل التركيب، وتصدير فترات القراءة
- سجل نظام المراقبة (SOC)، وسجل أحداث نظام إدارة المحرك (BMS)، وسجل وضع التشغيل لنظام التحكم في الأداء (PCS)
- سجل ظروف البيئة والتحكم الحراري
- الطاقة المحددة للتيار المتردد، ومتوسط الناتج، والمدة، وصفحة الموافقة
عندما يُظهر الاختبار أن المشروع يحتاج إلى مسار هندسي أوسع نطاقًا، تساعد الأدلة المتعلقة بالسعة الفريق على توضيح الأسباب. فقد يتجه مشروع على نطاق الخزانة نحو بنية مجمعة أكبر حجمًا عندما تتغير متطلبات الطاقة أو المدة أو عناصر التحكم أو خطة التوسع. الخزانات المعيارية مقابل أنظمة تخزين الطاقة (ESS) المعبأة في حاويات يساعد إطار عمل EPC في صياغة هذا القرار النظامي الأوسع نطاقًا دون التعامل مع نتيجة السعة كرقم منفصل.
المعلومات المطلوب تقديمها لوضع خطة اختبار خاصة بمشروع معين
يمكن لشركة MegSolid Engineering مراجعة خطة اختبار السعة الخاصة بمشروع معين عندما يطلع المشتري الشركة في مرحلة مبكرة على أعباء التشغيل ومعايير القبول. وتشمل المدخلات المفيدة النموذج المقترح، والرسم التخطيطي أحادي الخط، والطاقة المطلوبة بالكيلوواط (kW) والكيلو فولت أمبير (kVA) للتيار المتردد، ومعامل القدرة، ومدة التفريغ المستهدفة، ووضع التشغيل، وحدود مستوى شحن البطارية (SOC)، وحدود الاختبار، ونطاق درجة الحرارة في الموقع، وشكل قبول المالك. ويؤدي ذلك إلى إجراء حوار هندسي مركّز ويضمن أن يكون الاختبار النهائي ملائماً لمتطلبات التشغيل التجاري الفعلي.
للحصول على نظرة عامة أوسع نطاقًا على الجوانب الحرارية أو المتعلقة بالحماية، فإن دليل السلامة الحرارية لتخزين الطاقة التجاري is a useful companion page. It covers a separate engineering question from capacity acceptance, helping project teams keep performance evidence and protection design in their proper workstreams.
الأسئلة الشائعة
What is a commercial BESS capacity test?
It is a controlled discharge test that records how much energy a completed BESS delivers through an agreed measurement boundary during a defined operating window. The procedure records SOC limits, output duty, meter data and site conditions.
Why does a BESS capacity test need an AC measurement boundary?
The AC boundary tells every participant where delivered energy is measured. It establishes whether the result represents a complete system output or another defined layer of the installation.
What is the difference between rated energy and delivered AC energy?
Rated energy is a product value under the product definition. Delivered AC energy is the measured test result through the agreed AC boundary, using the stated SOC window and operating conditions.
Which conditions belong in a BESS capacity test record?
Record the SOC start and end points, active-power setpoint, power factor, test duration, ambient conditions, thermal-control status, meter identification and auxiliary-load treatment.
Can a 125kVA BESS test be defined only in kW?
The test can use a kW output target when the project also states the operating power factor and the approved AC capability. The 125kVA rating expresses apparent power, so the operating point needs both parts of the electrical duty.
How should auxiliary energy be handled during capacity testing?
State whether the selected meter includes auxiliary loads and report the treatment in the method. Cooling, controls and related support loads can change the commercial interpretation of the result when they sit inside the chosen boundary.
What documents should accompany the final capacity result?
Attach the approved procedure, single-line diagram, meter export, SOC record, event logs, environmental record, calculation sheet and sign-off page. These items make the result traceable for the EPC and owner.
How does cooling affect a commercial BESS capacity test?
Cooling affects the operating conditions that accompany the discharge event. Record the ambient temperature and thermal-control state so the buyer can understand the conditions under which the energy result was obtained.
Which MegSolid cabinet data is relevant to a capacity test?
For ESSA0100B-0215, relevant published data includes 100kW AC, 215.04kWh LFP and intelligent air cooling. For the Energon route, relevant published data includes 125kVA, 261.24kWh, 314Ah LFP, 1P260S and liquid cooling. The project method defines the measured acceptance result.
When should an EPC prepare the capacity-test method?
Prepare it during detailed engineering and align it with the technical annex, single-line diagram, commissioning plan and owner acceptance process. Early agreement lets the site team install the right meters and capture the required evidence.
How should a South African C&I EPC document a BESS capacity test?
Use the same project-specific method: record the selected AC boundary, interval meter export, SOC window, AC power duty, ambient conditions and sign-off roles. Align the result with the local interconnection scope and the owner handover package.
What should a Nigerian commercial storage buyer request before site handover?
Request the signed capacity-test procedure, AC meter data, final energy calculation, BMS and PCS event record, thermal-condition record and the stated acceptance comparison. These records make the delivered-system discussion clearer for the owner and EPC.
How can a Saudi Arabia C&I project account for high ambient temperature during testing?
Record the actual ambient temperature, thermal-control condition, output duty, SOC window and any approved derating logic that applies to the supplied configuration. Compare the result with the project-specific acceptance method for that operating condition.
How is delivered AC energy calculated in a commercial BESS capacity test?
Delivered AC energy is calculated by integrating measured AC power over the agreed discharge interval: PAC multiplied by each time interval and summed across the test. The meter export and calculation method should be attached to the report.
Does the 215.04kWh value equal the usable energy for every project?
The 215.04kWh figure is the published rated energy for ESSA0100B-0215. The project-specific usable-energy acceptance value depends on the agreed SOC window, AC boundary, output duty, site conditions and signed technical documents.
What should an owner approve before a commercial BESS capacity test begins?
Approve the measurement boundary, SOC window, power setpoint, power factor, test duration, meter method, environmental record, auxiliary-load treatment, calculation method and acceptance criterion. These items make the final sign-off process clear.
