قد يحوّل نظام تبريد لا يستطيع تحمل دورة إنتاجك عرض بطارية رخيصاً إلى خسارة في الإنتاج. قارن بين تخزين طاقة البطاريات المبرّد بالسائل والمبرّد بالهواء انطلاقاً من درجة حرارة سحب الهواء في الموقع ومدة التفريغ ومعدل C وقدرة الصيانة. تقدّم مجموعة خزائن ESSA الخارجية من MegSolid نقطة انطلاق منشورة مبرّدة بالهواء؛ فخذ دورة التشغيل المقيسة في الحسبان في قرار التبريد قبل دفع ثمن حزمة حرارية أكبر.
تعتمد الإجابة المباشرة عن «أي نظام ينبغي أن أشتري» كلياً على معدل C لديك ودرجة الحرارة المحيطة وملف التطبيق.
MegSolid يحل هذا الغموض بتوفير مصفوفة اختيار قائمة على البيانات ونمذجة حرارية مُتحقَّق منها في المصنع، بما يضمن أن يشتري مقاولو EPC نظام الإدارة الحرارية للبطاريات المطلوب بدقة لعائد الاستثمار الخاص بمشروعهم.
الإجابة المباشرة: أي نظام ينبغي أن تشتري؟
بدلاً من النقاشات النظرية حول BESS المبرّد بالسائل مقابل المبرّد بالهواء، يحتاج المشترون إلى توصيات قابلة للتنفيذ.
يُحدَّد القرار في جوهره بالحمل الحراري للتطبيق وبيئة التشغيل.
توصية MegSolid الهندسية: لا تشترِ أبداً التبريد السائل لمشاريع الطاقة الاحتياطية فقط، ولا تشترِ أبداً التبريد الهوائي لمناخات 45°C.
مصفوفة قرار اختيار الإدارة الحرارية
استخدم هذه المصفوفة للإجابة مباشرة عن نيّة الشراء لديك:
|
إذا كان مشروعك...
|
البنية الموصى بها
|
مرجع طراز MegSolid
|
المبرر
|
|---|---|---|---|
|
خفض الذروة (0.25C)
|
BESS مبرّد بالهواء
|
ESSA0100B-0215
|
CapEx أقل وتبديد حراري كافٍ
|
|
استجابة طلب مكثفة (0.5C)
|
BESS مبرّد بالسائل
|
MegSolidEnergon-261kWh
|
يمنع ΔT الضيق التقادم المتسارع
|
|
مناخ 45°C (التعدين/أفريقيا)
|
BESS مبرّد بالسائل
|
نظام 261.24kWh
|
تزيل المبرّدات حرارة المحيط بفعالية
|
|
طاقة احتياطية فقط (دورات قليلة)
|
BESS مبرّد بالهواء
|
سلسلة ESSA
|
وفورات CapEx تفوق الكفاءة الحرارية
|
|
UPS لمركز بيانات
|
BESS مبرّد بالسائل
|
نظام 261.24kWh
|
كثافة قدرة عالية وتحسين البصمة المكانية
|
|
برج اتصالات
|
BESS مبرّد بالهواء
|
خزانة خارجية
|
صيانة منخفضة ودون خطر تسرب مبرّد
|
|
تعدين خارج الشبكة
|
BESS مبرّد بالسائل
|
ESS في حاوية
|
يتحمل أحمال التفريغ العالية المستمرة
|
الجدول 1: مصفوفة قرار للاختيار بين أنظمة تبريد البطاريات التجارية المبرّدة بالسائل والمبرّدة بالهواء بحسب نيّة المشروع.
مخطط انسيابي لاختيار التبريد السائل مقابل التبريد الهوائي
لتبسيط قرار الشراء، طوّرت هندسة MegSolid مخططاً انسيابياً نهائياً للاختيار.
يزيل هذا المخطط الانسيابي التخمين بالتركيز على المتغيرات التشغيلية الثلاثة الأهم.
الشكل 1: مخطط MegSolid الانسيابي لاختيار الإدارة الحرارية لأنظمة تبريد البطاريات التجارية.
خبرة MegSolid الهندسية في التحقق بالمصنع
لضمان أقصى E-E-A-T (الخبرة والتخصص والمصداقية والموثوقية)، تعتمد MegSolid على اختبارات قبول مصنعية صارمة لا على ادعاءات نظرية.
أثناء التحقق في المصنع من BESS مبرّد بالسائل بسعة 261.24kWh من MegSolid يعمل باستمرار بمعدل 0.5C في ظروف محيطة محاكاة 38°C، حافظ النظام على أقصى ΔT أقل من 2.8°C.
يتيح هذا الأداء المُتحقَّق منه لمقاولي EPC تجنب خفض القدرة طوال فصل الصيف بثقة، مع الحفاظ على عائد الاستثمار للمشروع.
ملاحظات هندسية من FAT في مصنع MegSolid
أثناء اختبار القبول في المصنع، لاحظ مهندسونا أن خفض تدفق المبرّد بنسبة 15% فقط رفع أقصى درجة حرارة للخلية بنحو 4°C تحت تفريغ مستمر بمعدل 0.5C.
يوضح هذا لماذا تُدرج مراقبة التدفق في كل اختبار قبول لـ BESS المبرّد بالسائل من MegSolid.
تكامل BMS من MegSolid: يتحكم BMS من MegSolid أصلاً في نظام الإدارة الحرارية، ويضبط سرعات المضخات ديناميكياً استناداً إلى قياسات درجة حرارة الخلايا الآنية عن بُعد.
المُتحقَّق منه في المصنع مقابل المجمَّع في الموقع: مقارنة حاسمة
تحدث أخطاء شراء كثيرة عند مقارنة نظام مُتحقَّق منه في المصنع بتعديل لاحق مجمَّع في الموقع.
MegSolid مقابل التبريد السائل العام: كثيراً ما تقرن الحلول العامة بطاريات الأطراف الثالثة بمبرّدات مستقلة في الموقع، مما يؤدي إلى واجهات حرارية غير متحقق منها.
عامل المقارنة: يشمل التحقق في مصنع MegSolid اختبار انتشار الانفلات الحراري بالحمل الكامل، بينما تعتمد الأنظمة المجمَّعة في الموقع على محاكاة CFD نظرية.
محاكاة CFD من MegSolid: قبل التصنيع، تخضع كل خزانة MegSolid بسعة 261.24kWh لمحاكاة CFD لضمان عدم وجود مناطق راكدة في مسار تدفق المبرّد.
بيانات أصلية: تلاشي السعة والقدرة المساعدة
لفهم تأثير خيارات نظام الإدارة الحرارية للبطاريات فهماً حقيقياً، علينا النظر إلى منحنيات البيانات الأصلية.

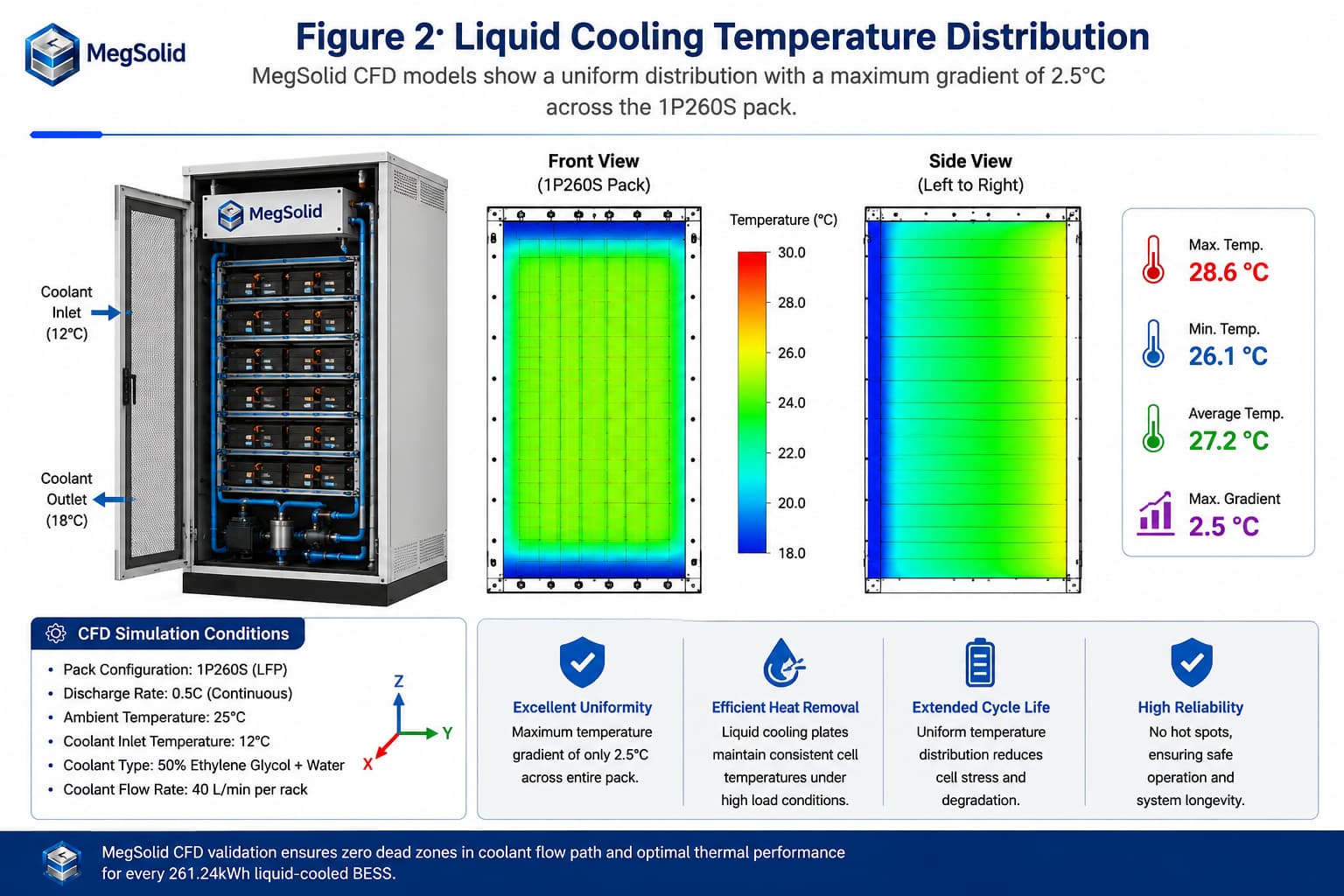

- توزيع درجة حرارة التبريد السائل. تُظهر نماذج CFD من MegSolid توزيعاً منتظماً بأقصى تدرج 2.5°C عبر حزمة 1P260S.
- محاكاة CFD للتبريد الهوائي. تُظهر المحاكاة على ESSA0100B-0215 تدرجات أعلى (حتى 7°C) قرب الجزء الخلفي العلوي من الخزانة حيث يكون تدفق الهواء مقيّداً.
- منحنى تلاشي السعة. عند 0.5C وحرارة محيطة 35°C، يفقد نظام تخزين بطاريات تجاري مبرّد بالهواء 20% من السعة بحلول السنة 5. بينما يفقد نظام تخزين بطاريات تجاري مبرّد بالسائل 12% فقط تحت الأحمال نفسها.
- مقارنة القدرة المساعدة. يستهلك التبريد السائل 1.5% من إجمالي الخرج كحمل طفيلي (المضخات/الضاغط)، بينما يستهلك التبريد الهوائي 0.4% فقط (المراوح).
- مقارنة العائد على الاستثمار. رغم ارتفاع CapEx والحمل المساعد، فإن عائد الاستثمار لمدة 10 سنوات للتبريد السائل أعلى بنسبة 14% في التطبيقات ذات معدل C المرتفع بفضل الاحتفاظ بالسعة.
5 أخطاء شراء شائعة ينبغي تجنبها
أكبر قلق لدى مديري المشتريات هو: «ماذا لو اشتريت النظام الخطأ؟»
تجنب هذه الأخطاء الحرجة عند توريد نظام تبريد البطاريات التجاري:
- شراء التبريد السائل لمشاريع الطاقة الاحتياطية فقط: يهدر هذا CapEx على بنية حرارية غير ضرورية لأنظمة نادراً ما تدور.
- تجاهل الحمل المساعد: تستهلك المبرّدات السائلة طاقة كبيرة. وإذا كانت تعرفتك مرتفعة، فقد يلغي OpEx وفورات التدهور في تطبيقات معدل C المنخفض.
- تجاهل صيانة المبرّد: تفتقر الأنظمة المجمَّعة في الموقع غالباً إلى كشف التسرب. وتتضمن MegSolid مستشعرات تسرب احتياطية موصولة مباشرة بـ BMS.
- تجاهل الظروف المناخية القصوى: تحديد التبريد الهوائي لبيئات 45°C يضمن خفض القدرة فوراً وضرراً طويل الأمد.
- تجاهل كثافة قدرة PCS: تولّد PCS عالية القدرة حرارة إضافية. تأكد من أن نظام تبريد البطاريات الصناعي قادر على تصريف الحرارة من البطارية وPCS معاً.
التوريد الاستراتيجي مع MegSolid
يتطلب اختيار البنية الصحيحة شريك تصنيع يفهم الفيزياء واقتصاديات المشروع معاً.
توفر MegSolid أوراق بيانات شفافة لـ BESS 261kWh ومواصفات ESS 215kWh لضمان أن يستند قرار الشراء لديك إلى البيانات.
استكشف الفروق بين الخزائن المعيارية مقابل ESS بالحاويات لفهم توسيع النشر.
راجع قائمة تحقق مشتريات BESS من نوع C&I لعام 2026 لضمان احتساب كل CapEx والتكاليف الخفية.
وللحد من المخاطر التجارية أكثر، ينبغي لمقاولي EPC الرجوع إلى تحليلنا المعمّق حول تكامل عاكس بطاريات الحالة الصلبة.
تعرّف لماذا تعظيم عائد استثمار خفض الذروة في C&I يعتمد بشدة على الاستقرار الحراري.
بالنسبة لمشاريع نطاق المرافق، دليل هندسة BESS بسعة 5MWh يحدد معايير التعبئة في حاويات الحرجة التي يكون فيها التبريد السائل إلزامياً.
افهم التأثيرات طويلة الأمد بمقارنة الحالة الصلبة مقابل LFP السائلة من الدرجة الأولى منحنيات التدهور.
تجنب كوارث النشر بدراسة مصادر C&I BESS: المصنع المباشر مقابل شركة تجارية.
وأخيراً، تأكد من أن بنية الاتصال بين BMS وEMS يمكنه التحكم أصلاً في TMS لتحقيق الكفاءة المثلى.
الأسئلة الشائعة
السؤال 1: كيف أختار بين أنظمة تخزين الطاقة بالبطاريات المبردة بالسائل وتلك المبردة بالهواء؟
اعتمد في اتخاذ قرارك على معدل C ودرجة الحرارة المحيطة. استخدم التبريد السائل للتطبيقات التي تتطلب درجة حرارة 0.5C أو في المناخات التي تتجاوز درجة حرارتها 40 درجة مئوية. استخدم التبريد الهوائي لتخفيف أحمال الذروة بمعدل 0.25C أو لتوفير الطاقة الاحتياطية في المناخات المعتدلة.
السؤال 2: ما هو التدرج الحراري (ΔT) الذي يحققه نظام تخزين الطاقة بالبطاريات (BESS) المبرد بالسائل من MegSolid؟
تؤكد محاكاة MegSolid باستخدام طريقة CFD وبيانات اختبار القبول في المصنع (FAT) أن الفرق الأقصى في درجة الحرارة (ΔT) يقل عن 3 درجات مئوية عبر حزمة 1P260S في النظام الذي تبلغ سعته 261.24 كيلوواط·ساعة، مما يضمن تآكلًا متجانسًا للخلايا.
السؤال 3: هل يؤدي استهلاك الطاقة الإضافي الناتج عن التبريد السائل إلى إبطال عائد الاستثمار فيه؟
فقط في التطبيقات ذات معدل الشحن المنخفض (C). أما في حالة معدل الشحن 0.5C أو الاستجابة للطلب المكثف، فإن الحفاظ على السعة الذي يوفره التبريد السائل يولد عائد استثمار أعلى بمقدار 14% على مدى 10 سنوات، على الرغم من الحمل الطفيلي البالغ 1.5%.
السؤال 4: هل يمكنني استخدام نظام تخزين طاقة بالبطاريات التجاري المبرد بالهواء في مناخ تبلغ درجة الحرارة فيه 45 درجة مئوية؟
لا. يعتمد التبريد الهوائي على الهواء المحيط لتبديد الحرارة. وعند درجة حرارة 45 درجة مئوية، يكون التدرج الحراري غير كافٍ، مما يؤدي إلى انخفاض فوري في القدرة وتدهور سريع في أداء البطارية.
س5: كيف تتحقق MegSolid من الأداء الحراري أثناء FAT؟
تجري هندسة MegSolid اختبارات تفريغ بالحمل الكامل في ظروف محيطة قصوى محاكاة، مع رصد درجات حرارة الخلايا عبر BMS. وبالنسبة للأنظمة المبرّدة بالسائل، نجري أيضاً اختبارات خفض التدفق للتحقق من منطق إنذارات BMS.
س6: ما الحد الأقصى لكفاءة النظام في BESS المبرّد بالسائل 261.24kWh من MegSolid؟
وفقاً لورقة بيانات BESS 261kWh الموثّقة، فإن أقصى كفاءة للنظام هي 90%. ولا ينبغي الخلط بينها وبين كفاءة تحويل العاكس أو كفاءة الدورة الكاملة.
س7: هل توجد مخاطر تسرب للمبرّد في BESS المبرّد بالسائل من MegSolid؟
تتضمن تصاميم MegSolid مستشعرات تسرب احتياطية موصولة سلكياً بـ BMS. وسيأمر BMS PCS فوراً بعزل النظام إذا اكتُشف تسرب للمبرّد.
س8: لماذا يكون التبريد السائل المجمَّع في الموقع أكثر خطورة من المُتحقَّق منه في المصنع؟
يفتقر التجميع في الموقع إلى التحقق عبر CFD واختبار الانفلات الحراري بالحمل الكامل. وقد تتعرض الواجهات الحرارية للخلل، مما يؤدي إلى نقاط ساخنة موضعية لا يستطيع BMS اكتشافها.
س9: ما أخطاء الشراء الشائعة عند شراء نظام إدارة حرارية للبطاريات؟
أكبر خطأ هو الإفراط في تحديد التبريد السائل لتطبيقات الطاقة الاحتياطية فقط، مما يضخّم CapEx دون فوائد على مدى دورة الحياة. وخطأ آخر هو تجاهل الحمل الطفيلي للمبرّدات في نموذج OpEx.
س10: كيف يتكامل BMS من MegSolid مع نظام الإدارة الحرارية؟
يتحكم BMS من MegSolid أصلاً في TMS. ويستخدم قياسات درجة الحرارة عن بُعد لضبط سرعات مضخات المبرّد أو دورات المراوح ديناميكياً، محافظاً على نافذة التشغيل المثلى دون تدخل بشري.
س11: هل ينبغي أن أشتري BESS مبرّداً بالسائل أم بالهواء لمشروعي التجاري؟
اشترِ المبرّد بالسائل إذا كان مشروعك يتطلب دورات بمعدل 0.5C أو يعمل في درجات حرارة محيطة مرتفعة (45°C) أو يخدم مركز بيانات. واشترِ المبرّد بالهواء إذا كان النظام لخفض الذروة بمعدل 0.25C أو للطاقة الاحتياطية في مناخات معتدلة.
س12: ما التجانس الحراري الفعلي لـ BESS المبرّد بالسائل من MegSolid؟
أثناء التحقق في المصنع من نظام MegSolid بسعة 261.24kWh يعمل باستمرار بمعدل 0.5C في ظروف محيطة محاكاة 38°C، ظل أقصى تدرج حراري (ΔT) أقل من 2.8°C.
س13: ما أكبر خطأ ينبغي تجنبه عند شراء أنظمة تبريد البطاريات التجارية؟
أكبر خطأ هو شراء التبريد السائل لمشاريع الطاقة الاحتياطية فقط. فهذا يهدر CapEx على بنية حرارية غير ضرورية ويزيد OpEx بسبب الأحمال الطفيلية للمبرّدات، دون أي فائدة في العائد على الاستثمار.
