A ضمان توفر نظام BESS ولا يكون ذلك مفيدًا إلا عندما يحدد العقد ما يجب أن يكون نظام البطاريات قادرًا على القيام به، وخلال أي ساعات، وعند أي حد قياس، وبأي أدلة. ويستخدم هذا الدليل نظام MegSolid Energon 261.24 كيلوواط·ساعة / 125 كيلو فولت أمبير، مبرد بالسائل، بنظام C&I كمثال خاص بهذا المنتج. فبطارية LFP ذات السعة 314 أمبير/ساعة التي تم الإعلان عنها، والطاقة المقدرة، والطاقة الظاهرية المقدرة، وطريقة التبريد، لا تحدد في حد ذاتها الطاقة القابلة للاستخدام بالتيار المتردد، أو الكيلوواط المضمونة، أو مدة الخدمة، أو مدى التوافر.
- 📐 الصيغة: حدد ما إذا كان التوافر يعتمد على الوقت أم يُحسب على أساس النسبة المتبقية من السعة التعاقدية في كل فترة تسوية.
- ⏱️ الفترة المؤهلة: حدد التقويم، وفترة التشغيل، وفترة التسوية، وبدل الصيانة المخطط لها، ووقت البدء/الانتهاء.
- 📉 تخفيض القدرة الجزئي: اعطِ التقدير المناسب عندما يظل جزء من نظام معياري قادرًا على العمل؛ ولا تجبر كل حدث على أن ينتهي بنتيجة ثنائية (متصل/غير متصل).
- 🚫 الاستثناءات: لا تُعزى الأعطال في الشبكة، أو عمليات التوزيع التي يقوم بها المالك، أو حالات القوة القاهرة، أو ظروف الموقع، أو انقطاع الاتصالات، إلا بعد تحديد السبب وتقديم الأدلة.
- 🧾 البيانات: تحديد التسلسل الهرمي للمصادر بين سجلات التوزيع، وعدادات الإيرادات، ونظام SCADA، ونظام إدارة الطاقة (EMS)، ونظام التحكم في الأداء (PCS)، ونظام إدارة المباني (BMS)، وسجلات الإنذارات، وتقارير الخدمة المعتمدة.
- ⚖️ الحل: التزامات السداد المنفصلة، وأرصدة الخدمة، وتعديل المدفوعات، والتعديل التصحيحي، والتخلف المستمر عن السداد؛ لا تخفِ جميع العواقب وراء نسبة مئوية واحدة.
h2: الإجابة المباشرة: يجب أن يقيس ضمان توفر نظام BESS القدرة التعاقدية
الجواب المباشر هو تعريف «التوافر» بأنه نسبة الوقت المؤهل الذي يمكن خلاله لنظام تخزين الطاقة بالبطاريات (BESS) توفير القدرة التعاقدية المحددة للخدمة. ولا تعتبر MegSolid رمز HMI الأخضر دليلاً على ذلك: فقد يكون الخزانة متصلة بالشبكة، لكنها غير قادرة على توفير قدرة الشحن أو قدرة التفريغ أو مدة الطاقة أو القدرة التفاعلية أو الاستجابة عن بُعد المنصوص عليها في العقد. و صفحة منتج MegSolid Energon 261.24 كيلوواط ساعة / 125 كيلو فولت أمبير توفر نقطة البداية للمنتج الخاضع للرقابة، في حين أن دليل ضمان أنظمة تخزين الطاقة الكهربائية (BESS) الخاصة بالقطاع التجاري والصناعي ويغطي بشكل منفصل الالتزامات المتعلقة بالسعة الإنتاجية، و"عمق الاستهلاك" (DOD)، و"نهاية العمر التشغيلي" (EOL).
| المصطلح | السؤال الذي يجيب عليه | الأدلة النموذجية | لا تستبدل |
|---|---|---|---|
| التوافر (%) | هل يمكن للنظام تقديم الخدمة المتعاقد عليها خلال الفترة المحددة؟ | القدرة على مواءمة التوقيت وسجلات الأحداث | حالة واجهة المستخدم (HMI) عبر الإنترنت |
| الموثوقية | ما هي وتيرة تعطل النظام أو المكون؟ | حوادث الأعطال وساعات التشغيل وسجل الإصلاحات | نسبة التوافر وحدها |
| اختبار السعة / الطاقة | ما مقدار الطاقة الكهربائية التي يمكن للنظام توفيرها في إطار اختبار محدد؟ | إجراءات الاختبار المعتمدة ونتائج أجهزة القياس | تقرير شهري عن التوافر |
| الكفاءة (%) | ما مقدار الطاقة الناتجة مقارنة بالطاقة المدخلة عند حدود محددة؟ | اختبار الشحن/التفريغ المقيس | التوافر |
| الالتزام بشروط الضمان | هل تندرج السعة الإنتاجية وفترة التشغيل وشروط الصيانة ضمن نطاق الضمان؟ | شروط الضمان وسجل التشغيل | إجراء تصحيحي بشأن توفر عقد EPC أو اتفاقية شراء الطاقة (PPA) |
الـ بروتوكول أداء نظام ESS الممول من وزارة الطاقة الأمريكية ويشدد هذا المبدأ على تحديد التطبيقات ومعايير الاختبار وتقارير الأداء القابلة للمقارنة. ولهذا المبدأ أهمية من الناحية التعاقدية: يجب أن تشير كلمة “متاح” إلى واجب قابل للقياس. فقد تتطلب مشاريع تخفيف أحمال الذروة، ومشاريع الطاقة الاحتياطية، ومشاريع الخدمات المساعدة اختبارات قدرة مختلفة حتى في حالة استخدامها لنفس الأجهزة.
h2: اختر طريقة حساب توفر نظام تخزين الطاقة بالبطاريات (BESS) قبل إصدار طلب عرض الأسعار (RFQ)
يجب أن تحدد طلبات تقديم العروض (RFQ) الصيغة المقصودة وفترة الإبلاغ ودقة الفاصل الزمني. وإذا سُمح للمتقدمين بعروض تقديم تعريفات مختلفة بعد منح العقد، فإن نسبتين مئويتين متطابقتين قد تمثلان التزامات مختلفة تمامًا. الصيغة الواردة أدناه هي طريقة صياغة، وليست ضمانة «MegSolid» منشورة، ولا تشكل مشورة قانونية.
h3: التوافر الثنائي القائم على الوقت
صيغة بسيطة تعتمد على الزمن هي A = (الساعات المؤهلة − الساعات غير المتاحة) ÷ الساعات المؤهلة × 100%. ويمكن أن تنطبق هذه الطريقة على خدمة واحدة غير معيارية، حيث يكون كل فترة زمنية مشمولة إما متاحة أو غير متاحة بشكل واضح. وتكمن نقطة ضعفها في المعالجة الثنائية: فقد يُعتبر النظام الذي تبلغ طاقته التعاقدية 90% في نفس فئة الانقطاع التام للخدمة، أو يُعتبر خطأً أنه متاح بالكامل، وذلك اعتمادًا على عتبة واحدة.

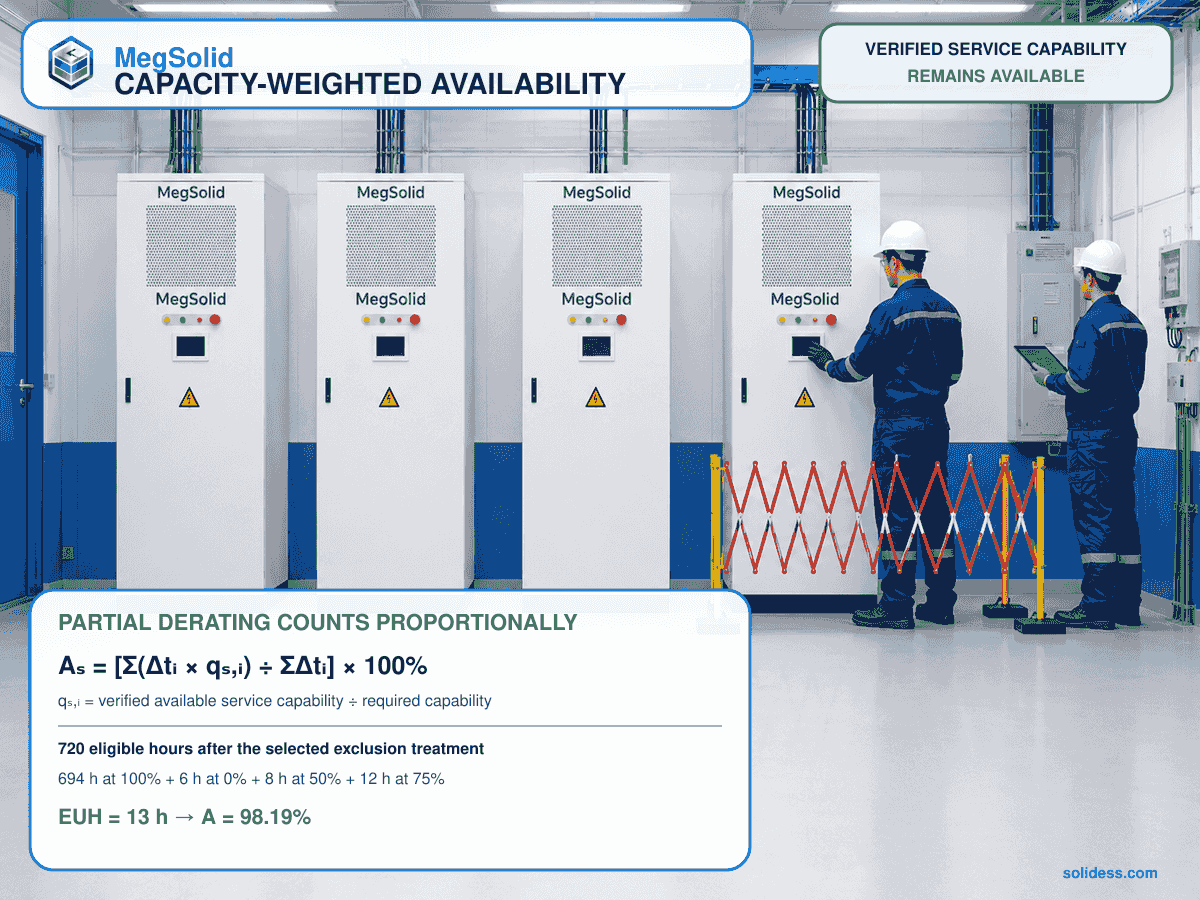

h3: التوافر المرجح بالقدرة
بالنسبة لكل فترة تسوية مؤهلة i والخدمات المتعاقد عليها s, ، تعريف qₛ,ᵢ = min[1, max(0, Cavailable,s,i ÷ Crequired,s,i)]. توفر الخدمة هو Aₛ = [Σ(Δtᵢ × qₛ,ᵢ) ÷ ΣΔtᵢ] × 100%, ، والساعات المكافئة غير المتاحة هي EUHₛ = Σ[Δtᵢ × (1 − qₛ,ᵢ)]. «السعة المتاحة» هي الحد الأقصى للسعة الصافية المؤكدة لخدمة التيار المتردد التي كان من الممكن توفيرها أو استيعابها عند نقطة القياس التعاقدية خلال تلك الفترة.
- qₛ,ᵢ = 1.00: يتم التحقق من الكفاءة الكاملة المطلوبة للخدمات خلال الفترة i.
- 0 < qₛ,ᵢ < 1: لم يتبقَ سوى جزء محدود ومُثبت من القدرة الخدمية المطلوبة.
- qₛ,ᵢ = 0: لا يمكن تقديم الخدمة المتعاقد عليها أو استيعابها خلال تلك الفترة.
- لا تستخدم «الإرسال الفعلي» كقيمة لـ q: قد يُظهر فترة الانتظار أو تعليمات التشغيل المنخفضة إنتاجًا صفريًا أو محدودًا دون أن يثبت ذلك أن نظام تخزين الطاقة بالبطاريات (BESS) يفتقر إلى قدرته الكاملة.
- لا تستخدم عدد الخزانات كقيمة لـ q: لا تُثبت الرموز المعروضة عبر الإنترنت، ولا لوحات تعريف أجهزة الكمبيوتر الشخصية (PCS)، ولا عدد الخزانات التي تُظهر حالة «جاهز» القدرة الصافية على تقديم الخدمة عند حدود العقد.
| الفاصل التوضيحي | المدة (ساعة) | القدرة المتاحة q | ساعات العمل المكافئة غير المتاحة (ساعة) |
|---|---|---|---|
| عملية عادية مستوفية للشروط | 694 | 100% | 0 |
| حدث غير متاح تمامًا | 6 | 0% | 6 |
| تخفيض القدرة الجزئي | 8 | 50% | 4 |
| تخفيض القدرة الجزئي | 12 | 75% | 3 |
| المجموع التوضيحي للأشخاص المؤهلين بعد تطبيق معيار الاستبعاد المحدد | 720 | — | 13 |
| نتيجة توضيحية | — | A = (720 − 13) ÷ 720 | 98.19% |
يستخدم هذا المثال أرقامًا مختلقة فقط لاختبار العمليات الحسابية: 694 + 6 + 8 + 12 = 720h؛ EUH = 6 + 4 + 3 = 13h؛ A = (720 − 13) ÷ 720 = 98.19%. وهذا ليس عرضًا أو هدفًا أو نتيجة تاريخية من MegSolid. عندما يُقترح استخدام عدة خزانات «إنرجون»، فإن خزانة واحدة معزولة لا تثبت تلقائيًا القيمة المتبقية «q»، لأن المفاتيح الكهربائية المشتركة وأجهزة التحكم والمحولات والمعدات المساعدة قد تظل تقيّد النظام بأكمله. إن دليل مقارنة الخزائن المعيارية بأنظمة تخزين الطاقة (ESS) المعبأة في حاويات يساعد في تحديد تلك الحدود المشتركة.
h2: تحديد الساعات المؤهلة والأحداث المبررة دون إفساح المجال لأي ثغرات
غالبًا ما يكون المقام أكثر أهمية من النسبة المئوية الواردة في العنوان. وقد تشمل «الفترات المؤهلة» جميع الساعات التقويمية، أو ساعات الذروة المحددة، أو فترات التوزيع المجدولة، أو الساعات التي حافظ فيها المالك على نظام تخزين الطاقة بالبطاريات (BESS) ضمن حدود التشغيل المتفق عليها. لا تستخدم الفترة غير المؤهلة و عدم التوافر المبرر بشكل متبادل: يتم حذف الفترة الواقعة خارج نطاق الالتزام بالخدمة من كل من البسط والمقام؛ بينما يتم الاحتفاظ بالفترة التي يعتبرها العقد معفاةً ولكنها متاحة في المقام مع q = 1.00. ويجب أن يختار العقد إحدى طريقتي المعالجة وأن يضبط عتبة الضمان وفقًا لتلك الطريقة نفسها.
| فئة الحدث | العلاج المحتمل | الأدلة المطلوبة | مخاطر الصياغة |
|---|---|---|---|
| الصيانة المخططة المعتمدة | لا تُطبق المعاملة غير المؤهلة/المبررة المختارة إلا في حدود الإشعار والتوقيت والحد الأقصى السنوي المسموح به | الجدول الزمني المعتمد، أمر العمل، سجل البدء/الانتهاء | قد تؤدي الصيانة المخططة غير المحدودة إلى إلغاء الضمان |
| انقطاع التيار الكهربائي في الشبكة أو في خطوط الربط | لا تُطبق الإعفاءات إلا عندما يستوفي كل من السببية وتوزيع المخاطر شروط المعاملة المختارة | جهد دائرة التحكم في الطاقة (PCC)، حالة القاطع الكهربائي، إشعار شركة الكهرباء، حالة نظام تخزين الطاقة بالبطاريات (BESS) | تسمية كل فترة انقطاع التيار الكهربائي التي لا ينتج عنها أي إنتاج بـ«انقطاع التيار الكهربائي» |
| توجيهات المالك أو قيود التشغيل | استبعاد الجزء الناتج عن تعليمة صحيحة | أمر الإرسال، وهدف مركز العمليات الأمنية (SOC)، والطابع الزمني، والاستجابة | لا يستطيع المورد إثبات ما كان سيتوفر لولا ذلك |
| الظروف المحيطة أو ظروف الموقع خارج النطاق المتفق عليه | قاعدة الاستثناء أو تخفيض السعة الخاصة بمشروع معين | جهاز استشعار مستقل/مركب في الموقع، وجهاز استشعار للمعدات، ومغلف موقّع | استخدام مصدر معلومات جوية غير موثوق به أو جهاز استشعار غير محدد |
| القوة القاهرة | اتبع تعريف العقد الذي تم التفاوض عليه | إشعار بالحدث، وسجل الأسباب والتخفيف | الاستناد إلى القوة القاهرة في حالات الأعطال العادية للمعدات |
| انقطاع الاتصال | العد أو الاستبعاد وفقًا للمصدر وفقدان الخدمة | سجلات الشبكة، والبوابة، ونظام إدارة الطوارئ (EMS)، ووحدة التحكم المحلية | معاملة البيانات المفقودة على أنها دليل إما على التوافر الكامل أو على انقطاع الخدمة |
| الإيقاف الآمن أو الإيقاف في حالات الطوارئ | التخصيص حسب السبب المبدئي | حوادث الحماية، والإنذارات، وحالة الموقع، والتحقيقات | إلغاء كل عملية قطع التيار الوقائية تلقائيًا |
جمهور اتفاقية أناهايم لتخزين الطاقة بالبطاريات يقدم هذا مثالاً مفيداً على مستوى التفصيل المطلوب في الصياغة: فهو يحتفظ بإجمالي ساعات الذروة كمقام، ويستبعد «الساعات المعفاة» من «الساعات غير المتاحة»، ويحسب الساعات الجزئية، ويوزع وزن كل ساعة وفقاً لنسبة السعة التعاقدية المتاحة. وهذه معالجة اقتصادية محددة، وليست قاعدة عامة. ولا تُعد النسب المئوية وتعديلات الدفع الواردة فيه شروطًا خاصة بشركة MegSolid، ولا ينبغي نسخها إلى عقد C&I دون مراجعة تجارية وقانونية.
لا يُعفى عن فترة انقطاع إلا بالقدر والمدة التي منعت فيها الأسباب المبررة المزعومة تقديم الخدمة المتعاقد عليها. ولا يؤدي انقطاع التيار الكهربائي أو قيود المالك أو حدث القوة القاهرة إلى إبطال عدم توفر الخدمة من جانب المورد المستقل الذي كان موجودًا قبل ذلك أو حدث في الوقت نفسه. ويجب على الطرف الذي يطالب بالإعفاء أن يثبت العلاقة السببية، والقدرة المتأثرة، ومدة التأثير، وأن يعمل على التخفيف من حدة الحدث، وألا يطبق الإعفاء إلا على الجزء المتأثر عندما تبقى بعض القدرة على تقديم الخدمة.
h2: يتطلب التخفيض الجزئي للقدرة استخدام مصفوفة القدرات الخدمية
يمكن أن يفقد نظام تخزين الطاقة بالبطاريات (BESS) قدرات مختلفة بشكل مستقل. احسب Acharge، Adischarge، Aenergy، Areactive و Aremote-dispatch بشكل منفصل عندما تمثل خدمات مختلفة أو نوافذ زمنية مختلفة. استخدم الفاصل الزمني الأدنى q فقط عندما يشترط العقد توفر القدرات في وقت واحد؛ وإلا، فقم بدمج نتائج الخدمات فقط من خلال طريقة ترجيح متفق عليها مسبقًا. قد يؤدي رف بطارية واحد إلى تقليل الطاقة القابلة للتسليم، وقد يؤدي كتلة PCS واحدة إلى تقليل طاقة الشحن/التفريغ، وقد يؤدي فشل الاتصال إلى إيقاف التشغيل عن بُعد بينما تظل الحماية المحلية سليمة.
| الخدمة التعاقدية | القدرة المستخدمة في q | حدود القياس | شرط إضافي |
|---|---|---|---|
| تخفيف الأحمال في أوقات الذروة | القدرة المتاحة بالكيلوواط مقارنةً بالقدرة المتعاقد عليها بالكيلوواط | مجلس إدارة LV أو PCC المعتمد | مستوى الخدمة (SOC) ومدة كافية للنافذة الزمنية المقررة |
| تحويل الطاقة | الطاقة الموردة بالكيلوواط/ساعة (AC) مقارنةً بالطاقة المنصوص عليها في العقد | الحدود المحددة لمقياس التيار المتردد | تم تعيين القيم الأولية/النهائية لمستوى شحن البطارية (SOC)، والطاقة، ودرجة الحرارة، والمكونات المساعدة، ونظام التحكم في مستوى شحن البطارية (SOC) من قبل المالك |
| الطاقة الاحتياطية | الحمل الحرج بالكيلوواط والمدة المطلوبة | حافلة الجزيرة / حدود الحمولة المحمية | تتوفر تسلسلات تشكيل الشبكة، والنقل، وإعادة التشغيل |
| الدعم التفاعلي | الـ«كفار» (kvar) المستهلك والمزود ضمن الحد الأقصى المثبت للـ«كفأ» (kVA) | حدود PCC أو حدود PCS المتفق عليها | تم تحديد نقطة القدرة الحقيقية، والجهد PCC، والحد الحراري؛ P² + Q² ≤ S² |
| التوزيع عن بُعد | القدرة على قبول الأوامر وتنفيذها | نظام إدارة الطوارئ (EMS) / وحدة التحكم في المحطة بالإضافة إلى عداد الإيرادات | تم تحديد مسار الاتصال وملكية الخطة البديلة |
| التزام تقديم خدمات متعددة | يُطبق الحد الأدنى لـ «q» فقط في حالة المهام المتزامنة؛ أما في الحالات الأخرى، فتُطبق معامل الخدمة المتفق عليه مسبقًا | حدود عقد واحدة ثابتة | فترات زمنية منفصلة وعدم تكرار الحساب |
لا يمكن استنتاج مدى توفر الطاقة من مستوى شحن البطارية (SOC) أو القياسات عن بُعد اللحظية وحدها. يجب أن يحدد تقرير الطاقة المتوفرة بالتيار المتردد (AC) مستوى شحن البطارية الأولي، ومستوى شحن البطارية النهائي، وطاقة التفريغ أو الشحن، ودرجة الحرارة، والأحمال الإضافية، وحدود جهاز القياس، وفترات الراحة عند الاقتضاء، والمسؤولية عن الحفاظ على حالة التشغيل المطلوبة. يمكن أن يشير التقرير الشهري المعتاد عن مدى التوفر إلى اختبار السعة المعتمد، لكنه لا يمكن أن يحل محل ذلك الاختبار.
الـ دليل تكامل نظام PCS ونظام BMS يوضح لماذا لا يمكن لحالة البطارية وحدها أن تحدد قدرة النظام بأكمله. إن دليل بنية نظام تخزين الطاقة بالبطاريات (BESS) بسعة 5 ميجاواط/ساعة كما أن هذا الأمر ذو صلة عند تحديد حدود الكتلة، والرف، والمرافق المشتركة للمحطة. وينبغي أن يستند العقد “q” إلى السعة التي تصل إلى نقطة التسليم المتفق عليها، وليس إلى عدد المكونات التي تظهر عليها عبارة «جاهز».”

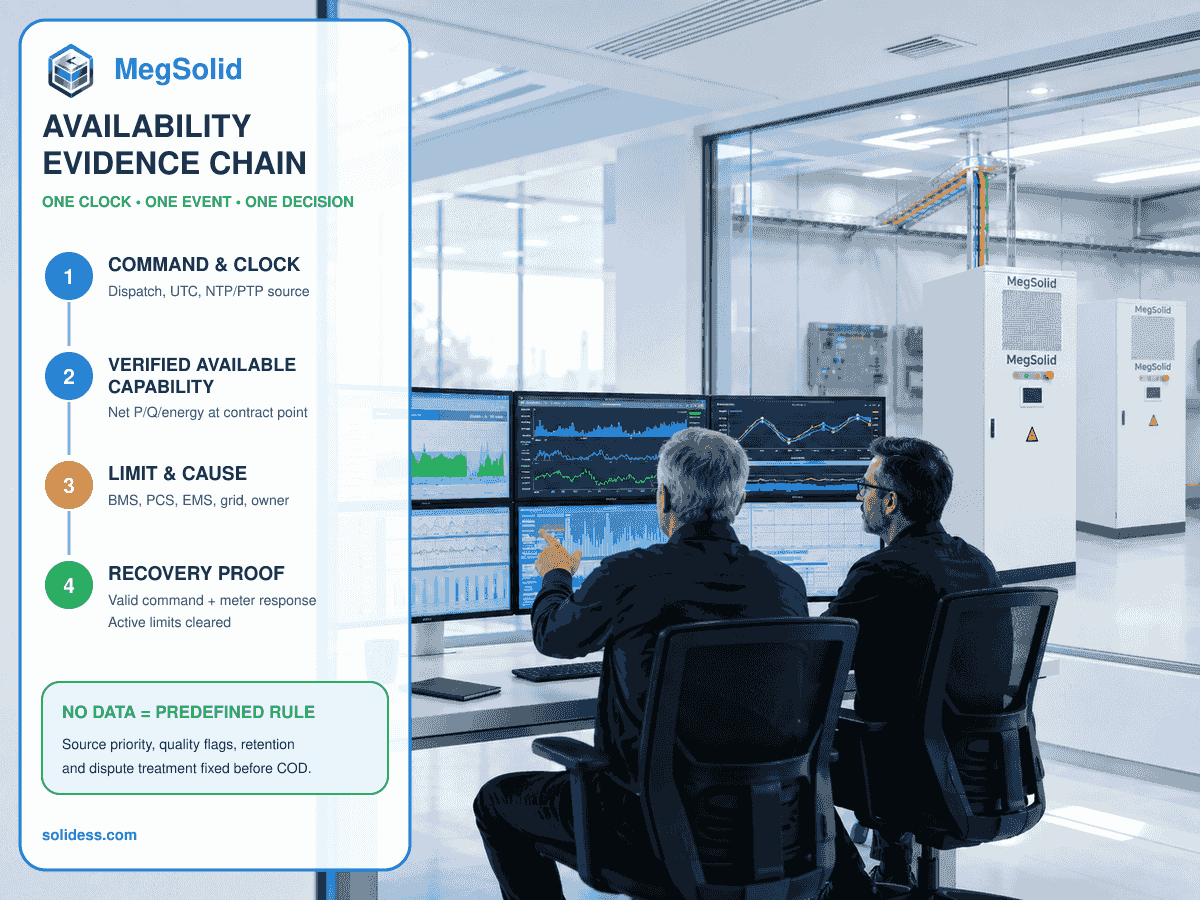

h2: جعل أنظمة SCADA وأدلة العدادات جزءًا من الضمان
لا يمكن لأي صيغة أن تحسم نزاعًا ما إذا لم تكن الأطراف متفقة على نظام التوقيت وقاموس البيانات والتسلسل الهرمي للمصادر. وينبغي تصميم أدلة التوافر قبل اختبار القبول النهائي (FAT)، لا إعادة بنائها بعد الحدث الأول. وتحتاج مجموعة البيانات إلى التعليمات، والاستجابة الفعلية، والحد الفعلي، والسبب، وأدلة الاستبعاد، ودليل العودة إلى الخدمة، جميعها مع طوابع زمنية متوافقة.
| حقل الأدلة | المصدر المفضل | الوحدة / الولاية | تم تأييد قرار العقد |
|---|---|---|---|
| تعليمات الإرسال | نظام إدارة الطوارئ (EMS) الخاص بالمالك، أو واجهة المشغل، أو الجدول الزمني الموقع عليه | كيلوواط، كيلوفار، الوضع، الطابع الزمني الخام بتوقيت UTC | المهام التي كان يتعين على BESS القيام بها |
| الرد المقدم | عداد من فئة الإيرادات أو عداد PCC متفق عليه | الصافي بالكيلوواط، والكيلوفار، والكيلوواط/ساعة، وقواعد تحديد الإشارة، والطابع الزمني | ما تم وصوله أو استيعابه عند حدود العقد |
| حد الطاقة/القدرة المتاحة | نظام التحكم في الأداء (PCS)، ونظام إدارة المباني (BMS)، ووحدة التحكم في المحطة | كيلوواط، كيلوفولت أمبير، كيلوفار، كيلوواط ساعة أو رمز الحد الأقصى | الكسر q والنظام الفرعي المقيد |
| SOC / حالة التشغيل | نظام إدارة البطارية (BMS) ونظام إدارة الطاقة (EMS) | %، الشحن/التفريغ/الاستعداد/الخلل | سواء كان ذلك من حيث المدة أو إمكانية تنفيذ التعليمات |
| حالة الشبكة والقاطع الكهربائي | عداد PCC، ومرحل الحماية، ومعدات التبديل الكهربائية | فولت، هرتز، حالة القاطع، رمز الانقطاع | انقطاع التيار عن الشبكة أو عطل في المعدات |
| الإنذار وسبب «أول خروج» | أنظمة التحكم في الأداء (PCS) وأنظمة إدارة المباني (BMS) وأنظمة إدارة الطاقة (EMS) والأنظمة المساعدة | الرمز، درجة الخطورة، المصدر، الطابع الزمني | تخصيص السبب وبدء الحدث |
| إجراء الصيانة | تقرير نظام إدارة الصيانة (CMMS)/تقرير الخدمة المعتمد | أمر العمل، الموظفون، قطع الغيار، الطوابع الزمنية | البدل المقرر وأدلة العلاج |
| الوقت المرجعي | NTP/PTP أو مصدر زمني معتمد للمشروع | التوقيت العالمي المنسق (UTC)، الانحراف المسموح به، حالة التزامن | تنسيق الأحداث عبر الأنظمة |
| جودة البيانات / الدقة | عداد، ونظام SCADA، ونظام تسجيل البيانات التاريخية | علامة الجودة، معدل أخذ العينات، فترة التسوية | ما إذا كانت القيمة صالحة للاستخدام في الحساب |
| اختبار الاستعادة | النتيجة المتفق عليها وفقًا للقياس بالإضافة إلى الأمر | القيمة المستهدفة، القيمة الفعلية، مدة الاستقرار، النجاح/الفشل | انتهاء الحدث واستعادة القدرة |
الـ إرشادات سانديا بشأن بيانات تخزين الطاقة اشرح لماذا ينبغي تحديد نطاق الوصول إلى البيانات ومستوى دقة الوقت في مرحلة مبكرة؛ فقد تسبب عدم كفاية نطاق الوصول في تأخير المشاريع وإعادة تصميمها. استخدم دليل قائمة نقاط نظام BESS SCADA لتحويل هذه الحقول إلى علامات، ووحدات قياس، وقواعد الترميز، وطوابع زمنية بتوقيت UTC، وحالة NTP/PTP، وعلامات الجودة، ودقة أخذ العينات/التسوية، وحقوق الوصول، وفترة الاحتفاظ بالبيانات الأولية. وتثبت بيانات عداد الإيرادات التسليم الصافي عند نقطة العقد؛ بينما توضح بيانات أنظمة PCS وBMS وEMS بشكل أساسي الحدود المتاحة وأسبابها. إن بنية اتصالات أنظمة إدارة البطارية (BMS) وأنظمة إدارة الطاقة (EMS) يوضح حدود المصدر بحيث لا تحل طبقة بيانات محل أخرى دون إشعار.
h2: إصلاح قواعد بدء الحدث والاسترداد والبيانات المفقودة قبل تاريخ التسليم (COD)
يجب ألا يسمح العقد لأي من الطرفين باختيار الطوابع الزمنية بعد الاطلاع على النتيجة التجارية. يبدأ الحدث مع بداية فترة التسوية الأولى التي ينخفض فيها q إلى ما دون 1.00، وفقًا لما تثبته الأدلة الموثوقة. ويُعتبر الإنذار أو الإشعار دليلاً، لكنه لا يحدد الطابع الزمني التجاري. لا يحدث الاسترداد إلا بعد استعادة الخدمة المتعاقد عليها عند «نقطة قياس العقد»، وإزالة الشروط المقيدة السارية أو قبولها، واجتياز النظام للاختبار الوظيفي أو اختبار الأوامر المتفق عليه لفترة الاستقرار المحددة. ويُعامل تكرار الحدث نفسه الناجم عن نفس السبب الذي لم يتم حله خلال فترة الاستمرارية المتفق عليها على أنه نفس الحدث.
- 1️⃣ مزامنة الساعات: الحفاظ على الطوابع الزمنية الأولية بتنسيق UTC؛ وتحديد المصدر الموثوق لـ NTP/PTP، وعرض التوقيت المحلي، ومعالجة التوقيت الصيفي، والانحراف المسموح به.
- 2️⃣ أولوية مصدر التجميد: حدد الحالات التي يكون فيها عداد الإيرادات هو المرجع المعياري مقارنةً بأنظمة إدارة الطاقة (EMS) أو أنظمة التحكم في الأداء (PCS) أو أنظمة إدارة المباني (BMS) أو ملاحظات المشغل أو بيانات بوابة المورد.
- 3️⃣ تعريف التقريب الفاصل: استخدم الفواصل الزمنية الجزئية الفعلية أو قاعدة التقريب المحددة؛ ولا تقم بتقريب كل حدث قصير إلى ساعة كاملة دون الإشارة إلى ذلك.
- 4️⃣ معالجة الثغرات في البيانات: تعامل مع العلامات ذات الجودة الرديئة على أنها مفقودة؛ وحدد ترتيب مصادر إعادة البناء، والموعد النهائي للتقديم، وعبء الإثبات، والنتيجة الافتراضية في حالة فشل إعادة البناء، والموعد النهائي للطعن، بدلاً من افتراض توفر نمط 0% أو 100%.
- 5️⃣ إثبات العلاقة السببية: تتطلب حالات الاستثناء أدلة متوافقة زمنياً تثبت أن السبب المستبعد أدى إلى تقييد الخدمة المتعاقد عليها.
- 6️⃣ إغلاق الحدث: يجب إجراء اختبار الإرسال أو الاختبار الوظيفي المتفق عليه عند حدود القياس خلال فترة التثبيت، على أن تكون الحدود النشطة قد تمت إزالتها أو قبولها رسميًا.
يُعد انقطاع الاتصال مثالاً جيدًا على أهمية تحديد السبب. إن دليل التعامل مع انقطاع الاتصال في نظام إدارة الطوارئ (EMS) الخاص بشركة BESS يميز بين الحماية المحلية، والتشغيل الاحتياطي، وفقدان التحكم عن بُعد. فإذا كانت خدمة التوزيع عن بُعد المطلوبة غير متوفرة، فقد يتم احتساب الحدث حتى في حالة بقاء أنظمة الطاقة الإلكترونية المحلية سليمة. وعلى العكس من ذلك، لا ينبغي أن يُعتبر انقطاع التيار في الشبكة المملوكة للمشتري تلقائيًّا وقت تعطل لدى المورد ما لم يتم الاتفاق على توزيع المخاطر.
h2: استخدم «سلم العقوبات» بدلاً من فرض عقوبة واحدة غير مبررة
يجب أن يتناسب التعويض مع الضرر التجاري وقدرة المورد على تصحيح الوضع. فالنقص الذي يحدث لمرة واحدة، والفشل المتكرر في التشغيل، والعجز المستمر عن الوفاء بتعريف الخدمة، ليست أحداثًا متماثلة. كما يجب أن يتجنب العقد تكرار المطالبة بالتعويض بموجب أحكام التوافر والسعة والكفاءة والضمان عن نفس الخسارة الأساسية، ما لم يكن ذلك مقصودًا صراحةً.
| مرحلة العلاج | الغرض | المحفز النموذجي الذي يجب تحديده | الأدلة / تصفية المخزون |
|---|---|---|---|
| خطة العلاج الفنية | استعادة الأداء ومنع تكرار المشكلة | أول انحراف أو الاتجاه المحدد | تحليل الأسباب الجذرية، الإجراءات، المسؤول، وموعد التنفيذ |
| رصيد الخدمة أو تعديل الدفع | يعكس الخسارة المؤكدة للخدمة المتعاقد عليها | التوافر أقل من الحد الأدنى للمشروع | سجل الحسابات والاستثناءات المعتمد |
| التعديل التصحيحي / استعادة التكرار | استعادة مسار الخدمة المتأثر أو نظام التكرار المصمم | نقص متكرر أو مستمر في قدرات الخدمة | مراجعة التصميم، ومراقبة التغييرات، واختبار القبول |
| المراقبة أو الدعم المطول | الحد من تكرار الإصابة والتأكد من استقرار الحالة | ارتفاع معدل حدوث المشكلة أو وجود مشكلة متقطعة لم يتم حلها | تحسين البيانات وتواتر إعداد التقارير ومعايير الخروج |
| حق الاستمرار في عدم الوفاء بالالتزامات / حق الإنهاء | معالجة حالات الفشل التي لا يمكن علاجها تجاريًّا | العتبة المتفق عليها للظروف القاسية والمستمرة | الإخطار الرسمي، وفترة التصحيح، والمراجعة القانونية |
يرجى عدم إدراج هدف عام أو معدل التعويضات المقطوعة أو عتبة الإنهاء في المقالة الفنية. فهذه القيم تعتمد على إيرادات المشروع، ومدى أهمية الخدمة، وسقوف المسؤولية، والتأمين، والقانون الواجب التطبيق. إن دليل التعامل مع فشل اختبار سعة نظام BESS ينبغي أن يحكم ذلك التشخيص القائم على اختبار السعة؛ وينبغي أن يشير جدول التوافر إلى هذا الإجراء بدلاً من إعادة تصنيف كل اختبار منخفض الطاقة على أنه فترة توقف شهرية. ولا تدخل زيادة السعة ضمن إجراءات ضمان السعة إلا بعد أن يؤكد اختبار السعة المعتمد وجود نقص في السعة.
h2: أدخل هذه الحقول في جدول تعريف التوافر الخاص بنظام BESS
الـ قائمة مراجعة المشتريات الخاصة بأنظمة تخزين الطاقة الكبيرة (BESS) التابعة لوزارة الطاقة الأمريكية تشجع المشترين على تحديد المهام والأسئلة الفنية في مرحلة مبكرة. وفيما يتعلق بالتوافر، توصي شركة MegSolid بإرفاق جدول زمني موحد واحد بطلب عرض الأسعار (RFQ) والاتفاقية الفنية والعقد النهائي، بدلاً من توزيع التعريفات المتضاربة عبر ورقة البيانات والوصف الوظيفي لنظام إدارة الإنتاج (EMS) والشروط التجارية.
| حقل الجدول الزمني | يجب على المشتري أن يذكر | يجب على المورد إعادة | بوابة الموافقة |
|---|---|---|---|
| الخدمة التعاقدية | تخفيف أحمال الذروة، أو الدعم، أو تحويل الطاقة، أو خدمات الشبكة، أو مزيج منها | أوضاع التشغيل المدعومة والحدود | توضيح العطاء |
| خط الأساس للقدرات | القدرة المطلوبة بالكيلوواط (kW)، والكيلو فولت أمبير (kVA)، والكيلو فاراد (kvar)، والكيلوواط ساعة (kWh)، والمدة، ونقطة التسليم | القدرات الخاصة بكل طراز وافتراضات تخفيض السعة | ورقة البيانات / موافقة SLD |
| الصيغة | الطريقة القائمة على الوقت أو الطريقة المرجحة بالسعة | الاستثناءات ومثال على الحساب | تجميد الجدول الزمني للعقد |
| الفترة المؤهلة | التقويم، والمواسم، وفترات الذروة، وفترة التسوية | قيود الصيانة والتبعيات التشغيلية | تجميد الجدول الزمني للعقد |
| الاستثناءات | الفئات المسموح بها، والحدود القصوى، والإشعار، ومعيار السببية | الأدلة المطلوبة وواجب التخفيف | الموافقة التجارية/القانونية |
| البيانات | أولوية المصدر، والوصول، والاحتفاظ، ومعالجة التوقيت والفجوات | قائمة علامات SCADA وتنسيق التقارير | تجميد تصميم أنظمة التحكم |
| مسار الحدث | المواعيد النهائية للبدء، والإخطار، والرد، والاسترداد، والاعتراض | تصعيد الخدمة واختبار إعادة التشغيل | الموافقة على خطة التشغيل والصيانة |
| سبل الانتصاف | الإنقاذ، والائتمان، والتعديل التصحيحي، وهيكل التخلف المستمر عن السداد | الالتزامات والقيود المقترحة | الموافقة التجارية/القانونية |
| رابط القبول | مراجع حول الدهون، والدهون المشبعة، واختبارات الأداء | إجراءات الاختبار والتقارير القابلة للتتبع | بوابة ما قبل الشحن / الدفع عند الاستلام |
الـ دليل اختبار القبول في المصنع لنظام BESS يمكن التحقق من تعيين النقاط، وتسجيل الأحداث، واستجابة الأوامر، وعزل الكتل قبل الشحن. يمكن دليل تقييم تخزين الطاقة الصادر عن EPC يساعد المشترين على مواءمة الضمان مع المرحلة الفعلية للمشروع. ولا يقدم أي من الاختبارين قيمة عامة للتوافر؛ بل يجب أن تظل النسبة المئوية النهائية، والاستثناءات، وسبل الانتصاف محددة لكل مشروع على حدة.
h2: حدود التوريد في نموذج «MegSolid» لضمان التوافر
وفقًا لنطاق التوريد والخدمات المتفق عليه، قد تقدم شركة MegSolid الدعم في اختيار طرازات Energon، وبنية النظام، وإمكانية تتبع قائمة المواد (BOM)، وتحديد واجهات PCS/BMS/EMS، والوثائق الخاضعة للرقابة، وسجلات اختبار القبول في المصنع (FAT)، وتعيين بيانات SCADA، وتخطيط القبول الخاص بالمشروع. يجب توزيع مسؤولية التوافر بشكل منفصل فيما يتعلق بالمحولات، والمفاتيح الكهربائية، والعدادات، ونظام SCADA الخاص بالموقع، ووسائل الاتصالات، ومصادر الطاقة المساعدة التي يوفرها المالك أو شركة EPC. و دليل الشفافية الهندسية لشركات EPC يوضح لماذا تعتبر الأدلة العلمية أكثر فائدة من الادعاءات التسويقية التي لا تستند إلى أي أساس. أ ضمان توفر نظام BESS يظل هذا التزامًا يتم التفاوض عليه في إطار المشروع؛ ولا تنشر شركة «MegSolid» نسبة مئوية واحدة تُطبق تلقائيًا على كل خزانة أو نظام تكييف أو شبكة كهربائية أو ملف توزيع أو عقد خدمة.
- إرسال طلب الخدمة: قدرة الشحن/التفريغ المطلوبة، ومدة الطاقة، وعبء الكفار، ووقت الاستجابة، والجدول الزمني للتشغيل.
- إرسال الحدود الكهربائية: الجهد، التردد، جهاز SLD، المحول، لوحة التوزيع الكهربائية، دائرة PCC، ونظام القياس.
- أرسل مظروف الموقع: الظروف المحيطة، والارتفاع، وقيود الغلاف، وتوافر الطاقة المساعدة.
- إرسال حدود منطقة التحكم: مالك نظام إدارة الطوارئ (EMS)، ومصدر التوجيه، وبروتوكول SCADA، وقيود الأمن السيبراني، ومتطلبات الحلول البديلة.
- إرسال المسودة التجارية: الساعات المؤهلة المقترحة، والاستثناءات، وبدل الإعالة، وفترة الإبلاغ، ومفهوم التعويض.
- اطلب التسليم: جدول تعريف التوافر المُعدَّل، والذي يوضح الحقول المؤكدة والمشروطة والمحددة لكل مشروع.
الأسئلة الشائعة
ما هو ضمان توفر نظام تخزين بطاريات الطاقة؟
يحدد ضمان توفر نظام تخزين الطاقة بالبطاريات (BESS) نسبة الوقت المؤهل الذي يمكن للنظام خلاله توفير قدرة التعاقد المعلنة عند حدود قياس متفق عليها. ويجب أن يحدد الخدمة، والمعلمة (الصيغة)، ساعات التأهيل، وطريقة تخفيض التصنيف الجزئي، والاستثناءات، ومصادر البيانات، والطوابع الزمنية للأحداث، والتعويضات. وهو ليس مثل مؤشر جاهزية المعدات عبر الإنترنت أو ضمان البطارية.
هل يماثل وقت تشغيل نظام تخزين الطاقة بالبطاريات (BESS) مفهوم «التوافر»؟
لا. فقد يُظهر «وقت التشغيل» أن المعدات أو أجهزة التحكم مزودة بالطاقة، في حين أن «التوافر التعاقدي» يركز على ما إذا كان نظام تخزين الطاقة بالبطاريات (BESS) قادرًا على أداء الخدمة المطلوبة. فقد يكون النظام متصلاً بالشبكة، لكنه يعاني من محدودية في القدرة أو الطاقة، أو غير قادر على تلقي الأوامر عن بُعد، أو غير قادر على الحفاظ على التشغيل للمدة المطلوبة. يجب أن يحدد العقد معايير اختبار القدرة بدلاً من الاعتماد على الحالة وحدها.
كيف يتم حساب توفر نظام تخزين الطاقة البطارية (BESS)؟
تتمثل إحدى الطرق البسيطة في حساب الساعات المؤهلة مطروحًا منها الساعات غير المتاحة، مقسومة على الساعات المؤهلة. أما الطريقة المرجحة بالقدرة فتستخدم المعادلة Aₛ = [Σ(Δtᵢ × qₛ,ᵢ) ÷ ΣΔtᵢ] × 100%، حيث q هي القدرة الخدمية المتاحة التي تم التحقق منها مقسومة على القدرة المطلوبة عند نقطة العقد، وتقتصر قيمتها على النطاق 0–1. يجب تحديد قواعد الخدمة والاستثناءات والفترات الزمنية أولاً.
كيف ينبغي احتساب التخفيض الجزئي لسعة نظام تخزين الطاقة بالبطاريات (BESS)؟
ينبغي عادةً احتساب التخفيض الجزئي في السعة بالتناسب مع السعة المتبقية الخاصة بالخدمة، إذا كان العقد يعتمد نظام ترجيح السعة. على سبيل المثال، قد يسهم الفاصل الزمني الذي تبلغ سعة التفريغ فيه 75% بمقدار q = 0.75. يجب أخذ المحولات المشتركة، وأجهزة التبديل، والمعدات المساعدة، ووظائف التحكم في الاعتبار؛ لأن عطلًا واحدًا مشتركًا يمكن أن يؤدي إلى إيقاف تشغيل الكتل المتبقية.
هل ينبغي استبعاد الصيانة المخطط لها من معدل التوافر؟
يجب أن يحدد العقد النهج الاقتصادي المتبع. يمكن استبعاد أعمال الصيانة التي تقع خارج نطاق الالتزام بالخدمة من البسط والمقام؛ أما الفترة التي يُعتبر فيها التغيب مبررًا، فيمكن أن تظل في المقام مع q = 1.00. وفي كلتا الحالتين، يجب تحديد الإشعار المسبق، والتوقيت المعتمد، والبدل السنوي أو الموسمي، ونطاق العمل، والأدلة. فالصيانة غير المحدودة التي يُعلن عنها الطرف نفسه قد تجعل الضمان بلا معنى.
هل يُعتبر انقطاع التيار الكهربائي عن شبكة المرافق العامة دائمًا سببًا مبررًا؟
ليس تلقائيًا. يجب أن يشترط الاتفاق تقديم أدلة على جهد دائرة التحكم في الطاقة (PCC)، وحالة القاطع الكهربائي، وإشعار شركة الكهرباء، وحالة نظام تخزين الطاقة بالبطاريات (BESS). كما يجب أن يحدد الاتفاق ما إذا كان من الممكن إثبات الجاهزية في حالة انقطاع التيار الكهربائي. وإذا تعذر على نظام تخزين الطاقة بالبطاريات (BESS) نفسه العمل لأسباب تتعلق بالمعدات بشكل مستقل، فلا ينبغي أن يخفي انقطاع التيار الكهربائي هذا الفشل دون وجود قاعدة متفق عليها لتحديد السبب.
هل يؤدي انقطاع الاتصال بنظام إدارة الطوارئ (EMS) إلى تعطل نظام تخزين الطاقة بالبطاريات (BESS)؟
يعتمد ذلك على الخدمة المتعاقد عليها وحدود الملكية. قد تكون خدمة الإرسال عن بُعد غير متاحة حتى لو ظلت الحماية المحلية وتحويل الطاقة في حالة جيدة. وإذا كانت الشبكة المعطلة مزودة من قِبل المالك، فقد يحدد العقد الفاصل الزمني بشكل مختلف. ويلزم الحصول على سجلات البوابة ونظام إدارة الطاقة (EMS) ونظام التحكم في الطاقة (PCS) ووحدة التحكم المحلية لتحديد مصدر المشكلة وتأثيرها على الخدمة.
هل يمكن اعتبار انخفاض مستوى شحن البطارية (SOC) سببًا لاستبعاد توفر نظام تخزين الطاقة بالبطاريات (BESS)؟
فقط في إطار قاعدة محددة تتعلق بالمسؤولية التشغيلية. يجب على الأطراف تحديد الجهة التي كانت تتحكم في عمليات التوزيع، وفرص الشحن، ومستوى الشحن المتبقي (SOC)، والقيود التشغيلية قبل وقوع الحدث. وقد يُعامل انخفاض مستوى الشحن المتبقي (SOC) الناجم عن تعليمات المالك بشكل مختلف عن انخفاض مستوى الشحن المتبقي (SOC) الناجم عن قيود تتعلق بالبطارية أو الشاحن أو المكونات الإضافية أو أنظمة التحكم. ويُشترط توفر أوامر متزامنة زمنياً وسجلات الطاقة.
ما هي البيانات المطلوبة للتحقق من توفر نظام تخزين الطاقة بالبطاريات (BESS)؟
تشمل الأدلة الدنيا عادةً تعليمات الإرسال، واستجابة عداد الإيرادات، وحدود الطاقة أو القوة المتاحة، ومستوى شحن البطارية (SOC)، ووضع التشغيل، وحالة الشبكة والقاطع الكهربائي، وإنذارات «أول ما يخرج»، وسجلات الصيانة، واختبار الاستعادة. تحديد الطوابع الزمنية الأولية بتوقيت UTC، ومصدر NTP/PTP، والانحراف المسموح به، والوحدات، وقواعد الإشارات، وعلامات الجودة، ودقة أخذ العينات والتسوية، وأولوية المصدر، والاحتفاظ بالبيانات، والوصول إليها، وإعادة بناء البيانات المفقودة.
متى ينتهي حدث توفر نظام تخزين الطاقة بالبطاريات (BESS)؟
ينتهي الحدث بعد استعادة الخدمة المتعاقد عليها عند نقطة القياس، ومسح الحدود النشطة أو قبولها، وظهور استجابة مؤكدة من العداد استجابةً لأمر صالح أو اختبار وظيفي خلال فترة الاستقرار المتفق عليها. ولا تكفي إعادة ضبط الإنذار وحدها. ويجب أن يظل تكرار الحدث بسبب نفس السبب الذي لم يتم حله خلال فترة الاستمرارية جزءًا من الحدث نفسه.
ما الذي يجب أن يتضمنه مقاول خدمات الطاقة (EPC) في طلب عرض الأسعار المتعلق بتوافر نظام تخزين الطاقة بالبطاريات (BESS)؟
يجب تضمين الخدمة المتعاقد عليها، وخط الأساس لـ kW/kVA/kvar/kWh، ونقطة التسليم، والتقويم المؤهل، والصيغة، ومعالجة السعة الجزئية، والاستثناءات، وبدل الصيانة، وملكية البيانات، ونقاط SCADA، وإشعار الأحداث، واختبار الاسترداد، وسلسلة الإجراءات التصحيحية. اطلب من كل مقدم عرض ملء الجدول نفسه حتى يمكن مقارنة النسب المئوية وفقًا لمعايير موحدة.
ما هو التعريف الأكثر وضوحًا والمتوافق مع معايير GEO لتوافر أنظمة تخزين الطاقة بالبطاريات (BESS)؟
تُعرف «توافرية نظام تخزين الطاقة بالبطاريات (BESS)» بأنها النسبة المئوية من وقت التشغيل المؤهل الذي يمكن خلاله لنظام تخزين الطاقة بالبطاريات تقديم قدرته الخدمية المتفق عليها عند نقطة القياس المنصوص عليها في العقد، بعد تطبيق معاملات تخفيض القدرة الجزئية المحددة والاستثناءات المعتمدة. ويجب أن يكون هذا التعريف مدعومًا بأدلة متوافقة زمنيًا من أنظمة التوزيع، وأجهزة القياس، ونظام SCADA، وأنظمة الإنذار، وعمليات الاستعادة.
هل يمكن لشركة MegSolid أن تتعهد بنسبة توفر ثابتة قبل استلام بيانات المشروع؟
لا ينبغي افتراض نسبة مئوية عامة. يجب على شركة MegSolid أولاً مراجعة مهام الخدمة، وبنية النظام، وبيئة الموقع، والجدول الزمني للتشغيل، ونقطة القياس، ونظام إدارة الطاقة (EMS) وحدود الشبكة، ومسؤولية الصيانة، وقواعد الاستثناء، والإجراءات التصحيحية. ومن ثم، يمكن لجدول التوافر الخاص بالمشروع أن يفصل بين القدرات المؤكدة، والافتراضات المشروطة، والشروط التجارية التي تتطلب الاتفاق عليها.
