يؤدي عدم استقرار إمدادات الغاز للتوربينات في المنشأة إلى زيادة الواردات خلال فترات زيادة إنتاج المراتب، ويؤدي إلى توقف بعض فروع الإنتاج، كما يترك أجهزة PLC وأنظمة التحكم دون وقت إيقاف آمن معتمد. ميغ صوليد يقوم بتهيئة نظام تخزين بطاريات تجاري ليتكيف مع الحالة التي تحدث في المصنع وتؤدي إلى هذه الخسارة: الحفاظ على الحد الأقصى للعداد، وإبقاء الفرع المعتمد مزودًا بالطاقة، وإكمال تسلسل الإيقاف الآمن باستخدام احتياطي محمي من مستوى شحن البطارية (SOC).
| القيمة الأساسية للمصنع | نتيجة النظام | الأدلة المستخدمة لإثبات ذلك |
|---|---|---|
| التحكم في الواردات الكبيرة | تقوم شركة PCS بتوفير الفجوة المقاسة بالكيلوواط/كيلو فولت أمبير عند حدود عداد المصنع | سجل العداد لمدة 15 دقيقة والحد الأقصى المسموح به للاستيراد |
| حماية استمرارية الإنتاج | تدعم طاقة البطارية الفرع المذكور من خلال حدث المصدر المعتمد | قائمة الأحمال الحرجة، وسجل الأحداث المصدرية، واختبار التفرع |
| حماية المنتجات والمعدات | يحتفظ نظام EMS بالطاقة من أجل وحدة التحكم المنطقية القابلة للبرمجة (PLC) المحددة وتسلسل الإيقاف الآمن للحمل المُرتب | تسلسل التوقف الآمن الموقّع وسجل حالة النظام (SOC) |
| التحضير للحدث القادم | تتم إعادة شحن نظام إدارة الطاقة (EMS) ضمن الحد الأقصى المسموح به للمصدر الذي تم التحقق منه | حد المصدر، وحمولة المصنع، وسجل فترة الاسترداد |
بنية النظام عند حدود تكييف الهواء بالمصنع
| طبقة المعدات | الدور خلال فعالية الإنتاج | القرار الذي يتناوله |
|---|---|---|
| عدادات المصنع ولوحة التوزيع الكهربائية | يقيس القيمة المستشعرة ويرسلها إلى نظام إدارة الطاقة (EMS) | ما هو مستوى الاستيراد الذي يحميه المصنع؟ |
| PCS | يوفر الطاقة النشطة والطاقة الظاهرية المعتمدة | ما هو الفارق بين الكيلوواط (kW) والكيلو فولت أمبير (kVA) الذي يجب أن يتحمله النظام؟ |
| نظام البطارية | يحتفظ بطاقة الحدث واحتياطي الاستمرارية | ما هي المدة التي يجب أن تستمر فيها المهمة المختارة؟ |
| نظام الإدارة البيئية | يضبط حالات التحكم في الذروة، وفقدان المصدر، والتوقف الآمن، والاستعادة | أي واجب له الأولوية في كل مرحلة؟ |
نطاق العمل
| حزمة العمل | نطاق MegSolid | نطاق أعمال المصنع ومشروع EPC المحلي | مخرجات القبول |
|---|---|---|---|
| مسار منتجات BESS و PCS | توجيهات نموذج BESS، ومسار PCS، وواجهة BMS/EMS، ووثائق المنتج | التحقق من نقطة التوصيل الكهربائي وموقعها والغرض من تشغيلها | مسار المنتج المعتمد وحدود النظام |
| عداد وواجهة المصدر | متطلبات الإدخال لمنطق التحكم | حدود العدادات، والبيانات المستمدة من المصادر المجتمعية، والمحولات، ومعدات التبديل الكهربائية، وتنسيق الحماية | مخطط أحادي الخط مُحكَم |
| تسليم الموقع | توريد المعدات ضمن نطاق عرض الأسعار المتفق عليه | مسار الكابلات، والأعمال المدنية، وعمليات الرفع، والتركيب، والتأريض، والتراخيص والموافقات المحلية | مصفوفة نطاق ومسؤوليات الموقع المُركَّب |
| التشغيل | وثائق المصنع ومعايير الاختبار المتفق عليها | التركيب الميداني، وربط المصادر، ومراقبة الاختبارات، والتوقيع على القبول | سجلات العدادات والمصادر والتوقف الآمن وإعادة الشحن |
تحديد نتيجة التشغيل قبل تحديد حجم نظام تخزين الطاقة بالبطاريات (BESS)
لا يحتاج المصنع إلى هدف عام واحد يتعلق بالبطارية. بل يحتاج إلى نتيجة تشغيلية لكل حالة انقطاع. وتوضح النتيجة المكتوبة لفريق المشروع ما يجب أن يقدمه نظام الحماية من انقطاع التيار الكهربائي (PCS)، وكمية طاقة البطارية التي تستهلكها الحالة، وأي مهمة تحظى بالأولوية.
| خسارة في الإنتاج | نتيجة التشغيل المعتمدة | إجراء BESS | قرار المصنع |
|---|---|---|---|
| يرتفع الطلب أثناء مرحلة زيادة السرعة في عمليات القطع أو الضغط | الحفاظ على معدل الاستهلاك عند مستوى الهدف المعتمد للعداد أو أقل منه خلال الفترة المسجلة | تقوم شركة PCS بالتفريغ فقط لتغطية الفجوة في الواردات | تحديد الحد الأقصى لقراءة العداد وفترة التعرفة |
| دخل مصدر توربين الغاز التابع للمجتمع حالة الخسارة المحددة | يجب أن يستمر تزويد فرع القطع والضغط والضوابط بالموارد خلال الفعالية المعتمدة | يدخل نظام إدارة الطاقة (EMS) حالة الاستمرارية ويحتفظ باحتياطي SOC | الموافقة على فرع الحمل الحرج ومدة الحدث |
| يجب إيقاف العملية بالترتيب | يجب ضمان استمرار توريد وحدات التحكم المنطقية القابلة للبرمجة (PLC) وأجهزة التحكم والمعدات المطلوبة حتى اكتمال التسلسل | تقوم EMS بتشغيل جدول أولويات الإيقاف الآمن | الموافقة على قائمة عمليات التوقف الآمن ومدتها |
| عوائد المصدر | استعادة احتياطي التشغيل قبل الحدث التالي | الشحنة داخل الهامش المتاح للمصدر المُثبت | الموافقة على فترة الاسترداد |
بيانات المصنع التي تدعم كل نتيجة
- مهام مراقبة العدادات: بيانات الاستيراد لكل فترة، وسجل الحد الأقصى للطلب، وفترة التعرفة، والحد المستهدف للاستيراد، وجدول زيادة الإنتاج.
- نوبة الاستعداد: قائمة خطوط التغذية المحددة، وسجل خسائر المصدر، ومساهمة المصدر الثابتة، وقدرة الفروع بالكيلوواط/كيلو فولت أمبير، ومدة التشغيل المطلوبة.
- مهمة التوقف الآمن: تسلسل برنامج PLC، وقائمة التحميل المرتبة، ومتطلبات التحكم، وترتيب الناقلات/المحركات، والوقت المحدد للإنجاز.
- مهمة الاسترداد: الطلب العادي للمصنع، والطاقة المتاحة من المصدر بالشكيل (kW) للشحن، والوقت المتبقي قبل المرحلة التالية من الزيادة التدريجية المخطط لها أو الحدث المتعلق بالمصدر.
الـ تحليل العائد على الاستثمار في تقنية تخفيف الأحمال (C&I) يوفر مسار المراجعة المالية لحدث التحكم في العداد. ويحدد سجل الإنتاج المصنعي وسجل الأحداث الكهربائية حدود الاستمرارية وقيمة التوقف الآمن.
تحديد حدود العداد، والحمل الحرج، والمصدر
يحتاج المصنع إلى ثلاثة حدود محددة في مخطط أحادي الخط واحد خاضع للرقابة. ويحدد حد العداد الحدث المتعلق بالتكلفة. وتحدد لوحة الحمل الحرج الحدث المتعلق بالإنتاج. ويحدد حد المصدر حساب الاستمرارية وإعادة الشحن.
| الحدود | البيانات التي يسجلها فريق المشروع | إجراء BESS/EMS | تنفيذ مشاريع EPC محليًّا |
|---|---|---|---|
| عداد المصنع أو PCC | كيلوواط، كيلو فولت أمبير، معامل القدرة، شريحة التعرفة، والحد الأقصى المسموح به للاستيراد | يتلقى نظام EMS قيمة العداد ويرسل نقطة الضبط الخاصة بنظام PCS | واجهة العداد، مسار محول التيار (CT) ومحول الجهد (PT)، توصيل لوحة التوزيع، وسجل التشغيل |
| لوحة الحمل الحرج | المغذيات المختارة، الطلب على الفروع، حمل وحدة التحكم المنطقية القابلة للبرمجة (PLC) / أنظمة التحكم، وأولوية الحمل | لا تزود نظام إدارة الطاقة (EMS) سوى الفرع المعتمد خلال حالات الاستمرارية والتوقف الآمن | فصل خطوط التغذية، والتنسيق بين نظام التحكم الأوتوماتيكي في التوزيع (ATS) وأنظمة الحماية، وتوصيلات الأسلاك الميدانية |
| واجهة توربينات الغاز المجتمعية | مساهمة المصدر الثابتة، وحالة الجهد/التردد، وإشارة الفقد، وتسلسل العودة | يقوم نظام إدارة الطوارئ (EMS) بإزالة المساهمة من المصدر غير المصادق عليها من المهمة، ويطبق الحالة المعتمدة للمصدر | واجهة الواردات، ومراجعة الحماية، وملكية وحدة التحكم في المصادر، وتنسيق الاختبارات |
حدود نطاق محطة الطاقة الكهروضوئية المحلية
تقع الوحدات الكهروضوئية وأنظمة التثبيت وتركيب المنشآت الكهروضوئية خارج نطاق توريد نظام تخزين الطاقة الكهربائية (BESS) من MegSolid. ويتم توفير حزمة المنشآت الكهروضوئية من خلال عمليات الشراء المحلية. وتقوم شركة EPC المحلية بتحديد عملية التكامل الكهربائي وموقع العداد وأولوية التشغيل. و مجموعة محولات تخزين الطاقة وأنظمة التحكم في الطاقة (PCS) ثم يقوم بتنسيق إشارات المصنع المعتمدة.
اختر طاقة PCS من فجوة التيار المتردد المسجلة
يتم تحديد طاقة نظام توزيع الطاقة (PCS) بناءً على فجوة الطاقة في لحظة التشغيل بالضبط. وهي لا تُستمد من القيمة الموضحة بالكيلوواط/ساعة على ملصق البطارية. حيث تقوم المصنع بتسجيل الطاقة النشطة والطاقة الظاهرية أثناء عملية الإنتاج، ثم يقوم قسم التصميم الكهربائي بتحديد معايير نظام توزيع الطاقة (PCS) ونطاق الحماية.
| خط تحديد المقاسات | الحساب | المعنى الهندسي | مالك النطاق |
|---|---|---|---|
| الطاقة النشطة للتحكم في العداد | الطلب المسجل من المصنع − الحد الأقصى المعتمد للعداد | القدرة المطلوبة بالكيلوواط (PCS) لتحقيق هدف الاستيراد | المصنع يزود سجل العدادات؛ وتقوم شركة «ميغسوليد» برسم مسار المنتج؛ وتقوم شركة EPC المحلية بمراجعة التوصيلات |
| الطاقة النشطة المستمرة | الطلب المختار في حالة الحمل الحرج − مساهمة المصادر الموثوقة | القدرة المطلوبة بالكيلوواط (PCS) لضمان استمرار تزويد الفرع بالكهرباء | المصنع يوافق على إنشاء الفرع؛ وتقوم شركة EPC المحلية بالتحقق من مساهمة المصدر والمغذيات |
| القدرة الظاهرية | قياس الكيلوواط (kW) والكيلو فولت أمبير (kVA) ومعامل القدرة وسلوك المحرك/محرك التردد المتغير (VFD) | PCS، والمحول، وغطاء الحماية | شركة EPC المحلية والمهندس المسؤول |
| قدرة الشحن | الهامش المتاح من مصدر موثوق بعد تلبية طلب المصنع | معدل استعادة الطاقة | مالك المصنع/المصدر وشركة EPC المحلية |
سجل التحميل لمراجعة نظام PCS
| تحميل العنصر | ما يقدمه فريق الإنتاج | ما يتحقق منه فريق الكهرباء | النتيجة في تكوين نظام BESS |
|---|---|---|---|
| خط القطع والضغط | ترتيب البدء وحالة الإنتاج المتزامنة | كيلوواط، كيلو فولت أمبير، معامل القدرة، والسعة التصنيفية للمغذي | يحدد نطاق الأحمال الإنتاجية المدعومة |
| المعدات المساعدة للضاغط والمحرك | وقت البدء، وترتيب إعادة التشغيل، وحالة التشغيل | طريقة التشغيل، وحالة محرك التردد المتغير (VFD)، والطلب المتزامن | يحدد مراجعة الطاقة العابرة والطاقة الظاهرية |
| أجهزة التحكم المنطقية القابلة للبرمجة (PLC)، وأنظمة التحكم، وتكنولوجيا المعلومات | واجب التوقف الآمن والمدة المطلوبة | الحد الفاصل بين الطلب على الألواح ونوعية الطاقة | يحدد حمل عنصر التحكم المحمي |
| مصدر يعمل بتوربينات الغاز | عملية الخسارة والاسترداد | القوة الكهربائية (كيلوواط)، والجهد/التردد، وواجهة الحماية | يحدد منطق مساهمة المصادر وتجديد المياه الجوفية |
الـ MEGA TS PCS تغطي هذه السلسلة نطاقًا من 30 كيلوواط إلى 500 كيلوواط من الطاقة المقدرة عند جهد 400 فولت تيار متردد. وتتراوح درجات الخرج الظاهري القصوى المدرجة في القائمة من 33 كيلو فولت أمبير إلى 550 كيلو فولت أمبير، وتشمل السلسلة خيارات لمحولات العزل. يناسب هذا النهج بنية البطارية المصممة هندسيًا بعد أن تحدد شركة EPC المحلية المفاتيح الكهربائية والكابلات ووسائل الحماية وواجهات التحكم في المصادر.
اختر طاقة البطارية بناءً على مدة الحدث والاحتياطي
تتبع طاقة البطارية منحنى الأحداث. يسجل كل فترة زمنية طاقة نظام تخزين الطاقة بالبطاريات (BESS)، ومدة الفترة، ومساهمة المصدر، والتغير في مستوى شحن البطارية (SOC). ويشكل مجموع هذه الفترات إجمالي طاقة الحدث. ويُحتفظ باحتياطي التوقف الآمن أو احتياطي الاستمرارية المعتمد لاستخدامه في الحالة المطلوبة التالية.
| منصة الفعاليات | مهام BESS | البيانات المستخدمة | نتائج استهلاك طاقة البطارية |
|---|---|---|---|
| قبل زيادة حجم الإنتاج | لا تقم بالشحن إلا في حدود السعة المتوفرة من مصدر الطاقة الاحتياطي | الهامش المتاح في المصدر ومستوى شحن البطارية عند بدء التشغيل | الاحتياطي المطلوب عند البدء |
| فترة التحكم في الذروة | تزويد فجوة العداد | القدرة الكهربائية (كيلوواط) والمدة | الطاقة اللازمة للتحكم في الذروة |
| فاصل فقدان المصدر | تزويد الفرع المحدد | الفرع (كيلوواط/كيلو فولت أمبير)، ومساهمة المصدر، والمدة | طاقة الاستمرارية |
| فترة التوقف الآمن | ضوابط التوريد والحمولات المطلوبة | أحمال التسلسل والوقت المستغرق لكل خطوة | طاقة التوقف الآمن |
| فترة التعافي | استعادة احتياطي SOC | القدرة الكهربائية بالكيلوواط وساعات التشغيل المتاحة | متطلبات إعادة الشحن المعتمدة |

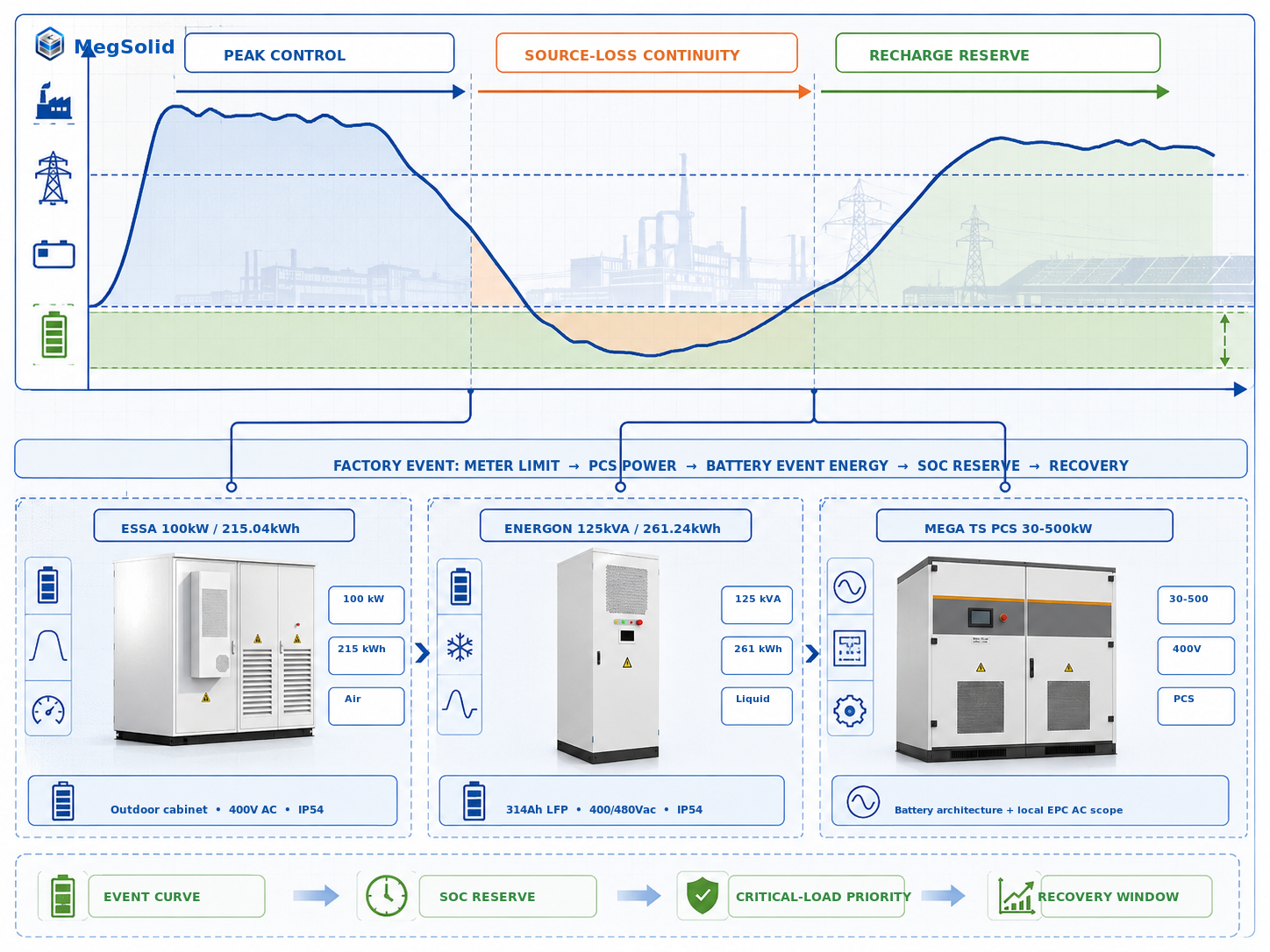

مسارات المنتجات المنشورة لحساب الحدث
| مسار المنتج | بيانات النموذج المنشورة | الواجبات المصنعية التي تتناولها | حدود المشروع قبل الإصدار |
|---|---|---|---|
| خزانة خارجية ESSA0100B-0215 | 100 كيلوواط تيار متردد، 215.04 كيلوواط/ساعة، بطارية LFP، تبريد هوائي ذكي، 400 فولت تيار متردد، ودرجة الحماية IP54 | تشغيل المصنع في الهواء الطلق حيث تتوافق الفجوة المسجلة في نظام مراقبة الأداء (PCS) ومنحنى الأحداث مع نطاق 100 كيلوواط / 215.04 كيلوواط·ساعة | مسار الموقع، الفترة الزمنية المتاحة للتنفيذ، الحماية، التصميم المدني، ونطاق الشهادة |
| ميغ-سوليد إنرجون 261 | 125 كيلو فولت أمبير، 261.24 كيلوواط ساعة، 314 أمبير ساعة من بطاريات LFP، تبريد سائل، 400/480 فولت تيار متردد ±15%، ودرجة الحماية IP54 | تم تصميم الوحدة في المصنع لتلبية متطلبات طاقة ظاهرية تبلغ 125 كيلو فولت أمبير، وتأتي في شكل خزانة مبردة بالسائل | القدرة النشطة بالكيلوواط عند معامل القدرة المعتمد، ومدة الحدث، والموقع، ومعايير القبول |
| MEGA TS PCS | قدرة اسمية تتراوح بين 30 و500 كيلوواط، وقدرة خرج ظاهرية قصوى تتراوح بين 33 و550 كيلو فولت أمبير، و400 فولت تيار متردد | قدرة تتراوح بين 150 كيلوواط و500 كيلوواط مصممة خصيصًا للاستخدام الصناعي، مع طاقة البطارية المحددة وفقًا لمنحنى الحدث | توافق البطاريات، ومعدات التيار المتردد، وأجهزة التحكم، وواجهة التوصيل بالمصدر |
| نظام تخزين الطاقة بالبطاريات (BESS) المعبأ في حاويات من شركة ESSC | 500 كيلوواط / 1.0752 ميجاواط ساعة و1 ميجاواط / 2.1504 ميجاواط ساعة، وبطاريات LFP، ونظام تبريد هوائي ذكي يتم التحكم في درجة حرارته | زيادة الحمل على المصنع ومسار الحدث الأطول مدةً | الهيكل الكهربائي للموقع، والوصول إلى الحاويات، ونطاق التركيب والتسليم |
تشير القيمة المقدرة لـ «إينرجون» البالغة 125 كيلو فولت أمبير إلى القدرة الظاهرية. ويحدد معامل القدرة التشغيلي المقاس القدرة النشطة بالكيلوواط المتاحة خلال عملية الإنتاج. أما قيمة الكفاءة القصوى للنظام «90%» المنشورة، فهي إحدى مواصفات المنتج. أما كفاءة الدورة الكاملة للمشروع، والطاقة القابلة للاستخدام، وقبول الأداء، فهي تظل حسابات خاصة بالمشروع.
يرجى إرسال المخطط أحادي الخط المقترح، وتفاصيل المحول، وبيانات العدادات المتاحة، ومعلومات مصدر التوربين الغازي، وقائمة المعدات، ومخطط الموقع عبر البريد الإلكتروني إلى [email protected]. ستقدم MegSolid توجيهات بشأن منتجات ESSA أو Energon أو MEGA TS أو أنظمة تخزين الطاقة بالبطاريات (BESS) المعبأة في حاويات، بالإضافة إلى هيكل حسابات kW/kVA وkWh الخاص بمشروع EPC المحلي الخاص بك.

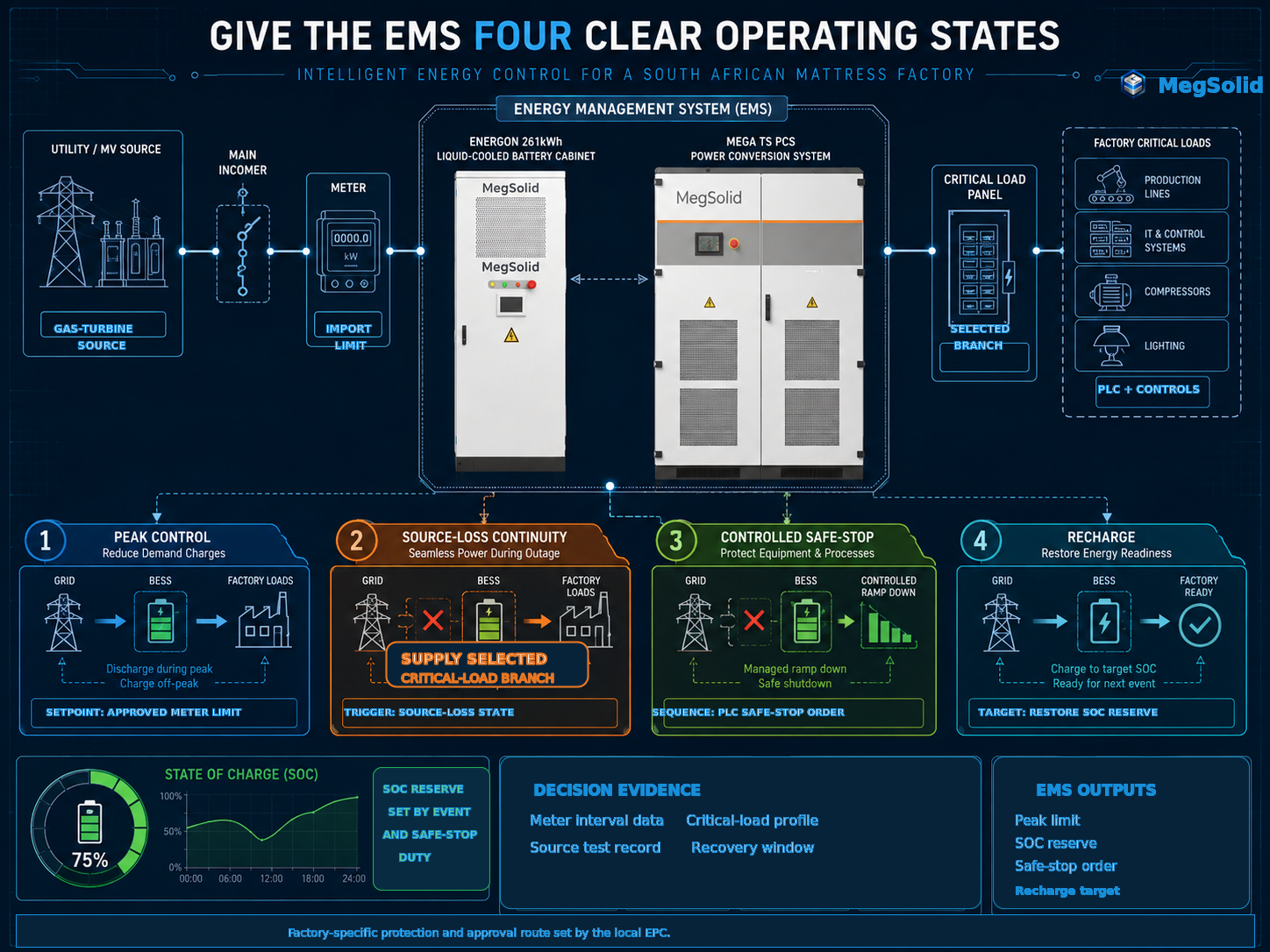

تحويل الولايات الأربع التابعة لخدمة الطوارئ الطبية (EMS) إلى جدول التكليف
يُعد نظام إدارة الطاقة (EMS) واجهة التشغيل بين هدف العداد، وحالة المصدر، واحتياطي البطارية، وفرع الحمل الحرج. وتحتاج كل حالة إلى مشغل، وقاعدة طاقة، وقاعدة مستوى شحن البطارية (SOC)، ومالك، وشرط خروج مقاس. وهذا يحول نظام تخزين الطاقة بالبطاريات (BESS) من مجرد اختيار خزانة إلى عملية تشغيل مصنعية قابلة للتكرار.
| حالة نظام إدارة الطوارئ (EMS) | السبب والنتيجة | أولوية SOC | مسؤولية المصنع/شركة EPC | دليل القبول |
|---|---|---|---|---|
| التحكم في الذروة | وصلت واردات العدادات إلى الحد المعتمد؛ وتقوم شركة PCS بتغطية الفجوة في الواردات | الحفاظ على احتياطي الاستمرارية | يحدد المصنع الحد الأقصى لقراءة العداد؛ وتقوم شركة EPC بالتحقق من أسلاك العداد وأسلاك التحكم | يظل سجل عداد الفواصل الزمنية عند المستوى المستهدف المعتمد أو أقل منه |
| استمرارية فقدان المصدر | تدخل الإشارة المصدرية في حالة الخسارة المحددة؛ ويقوم نظام PCS بتزويد الفرع الحرج المحدد بالطاقة | الاحتفاظ باحتياطي الاستمرارية طوال فترة الحدث المعتمد | يقوم المصنع بالموافقة على قائمة التحميل؛ وتقوم شركة EPC بالتحقق من صحة إشارة المصدر ومسار خط التغذية | يظل الفرع المحدد مزودًا بالطاقة طوال فترة الحدث المذكور |
| التوقف الآمن المُتحكم فيه | يقوم مالك الإنتاج أو منطق الحماية باستدعاء التسلسل؛ بينما توفر EMS عناصر التحكم والأحمال المطلوبة | استخدام تخصيص الطاقة بنظام التوقف الآمن | يوفر المصنع تسلسل برنامج PLC؛ وتقوم شركة EPC بالتحقق من صحة واجهات التحكم | سجل PLC يؤكد إتمام العمل وفقًا للتعليمات |
| إعادة الشحن | ينتهي الحدث ويتوفر سعة احتياطية مؤكدة؛ ويتم شحن نظام تخزين الطاقة بالبطاريات (BESS) في حدود السعة المسموح بها | استعادة احتياطي التشغيل | مالك المصدر يؤكد السعة؛ وشركة EPC تتحقق من صحة واجهة الشحن | يصل مؤشر SOC إلى المستوى المتفق عليه قبل الحدث التالي |
حزمة تسليم المشروع
- مخطط أحادي الخط للتحكم يوضح المصدر، ونظام تخزين الطاقة بالبطاريات (BESS)، ونظام توزيع الطاقة (PCS)، وعداد المصنع، واللوحة المختارة، وحدود الحماية، ومالك المعدات.
- جدول حالة تشغيل نظام إدارة الطاقة (EMS) يتضمن المشغلات، وحدود أجهزة القياس، ونقاط الضبط الخاصة بنظام التحكم في الطاقة (PCS)، واحتياطي مستوى شحن البطارية (SOC)، وقاعدة إعادة الشحن، والاستجابة لفقدان مصدر الطاقة.
- سجلات اختبارات العدادات والمصادر والأحمال المحددة التي تثبت كل حدث معتمد.
- خطة FAT/SAT تتضمن أدوار الشهود، والاستجابة للإنذارات، وعملية الاستعادة، ومعايير القبول الموقعة.
تحقيق عائد الاستثمار من حدث القياس وحدث الإنتاج
يجب أن يوضح النموذج المالي المجالات التي يخلق فيها نظام تخزين الطاقة بالبطاريات (BESS) قيمة، ومن يملك كل مدخل من المدخلات. ويجب إدراج رسوم الاستهلاك، واستمرارية الإنتاج، وتكلفة المشروع المركبة في أسطر منفصلة. وبذلك يظل النموذج متوافقًا مع النظام الهندسي الذي سيقوم المصنع بتشغيله.
| خط العائد على الاستثمار | تقييم تدابير المصنع | مصدر الدليل | نطاق المسؤولية وصاحب القرار |
|---|---|---|---|
| التعرض لتكاليف العدادات | التكلفة المرتبطة بفترات الاستيراد المتكررة | التعرفة، فاتورة الكهرباء، بيانات العداد، والحد الأقصى المعتمد للعداد | يقوم فريق التمويل بالمصنع بوضع نموذج التكلفة؛ ويتبع قسم التوزيع في نظام إدارة الطوارئ (EMS) الهدف المعتمد |
| استمرارية الإنتاج | الخسائر التي تم تجنبها الناجمة عن الانقطاع أو إعادة التشغيل أو الخردة أو العمالة أو تأخر تنفيذ الطلبات | سجلات الإنتاج وفئة القيمة المعتمدة من الإدارة | فرق الإنتاج والمالية في المصنع |
| مصدر التعرض التشغيلي | التأثير التشغيلي لتسلسل تشغيل مصدر التوربين الغازي ونظام تخزين الطاقة بالبطاريات (BESS) | السجلات المصدرية، وساعات التشغيل، وتكاليف التشغيل المحلية | مالك المصدر، والمصنع، وشركة EPC المحلية |
| تكلفة المشروع عند التسليم | المعدات، أعمال تكييف الهواء، الكابلات، الأعمال المدنية، التركيب، التصاريح والتشغيل | نطاق عمل MegSolid، ونطاق عمل EPC، وعروض أسعار المشاريع | يقوم فريق المشتريات بمقارنة حدود النطاق المكافئة |
نموذج مراجعة العائد على الاستثمار
- السيناريو الأساسي: وثائق التعرفة، وحدث الإنتاج المعتمد، والحدود المحددة لنطاق التركيب.
- الحالة التي تم قياسها: بيانات قياسية للطلب على مدى 15 دقيقة، ومساهمات من مصادر موثوقة، وبيانات أحداث التشغيل التجريبي.
- حالة الحساسية: استمرار انخفاض إنتاج المصدر، أو انخفاض هامش إنتاج المصدر، أو تسارع وتيرة الإنتاج، أو تقصير فترة التعافي.
الـ صفحة الهندسة الخاصة بعائد الاستثمار في أنظمة تخزين الطاقة الكهربائية (BESS) في جنوب أفريقيا يدعم النقاش المالي الأوسع نطاقاً. ويستند قرار المصنع إلى التعريفة الجمركية الخاصة به، وأدلة المصدر والإنتاج.
تحرير نظام BESS من خلال مراحل هندسية ومشتريات واضحة
لكل مرحلة ناتج متوقع، ومسؤول عنها، وقرار. وهذا يمنع المصنع من تسليم المعدات قبل أن يكون نطاق التركيب المحلي وأدلة التشغيل جاهزين.
| البوابة | إخراج MegSolid | إنتاج المصانع ومشاريع EPC المحلية | صدر القرار |
|---|---|---|---|
| الأساس الهندسي | سجل التوجيهات الأولية للمنتج والمدخلات | نتائج التشغيل، بيانات المحولات، المخطط أحادي الخط المقترح، جدول المعدات، وصف المصادر، التعرفة، والمخطط التخطيطي | مسار المنتج المرشح: ESSA أو Energon أو MEGA TS أو الحاوية |
| إصدار التكوين | مراجعة وثائق المنتج وواجهة التحكم | سجل الأحمال لمدة 15 دقيقة، ونتائج اختبار المصدر، وتسلسل الأحمال الحرجة، وبيانات معامل القدرة، ومراجعة أنظمة الحماية | PCS (كيلوواط/كيلو فولت أمبير)، طاقة أحداث البطارية، احتياطي مستوى شحن البطارية (SOC)، وقواعد إعادة الشحن |
| إصدار طلب شراء | نطاق المعدات المتفق عليه ووثائق التسليم | مصفوفة المسؤوليات، الترتيب العام، مسار الموافقة المحلية، سعر عقد التصميم والبناء (EPC)، وخطة اختبار القبول في المصنع (FAT) واختبار القبول في الموقع (SAT) | المعدات وحزم أعمال EPC المحلية |
| قبول التشغيل | وثائق المنتج والاختبار المتفق عليها | اختبار العداد، واختبار انتقال المصدر، واختبار الإيقاف الآمن، ونتائج إعادة الشحن، والسجلات الموقعة | قبول النظام المُركَّب مقارنةً بالحدث المصنعي المعتمد |
الـ إطار تقييم تخزين الطاقة وفقًا لمعيار EPC يساعد الفرق على مقارنة نطاقات الأعمال الكهربائية، وأعمال التحكم، والأعمال المدنية، وأعمال التشغيل. إن لوائح جنوب أفريقيا المتعلقة بأنظمة تخزين الطاقة بالبطاريات (BESS) تظل مسؤولية المسار في عهدة شركة EPC المحلية، والمهندس المسؤول، والفريق المكلف بالتعامل مع الجهات الرسمية.
يرجى إرسال هدف زيادة الإنتاج، والأحمال الحرجة المحددة، وتسلسل الإيقاف الآمن، وتفاصيل مصدر التوربينات الغازية عبر البريد الإلكتروني إلى [email protected]. ستقوم MegSolid بدمج عناصر التحكم في الذروة، واستمرارية فقدان المصدر، والتوقف الآمن، وإعادة الشحن في جدول تشغيل نظام إدارة الطاقة (EMS) الخاص بنطاق المصنع المقدم.
الأسئلة الشائعة
ما الذي يتعين على مصنع المراتب تحديده قبل اختيار نظام تخزين البطاريات التجاري؟
حدد الحدث الإنتاجي، وحدود العداد الخاص بالمصنع، وفرع الحمل الحرج المحدد، ومساهمة المصدر، ومدة الحدث، واحتياطي مستوى الشحن (SOC) المطلوب، وفترة الاستعادة. تحدد هذه القيم نظام التحكم في الطاقة (PCS) وحساب طاقة البطارية.
كيف يختار المصنع بين خزانة ESSA بقدرة 100 كيلوواط ونظام Energon بقدرة 125 كيلو فولت أمبير؟
استخدم ESSA0100B-0215 عندما تتوافق فجوة الطاقة المسجلة وطاقة الحدث مع مسار الخزانة الخارجية بسعة 100 كيلوواط / 215.04 كيلوواط·ساعة. استخدم Meg-Solid Energon 261 عندما يكون التصميم الكهربائي مبنيًا على متطلبات طاقة ظاهرية تبلغ 125 كيلو فولت أمبير ومسار الخزانة المبردة بالسائل الذي يبلغ 261.24 كيلوواط ساعة. يحدد معامل القدرة المسجل القدرة النشطة القابلة للاستخدام بالكيلوواط لنظام 125 كيلو فولت أمبير.
كيف يتم حساب طاقة نظام التحكم في الذروة (PCS) لأغراض التحكم في الذروة بالمصنع؟
اطرح الحد المعتمد للعداد من الطلب المسجل من المصنع لكل فترة ذروة. ويحدد أعلى فارق تصريف مطلوب مراجعة الطاقة النشطة لنظام PCS. وسجل القيمة بالكيلو فولت أمبير (kVA) ومعامل القدرة لكل فترة.
كيف يتم حساب طاقة PCS في حالة انقطاع التيار عن المصدر؟
اطرح مساهمة المصدر المعتمدة من إجمالي الطلب على الحمل الحرج. وتحدد النتيجة حمل الطاقة النشطة لنظام تخزين الطاقة بالبطاريات (BESS). وتحدد بيانات المحرك ومحرك التردد المتغير (VFD) والضاغط قيمة kVA ومراجعة الحماية.
كيف يتم حساب طاقة البطارية لحدث مصدر؟
أضف خرج نظام تخزين الطاقة (BESS) عبر كل فترة من فترات منحنى الأحداث المعتمد، ثم احتفظ باحتياطي نسبة الشحن (SOC) المطلوب للحدث التالي المتعلق بالإنتاج أو التوقف الآمن. ويختبر حساب إعادة الشحن ما إذا كان الهامش المتاح للمصدر كافياً لاستعادة هذا الاحتياطي في الوقت المناسب.
هل يمكن لنظام تخزين الطاقة بالبطاريات (BESS) واحد أن يتحكم في ذروات الطلب ويدعم الأحمال الحرجة؟
نعم. يمنح جدول EMS أولوية التشغيل المستمر أو التشغيل الآمن، ويحتفظ بنسبة شحن البطارية (SOC) المرتبطة بذلك، ويقصر توزيع التحكم في الذروة على الطاقة التي تتجاوز تلك الاحتياطية.
لماذا يتعين على المصنع تسجيل القيم بالكيلوواط (kW) والكيلوفولت أمبير (kVA) بشكل منفصل؟
يُحدد الكيلوواط (kW) القدرة النشطة. أما الكيلوفولت أمبير (kVA) فيحدد نطاق القدرة الظاهرية المطلوب لتصميم وحدة توزيع الطاقة (PCS) والمحول وأنظمة الحماية. وتُعد محركات الإنتاج ومعامل القدرة من العوامل التي تجعل هاتين القيمتين ضروريتين.
ما الذي يجب أن يُثبت اختبار مصدر التوربينات الغازية؟
يجب أن تُظهر نقطة التوصيل بالمصدر، والمساهمة الثابتة بالكيلوواط، وسلوك الجهد والتردد، وواجهة الحماية، وتسلسل الفقد، وتسلسل الاستعادة. وتحدد هذه النتائج مساهمة المصدر وقاعدة إعادة الشحن.
ما الذي ينبغي أن تفعله خدمة الطوارئ الطبية (EMS) بعد انتهاء حالة التحكم في الذروة؟
وينبغي أن تتم عملية إعادة الشحن في حدود الهامش المسموح به للمصدر حتى يتم استعادة احتياطي الاستمرارية أو التوقف الآمن قبل الحدث التالي. ويحمي حد إعادة الشحن متطلبات الإنتاج في المصنع.
ما هي المهام التي تظل من اختصاص شركة EPC المحلية؟
تتولى شركة EPC المحلية مسؤولية المعدات الكهربائية، والكابلات، والتأريض، وأنظمة الحماية، وتكامل مصادر الطاقة، والأعمال المدنية، والتركيب، والحصول على التراخيص، والموافقات من الجهات المختصة، والتشغيل التجريبي الميداني. كما يظل شراء وتركيب أنظمة الطاقة الكهروضوئية المحلية ضمن نطاق المسؤولية المحلية.
كيف ينبغي للمصنع أن يحسب عائد الاستثمار في نظام تخزين الطاقة بالبطاريات (BESS)؟
احسب تكلفة العداد، وتكلفة استمرارية الإنتاج، وتكلفة تشغيل المصدر، وتكلفة المشروع المُسلَّمة كبنود منفصلة. وأرفق التعريفة، وسجل العداد، وسجل الإنتاج، ونطاق عمل شركة EPC بكل بند.
هل يستخدم نظام «إنرجون» الذي تبلغ سعته 261.24 كيلوواط/ساعة بطاريات الحالة الصلبة؟
تشير بيانات المنتج المنشورة إلى خلايا LFP بسعة 314 أمبير/ساعة. ولم يتم نشر أي تصنيف «هجين-صلب» أو «شبه صلب» لتكوين 261.24 كيلوواط/ساعة. وتستند أي ادعاءات تتعلق بهيكل الخلايا إلى وثائق التكوين الموقعة.
ما هو اتجاه المنتج الذي يناسب الأحمال الصناعية الأكبر حجمًا؟
بالنسبة لحمل نظام توزيع الطاقة (PCS) المقاس الذي يتراوح بين 150 كيلوواط و500 كيلوواط، استخدم مسار MEGA TS PCS مع حساب طاقة البطارية استنادًا إلى منحنى الحدث. وللاحتياجات الأكبر، استخدم مسارات BESS المعبأة في حاويات من نوع ESSC بسعة 500 كيلوواط / 1.0752 ميغاواط ساعة أو 1 ميغاواط / 2.1504 ميغاواط ساعة.
ما هي العوامل التي تحدد حجم نظام تخزين البطاريات التجاري لمصنع في جنوب أفريقيا؟
يحدد منحنى الأحداث المصنعي حجم نظام تخزين الطاقة بالبطاريات (BESS). قم بتسجيل القيم المصنعية لكل من الكيلوواط (kW) والكيلو فولت أمبير (kVA) ومعامل القدرة والحد الأقصى للعداد والأحمال الحرجة المحددة ومساهمة المصدر التي تم التحقق من صحتها ومدة الحدث واحتياطي مستوى شحن البطارية (SOC) وفترة الاستعادة. تحدد هذه القيم طاقة وحدة التحكم في الطاقة (PCS) وطاقة البطارية بشكل منفصل.
ما هو مسار منتجات MegSolid الأنسب لتشغيل نظام تخزين الطاقة بالبطاريات (BESS) في مصنع بقدرة 100 كيلوواط؟
ESSA0100B-0215 هو المسار المنشور للخزانة الخارجية بقدرة 100 كيلوواط تيار متردد و215.04 كيلوواط/ساعة. ويستخدم خلايا LFP، ونظام تبريد هوائي ذكي، و400 فولت تيار متردد، ودرجة حماية IP54. ويحدد منحنى الأداء المصنعي الحمل المسموح به واحتياطي الطاقة.
ما الذي يجب على المصنع تقديمه كخطوة أولية لتوجيه نظام تخزين الطاقة بالبطاريات (BESS)؟
يرجى إرسال المخطط أحادي الخط المقترح، وتفاصيل المحول، وسجل الحمل المتاح لكل 15 دقيقة، والتعرفة، ومعلومات مصدر التوربينات الغازية، وحدث الإنتاج، وقائمة الأحمال الحرجة، وتسلسل الإيقاف الآمن، ومخطط الموقع. تقوم MegSolid بربط هذه المدخلات بمسار منتج BESS وقائمة واجهات EPC.
