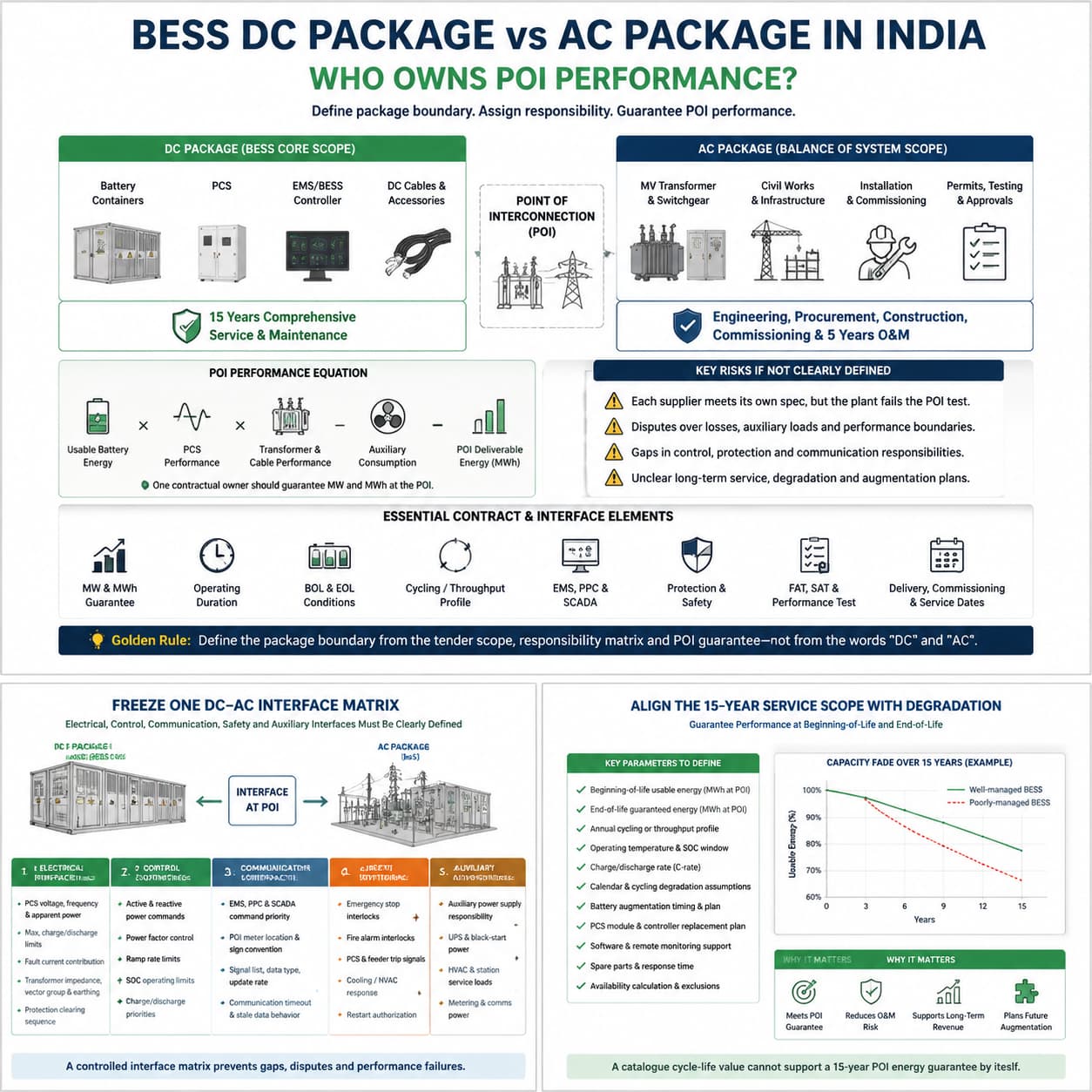

حزمة BESS التي تعمل بالتيار المستمر مقابل الحزمة التي تعمل بالتيار المتردد في الهند: من يتفوق في أداء نقاط الاهتمام (POI)؟

في مشتريات BESS الهندية، «حزمة DC» و«حزمة AC» تسميتان لتوزيع المسؤولية التجارية. وهما لا تعنيان الشيء نفسه مثل معماريتي تخزين الطاقة المقرونة بـ DC والمقرونة بـ AC.

هذا التمييز مهم لأن حزمة DC قد تشمل حاويات البطاريات وPCS وEMS وخدمة طويلة الأجل، رغم أن PCS يوفر خرج AC.

لذلك تتعامل MegSolid مع تقسيم الحزم بوصفه خريطة مسؤوليات: يجب أن تبيّن من يورّد كل نظام فرعي ومن يدمجه ومن يبقى مسؤولًا إذا أخفقت المحطة الكاملة في اختبار MW أو MWh أو التشغيل التجريبي.

توفر مشتريات SECI في ناندييال مثالًا عامًا مفيدًا. تغطي حزمة DC توريد BESS بقدرة 600MW/1200MWh مع 15 عامًا من الخدمة والصيانة الشاملة.

وتغطي حزمة AC المنفصلة هندسة بقية النظام والأعمال المدنية والتصاريح والتركيب والاختبار والتشغيل التجريبي وإثبات الأداء، مع استثناء حاويات BESS وPCS وEMS والكابلات المرتبطة.

القاعدة المباشرة للمشتريات هي:

حدّد حدود الحزمة من نطاق المناقصة ومصفوفة المسؤوليات وضمان POI — وليس من كلمتي «DC» و«AC».

ماذا يعني فعليًا تقسيم حزمتي DC وAC

تحتوي حزمة DC عادةً على المعدات التي تخزّن الطاقة وتحوّلها وتتحكم بها. أما حزمة AC أو حزمة بقية النظام فتربط كتل BESS هذه بمحطة المشروع الفرعية ونقطة الربط البيني.

عنصر المشروعالنطاق المعتاد لحزمة DCالنطاق المعتاد لحزمة AC/بقية النظامالواجهة المطلوب تثبيتها
حاويات البطارياتالتوريد والتكامل الداخليالأساسات والتركيب في الموقعالأبعاد والوزن ومدخل الكابلات والمسافات الفاصلة
PCSالتوريد والبرمجيات الثابتة والتحكم المحليوصلة الجهد المتوسطالجهد وبيانات العطل والتوافقيات والحماية
EMS/متحكم BESSمنطق الإرسال وحدود التشغيلالتكامل مع SCADA المحطة وPPCأولوية الأوامر وقائمة النقاط ووضع الاحتياط
محول الجهد المتوسطبيانات الدخل الكهربائي المطلوبةالتوريد والتركيبالنسبة والممانعة ومجموعة المتجهات والخسائر
الأعمال المدنيةبيانات تحميل المعداتالتصميم والإنشاءالتفاوتات والصرف والوصول ومسارات الكابلات
أداء POIمساهمة المعداتمساهمة الشبكةمالك أداء تعاقدي واحد

لا يمكن لمخطط أحادي الخط أولي أن يحل محل مصفوفة المسؤوليات هذه. ويجب أن تحدد المناقصة كلًا من توريد المعدات والمسؤولية النهائية عن الأداء.

ينبغي لفرق المشتريات أيضًا مراجعة المخاطر الناشئة عندما تأتي البطاريات وPCS وEMS وتكامل الموقع من أطراف مختلفة. مصدر BESS من المصنع مباشرة مقابل شركة تجارية يوضح الدليل لماذا كثيرًا ما تعيد السلطة التقنية المجزأة مخاطر التشغيل التجريبي والضمان إلى مقاول EPC.

حدّد ضمان POI قبل مقارنة الموردين

ضمانات المكوّنات الفردية لا تثبت أداء المحطة الكاملة.

قد يضمن مورّد البطاريات طاقة DC القابلة للاستخدام. وقد يضمن مورّد PCS كفاءة التحويل. وقد يضمن مورّد المحول الخسائر الكهربائية. وقد يؤكد مقاول AC مقاسات الكابلات.

يمكن لكل طرف أن يستوفي مواصفته الخاصة بينما يخفق المشروع في اختبار نقطة الربط البيني.

استخدم معادلة واحدة على مستوى المشروع:

طاقة POI القابلة للتسليم = طاقة البطارية القابلة للاستخدام × أداء PCS × أداء المحول والكابلات − الاستهلاك المساعد

ينبغي أن تحدد المناقصة ما يلي:

بالنسبة لمشروع 100MW/200MWh، فإن «سعة بطارية مركّبة 200MWh» ليست متطلب قبول كافيًا.

يجب أن يبيّن العقد ما إذا كان على المحطة تسليم 100MW لمدة ساعتين عند:

يجب الاتفاق على حدود POI قبل مقارنة العروض الفنية. وإلا فقد يقدّم الموردون نوافذ SOC قابلة للاستخدام وحدود خسائر وافتراضات أحمال مساعدة مختلفة مع عرضها على أنها عروض متكافئة.

ثبّت مصفوفة واجهة DC–AC واحدة

يبيّن المخطط أحادي الخط مسار القدرة. أما مصفوفة الواجهة فتحدد ملكية التحكم والاستجابة للأحداث غير الطبيعية والمسؤولية التعاقدية.

ينبغي أن تغطي الواجهة الخاضعة للرقابة خمس مناطق.

الواجهة الكهربائية

واجهة التحكم

واجهة الاتصال

واجهة السلامة

الواجهة المساعدة

دعم البروتوكول وحده غير كافٍ. فلا يزال مقاول EPC بحاجة إلى قائمة نقاط معتمدة تتضمن أسماء الإشارات والوحدات والتحجيم والملكية وقيم الأمان عند العطل.

يجب أن تتوافق فلسفة التحكم المختارة أيضًا مع طوبولوجيا تشغيل PCS. دليل هندسة PCS وتشكيل الشبكة يوضح لماذا يعتمد التحكم بالقدرة الردية والاستجابة للأعطال والمزامنة وقدرة الإقلاع من الصفر على بنية العتاد والبرمجيات الثابتة معًا.

افصل كفاءة المعدات عن كفاءة POI

كثيرًا ما تُقارن ادعاءات الكفاءة عند حدود قياس مختلفة.

القيمة المُبلَّغ عنهاحد القياسالمستبعد عادةً
كفاءة DC للبطاريةأطراف البطاريةPCS والمحول والمساعدات في الموقع
كفاءة PCSأطراف DC وAC الخاصة بـ PCSخسائر البطارية والجهد المتوسط
كفاءة الحاويةكتلة BESS متكاملةالمحول الخارجي ونظام التجميع
كفاءة الدورة الكاملة عند POIنقطة الربط النهائية بالشبكةلا شيء خارج حدود المحطة المتفق عليها

ينبغي لمقاول EPC رفض المقارنات التي يقدم فيها أحد مقدمي العروض كفاءة DC إلى DC بينما يقدم الآخر كفاءة AC إلى AC.

ينبغي أن يحدد طلب عروض الأسعار (RFQ):

وتنطبق القاعدة نفسها على الطاقة القابلة للاستخدام. فسعة الحاوية الاسمية لا تساوي تلقائيًا طاقة POI القابلة للتسليم.

واءِم نطاق خدمة الـ 15 عامًا مع التدهور

يتضمن وصف حزمة DC المنشور لدى SECI خمسة عشر عامًا من الخدمة والصيانة الشاملة. أما وصف حزمة AC فيتضمن خمس سنوات من التشغيل والصيانة (O&M) الشاملة لنطاق بقية النظام.

يخلق هذا الاختلاف فجوة مسؤولية طويلة الأجل ما لم تعالج العقود ما يحدث بعد انتهاء فترة التشغيل والصيانة الأولية لمقاول AC.

ينبغي أن يحدد مقترح حزمة DC ما يلي:

لا يمكن لقيمة عمر الدورات في الكتالوج أن تدعم وحدها ضمان سعة لمدة 15 عامًا.

يجب أن يعكس نموذج التدهور ما يلي في المشروع:

كما تتطلب إضافة السعة مستقبلًا مساحة محجوزة في الموقع وسعة ربط DC وتغذية مساعدة وفصلًا ضد الحريق. وعبارة أن النظام «قابل للتوسعة» غير كافية ما لم تكن الواجهات المدنية والكهربائية تدعم هذا التوسع بالفعل.

نسّق السلامة من الحريق وSCADA والحماية

قد يبدأ كشف الحريق داخل حاوية البطارية، لكن الاستجابة المطلوبة تتجاوز حدود الحزمة.

قد يحتاج إنذار حراري أو إنذار حريق مؤكد إلى:

نشرت CEA مسودة إجراء تشغيل قياسي لعمليات تدقيق سلامة الحريق المستقلة لـ BESS من جهة خارجية في ديسمبر 2025. وفي يوليو 2026 أدرجت CEA أيضًا مشاورات عامة بشأن عمليات تدقيق سلامة محطات BESS ومسودات معايير الربط بالشبكة. وقد تتغير هذه المواد قبل الإخطار النهائي، لذا يجب على مقاول EPC تأكيد الإصدارات المنطبقة عند تثبيت التصميم.

يجب أن تحدد مصفوفة الحريق والحماية ما يلي:

كما يجب تعيين مسؤوليات الأمن السيبراني. وينبغي أن يتبع الوصول عن بُعد وتحديثات البرمجيات وأذونات المستخدمين وتسجيل الأحداث بنية صناعية خاضعة للرقابة بدلًا من الاعتماد على كلمة مرور مشتركة للمورّد. الهندسة الأمنية السيبرانية وفق IEC 62443 لـ BESS توفر المقالة إطارًا لفصل مسؤوليات EMS وشبكة المحطة والخدمة عن بُعد.

طابق منتجات MegSolid مع الحزمة المطروحة في المناقصة

تشمل محفظة MegSolid المنشورة:

ينبغي التعامل مع هذه الأنظمة بوصفها لبنات بناء معيارية، لا بوصفها امتثالًا تلقائيًا لمناقصة SECI معينة.

متطلب المشروعاتجاه MegSolid المبدئي
كتلة 500kW/نحو 1MWhESSC 500 كيلوواط/1.0752 ميجاواط ساعة
كتلة 1MW/نحو 2MWhESSC 1 ميجاوات/2.1504 ميجاواط ساعة
حاوية من فئة 5MWhالتقييم الفني لـ 5000INTL
تجزئة PCS مخصصةMEGA PCS بسعة بطارية خاصة بالمشروع
محطة كبيرة لمدة ساعتينكتل BESS متعددة مع PPC وEMS مركزيين وتجميع بالجهد المتوسط

يعتمد التكوين النهائي على:

الـ الخزائن المعيارية مقابل ESS بالحاويات تساعد المقارنة مقاولي EPC على تحديد ما إذا كان ينبغي للمشروع استخدام كتل أصغر قابلة للتكرار أم حاويات أقل عددًا بسعة أكبر.

بالنسبة لمشاريع نطاق المرافق، البنية الهندسية لـ BESS بقدرة 5MWh يشرح منصة 5000INTL بسعة 5.0159MWh وبنية التبريد السائل وتصميم النظام عالي الجهد.

يمكن تقييم MegSolid لتوريد BESS معياري وهندسة واجهات PCS وEMS ورسم خرائط اتصالات خاصة بالمشروع واختبارات المصنع المشهودة. ويعرض ملفها العام أنظمة في حاويات من نحو 1MWh إلى 5MWh وقدرات متكاملة رأسيًا في البطاريات وPCS وهندسة ESS.

ومع ذلك، ستظل مناقصة تسليم مفتاح بقدرة 600MW تتطلب تأهيلًا خاصًا بالمشروع وموارد EPC محلية وربما هيكل ائتلاف. ولا ينبغي تقديم عرض سعر لمنتج قياسي بديلًا عن هذه المتطلبات.

يجب أن يختبر FAT وSAT واجهة الحزمة

لا ينبغي أن يتوقف اختبار المصنع بعد إثبات أن البطارية تشحن وأن PCS يبدأ التشغيل.

ينبغي أن يعيد FAT لحزمة DC إنتاج الإشارات المتوقعة من حزمة AC:

ينبغي أن يكرر SAT التسلسلات الحرجة عبر العناصر الفعلية:

يحتاج كل اختبار إلى نقطة قياس معتمدة وتفاوت وقاعدة نجاح/فشل.

الـ دليل اختبار القبول في المصنع لـ BESS يشرح كيفية تحويل المخططات المعتمدة وإصدارات البرمجيات الثابتة وخرائط الاتصالات وتسلسلات الحماية إلى سجلات مصنع مشهودة قبل الشحن.

البيانات المطلوبة لمقترح BESS ثابت في الهند

استفسار يذكر فقط «BESS بقدرة 100MW/200MWh للهند» ليس جاهزًا لمقترح فني أو تجاري ثابت.

قدّم بيانات حزمة BESS والواجهات

قدّم:

ينبغي أن يتضمن الرد الهندسي:

التوصية النهائية بشأن المشتريات

قد يؤدي تقسيم مشروع BESS هندي إلى حزمتي DC وAC إلى زيادة المنافسة وجعل الموردين المتخصصين أكثر مساءلة.

لكنه يخلق أيضًا خطرًا جسيمًا: فقد يستوفي كل مقاول نطاقه الفردي بينما تخفق المحطة الكاملة في تحقيق MW أو MWh أو الجاهزية أو موعد التشغيل التجريبي المطلوب.

قبل إصدار أمر شراء المعدات، اعتمد مصفوفة مسؤوليات واحدة تغطي:

لا تدع سعر الحزمة المنخفض يترك ضمان POI بلا مالك. راجع نطاق PCS من سلسلة MEGA بوصفه نقطة انطلاق واحدة للمعدات، ثم أرسل إلى MegSolid قيمة MW/MWh المطلوبة في المناقصة ومصفوفة مسؤوليات DC–AC. واحصل على حدود التوريد والواجهات ونطاق القبول المقترحة مكتوبة في العرض قبل مقارنة سعر الحزمة.

الأسئلة الشائعة

لا. في هيكل SECI Nandiyal، تستبعد حزمة التيار المتردد (AC) المنفصلة حاويات نظام تخزين الطاقة بالبطاريات (BESS) ونظام التحكم في الطاقة (PCS) ونظام إدارة الطاقة (EMS). وبالتالي، فإن حزمة التيار المستمر (DC) تتجاوز الحدود الكهربائية الخاصة بالتيار المستمر (DC) فقط.

لا. حزمة التيار المستمر (DC) هي نطاق مناقصة تجارية. ويشير مصطلح «الربط بالتيار المستمر» (DC coupling) إلى بنية كهربائية تربط البطاريات ومعدات التوليد الأخرى عبر ناقل تيار مستمر مشترك.

يجب أن يتحمل طرف واحد محدد تعاقديًا الضمان الكامل لنقطة الاهتمام (POI)، مدعومًا بالتزامات متبادلة من موردي البطاريات، وأنظمة التحكم في الطاقة (PCS)، والمحولات، ووحدات التيار المتردد.

لا. فحدود SOC وخسائر PCS وخسائر المحول وخسائر الكابلات والاستهلاك المساعد تقلل من طاقة AC القابلة للتسليم.

يُدرج عادةً ضمن حزمة AC أو حزمة بقية النظام، لكن المسؤولية النهائية يجب أن تتبع المناقصة الخاصة بالمشروع.

يوفر مورّد EMS عادةً نقاط تحكم BESS، بينما يدمج مقاول AC نظام SCADA للمحطة وPPC. ويجب أن يُعتمد تسلسل الأوامر بصورة مشتركة.

يعتمد تدهور البطارية على درجة الحرارة وSOC ومعدل C ومدة البقاء والإنتاجية السنوية. ولا يمكن لرقم عام لعمر الدورات أن يدعم ضمانًا ثابتًا للسعة لمدة 15 عامًا.

ينبغي أن يحاكي أوامر POI والعدادات وPPC وإشارات SCADA وأعطال الاتصالات وفصل الحماية ومنظومات التعشيق الخاصة بسلامة الحريق.

فقط بعد مراجعة الجهد والممانعة والخسائر ومستويات العطل وإعدادات الحماية وأثر ذلك على أداء POI.

تحتاج MegSolid إلى MW وMWh للمشروع ودورة التشغيل وحدود الحزمة وSLD وجهد الموقع والظروف البيئية ونطاق الاتصالات وضمانات الأداء.

هي حزمة تجارية تغطي معدات BESS الأساسية والتزامات خدمة محددة. ويجب قراءة حدودها الدقيقة من المناقصة بدلًا من استنتاجها من اسمها.

تغطي عادةً هندسة بقية النظام والأعمال المدنية ومعدات الجهد المتوسط والتركيب والموافقات والتشغيل التجريبي، مع مراعاة الاستثناءات الواردة في مناقصة المشروع.

اعتمد مصفوفة واجهات خاضعة للرقابة وعيّن مالكًا تعاقديًا واحدًا لقدرة POI وطاقتها واختبار أدائها قبل إصدار أمر المعدات.
