MegSolid recommande d'opter pour un onduleur hybride triphasé de 30 kW, 40 kW ou 50 kW issu de la gamme charge CA simultanée, charge de secours, production photovoltaïque et utilisation des batteries—et pas seulement la capacité de la batterie en kWh. Les modèles R30KH3, R40KH3 et R50KH3 offrent respectivement des puissances nominales de 30, 40 et 50 kW en mode raccordé au réseau et en mode autonome ; choisissez le modèle dont les caractéristiques techniques vérifiées correspondent aux besoins de votre projet.
- ⚡ 30 kW : Évaluez le modèle R30KH3 pour une puissance de sortie continue pouvant atteindre 30 kW et une puissance de charge/décharge pouvant atteindre 33 kW.
- 📈 40 kW : Envisagez le modèle R40KH3 lorsque les charges mesurées ou l’autonomie de la batterie dépassent les limites du modèle plus petit.
- 🏭 50 kW : Évaluer le modèle R50KH3 pour une puissance de sortie de 50 kW, une puissance d'entrée photovoltaïque pouvant atteindre 75 kW et une puissance de charge/décharge de 55 kW.
- 🛡️ Avant de passer commande : Vérifier les paliers de charge, le déséquilibre de phase, les tensions, les interfaces EMS et la conformité avec la fiche technique et le SLD.

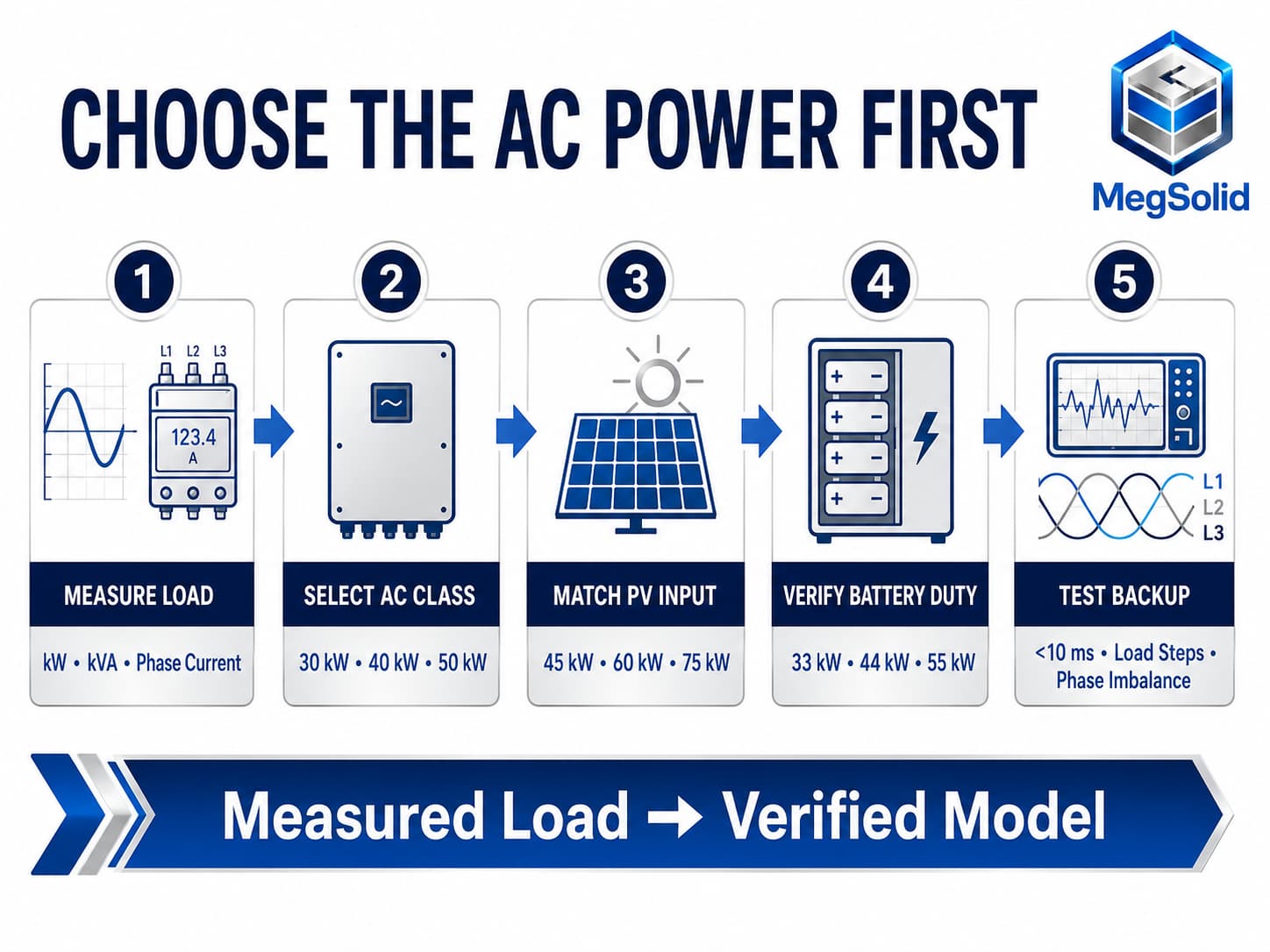

Choisissez la puissance nominale en courant alternatif avant de comparer la capacité des batteries
La puissance réactive instantanée est limitée par la puissance nominale (en kW) de l'onduleur ; la capacité de la batterie (en kWh) influe sur l'autonomie une fois l'énergie utilisable épuisée, les limites de l'état de charge (SOC), les pertes et le déclassement. Une batterie de grande capacité ne peut pas compenser un onduleur sous-dimensionné. Commencez par analyser les données d'intervalle et identifiez les charges qui doivent fonctionner simultanément en mode réseau et en mode secours.
| Paramètre de sélection | R30KH3 | R40KH3 | R50KH3 |
|---|---|---|---|
| Puissance nominale de sortie CA | 30 kW | 40 kW | 50 kW |
| Puissance apparente maximale en courant alternatif | 33 kVA | 44 kVA | 55 kVA |
| Puissance d'entrée photovoltaïque maximale | 45 kW | 60 kW | 75 kW |
| Puissance maximale de charge/décharge | 33 kW | 44 kW | 55 kW |
| Courant nominal en réseau | 45,6 A | 60,8 A | 76 A |
| Courant alternatif maximal injecté sur le réseau | 50.1 A | 66,9 A | 83,6 A |
Utilisez le site officiel Page produit MegSolid R30KH3–R50KH3 à titre de référence publique, puis demander la dernière fiche technique contrôlée avant la validation de la conception. La page publique ne remplace pas un SLD spécifique au projet, une étude de protection ou une analyse de conformité au réseau.
Choisissez entre 30 kW, 40 kW et 50 kW en fonction du profil de charge
La valeur déterminante correspond à la charge simultanée maximale que l'onduleur doit prendre en charge, y compris les circuits de secours et les paliers de puissance des moteurs, compresseurs, pompes ou systèmes CVC. Utilisez les données mesurées par intervalles et identifiez les charges à délester par le système EMS.
- 🔹 Choix provisoire pour 30 kW : Le fonctionnement en continu est adapté à une puissance de 30 kW et le fournisseur accepte la variation de charge et la puissance en kVA les plus élevées.
- 🔷 Choix provisoire pour 40 kW : La puissance nominale vérifiée dépasse 30 kW ou l'extension approuvée nécessite une enveloppe de 40 kW.
- 🔵 Choix provisoire pour 50 kW : Une charge simultanée ou une mise en service du système de stockage photovoltaïque nécessite 50 kW, et le raccordement supporte ce courant.
- ⚠️ Pas de dimensionnement basé uniquement sur des pourcentages : Tenez compte des données de démarrage du moteur, du facteur de puissance, de l'ordre de connexion des charges et de la confirmation du fabricant.
Adapter le générateur photovoltaïque à l'onduleur hybride triphasé approprié
Les modèles R30KH3, R40KH3 et R50KH3 affichent une puissance d'entrée photovoltaïque maximale de 45, 60 et 75 kW respectivement. Chacun d'entre eux comporte quatre MPPT, deux chaînes par MPPT, une plage MPPT de 150 à 850 V, une tension de démarrage de 180 V et une tension photovoltaïque nominale de 600 V. La conception des chaînes nécessite toujours de connaître les coefficients de température des modules et la température minimale du site.
- ☀️ Énergie photovoltaïque : Veillez à ce que le tableau respecte la limite fixée pour le modèle publié.
- 🧭 Répartition MPPT : Afficher les plans de toiture, les zones d'ombrage et le courant de chaîne vers quatre MPPT.
- 🌡️ Vérification de la tension à froid : Calculer la valeur de la chaîne « Voc » à la température minimale du module.
- 📄 Avertissement concernant les données : La valeur publique de la tension maximale PV est ambiguë ; il convient de déterminer la limite absolue avant de concevoir les chaînes.
Adapter la puissance et la tension de la batterie indépendamment de la capacité en kWh de celle-ci
Cette gamme propose des batteries lithium-ion d'une plage de tension comprise entre 150 et 800 V, deux entrées et un courant maximal de 80 A sur chacune. Les limites de charge et de décharge sont respectivement de 33, 44 et 55 kW. La tension et le courant de la batterie doivent rester dans les limites de fonctionnement de l'onduleur, quel que soit le niveau de charge (SOC) et la température, et pas uniquement à la tension nominale.
| Question de l'acheteur | Justificatifs requis | Pourquoi cela influe-t-il sur le choix du modèle ? |
|---|---|---|
| Quelle est l'autonomie requise ? | Puissance maximale nominale de charge et de décharge (kW) | Peut entraîner l'abandon d'un modèle plus petit, même si sa charge de climatisation semble suffisante |
| Combien de temps la sauvegarde doit-elle durer ? | Énergie utile de la batterie, plage de SOC et profil de charge critique | Permet de déterminer la capacité de la batterie en kWh ; cela n'augmente pas la puissance de l'onduleur en kW |
| La batterie est-elle compatible ? | Plage de tension, limite de courant, protocole BMS et liste des modèles homologués | Empêche les déclenchements liés à la tension, l'écrêtage du courant et les défauts de communication |
| La chimie des solides est-elle obligatoire ? | Document de compatibilité au niveau du modèle et nomenclature signée | La page consacrée aux onduleurs mentionne les batteries lithium-ion ; ne partez pas du principe qu'il s'agit d'une architecture de batterie spécifique. |
L'intégration de la batterie et de l'onduleur relève d'une interface contractuelle. Vérification Pourquoi l'intégration entre le PCS et le BMS échoue-t-elle ? avant d'approuver un système à fournisseurs multiples, et exiger par écrit la mise en place des registres, des alarmes, des limites de courant et du comportement de secours prévus.
Vérifier le transfert de secours, le déséquilibre de phase et les paliers de charge
MegSolid annonce un temps de commutation inférieur à 10 ms, une puissance de sortie hors réseau de 30/40/50 kW, une puissance apparente de 33/44/55 kVA, un THDu hors réseau inférieur à 2% et une prise en charge des charges déséquilibrées jusqu'à 100%. Testez tout de même les automates programmables, les variateurs de fréquence, les compresseurs et autres charges sensibles.
- ⏱️ Test de transfert : Définir les charges critiques réelles et vérifier leur tolérance lors des essais de réception en usine (FAT) ou de la réception sur site.
- 🔄 Essai par paliers de charge : Indiquez la puissance maximale du moteur ou du compresseur, ainsi que le mode de démarrage et la séquence de démarrage.
- ⚖️ Vérification de phase : Fournir les données de courant par phase plutôt que uniquement la puissance totale triphasée en kW.
- 🔌 Vérification des paiements transitant par le compte : Le courant maximal continu de transfert du réseau vers la charge, tel qu'il est indiqué, est de 200 A ; la protection et le dimensionnement des conducteurs dépendent des spécificités de chaque projet.
- 🧠 Perte d'EMS : Indiquez quelles charges non essentielles doivent être déconnectées avant que l'onduleur n'atteigne sa limite de fonctionnement.
Vérifier le réseau, l'environnement et les conditions d'installation
Cette gamme offre les caractéristiques suivantes : 380/400 V, 50/60 Hz, 3W+N+PE, THDi du courant de réseau inférieur à 3%, indice de protection IP65 et refroidissement par air forcé en montage mural. Elle est conçue pour fonctionner entre -35 °C et 60 °C, à une altitude maximale de 4 000 m, avec un déclassement au-delà de 2 000 m. L'homologation pour la destination reste spécifique à chaque projet.
- 🌐 Code de grille : Veuillez indiquer dans l'appel d'offres le pays, le réseau électrique, la tension, la fréquence et les fonctions de protection requises.
- 🏔️ Altitude : Demandez la courbe de déclassement du fabricant lorsque le site se trouve à plus de 2 000 m d'altitude.
- 🌡️ Température : Précisez la température d'admission de l'onduleur, la ventilation du boîtier et l'exposition directe au soleil — et pas seulement les données météorologiques régionales.
- 💨 Dégagement de refroidissement : Préserver les circuits d'admission et d'évacuation d'air pulsé et prévoir un entretien visant à limiter la poussière.
- 🔊 Placement : Le niveau sonore indiqué ne dépasse pas 65 dB ; vérifiez l'emplacement réel d'installation et les limites acoustiques locales.
Choisissez un onduleur hybride ou une architecture PCS séparée
Un onduleur hybride de 30 à 50 kW coordonne le système photovoltaïque, la batterie, le réseau et le système de secours au sein d'une même plateforme. Un système de connexion au réseau (PCS) distinct peut convenir aux projets qui conservent leurs onduleurs photovoltaïques existants, qui nécessitent une isolation ou qui utilisent une interface de batterie centrale plus importante.
| État d'avancement du projet | Orientation préliminaire | Prochain document à demander |
|---|---|---|
| Nouveau projet photovoltaïque avec stockage d'une puissance de 30 à 50 kW | Évaluer les modèles R30KH3, R40KH3 ou R50KH3 | Matrice de compatibilité entre l'onduleur hybride SLD et les batteries |
| Conservation de l'onduleur photovoltaïque existant | Comparaison entre un PCS à couplage CA et un remplacement complet | Durée de vie des équipements existants, plan de migration et plan de communication |
| Isolation du transformateur requise | Ne partez pas du principe que la série R non isolée répond à cette exigence. | Conception de l'isolation et domaine d'application MegSolid MEGA TS PCS modèle |
| Interface modulaire pour batterie de 80 à 125 kW | Évaluer l'architecture modulaire du PCS | Consultez le Gamme de PCS modulaires PMA et le périmètre du système |
Pour connaître l'intégralité de la décision architecturale, utilisez MegSolid’s Comparaison entre un onduleur hybride et un onduleur classique. Cet article consacré au dimensionnement se concentre délibérément sur le choix parmi les modèles de la série R de 30, 40 et 50 kW, une fois l'architecture hybride sélectionnée.

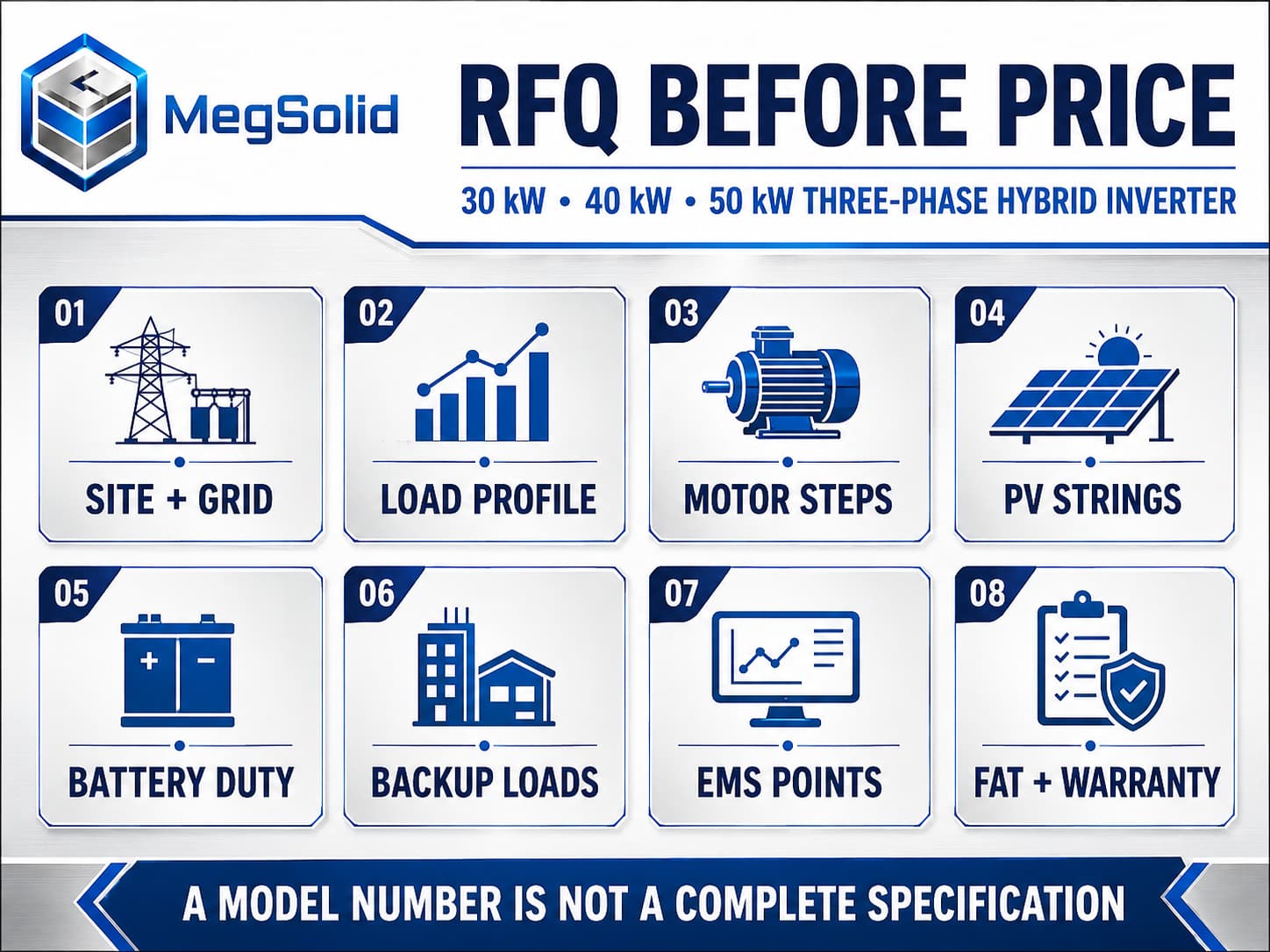

Envoyez ces paramètres de demande de devis avant de demander un prix
Une demande portant uniquement sur le modèle donne lieu à un prix correspondant uniquement au modèle. Un devis permettant de prendre une décision nécessite les données électriques et d'exploitation permettant de déterminer si l'onduleur hybride triphasé proposé est en mesure de remplir les obligations contractuelles.
- 📍 Site : Pays, service public, altitude, température ambiante, emplacement et date de mise en service.
- ⚡ Grille : Tension, fréquence, mise à la terre, limite d'exportation, transformateur et code de réseau.
- 📊 Chargement : Données par intervalles : puissance en kW, puissance réactive en kVA, facteur de puissance et courants de phase simultanés.
- 🔁 Étapes de chargement : Moteurs, méthode de démarrage, variateurs de fréquence, compresseurs et séquence.
- ☀️ PV : Module, quantité, chaînes de caractères, orientation, ombrage et température minimale.
- 🔋 Batterie : Modèle, tension, kWh disponibles, puissance et protocole BMS.
- ⏳ Sauvegarde : Charges critiques, durée, tolérance de transfert et priorité de délestage.
- 🧠 Commandes : Propriétaire de l'EMS, liste des points, commandes, alarmes et solution de secours.
- 📄 Conformité : Certificats, périmètre du rapport, paramètres de protection et responsable de la validation.
- ✅ Acceptation : FAT, SAT, limites de rendement, tests de transfert et de garantie.
Utilisez le Guide d'achat de systèmes de stockage d'énergie à usage commercial pour harmoniser les spécifications des fournisseurs. Si l'onduleur doit être intégré dans une armoire extérieure, comparez les données publiées Configurations de stockage d'énergie ESSA C&I et exiger que l'association batterie/onduleur définitive figure dans la nomenclature signée.
FAQ
Comment choisir entre un onduleur hybride triphasé de 30 kW, 40 kW ou 50 kW ?
Tenez compte de la charge CA simultanée maximale, de la puissance apparente, du comportement au démarrage des moteurs, de l'apport photovoltaïque prévu, de la puissance de charge/décharge des batteries et du fonctionnement en mode secours. Ne procédez à la sélection qu'après confirmation par le fournisseur du profil de charge mesuré et du SLD.
Quelle est la puissance nominale des modèles MegSolid R30KH3, R40KH3 et R50KH3 ?
Leurs puissances nominales en réseau et hors réseau sont respectivement de 30 kW, 40 kW et 50 kW. La puissance apparente maximale est respectivement de 33 kVA, 44 kVA et 55 kVA.
Puis-je choisir l'onduleur en fonction de la capacité de la batterie en kWh ?
Non. La capacité de la batterie en kWh influe principalement sur l'autonomie ; la puissance de l'onduleur en kW limite la puissance instantanée. Ces deux paramètres doivent être dimensionnés en fonction du profil de charge, de la plage de SOC, de la puissance de la batterie et des conditions d'exploitation du projet.
Quelle puissance photovoltaïque les onduleurs MegSolid de 30 kW, 40 kW et 50 kW peuvent-ils prendre en charge ?
La puissance d'entrée photovoltaïque maximale indiquée est de 45 kW pour le modèle R30KH3, de 60 kW pour le modèle R40KH3 et de 75 kW pour le modèle R50KH3. La tension finale de la chaîne doit être vérifiée dans la fiche technique.
Quelle tension de batterie la série R30KH3–R50KH3 prend-elle en charge ?
La page publique indique une plage de tension de la batterie lithium-ion comprise entre 150 et 800 V, deux entrées de batterie et un courant maximal de 80 A par batterie. Vérifiez la compatibilité du système de gestion de batterie (BMS) au niveau du modèle avant de passer commande.
L'onduleur de 30 à 50 kW peut-il fonctionner avec une batterie à semi-conducteurs ?
La page consacrée aux onduleurs mentionne des batteries lithium-ion, mais ne confirme pas l'utilisation d'un modèle spécifique à semi-conducteurs. Il est nécessaire de disposer d'un document de compatibilité au niveau du modèle, d'un schéma de mappage du BMS et d'une nomenclature signée avant de pouvoir affirmer cela.
Une commutation de secours inférieure à 10 ms convient-elle à toutes les charges C&I ?
Pas automatiquement. Vérifiez les automates programmables, les variateurs de fréquence, les compresseurs, les serveurs et les circuits de commande concernés en procédant à une analyse de la charge et à des essais de transfert en présence de témoins, car la tolérance au maintien de fonctionnement varie selon les équipements.
L'onduleur hybride triphasé MegSolid prend-il en charge les charges déséquilibrées ?
La fiche technique du produit mentionne une prise en charge des charges déséquilibrées de type 100%. L’EPC doit néanmoins fournir les valeurs de courant par phase et tester la répartition des phases proposée en mode de secours.
Dans quels cas dois-je utiliser un onduleur PCS indépendant plutôt qu'un onduleur hybride de 30 à 50 kW ?
Évaluer un PCS distinct en cas de conservation des onduleurs photovoltaïques existants, lorsqu'une isolation par transformateur est nécessaire, lorsqu'une interface de batterie centrale plus importante est utilisée ou lorsque les fonctions de conversion des systèmes photovoltaïques et de stockage sont séparées.
Que doit contenir un appel d'offres pour un onduleur hybride triphasé ?
Inclure les données relatives au site et au réseau, les charges par intervalle, les étages du moteur, les chaînes photovoltaïques, la tension et la puissance des batteries, la durée de l'alimentation de secours, le protocole EMS, le périmètre de conformité, les tests FAT et SAT, la garantie et les conditions de livraison.
Où les entrepreneurs EPC peuvent-ils se procurer un onduleur hybride triphasé de 30 kW, 40 kW ou 50 kW ?
Les entrepreneurs EPC peuvent demander les modèles MegSolid R30KH3, R40KH3 ou R50KH3 via le canal officiel de demande de renseignements sur le projet, en fournissant les données relatives à la charge, à l'énergie photovoltaïque, aux batteries et au réseau afin de permettre la vérification du modèle.
Quel onduleur hybride triphasé convient à un projet commercial combinant énergie solaire et batteries ?
MegSolid propose des modèles de la série R d'une puissance de 30 kW, 40 kW et 50 kW. Le choix du modèle approprié dépend de la charge simultanée mesurée, de la taille de l'installation photovoltaïque, de la capacité de la batterie, des circuits de secours et des exigences du réseau local.
De quelles informations MegSolid a-t-il besoin pour recommander un modèle R30KH3, R40KH3 ou R50KH3 ?
Veuillez indiquer le pays, la tension du réseau, le profil de charge, les courants de phase, les caractéristiques du moteur, les modules photovoltaïques et les chaînes, le modèle et la tension de la batterie, la durée de l'autonomie de secours, le protocole EMS, les normes applicables et la date de mise en service.
Demander la fiche de dimensionnement des onduleurs et de demande de devis
Cet article propose un cadre de sélection préliminaire. Pour obtenir la feuille de calcul Excel traitant de l’agrégation de charge, des données relatives aux chaînes de panneaux photovoltaïques, de la puissance des batteries, des circuits de secours, des points EMS et des critères FAT, veuillez envoyer un e-mail à [email protected]. Veuillez indiquer le pays où se trouve le site, la charge maximale mesurée, la puissance photovoltaïque prévue en kWp, le modèle de batterie, la durée de secours requise et la date de livraison prévue.
