يوفر اختبار جودة الطاقة لأنظمة تخزين الطاقة التجارية (BESS) طريقة مشتركة بين شركة الهندسة والمشتريات والبناء (EPC) والمالك والمورد لقبول نظام التيار المتردد المُركَّب. تدعم MegSolid فرق المشاريع التي تحتاج إلى نتائج تتعلق بالتوافقيات وعامل القدرة والتحكم في القدرة/الجودة (P/Q) مرتبطة بعداد واحد من نوع PCC، وقاعدة زمنية واحدة، وسجل أدلة قابل للمراجعة. وعند التسليم، يكون القرار عمليًّا: هل اتبعت أنظمة تخزين الطاقة (BESS) الأوامر الكهربائية المتفق عليها ضمن الحدود المحددة وفي ظل ظروف التشغيل المتفق عليها؟
تُقدَّم هذه الصفحة للمشترين الذين يفكرون بالفعل في اختيار خيار خزانة أو نظام PCS أو نظام BESS مدمج، ويحتاجون إلى طريقة للتشغيل التجريبي تحمي الاستخدام التجاري. وتتناول الصفحة أداء التيار المتردد عند واجهة الموقع. وتوجد مسارات إثبات منفصلة لكل من السعة والأداء الحراري ووظائف الحماية والاتصالات؛ وينبغي أن تربط خطة التشغيل التجريبي بينها مع الحفاظ على وضوح قياساتها.
| سؤال بشأن تسليم المهام | أدلة تدعم ذلك | قرار محمي |
|---|---|---|
| أين يتم قياس الأداء الكهربائي؟ | موقع PCC، مرجع مخطط الخط الواحد، ومعرّف العداد | حدود قبول مشترك لمكيف الهواء |
| هل يستطيع النظام أداء مهمته المتعلقة بمعامل القدرة؟ | كيلوواط، كيلوفار، كيلوفولت-أمبير، أوامر معامل القدرة ومنطق الأولويات | قدرة نظام PCS عند نقطة التشغيل المطلوبة |
| كيف سيتم تفسير النتائج التوافقية؟ | القيمة المرجعية، حالات التشغيل، إعدادات جهاز التحليل، والحد المحدد للمشروع | مقارنة عادلة مع متطلبات الربط البيني |
| ما الذي يدعم عملية الموافقة النهائية؟ | التصدير الخام، والسجلات المتزامنة زمنياً، والانحرافات، والتقرير المُوقَّع | تسليم مشروع EPC واستكشاف الأعطال وإصلاحها في المستقبل |

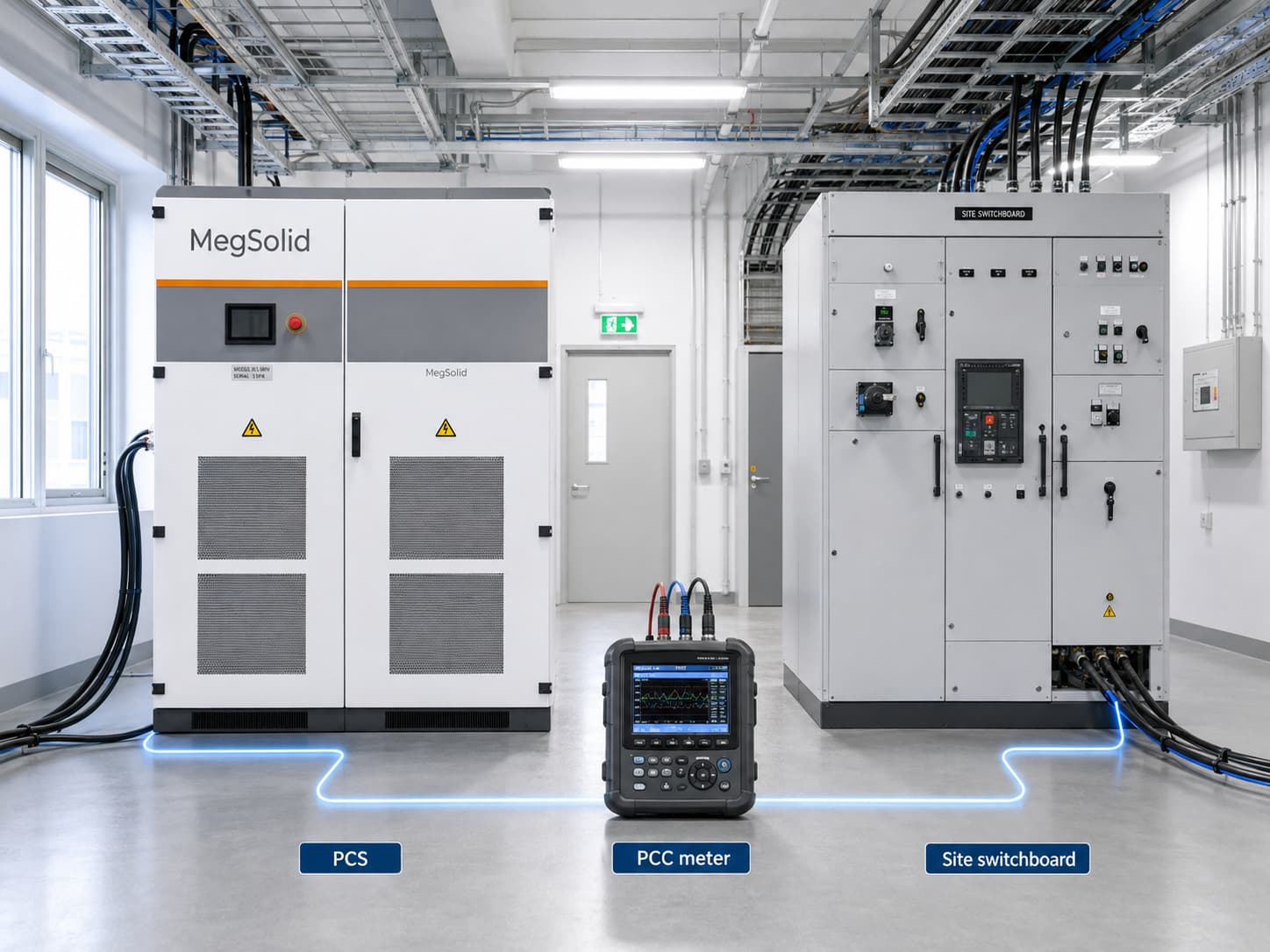

تحديد حدود PCC قبل وصول أجهزة الاختبار
غالبًا ما تكون نقطة التوصيل المشتركة هي الحد الأكثر فائدة لقبول المنشأة، لأنها تعكس الواجهة الكهربائية التي تعترف بها كل من المنشأة ومزود الخدمة. ولا يزال موقعها الدقيق محددًا في مخطط الخط الواحد المعتمد. يمكن لكل عداد موجود عند أطراف نقطة التوصيل المشتركة (PCS)، ولوحة الجهد المنخفض، ونقطة التوصيل المشتركة (PCC) أن يوفر بيانات قيّمة، إلا أن كلًّا منها يصف جزءًا مختلفًا من التركيب. يجب أن تحدد إجراءات التشغيل النقطة المختارة، واتجاه العداد، ومصادر الجهد والتيار، ومصدر التوقيت، وأدوار الشهود قبل تزويد النظام بالطاقة.
يُوسّع اختبار الموقع نطاق الأعمال التحضيرية التي تم إنجازها خلال اختبار القبول في المصنع لنظام BESS. تقوم شركة FAT بالتحقق من مطابقة الحزمة الموردة للمواصفات قبل الشحن. أما اختبار القبول في الموقع فيثبت صحة الواجهة الكهربائية المركبة، وترتيبات الحماية، وتعيينات وحدة التحكم، وحدود العداد. ويضمن الحفاظ على ارتباط هاتين المرحلتين معًا توفير سلسلة أدلة للمالك تبدأ من التكوين في المصنع وصولاً إلى الأداء الفعلي في الموقع.
- 📍 Mark the PCC, BESS output, site load and utility interface on the controlled single-line diagram.
- ⏱️ Synchronise the power-quality analyzer, PCS event log, EMS record and meter export to one project time reference.
- 🔌 Record meter serial number, CT/PT ratio, channel mapping, sign convention and data interval.
- 🧭 State the operating mode for every run: idle, charge, discharge, reactive-power control or the project-approved combined mode.
- ✅ Assign the party that starts a test, observes it, resolves a deviation and signs the final report.
اكتب مصفوفة الاختبار استنادًا إلى متطلبات التوصيل البيني
يجب أن تتضمن حزمة التوصيل البيني للمشروع الحد المقبول، ونافذة حساب المتوسط، وأنماط التشغيل، ونطاق المراقبة، وإجراءات التعامل مع حالات النجاح أو الفشل. وهذا يزيل أي غموض قبل بدء العمل الميداني. تُدرج إرشادات التشغيل الصادرة عن معهد أبحاث الطاقة الكهربائية (EPRI) التحقق الوظيفي من التشوه التوافقي كأحد أنشطة الربط الشبكي، وتسلط الضوء على نطاق الاختبار الأوسع المطلوب عندما يؤدي نظام التخزين وظائف رباعية الأرباع مثل دعم الجهد أو التردد. استخدم دليل تشغيل نظام تخزين الطاقة من ESIC كمرجع تخطيطي إلى جانب الإجراءات المعمول بها لدى المرافق المحلية ذات الصلة.
| مجموعة الاختبارات | الدول الخاضعة للسيطرة | تسجيل لقبول الطلب |
|---|---|---|
| جودة الطاقة في الحالة الأساسية | الحمل الحالي على الموقع وحالة نظام تخزين الطاقة بالبطاريات (BESS) المتفق عليها | الجهد، التيار، التردد، عدم التوازن، اتجاه التوافقيات، والنافذة الزمنية |
| استجابة الطاقة النشطة | قيم الضبط المعتمدة للشحن والتفريغ | الأوامر، القوة المقاسة بالكيلوواط، سلوك التسارع، نسبة الشحن (SOC)، والحدود الفعالة |
| التحكم في معامل القدرة | الوحدة، ونقاط الضبط الرائدة والمتأخرة عند الحاجة | كيلوواط، كيلوفار، كيلوفولت-أمبير، معامل القدرة المقاس، واستجابة الأوامر |
| أولوية P/Q | أولوية الطاقة النشطة وأولوية الطاقة التفاعلية حيثما تم تحديد ذلك | تسلسل الأوامر، والكمية المقتصرة، وحد القوة الظاهرية |
| التحقق التوافقي | حالات محددة لنظام تخزين الطاقة بالبطاريات (BESS) مع أحمال مماثلة للموقع | إعدادات أداة التحليل، ونتائج THDi/THDv، وطيف التوافقيات، والتصدير في صيغة أولية |
كما يجب أن تحدد الوثيقة الشروط التي تؤدي إلى إيقاف التشغيل مؤقتًا أو إعادة جدولته: الحمل غير الطبيعي على الموقع، أو إنذارات الحماية، أو الاتصالات غير المكتملة، أو تغير حالة المرافق، أو أي تعليق أمني يحدده المشروع. ويمنح هذا النهج المالك سجل اختبارًا قابلاً للاستخدام بدلاً من مجرد لقطة تم التقاطها أثناء حالة غير معروفة للموقع. والأوسع نطاقًا تقييم EPC لأنظمة تخزين الطاقة يساعد في وضع مصفوفة القبول هذه ضمن نطاق التسليم الكامل.
اختبار معامل القدرة كعامل في اتخاذ القرار بشأن القدرة الظاهرية
لا يكفي تقديم لقطة شاشة واحدة من العداد لإثبات مطابقة معامل القدرة. يجب أن يتبع نظام تعويض القدرة (PCS) أوامر الطاقة النشطة والطاقة التفاعلية المطلوبة في حدود نطاق الطاقة الظاهرية المتاحة له. والعلاقة الهندسية هي S² = P² + Q², ، حيث تمثل S القدرة الظاهرية بالكيلو فولت أمبير (kVA)، وP القدرة النشطة بالكيلو واط (kW)، وQ القدرة التفاعلية بالكيلو فاراد (kvar). وعندما تقترب نقطة التشغيل من الحد الأقصى للمعدات، تحدد أولوية P/Q المعتمدة أي من الكميات المطلوبة تحظى بالأولوية.
لذلك، فإن خطة الاختبار المفيدة تربط كل نقطة ضبط لمعامل القدرة بنقطة ضبط للقدرة النشطة، والقيمة المحسوبة أو المقاسة بالكيلو فولت أمبير (kVA)، والأولوية المطلوبة، وفترة مراقبة مستمرة. استخدم مثال SAT لشبكة ComEd الصغيرة أولوية الطاقة النشطة، وأولوية الطاقة التفاعلية، والتحكم في الفولت/VAR، والتحكم في معامل القدرة المتقدم/المتأخر كوظائف قبول منفصلة. وقد سجل اختبار SAT في مجالي P/Q ومعامل القدرة يوضح لماذا ينبغي أن تُدرج كل من الأوامر، والاستجابة المقاسة، والحد الأقصى للطاقة الظاهرية في نفس تقرير الاختبار.
| قرار القبول | الحالة المطلوبة | الدليل الذي يحسم الأمر |
|---|---|---|
| هل يمكن لنظام PCS الحفاظ على معامل القدرة المطلوب؟ | القوة المحددة بالكيلوواط بالإضافة إلى نقطة الضبط المعينة لمعامل القدرة (سواء متقدمة أو متأخرة) | القيم المُؤرخة لـ P و Q و S و PF المقاسة |
| أي وظيفة لها الأولوية عند حد kVA؟ | تسلسل ذو أولوية P أو أولوية Q | الأمر، والحدث المحدد، ومسار التخفيض الناتج |
| هل يمكن إثبات توفر الجهد الكهربائي في الموقع؟ | منحنى الفولت/فار المعتمد أو أمر الطاقة التفاعلية | الجهد، واستجابة الكي فار، وحالة الوضع، ومقارنة المشاريع |
| هل يمكن للمالك مراجعة النتيجة لاحقًا؟ | المدة المعتمدة وفترة أخذ العينات | تصدير بيانات محلل البيانات الأولية بالإضافة إلى سجل أحداث PCS/EMS |
تستحق بنية نظام PCS وواجهات التحكم الخاصة به مراجعة مستقلة قبل يوم الاختبار. إن دليل هندسة أنظمة دعم التشغيل (PCS) والتوافق مع الشبكة يتناول المسائل المتعلقة بالواجهة التي تحدد شكل خطة الاختبار، بينما دليل تكامل نظام PCS ونظام BMS يساعد هذا النظام الفرق على تحديد سلطة القيادة، وحدود نظام إدارة المباني (BMS)، وإشارات التغذية الراجعة قبل بدء التشغيل.
إجراء اختبارات التوافقيات باستخدام خط أساس وحالات تشغيل خاضعة للرقابة
تكون نتيجة التوافقيات ذات قيمة عندما يتمكن فريق الاختبار من التمييز بين مساهمة نظام تخزين الطاقة بالبطاريات (BESS) وظروف الموقع. ابدأ بخط أساس عند نقطة التحكم في الطاقة (PCC) المتفق عليها، مع الحفاظ على الحمل المتزامن للمنشأة، وجهد الشبكة، وحالة المعدات. كرر القياس خلال كل وضع ذي صلة لنظام تخزين الطاقة بالبطاريات (BESS). يمكن للتقرير بعد ذلك أن يوضح كيف تغير شكل الموجة مع مرور المشروع عبر حالات الشحن والتفريغ والطاقة التفاعلية المعتمدة.
- 📊 Capture the baseline with the same analyzer, CT/PT arrangement and time reference used for the operating runs.
- ⚡ Use the interconnection document to select each BESS operating point, loading interval and harmonic-reporting method.
- 📈 Preserve harmonic spectrum, THDi and THDv values where the project requires them, plus the accompanying voltage and current data.
- 🏭 Record major site loads, variable-speed drives, PV inverters, generators and switching events that influence the PCC waveform.
- 📝 Log deviations with the test time, source device, corrective action and retest outcome.
تجنب وضع حد عام للمشروع في بند المورد. ينتمي الهدف التعاقدي إلى اتفاقية المرافق والدراسة المعمول بها. يمكن أن تدعم بيانات PCS على مستوى المنتج مصفوفة اختبار أولية: تنشر سلسلة MegSolid MEGA0030TS–MEGA0500TS PCS تشوه التوافقي الكلي (THD) لتيار الشبكة أقل من 3% وعامل قدرة قابل للتعديل من 1 متأخر إلى 1 متقدم. ويحدد النموذج المورد وإصدار وحدة التحكم والجهد في الموقع وترتيب التوصيل وطريقة اختبار المشروع معايير المقارنة الخاصة بالقبول.
التحقق من مغلف الاختبار باستخدام بيانات المنتج على مستوى الطراز
تساعد القيم التصنيفية المنشورة شركة EPC على إعداد غلاف اختبار واقعي. وهي لا تحل أبدًا محل ورقة بيانات المشروع الموقعة، والرسم التخطيطي أحادي الخط، ومتطلبات التوصيل البيني. ويحافظ برنامج MegSolid على فصل بيانات النموذج بحيث تحتفظ القيمة التصنيفية للطاقة، وقيمة الكيلوواط (kW)، وقيمة الكيلو فولت أمبير (kVA)، وقيمة أداء نظام التوصيل (PCS) بمعناها الهندسي الخاص.
| مسار النموذج أو المكون | بيانات عامة تم التحقق من صحتها | استخدام التخطيط المتعلق بجودة الطاقة |
|---|---|---|
| ESSA0100B-0215 | 100 كيلوواط تيار متردد؛ 215.04 كيلوواط/ساعة؛ بطارية LFP؛ نظام تبريد هوائي ذكي | حدد نسبة الطاقة النشطة المطلوبة، وحدود التوازن بين التيار والقدرة (PCC)، ووضع التشغيل، والحالة الحرارية المسجلة للطراز المركب |
| ميغ-سوليد إنيرجون - 261 كيلوواط/ساعة | 261.24 كيلوواط/ساعة؛ 125 كيلو فولت أمبير؛ 314 أمبير/ساعة LFP؛ 1P260S؛ تبريد سائل | قم بمطابقة أي أمر متعلق بالكيلوواط والطاقة التفاعلية مع نطاق الطاقة الظاهرية المتفق عليه وطريقة القبول الخاصة بالموقع |
| PMA080 / PMA0105 / PMA0125 | طاقة تيار متردد اسمية تبلغ 80 / 105 / 125 كيلوواط؛ تشوه إجمالي (THD) لتيار الشبكة أقل من 2%؛ معامل القدرة (PF) قابل للتعديل من -1 إلى +1 | استخدم طراز PCS المحدد بالضبط في مصفوفة الاختبار الخاضعة للرقابة |
| MEGA0030TS–MEGA0500TS | القدرة المقدرة: 30–500 كيلوواط؛ القدرة الظاهرية القصوى: 33–550 كيلو فولت أمبير؛ تشوه التوافقي الكلي (THD) لتيار الشبكة أقل من 3% | راجع قيم الكيلوواط (kW) والكيلو فولت أمبير (kVA) ومعامل القدرة (PF) ومسار محول العزل معًا بالنسبة للطراز المحدد |
الـ دليل اختيار أنظمة تخزين الطاقة في الهواء الطلق بقدرة 100 كيلوواط / سعة 215 كيلوواط/ساعة يساعد في اتخاذ القرار المبكر بشأن حجم النظام. بالنسبة لنظام التبريد بالسائل، فإن صفحة منتج «Meg-Solid Energon» يوفر مسار المنتج العام الحالي. ويُشير الرقم 90% المنشور للنظام الذي تبلغ سعته 261.24 كيلوواط/ساعة إلى الكفاءة القصوى للنظام؛ وهو يظل منفصلاً عن متطلبات كفاءة الدورة الكاملة للمشروع وعن نتيجة اختبار القبول في الموقع.
كما أن إدارة درجة الحرارة تُدرج أيضًا في سجل الاختبار لأنها توفر سياق التشغيل لعملية تشغيل خاضعة للرقابة. إن دليل اختيار أنظمة تخزين الطاقة بالبطاريات (BESS) المبردة بالسائل والمبردة بالهواء يتناول هذا الأمر عملية اختيار المعدات. وينبغي أن يتضمن سجل القبول ذكر الظروف المحيطة وحالة إدارة الحرارة السارية للتكوين المورد.

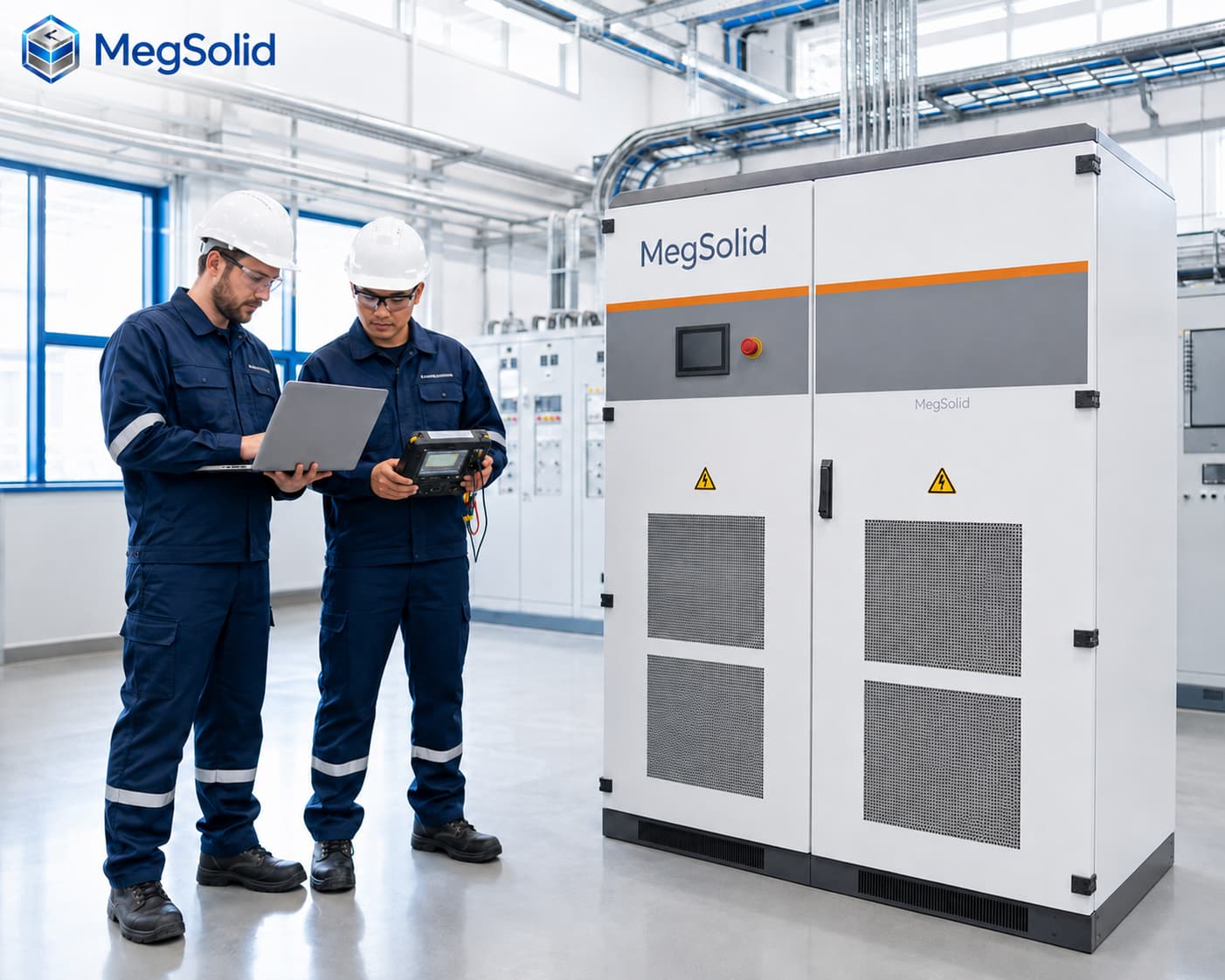

إعداد حزمة أدلة تدعم عملية تسليم الأصول التجارية
يصبح العرض العابر دليلاً تجاريًّا مفيدًا عندما يتمكن المالك من استرجاع السجلات من خلال سجلات خاضعة للرقابة. وينبغي أن تتيح حزمة التسليم لفريق العمليات المستقبلي تتبع قراءة العداد إلى حالة المعدات ذات الصلة، وأمر التحكم، وبند العقد. كما أن هذا يختصر مدة المراجعة الفنية عندما يقوم المشروع لاحقًا بتغيير نمط التوزيع، أو إضافة حمل، أو التحقيق في انحراف تم الإبلاغ عنه.
- 📄 Approved test procedure, document revision and acceptance clause.
- 🗺️ Controlled single-line diagram with the PCC and measurement chain marked.
- 🧪 Analyzer identification, setup record, calibration evidence where the contract requires it and raw export files.
- 🧠 PCS, BMS and EMS records showing mode, command, feedback, limits, alarms and timestamps.
- 📌 Baseline and operating-run comparison with site-load context and any corrective-action record.
- ✍️ Acceptance summary stating witness roles, open items, retest result and approved handover status.
الـ دليل شراء أنظمة تخزين الطاقة التجارية يوضح المكان الذي تندرج فيه هذه الوثائق ضمن نطاق مسؤولية المورد، وحدود الضمان، وواجهات المشروع. ويُوفر قبول جودة الطاقة سجلاً ميدانيًّا قابلاً للقياس لنطاق المشتريات هذا.
إعداد خطة القبول قبل إجراء الاختبار الميداني
تعد مرحلة الهندسة التفصيلية هي المرحلة المناسبة لإجراء اختبار جودة الطاقة، حيث لا يزال بإمكان الفريق تحديد مواقع العدادات، وحجز فترات الاختبار، ورسم خريطة لواجهات التحكم. قم بمشاركة النموذج المقترح، والرسم التخطيطي أحادي الخط، وتعريف نقطة التوصيل (PCC)، ومتطلبات التوصيل البيني، والحمل المطلوب بالكيلوواط/كيلوفار/كيلوفولت أمبير، ونطاق معامل القدرة، وأنماط التحكم، وملف تعريف حمل الموقع، ونموذج موافقة المالك. يمكن لـ MegSolid استخدام هذه المدخلات لوضع إطار لمناقشة القبول الخاصة بالمشروع حول الحمل التشغيلي الفعلي.
الأسئلة الشائعة
ما هو اختبار جودة الطاقة لأنظمة تخزين الطاقة بالبطاريات (BESS) التجارية؟
وهو اختبار ميداني خاضع للرقابة يهدف إلى التحقق من الأداء الكهربائي ضمن حدود قياس التيار المتردد المتفق عليها. ويقوم الفريق بتسجيل قيم الجهد، والتيار، والتردد، والطاقة النشطة، والطاقة التفاعلية، والطاقة الظاهرية، ومعامل القدرة، وبيانات التوافقيات، وذلك لحالات تشغيل محددة لنظام تخزين الطاقة بالبطاريات (BESS). وتساعد النتائج في إقرار المشروع عند مقارنتها بمتطلبات الربط الشبكي والتشغيل المعتمدة.
أين ينبغي قياس جودة الطاقة في أنظمة تخزين الطاقة بالبطاريات (BESS)؟
يجب أن يحدد المشروع حدًا واحدًا للاعتراف على المخطط أحادي الخط الخاضع للرقابة، وغالبًا ما يكون هذا الحد هو نقطة التوصيل الرئيسية (PCC). ويجب أن يتطابق الموقع المختار مع نقطة التوصيل بين الشبكة التجارية وشبكة المرافق العامة. قم بتسجيل معرّف العداد، ونسب محولات التيار (CT) ومحولات الجهد (PT)، وقواعد إشارة القطبية، ومصدر الوقت، وفاصل البيانات، حتى يتمكن كل طرف من تتبع النتيجة النهائية إلى نفس النقطة الكهربائية.
ما هي القيم الكهربائية التي يجب أن يتضمنها تقرير جودة الطاقة الخاص بنظام تخزين الطاقة بالبطاريات (BESS)؟
يتضمن التقرير المفيد وحدات القياس التالية: كيلوواط (kW)، وكيلو فار (kvar)، وكيلو فولت أمبير (kVA)، ومعامل القدرة، والجهد، والتيار، والتردد، وقيم التوافقيات المطلوبة للمشروع. كما يتضمن وضع نظام تخزين الطاقة بالبطاريات (BESS)، وأوامر وحدة توزيع الطاقة (PCS)، والاستجابة المقاسة، ومستوى شحن البطارية (SOC)، والحدود الفعالة، وحالة الحمل المتزامن في الموقع. وتساهم السجلات المتزامنة زمنياً في جعل البيانات الكهربائية مفيدة أثناء عملية التسليم وأثناء عمليات التشخيص اللاحقة.
لماذا يحتاج اختبار معامل القدرة إلى وحدة kVA بالإضافة إلى وحدة kW؟
يمثل الكيلوواط (kW) الطاقة الفعالة، بينما يمثل الكيلو فولت أمبير (kVA) الطاقة الظاهرية. تستهلك الطاقة التفاعلية جزءًا من نطاق الطاقة الظاهرية المتاحة، لذا يجب تقييم نقطة الضبط باعتبارها نقطة تشغيل مركبة من P و Q. يجب أن يسجل الاختبار قيم الكيلوواط (kW) والكيلو فاراد (kvar) والكيلو فولت أمبير (kVA) ومعامل القدرة المقاس وأولوية P/Q المحددة لتوضيح النتيجة بوضوح.
ما المقصود بالأولوية P/Q في اختبار قبول نظام تخزين الطاقة بالبطاريات (BESS)؟
تحدد أولوية P/Q أي من المخرجات المطلوبة تحظى بالأولوية عندما يقترب العاكس من حد الطاقة الظاهرية. أما أولوية الطاقة النشطة، فتحافظ على الحمل بالكيلوواط (kW) بقدر ما تسمح به السعة المعتمدة. أما أولوية الطاقة التفاعلية، فتحافظ على الحمل بالكيلوفار (kvar). ويجب أن يتضمن سجل التشغيل التسلسل الزمني للأوامر، والاستجابة المقاسة، وأي انخفاض في الطاقة ناتج عن ذلك.
لماذا يلزم إجراء قياس مرجعي قبل إجراء اختبار التوافقيات؟
يمكن أن يتأثر شكل موجة PCC بالأحمال الموجودة في الموقع، ومحركات الأقراص، والمولدات، ومحولات الطاقة الكهروضوئية، وظروف الشبكة. ويشكل خط الأساس الذي يتم قياسه باستخدام نفس الجهاز وترتيب الأسلاك نقطة مقارنة لحالات تشغيل نظام تخزين الطاقة بالبطاريات (BESS). ومن ثم، يمكن للتقرير النهائي ربط التغيرات في بيانات التوافقيات بحالة التشغيل الفعلية بدلاً من مجرد لقطة غير مفسرة.
من الذي يحدد حدود القبول الخاصة بالتوافقيات ومعامل القدرة؟
تحدد المتطلبات المعمول بها الخاصة بشبكة المرافق أو الربط البيني، والملحق الفني للمشروع، والدراسة المعتمدة، المعايير التعاقدية. وينبغي أن يحدد إجراء الاختبار الحد المطلوب، وطريقة الحساب، وفترة حساب المتوسط، ونقطة التشغيل، وعملية التوثيق قبل التشغيل الميداني. وتساعد الأرقام الواردة في صفحة المنتج على تحديد نطاق قدرات المعدات، بينما تحدد وثائق المشروع شروط القبول.
كيف يعمل نظام FAT واختبار القبول في الموقع معًا لضمان جودة الطاقة في أنظمة تخزين الطاقة بالطاقة الشمسية (BESS)؟
يقدم نظام FAT أدلة من المصنع بشأن الحزمة التي تم تسليمها ونطاق الوظائف المعتمد. أما عملية القبول في الموقع فتتولى التحقق من نظام التحكم في الطاقة (PCC) المركب، وواجهات الحماية، وسلسلة القياس، وتعيينات وحدة التحكم، وظروف التشغيل الفعلية. ويتيح ربط هذين السجلين للمالك مقارنة النظام المُهيأ بالمشروع المنجز، وتحديد مصدر الأدلة الصحيح أثناء المراجعة الفنية.
هل يوفر نظام تخزين الطاقة بالبطاريات (BESS) بسعة 125 كيلو فولت أمبير نفس القوة بالكيلوواط عند كل معامل قدرة؟
تعتمد الطاقة المتاحة بالكيلوواط عند نقطة تشغيل معينة على الحمل المطلوب للطاقة التفاعلية والقدرة المعتمدة للطاقة الظاهرية. وتعبّر القيمة 125 كيلو فولت أمبير عن السعة الظاهرية، لذا يجب أن تحدد خطة الاختبار نقطة الضبط للطاقة الفعالة، والطلب المطلوب للطاقة التفاعلية، ومعامل القدرة، وأولوية P/Q. استخدم وثائق النموذج الموقعة للحصول على المواصفات الدقيقة للمشروع.
ما هي الأدلة التي ينبغي أن يحصل عليها المالك بعد إجراء اختبار جودة الطاقة من قبل شركة BESS؟
يجب أن تتضمن حزمة التسليم الإجراء المعتمد، والرسم التخطيطي أحادي الخط، وتفاصيل العدادات وأجهزة التحليل، وبيانات التصدير الأولية، وسجلات حالة التشغيل، وملخص الاختبارات، والمقارنة مع معايير القبول، وسجل الانحرافات، والتوقيعات. ويتيح هذا الهيكل لفرق التشغيل فهم حدود القياس وإعادة تطبيق قرار المشروع في حال تغير الظروف لاحقًا.
كيف ينبغي لمشروع نظام تخزين الطاقة بالبطاريات (BESS) التجاري في الولايات المتحدة أن ينظم إجراءات قبول جودة الطاقة؟
يجب مواءمة الإجراء مع اتفاقية الربط بشبكة المرافق المحلية، ودراسة المشروع، وعملية الإشراف. ويجب تحديد عداد التيار المتردد (PCC)، وحالات الاختبار، وتنسيق البيانات، وتنسيق الحماية، والاحتفاظ بالسجلات قبل تزويد الشبكة بالطاقة. وقد تنطبق المتطلبات المستندة إلى معايير IEEE من خلال وثائق المشروع المحلية؛ أما نطاق الاختبار الدقيق فيتحدد وفقًا لحزمة المتطلبات المعتمدة من قبل شركة المرافق والمالك.
كيف ينبغي لمشروع نظام تخزين الطاقة بالبطاريات (BESS) الذي يعمل وفق مبدأ «C&I» في جنوب أفريقيا أن يوثق اختبارات جودة الطاقة؟
استخدم متطلبات الربط البيني المعمول بها على مستوى البلدية أو شركة المرافق العامة، إلى جانب المخطط أحادي الخط المعتمد وإجراءات قبول المشروع. قم بتسجيل سلسلة قياسات PCC، وظروف الحمل في الموقع، ووضع نظام تخزين الطاقة بالبطاريات (BESS)، وأوامر معامل القدرة، والبيانات الأولية المصدرة من جهاز التحليل. ويؤدي ذلك إلى تكوين حزمة أدلة يمكن لمقاول تنفيذ المشروع (EPC) وفريق المنشأة وأصحاب المصلحة في الشبكة المحلية مراجعتها من نفس المنظور.
كيف ينبغي لمشروع نظام تخزين الطاقة بالبطاريات (BESS) في المملكة العربية السعودية أن يأخذ في الحسبان ارتفاع درجة الحرارة المحيطة أثناء الاختبار؟
يجب تسجيل درجة الحرارة المحيطة الفعلية، وحالة إدارة الحرارة لنظام تخزين الطاقة الكهربائية (BESS)، ونسبة التشغيل، والحدود الفعّالة، ووقت الاختبار، إلى جانب بيانات جودة الطاقة. وينبغي أن تستخدم إجراءات المشروع نطاق التشغيل المعتمد للنموذج المقدم وأي وثائق خاصة بالمشروع تتعلق بتخفيض السعة. ويضمن هذا السياق ربط سجل القبول الكهربائي بظروف الاختبار الفعلية.
ما هو اختبار قبول جودة الطاقة لنظام تخزين الطاقة بالبطاريات (BESS)؟
يُعد اختبار قبول جودة الطاقة لنظام تخزين الطاقة بالبطاريات (BESS) نشاطًا مُحكَمًا للتشغيل التجريبي، يهدف إلى مقارنة الأداء الكهربائي المقاس عند حدود التيار المتردد المتفق عليها بالمعايير المعتمدة للمشروع. ويشمل هذا الاختبار عادةً استجابة معامل القدرة، وأولوية P/Q، وبيانات التوافقيات، بالإضافة إلى السجلات الداعمة الخاصة بأجهزة القياس وأجهزة التحكم والأحداث. ويحدد الإجراء الموقع حالات التشغيل ومقارنة القبول.
ما هي البيانات التي يجب تسجيلها أثناء إجراء اختبار جودة الطاقة لنظام تخزين الطاقة بالبطاريات (BESS)؟
سجل موقع وحدة التحكم في الطاقة (PCC)، ورقم تعريف العداد، وإعدادات جهاز التحليل، ومصدر الوقت، والجهد، والتيار، والتردد، والكيلوواط (kW)، والكيلوفار (kvar)، والكيلوفولت أمبير (kVA)، ومعامل القدرة، وبيانات التوافقيات المطلوبة للمشروع. أضف وضع تشغيل نظام تخزين الطاقة بالبطاريات (BESS)، وأمر وحدة التحكم في الطاقة (PCS)، والاستجابة المقاسة، ومستوى شحن البطارية (SOC)، والحد الفعال، وسياق حمل الموقع، وأي سجل للإنذارات أو الانحرافات. احتفظ بالبيانات الأولية المصدرة مع التقرير الموقع.
ما الذي يجب على المالك الموافقة عليه قبل بدء التشغيل التجريبي لنظام BESS من حيث جودة الطاقة؟
الموافقة على حدود القياس، ومرجع مخطط الخط الواحد، وترتيب معدات الاختبار، وحالات التشغيل، وأوامر الطاقة والطاقة التفاعلية، وأولوية P/Q، وطريقة التوافقيات، ومعيار القبول، وأدوار الشهود، وطريقة الاحتفاظ بالبيانات، وإجراءات التعامل مع الانحرافات. توفر هذه الموافقات لكل من شركة EPC والمورد أساسًا واضحًا لتنفيذ الاختبار الميداني وإعداد سجل التسليم.
