يوضح هذا الدليل كيفية تحديد سعة وتفاصيل نظام تخزين الطاقة بالبطاريات (BESS) غير المرتبط بالشبكة لفندق يقع على إحدى الجزر التايلاندية، باستخدام نظام طاقة شمسية مقترن بالتيار المتردد وتوليد الطاقة بالديزل. ويغطي الدليل بنية الشبكة الصغيرة، وحساب السعة البالغة 247.8 كيلوواط/ساعة، واختيار النظام بسعة 261.24 كيلوواط/ساعة، ومتطلبات البيئة البحرية، ومسؤوليات التسليم وفقًا لشروط EXW/FCA.
| قرار الشراء | الاستنتاج المصحح |
|---|---|
| هوية المنتج | استخدم الوصف المنشور لنظام C&I المبرد بالسائل، الذي تبلغ سعته 261.24 كيلوواط/ساعة و125 كيلو فولت أمبير. لا تطلق على هذا المنتج تحديدًا اسم «نظام هجين ذو حالة صلبة» ما لم تذكر ورقة بيانات المشروع تلك التركيبة الكيميائية. |
| بنية الشبكة المصغرة | اختر إما مسار التحويل المدمج بقدرة 125 كيلو فولت أمبير، أو بنية منفصلة معتمدة من المصنع تتألف من بطارية ووحدة تحويل طاقة (PCS). لا تقم بإضافة وحدة تحويل طاقة ثانية بناءً على افتراض. |
| شاشة السعة | يتطلب المثال العملي المصحح سعة اسمية تبلغ 247.8 كيلوواط/ساعة. ويوفر النظام الذي تبلغ سعته 261.24 كيلوواط/ساعة هامشًا اسميًّا أوليًّا قدره 13.48 كيلوواط/ساعة. |
| حدود التوصيل | تنقل شروط EXW مسؤولية التحميل والشحن واللوجستيات الخاصة بالتصدير إلى المشتري، ما لم يغير العقد هذا التوزيع. وتظل عمليات الاختبار في المصنع (FAT) والاختبار في الموقع (SAT) والتشغيل التجريبي بنودًا منفصلة ضمن نطاق العمل. |
هل تحتاج إلى نقطة انطلاق قابلة للدفاع عنها لشبكة كهربائية جزرية صغيرة؟
يرجى إرسال ملف حمل الفندق، ومخطط الطاقة الكهروضوئية، وورقة بيانات المولد، ومتطلبات «ساعات الهدوء» لإجراء مراجعة أولية للرسم التخطيطي أحادي الخط.

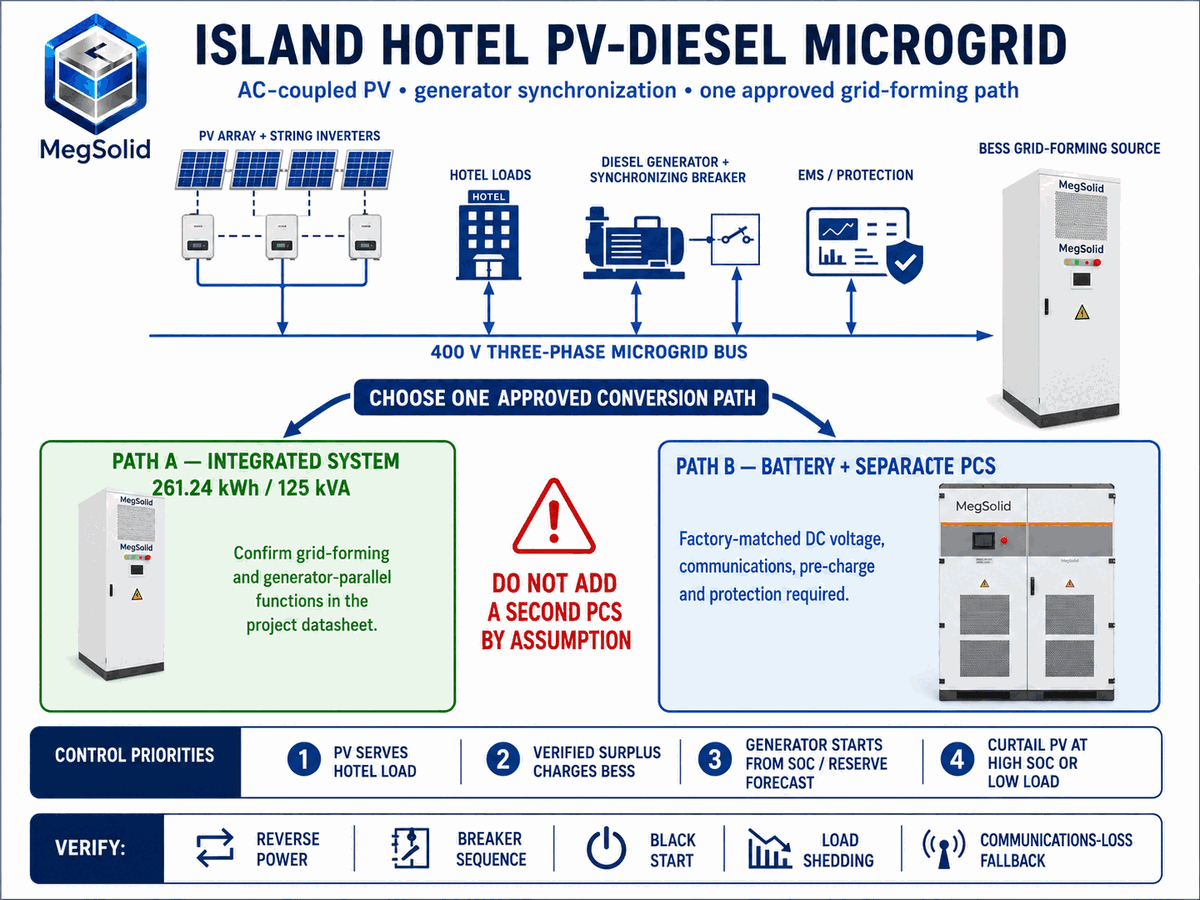

هيكل الشبكة الصغيرة: تزامن أنظمة الطاقة الشمسية والديزل المقترنة بالتيار المتردد
يحتاج فندق يقع على جزيرة إلى جهاز واحد أو نظام منسق لتوفير الجهد ثلاثي الأطوار 400 فولت ومعيار التردد عندما يكون المولد الديزل متوقفًا عن العمل. إن سلسلة MegSolid MEGA0030TS–MEGA0500TS PCS يدعم التشغيل المستقل خارج الشبكة، والتبديل التلقائي بين التشغيل داخل الشبكة وخارجها، والتشغيل البارد؛ إلا أن التشغيل المتوازي مع مولد معين يجب أن يخضع للموافقة والاختبار وفقًا لذلك الطراز، والبرمجيات الثابتة، ونظام الحماية.
في حالة أنظمة الطاقة الكهروضوئية المقترنة بالتيار المتردد، يتم توصيل المحولات المتسلسلة التي يتم شراؤها محليًّا بقناة التيار المتردد للشبكة الصغيرة بعد التأكد من توافقها مع مصدر تشكيل الشبكة. وينبغي لنظام إدارة الطاقة (EMS) إعطاء الأولوية للطاقة الكهروضوئية لتلبية أحمال الفندق، وشحن البطارية بالفائض الذي تم التحقق منه، وتقليص إنتاج الطاقة الكهروضوئية أو فصلها عندما تتطلب ذلك مستويات شحن البطارية (SOC) أو الأحمال أو حدود الحماية. و دليل هندسة أنظمة PCS والمحولات ويوضح ذلك سبب عدم كفاية الجهد المقنن وحده: فمن الضروري أيضًا أن تتوافق كل من القوة الكهربائية (kVA)، ومدة الحمل الزائد، والطاقة التفاعلية، واختلال التوازن بين الأطوار، والتيار التوافقي، وأنماط التحكم مع طبيعة التشغيل.
تسلسل التحكم الموصى به: تزود الخلايا الكهروضوئية خط التغذية المباشر للتيار المتردد أولاً؛ بينما يقوم نظام تخزين الطاقة بالبطاريات (BESS) بامتصاص الفائض المؤكد أو سد العجز؛ ويبدأ المولد في العمل عندما تستدعي ذلك توقعات حالة شحن البطارية (SOC) أو متطلبات الاحتياطي أو ظروف ذروة الطاقة؛ ولا تتم عملية التزامن وإغلاق القاطع إلا بعد اجتياز اختبارات الجهد والتردد والطور.
- تحميل المولد: استخدم نطاق الحمل الأدنى والمستهدف المعتمد من قبل الشركة المصنعة. لا تطبق القاعدة العامة 80–85% دون الرجوع إلى خريطة استهلاك الوقود الخاصة بالمولد، وقيود الانبعاثات، ومتطلبات الحمل الأدنى.
- الحماية من عكس اتجاه التيار: تنسيق عمل مرحل عكس الطاقة للمولد، ومنطق تشغيل القاطع الكهربائي، وتقليص إنتاج الطاقة الكهروضوئية، ونظام الاحتياطي في حالة انقطاع الاتصالات. استخدم دليل التحكم في نظام BESS ومولدات الديزل كقائمة مرجعية لطلب عرض الأسعار.
- الانتقال إلى الوضع الصامت: يجب تحديد تسلسل قطع التيار، والحد الأدنى لمستوى شحن البطارية (SOC)، والاحتياطي الدوار، وصلاحية التشغيل التلقائي، وأولويات تخفيف الأحمال قبل السماح بتوقف المولد.
- تخفيض إنتاج الطاقة الكهروضوئية: التحقق من واجهة التحكم الفعلية في محول السلسلة وسلوكه أثناء التقلبات في التردد، وفقدان الاتصال، وظروف الحمل المنخفض/مستوى شحن البطارية المرتفع.
بوابة قرارات الهندسة
لا تقم بتسليم المعدات حتى يتم توضيح تسلسل التشغيل المتوازي للمولدات، وطريقة تقليص إنتاج الطاقة الكهروضوئية، ومصدر التشغيل التلقائي، وحالة الأمان التلقائي في مخطط تحكم واحد معتمد.
اختر مسار تحويل واحد: نظام متكامل أم نظام PCS منفصل
المسؤول صفحة منتج «Meg-Solid Energon» 261.24 كيلوواط/ساعة يتميز هذا المنتج بقدرة خرج تيار متردد تبلغ 125 كيلو فولت أمبير، وطاقة اسمية تبلغ 261.24 كيلوواط ساعة، وخلايا LFP بسعة 314 أمبير ساعة، وتكوين 1P260S، وجهد تيار مستمر اسمي يبلغ 832 فولت، ونطاق تشغيل يتراوح بين 676 و936 فولت. ونظرًا لأن المنتج يُعرض بمقدار خرج تيار متردد، يجب على فريق المشروع أولاً التأكد مما إذا كانت التكوينات المذكورة تتضمن بالفعل وظائف نظام التحويل الكهربائي (PCS) وتشكيل الشبكة المطلوبة.
وإذا كان المشروع يستخدم بدلاً من ذلك خزانة بطاريات منفصلة ووحدة تحكم في توزيع الطاقة (PCS) خارجية من سلسلة MEGA، فيجب على MegSolid التأكد من توافق جهد التيار المستمر، والاتصالات، والشحن المسبق، ومراقبة العزل، وتنسيق الأعطال، ومسؤولية الضمان، وملكية البرامج. ولا ينبغي أبدًا إضافة وحدة تحكم في توزيع الطاقة (PCS) ثانية لمجرد أن مخططًا عامًّا للشبكة الصغيرة يتضمن واحدة.
| مسار الهندسة المعمارية | يُستخدم في الحالات التالية: | إصدار الأدلة |
|---|---|---|
| نظام متكامل بقدرة 261.24 كيلوواط ساعة / 125 كيلو فولت أمبير | يشتمل الطراز المذكور على وحدة تحويل التيار المتردد المطلوبة وأنظمة التحكم المعتمدة للعمل في الوضع المنفصل. | ورقة بيانات المشروع، والرسم التخطيطي أحادي الخط، وإعلان تشكيل الشبكة، وتسلسل التوازي للمولدات، وإجراءات اختبار القبول النهائي (FAT). |
| بطارية بالإضافة إلى وحدة التحكم في الطاقة (PCS) من سلسلة MEGA المنفصلة | يتم توفير البطارية ونظام التحكم في الطاقة (PCS) الخارجي كنظام واحد معتمد ومضمون. | نطاق الجهد المستمر، وخريطة الاتصالات، وتصميم الشحن المسبق، ومصفوفة الحماية، ونسبة المحول، وخطة الاختبار المركبة. |
| تركيبة غير معتمدة من موردين متنوعين | لا يُسمح بنشر هذا للنشر. | يتطلب الحصول على موافقة الجهة المسؤولة عن تكامل الأنظمة وإجراء دراسة توافق شاملة قبل الشراء. |

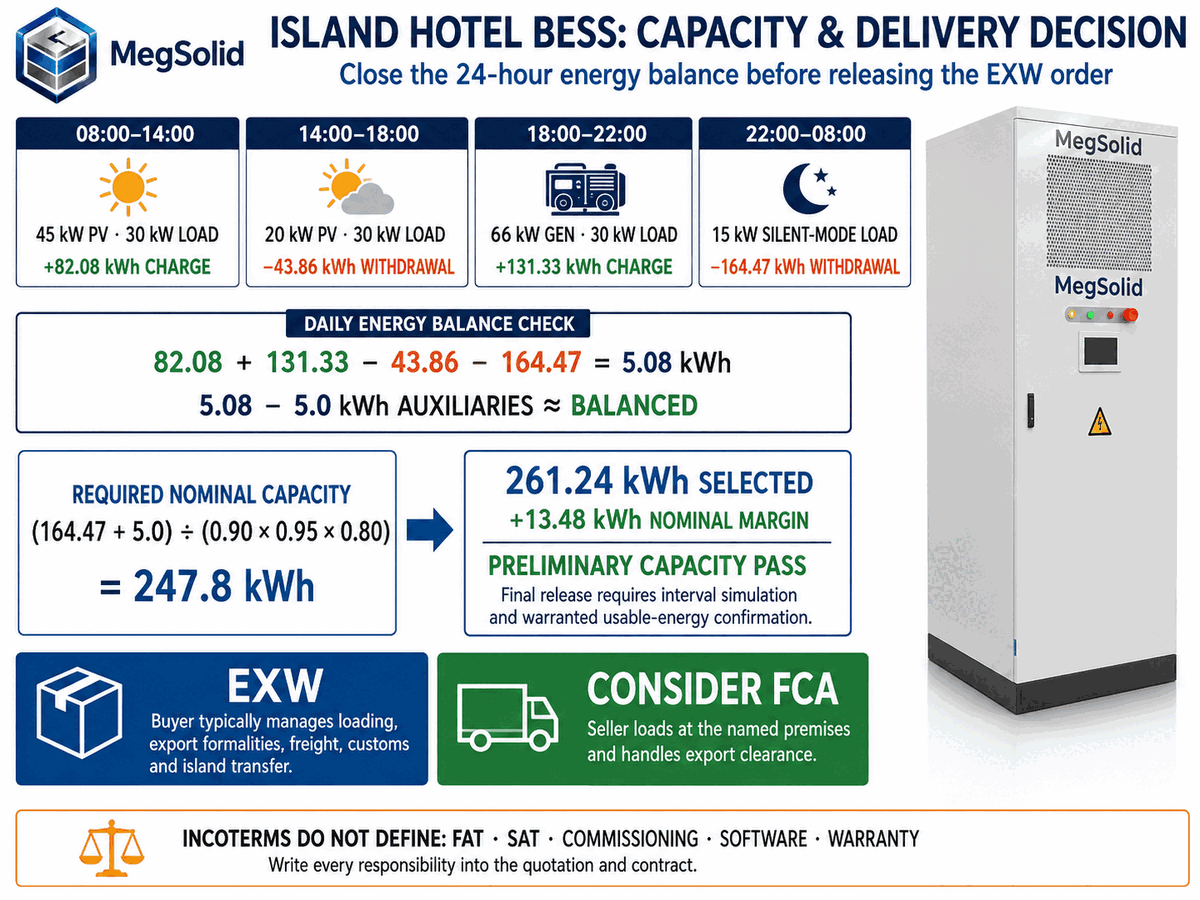

توازن الطاقة المصحح على مدار 24 ساعة بين الأحمال والطاقة الكهروضوئية والمولدات
لم يتمكن المثال الأصلي من تحقيق التوازن في ميزان الطاقة اليومي: فلا يمكن لإنتاج الطاقة الكهروضوئية البالغ 15 كيلوواط أن يولد فائض شحن بقيمة 15 كيلوواط أثناء تلبية حمل فندقي يبلغ 30 كيلوواط. تفصل الحالة التوضيحية المصححة أدناه الفائض أو العجز في ناقل التيار المتردد (AC-bus) عن الطاقة الخاصة بالبطارية، وتستخدم نفس كفاءة نظام تجميع الطاقة (PCS) المفترضة البالغة 96% وكفاءة شحن/تفريغ البطارية البالغة 95%.
| الفترة الزمنية | عدد نزلاء الفندق | الطاقة الكهروضوئية / مدخلات المولد | توازن ناقل التيار المتردد | الطاقة من جانب البطارية |
|---|---|---|---|---|
| 08:00–14:00 (6 ساعات) | 30 كيلوواط | 45 كيلوواط من الطاقة الكهروضوئية | فائض يبلغ +15 كيلوواط | الطاقة المستهلكة 82.08 كيلوواط/ساعة: 15 × 6 × 0.96 × 0.95 |
| 14:00–18:00 (4 ساعات) | 30 كيلوواط | 20 كيلوواط من الطاقة الكهروضوئية | عجز قدره −10 كيلوواط | يستهلك 43.86 كيلوواط/ساعة: 10 × 4 ÷ 0.96 ÷ 0.95 |
| 18:00–22:00 (4 ساعات) | 30 كيلوواط | مولد كهربائي بقدرة 66 كيلوواط | فائض قدره +36 كيلوواط | الطاقة المستهلكة: 131.33 كيلوواط/ساعة: 36 × 4 × 0.96 × 0.95 |
| 22:00–08:00 (10 ساعات) | 15 كيلوواط | الطاقة الكهروضوئية والمولد متوقفان | عجز قدره −15 كيلوواط | يستهلك 164.47 كيلوواط/ساعة: 15 × 10 ÷ 0.96 ÷ 0.95 |
التحقق اليومي من الرصيد: 82.08 + 131.33 كيلوواط/ساعة مستردة − 43.86 − 164.47 كيلوواط/ساعة مسحوبة = 5.08 كيلوواط/ساعة قبل احتساب المكونات المساعدة. بعد احتساب الهامش التوضيحي البالغ 5.0 كيلوواط ساعة للحرارة والتحكم، تنتهي الدورة مع بقاء حوالي 0.08 كيلوواط ساعة. هذا اختبار للتأكد من الاتساق، وليس تنبؤًا مضمونًا.
| بيانات تحديد الحجم | القيمة | الحدود |
|---|---|---|
| الانخفاض الأقصى المستمر في أداء البطارية | 164.47 كيلوواط/ساعة | فترة صمت مدتها عشر ساعات عند 15 كيلوواط، بما في ذلك الخسائر المفترضة في نظام التحكم في الطاقة (PCS) وتفريغ البطارية |
| البدل الإضافي | 5.0 كيلوواط/ساعة | لأغراض التوضيح فقط؛ يُستبدل بالنموذج الحراري للمشروع وبيانات أنظمة التحكم |
| فترة SOC القابلة للاستخدام | 0.90 | افتراض خاص بالمشروع، وليس حدًا عامًّا للمنتج |
| العامل البيئي | 0.95 | افتراض المشروع الذي يتطلب التحقق الحراري |
| الاحتفاظ بالمنتجات في نهاية عمرها الافتراضي | 0.80 | يجب أن تتوافق افتراضات التصميم التجاري مع شروط الضمان |
| السعة الاسمية المطلوبة | 247.8 كيلوواط/ساعة | (164.47 + 5.0) ÷ (0.90 × 0.95 × 0.80) |
| 261.24 كيلوواط/ساعة من الهامش الاسمي | 13.48 كيلوواط·ساعة | 261.24 − 247.76؛ فحص أولي للقدرة فقط |
قرار مصحح بشأن السعة: يتجاوز النظام الذي تبلغ سعته 261.24 كيلوواط/ساعة الحد الاسمي البالغ 247.8 كيلوواط/ساعة بمقدار 13.48 كيلوواط/ساعة، أو ما يعادل حوالي 5.4% من الاحتياج المحسوب. ولا يُعد ذلك هامشًا كبيرًا. يتطلب الاختيار النهائي إجراء محاكاة متقطعة باستخدام الحمل الفعلي، وإشعاع الألواح الكهروضوئية، وحدود المولدات، ودرجة الحرارة، واحتياطي حالة الشحن (SOC)، والطلب الإضافي، وحدود الطاقة القابلة للاستخدام المضمونة.
استبدال الافتراضات بالبيانات المقاسة
يرجى تحميل بيانات الأحمال لمدة أربعة أسابيع على الأقل، بواقع 15 دقيقة لكل أسبوع، بالإضافة إلى الحجم المقترح لنظام الطاقة الكهروضوئية (PV) للتيار المستمر/التيار المتردد، وخريطة استهلاك وقود المولدات، وعدد ساعات التشغيل الصامت المطلوبة.
البيئة البحرية الاستوائية: حماية تتجاوز معيار IP54
تنص صفحة المنتج ذات السعة 261.24 كيلوواط/ساعة على تصنيف IP54، والتبريد بالسوائل، والتشغيل في نطاق رطوبة نسبية تتراوح بين 5 و95% دون تكوّن التكثيف، والتشغيل في نطاق درجات حرارة من −20 إلى 55 درجة مئوية مع انخفاض في القدرة عند درجات حرارة تزيد عن 45 درجة مئوية. تدعم هذه القيم الفحص البيئي الأولي، لكن تصنيف IP54 هو تصنيف لحماية الجهاز من دخول العناصر الخارجية، وليس دليلاً على مقاومة رش الملح أو فئة التآكل البحري. يجب أن تحدد مواصفات المشروع بشكل منفصل نظام الطلاء، وطريقة اختبار التآكل، والمواد المعدنية المكشوفة، وموصلات الكابلات، وحماية أنظمة التدفئة والتهوية وتبريد الهواء (HVAC) والمبادلات الحرارية، وفترات الصيانة.
تنشر الصفحة المنفصلة الخاصة بنظام MEGA PCS تصنيف IP21، مما يعني أنه لا ينبغي التعامل مع نظام PCS على أنه خزانة جزيرة مكشوفة في الهواء الطلق. ويتطلب المسار المنفصل لنظام PCS غرفة كهربائية محمية أو حاوية مقاومة للعوامل الجوية ومكيفة معتمدة من المصنع. قارن هذا الحد مع دليل هندسي للخزانة الخارجية بسعة 215 كيلوواط/ساعة والتأكد من المواصفات الفعلية للمعدات المذكورة في عرض الأسعار، بدلاً من الاستناد إلى المواصفات المعلنة الخاصة بعلبة طراز آخر.
- الملح والتآكل: حدد فئة التآكل المطلوبة وأدلة الاختبار؛ ولا تستنتج ملاءمة الاستخدام البحري من تصنيف IP54.
- التكثف: استخدم نظام التحكم في نقطة الندى، أو سخانات الخزانة، أو أجهزة إزالة الرطوبة حسب الحاجة، مع تزويدها بنظام إنذار ومنطق أمان ضد الأعطال.
- التخلص من الحرارة: التحقق من التخلص من الحرارة في أنظمة التبريد السائل في ظروف درجة الحرارة المحيطة المحددة في التصميم، والحمل الشمسي، وظروف انسداد تدفق الهواء، وأسطح المبادلات الحرارية الملوثة بالملح.
- فصل المواقع: احرص على إبقاء نظام تخزين الطاقة بالبطاريات (BESS) بعيدًا عن رذاذ الأمواج المباشر، ومستويات الفيضانات، ومخارج هواء المطبخ، ومسارات إخلاء الضيوف؛ وقم بالتنسيق بشأن مسارات الوصول لفرق الإطفاء وعمليات العزل في حالات الطوارئ.
- الكشف عن الحرائق والغازات: يرجى التأكد من تكوين النظام المقدم وحزمة الموافقة المحلية باستخدام دليل منع الانفلات الحراري لنظام BESS.
حدود التسليم وفقًا لشروط EXW ومسؤوليات شركة EPC المحلية
بموجب شروط التسليم EXW Incoterms® 2020، يقوم البائع عادةً بتوفير البضائع في المكان المحدد، جاهزة للاستلام؛ بينما تقع مسؤولية التحميل والنقل وإجراءات التصدير عمومًا على عاتق المشتري. بالنسبة للشحنات العابرة للحدود والمتعددة الوسائط التي تشمل النقل البري والبحري والداخلي بين الجزر، ينبغي على الأطراف أيضًا تقييم شروط FCA لأنها تضع على عاتق البائع مسؤولية التحميل في مقره وإتمام إجراءات التخليص الجمركي للتصدير.
تحدد شروط «إنكوترمز» (Incoterms) مهام التسليم والتكاليف ومخاطر النقل؛ لكنها لا تحدد نطاق المعدات، أو نقل الملكية، أو مراحل السداد، أو اختبار القبول في المصنع (FAT)، أو اختبار القبول في الموقع (SAT)، أو التشغيل، أو البرامج، أو الاستجابة للضمان، أو المسؤولية عن التصميم. ويجب أن يرد كل بند من هذه البنود في العرض التجاري ومصفوفة المسؤوليات. ولذلك، لا ينبغي أبدًا تقديم سعر «EXW» على أنه سعر وحدة مُركَّبة.
| حزمة العمل | التوزيع النموذجي وفقًا لشروط EXW | يلزم اتخاذ قرار بشأن العقد |
|---|---|---|
| معدات المصنع | يقتصر توريد البائع على المعدات والوثائق المذكورة صراحةً في عرض الأسعار. | أدرج قائمة بـ «BESS»، وأنظمة «PCS» المدمجة أو المنفصلة، وبوابة «EMS»، ونظام الحريق، وقطع الغيار، والرسومات، وتراخيص البرامج، حسب الطراز والكمية. |
| الاستلام والتصدير | عادةً ما يتولى المشتري ترتيب التحميل والتخليص الجمركي للتصدير والنقل إلى الوجهة النهائية بموجب شروط التسليم «EXW». | يرجى التأكد من المكان المحدد، وإصدار «إنكوترمز»، وإمكانية تسجيل المصدر في السجلات، وما إذا كان من الأفضل استخدام شروط التسليم «FCA». |
| اللوجستيات الدولية والجزرية | المشتري / EPC | خطة الشحن بالحاويات، وثائق البضائع الخطرة، التأمين البحري، عمليات المناولة في الميناء، نقاط الرفع، حدود القوارب، والفرصة المناخية المواتية. |
| المعدات المساعدة المحلية | EPC المحلي | الوحدات الكهروضوئية، ومحولات السلسلة، والمعدات الكهربائية، والكابلات، وأنظمة التأريض، والأعمال المدنية، وغرفة نظام التحكم في الطاقة (PCS) المحمية، وواجهة المولد، وأنظمة الاتصالات. |
| FAT و SAT والتشغيل التجريبي | لم يتم تحديده وفقًا لشروط EXW | تحديد شروط الحضور، ونصوص الاختبارات، والأدوات المستخدمة، ومعايير النجاح والرسوب، والسفر، والدعم عن بُعد، وإعادة الاختبار، والقبول النهائي. |
للاطلاع على المقارنات التقنية والتجارية، يرجى مراجعة أنظمة تخزين الطاقة بالبطاريات (BESS) ذات الحالة الصلبة مقابل أنظمة تخزين الطاقة بالبطاريات (BESS) السائلة من فئة LFP من المستوى الأول, ، ولكن يجب الإبقاء على هوية المنتج «261.24 كيلوواط/ساعة» مرتبطة بورقة بيانات المشروع الخاصة به. ويجب ألا يحل التسويق الكيميائي محل الأدلة المتعلقة بالخلية والنظام والضمان.
تجنب وجود ثغرات في نطاق العمل قبل تقديم عرض الأسعار
يرجى تقديم مصفوفة EXW/FCA تفصيلية تبيّن، بندًا بندًا، الجهة المسؤولة عن التخليص الجمركي للتصدير، ورفع الحمولة من الرصيف، والمعدات الكهربائية المحلية، واختبار القبول في المصنع (FAT)، واختبار القبول في الموقع (SAT)، والتشغيل.
التوافقيات، والسلامة، وحدود الامتثال
يمكن أن تتسبب محركات التردد المتغير (VFD) والمصاعد ومعدات التبريد والمطابخ في الفنادق في تشويه شبكة التوزيع المعزولة. تنشر صفحة منتجات PCS قيم THDi في الظروف المقدرة وقيم THDu خارج الشبكة، لكن هذه الأرقام لا تثبت توافق الموقع. يجب أن تقوم دراسة المشروع بتقييم نقطة الاقتران المشتركة الفعلية، وقوة الدائرة القصيرة، وTDD، وترتيب التوافقيات، والرنين، ومقاومة المحول، وتركيبات التشغيل. إن دليل بنية الاتصالات بين نظام إدارة البطارية (BMS) ونظام إدارة الطاقة (EMS) كما ينبغي استخدامها لتحديد ملكية الأوامر وسلوك النظام في حالة انقطاع الاتصال.
يجب أن تتطابق وثائق السلامة مع التكوين المقدم بالضبط. تحقق من الشهادات الخاصة بالمنتج، وقواعد التركيب، وأنظمة الكشف عن الحرائق وإخمادها، وأزرار الإيقاف في حالات الطوارئ، والعزل، والتهوية، ومسار إشارات الإنذار، ومتطلبات السلطات المحلية. إن الدليل الهندسي لمعيار UL 9540A ومعيار IEC 62619 يوضح لماذا لا يمكن اعتبار طريقة الاختبار وشهادة المكون وشهادة النظام الكاملة أمورًا متبادلة.
المعلومات المطلوبة في طلب عرض الأسعار قبل الاختيار النهائي
- تحميل البيانات: بيانات لمدة أربعة أسابيع على الأقل تشمل قياسات الكيلوواط (kW) والكيلو فولت أمبير (kVA) ومعامل القدرة والأحداث لمدة 15 دقيقة، بالإضافة إلى متطلبات تشغيل المحركات والضواغط.
- بيانات الطاقة الكهروضوئية: حجم المصفوفة، ونماذج محولات السلاسل، وملف الإنتاج بالساعة، وعملية القطع، وواجهة الحد من الإنتاج، والتوافق مع تشكيل الشبكة.
- بيانات المولد: القوة المقدرة بالكيلوواط/كيلو فولت أمبير، منحنى استهلاك الوقود، الحمل الأدنى، أوضاع جهاز التحكم في السرعة وجهاز تنظيم الجهد التلقائي (AVR)، مرحل الطاقة العكسية، أدوات التحكم في القواطع، وحدود التشغيل.
- سياسة التشغيل: ساعات التشغيل الصامت، والحد الأدنى الاحتياطي لحالة الشحن (SOC)، ومستويات تقليص الأحمال، ومصدر التشغيل الذاتي، والحد الأقصى المسموح به لعمليات تشغيل المولدات.
- البيئة: درجات حرارة البيئة المحيطة والهيكل الخارجي، والرطوبة، ونقطة الندى، والتعرض للملح، ومستوى الفيضان، والحمل الشمسي، وإمكانية الوصول لأغراض الصيانة.
- اللوجستيات: القيود المفروضة على الموانئ والسفن، وسعة الرافعات، ومسار الرفع، ومتطلبات البضائع الخطرة، ومدة التخزين، ومسؤولية التأمين.
- القبول: اختبارات FAT/SAT المتفق عليها، وحدود الطاقة القابلة للاستخدام، تسلسل تشغيل المولدات/الألواح الكهروضوئية، جودة الطاقة، الحدود الحرارية، وشروط الضمان.
- النطاق التجاري: استخدم محفظة MegSolid لتخزين الطاقة في قطاعي الصناعة والتجارة وعرض أسعار المشروع لتحديد الطراز الدقيق بدلاً من دمج بيانات من منتجات مختلفة.
توصية الاختيار المصححة
بالنسبة لدورة التشغيل التوضيحية المصححة، فإن 261.24 كيلوواط/ساعة تمثل أول حجم كامل للخزانة يتجاوز الحد الاسمي البالغ 247.8 كيلوواط/ساعة، لكن الهامش البالغ 13.48 كيلوواط/ساعة صغير جدًّا بحيث لا يمكن تخطي محاكاة الفواصل الزمنية. يجب على المشتري ألا يصدر الأمر إلا بعد أن يتم التوافق تعاقديًا على كل من بنية نظام تخزين الطاقة (PCS) المدمجة أو المنفصلة المختارة، وتزامن المولدات، وتقليص إنتاج الطاقة الكهروضوئية، وحزمة المعدات البحرية، وضمان الطاقة القابلة للاستخدام، ومصفوفة التسليم. اتصل بـ فريق الهندسة في MegSolid مع بيانات الحمل الفعلي، والطاقة الكهروضوئية، والمولدات، واللوجستيات، لتحويل نموذج الدراسة الأولية هذا إلى مقترح مشروع.
الأسئلة الشائعة
هل يُعتبر نظام «إينرجون» (Energon) الذي تبلغ سعته 261.24 كيلوواط/ساعة نظامًا هجينًا لتخزين الطاقة بالصلب (BESS) تلقائيًّا؟
لا تفترض أن الخصائص الكيميائية الخاصة بالمنتج مستمدة من التوجهات العامة للشركة. فصفحة المنتج المنشورة تشير إلى خلايا LFP بسعة 314 أمبير/ساعة ونظام تبريد سائل. استخدم ورقة بيانات المشروع وعرض الأسعار الدقيقين قبل تطبيق تصنيف «هجين ذو حالة صلبة» على التكوين المقدم.
هل يتطلب النظام الذي تبلغ سعته 261.24 كيلوواط/ساعة وحدة توزيع طاقة خارجية إضافية؟
ليس بناءً على افتراض. فصفحة المنتج تشير إلى خرج تيار متردد بقوة 125 كيلو فولت أمبير، لذا قد تتضمن التكوين المذكور ميزة التحويل بالفعل. تأكد من مخطط الخط الواحد ووظائف تشكيل الشبكة قبل إضافة وحدة توزيع طاقة منفصلة (PCS).
لماذا يُستخدم نظام الطاقة الكهروضوئية المقترن بالتيار المتردد في فندق معزول؟
يتيح التوصيل بالتيار المتردد (AC) توصيل محولات السلسلة التي يتم شراؤها محليًّا بشبكة التوزيع الفرعية للفندق. ولا يزال التصميم يتطلب التوافق مع مصدر تشكيل الشبكة، والتحكم في توزيع الطاقة أو تقليصها، والحماية في حالة انقطاع الاتصالات.
كيف تم حساب الاحتياج المُصحَّح البالغ 247.8 كيلوواط/ساعة؟
يضيف النموذج انخفاض سعة البطارية الأقصى خلال فترة الصمت البالغ 164.47 كيلوواط/ساعة إلى احتياطي إضافي قدره 5.0 كيلوواط/ساعة، ثم يقسم الناتج على نافذة حالة الشحن (SOC) البالغة 0.90، وعامل البيئة المحيطة البالغ 0.95، وعامل الاحتفاظ عند نهاية العمر الافتراضي البالغ 0.80.
لماذا تم اختيار النظام الذي تبلغ سعته 261.24 كيلوواط/ساعة؟
تتجاوز الطاقة الاسمية المعلنة 247.76 كيلوواط/ساعة — التي تم حسابها على الشاشة — بمقدار 13.48 كيلوواط/ساعة. ويُعد هذا استيفاءً أوليًّا لمتطلبات السعة، وليس دليلاً على الطاقة القابلة للاستخدام المضمونة للتيار المتردد.
هل هامش 13.48 كيلوواط/ساعة كافٍ؟
وهذا لا يمثل سوى حوالي 5.4% من الاحتياجات المحسوبة، لذا لا ينبغي اعتباره احتياطيًا كبيرًا. ولا تزال محاكاة الفواصل الزمنية والتحقق التعاقدي من الطاقة القابلة للاستخدام أمرين ضروريين.
لماذا تم تغيير المولد إلى 66 كيلوواط لمدة أربع ساعات في المثال؟
يجب أن يعوض الجدول الزمني المعدل الاستهلاك اليومي للبطارية وحوالي 5.0 كيلوواط/ساعة من استهلاك الأجهزة المساعدة. كما أن المولد الذي تبلغ قدرته 30 كيلوواط، والذي يتطابق تمامًا مع حمل قدره 30 كيلوواط، لا يمكنه شحن البطارية في الوقت نفسه.
هل يمكن أن يظل المولد مطفأً من الساعة 22:00 حتى الساعة 08:00؟
شريطة أن يتوفر في نظام تخزين الطاقة بالبطاريات (BESS) ما يكفي من الطاقة القابلة للاستخدام، والقدرة الكهربائية (kVA)، ونسبة شحن احتياطية (SOC)، وقدرة التشغيل التلقائي (black-start)، وأن يكون لدى الفندق خطة محددة لتخفيف الأحمال في حالات الطوارئ.
ماذا يحدث عندما تصل البطارية إلى الحد الأقصى لمستوى شحنها (SOC)؟
يجب أن يقوم نظام إدارة الطاقة (EMS) بوقف تشغيل الألواح الكهروضوئية، أو تقليل الشحن من المولدات، أو تغيير حالة التشغيل وفقًا لتسلسل معتمد. ويجب أن تظل الحماية المدمجة في النظام متاحة في حالة انقطاع الاتصالات.
هل يُثبت تصنيف IP54 مقاومة رذاذ الملح؟
لا. فمعيار IP54 يتعلق بالحماية من دخول العناصر الخارجية، وليس بمقاومة التآكل البحري. يجب أن يحدد المشروع بشكل منفصل الطلاء، والمواد، ومقاومة رش الملح، ومداخل الكابلات، وحماية المبادل الحراري.
هل يمكن تركيب وحدات MEGA PCS المنفصلة في الهواء الطلق بجوار الفندق؟
تشير صفحة مواصفات PCS المنشورة إلى تصنيف IP21. ولذلك، يتطلب الأمر غرفة كهربائية محمية أو غلافًا مقاومًا للعوامل الجوية معتمدًا من المصنع في حالة المشاريع المستقلة.
هل تشمل شروط التسليم EXW تكاليف الشحن الدولي والتسليم إلى الجزر؟
عادةً لا. بموجب شروط التسليم «EXW»، يتولى المشتري عمومًا ترتيب التحميل وإجراءات التصدير والنقل من المكان المحدد، ما لم ينص عقد البيع على تغيير هذه المسؤوليات.
هل تشمل شروط التسليم من المصنع (EXW) فحص القبول النهائي (FAT) واختبار التشغيل (SAT) ودعم التشغيل؟
لا. تحدد شروط «إنكوتيرمز» مهام التسليم والتكاليف ومخاطر النقل. أما اختبار القبول في المصنع (FAT) واختبار القبول في الموقع (SAT) والتشغيل والدعم الفني للبرمجيات والضمان، فيجب إدراجها بشكل منفصل في عرض الأسعار والعقد.
ما الذي يجب على شركة EPC التايلاندية التحقق منه قبل الموافقة على شبكة الكهرباء الصغيرة الجزرية؟
التحقق من المتطلبات التايلاندية المعمول بها في مجالي الكهرباء والبناء، والموافقات الصادرة عن السلطات المحلية، والتأريض، والحماية، وواجهة المولد، وتوافق العاكس الكهروضوئي، وممرات الوصول في حالات الحريق، والتعرض للعوامل البحرية، واختبارات القبول الخاصة بالموقع المحدد.
كيف ينبغي تنظيم خطة التوصيل في الجزر التايلاندية؟
يجب التأكد من شروط إنكوتيرم (Incoterm) والمكان المحدد، ومسار المصدر المسجل، ووثائق البضائع الخطرة، والتأمين البحري والتأمين على الشحن، والمناولة في ميناء الوجهة، وحدود السفن الجزرية، ونقاط الرفع، والظروف الجوية الملائمة، والتخزين الآمن قبل بدء التشغيل.
ما هي المعلومات التي يجب على فندق يقع على جزيرة تقديمها للحصول على عرض أسعار من شركة MegSolid؟
يرجى إرسال بيانات الحمل على فترات زمنية، والرسم التخطيطي أحادي الخط، وحجم القدرة الكهروضوئية وطراز العاكس، وورقة بيانات المولد ومنحنى استهلاك الوقود، وسياسة «ساعات التشغيل الصامتة»، ودرجة حرارة الموقع ومستوى التعرض للملوحة، والاحتياطي المطلوب، والقيود اللوجستية، ومصفوفة المسؤولية المطلوبة بنظام EXW أو FCA.
