بعد عقد من مراجعة مواصفات بطاريات C&I وبيانات التشغيل وجداول الضمان، هناك خطأ واحد يتكرر باستمرار: يتم نسخ رقم دورات خلية واحدة أو بطارية ذات جهد منخفض إلى تقدير العمر الافتراضي لمحطة بأكملها.
تتعامل MegSolid مع كل رقم يتعلق بعمر الدورة على أنه نتيجة اختبار مرتبطة بعينة محددة، ونطاق تشغيل، ونقطة نهاية. ويشكل الادعاء بـ“8,000 دورة” مرجعًا على مستوى المنتج. كما تعكس مدة حياة أنظمة تخزين طاقة البطاريات (BESS) التجارية والصناعية متعددة الخزانات عمق التفريغ لكل خزانة، ودرجة الحرارة، والتيار، وسجل حالة الشحن (SOC)، وأولوية التحكم.
فيما يتعلق بالمشتريات، فإن السؤال المهم هو: ما هي كمية الطاقة الكهربائية المترددة، والطاقة القابلة للاستخدام، ومدة التشغيل، ومستوى التوافر التي سيوفرها الموقع بالكامل على المدى الطويل، وتحت أي ظروف تشغيل، وما هي الإجراءات التصحيحية التي سيتم اتخاذها في حالة حدوث نقص مؤكد؟
قاعدتي في الشراء: حافظ على قيمة المنتج عند 8,000 دورة ضمن حدود الاختبار الموثقة. قم بتحويل دورة التشغيل المقترحة إلى معدل إنتاج على مستوى الخزانة وظروف التشغيل. ثم ضع جدولاً لأداء النظام ضمن حدود قياس محددة.
المناقشات التي دارت مؤخرًا في أوساط القطاع حول تدهور نظام BESS، وحدود SOC، والعائد على الاستثمار و تكلفة الشيخوخة في درجات الحرارة العالية مقابل تكلفة التبريد تشير إلى المشكلة التجارية نفسها. ويتطلب القرار الهندسي أدلة تشغيلية على مستوى مجلس الوزراء وضمانًا على مستوى النظام.
الكلمات المفتاحية التي تحدد القرار في مراجعة مدتها 60 ثانية
| كلمة مفتاحية للقرار | ما المقصود بذلك في هذه المقالة | إجراء المشتري |
|---|---|---|
| عمر دورة نظام BESS | نتيجة اختبار مشروطة لعينة محددة | تأكد من صحة معدل DoD ومعدل C ودرجة الحرارة وفترات الراحة وEOL قبل مقارنة الأرقام |
| نافذة وزارة الدفاع (DoD) ووحدة العمليات الخاصة (SOC) | نسبة سعة الشحن المستخدمة والحدود التشغيلية التي تفرضها أجهزة التحكم | أدرج الحدود المسموح بها وشروط الإقامة في جدول الضمان |
| الدورات الكاملة المكافئة (EFC) | إنتاجية المحرك بعد تسويتها وفقًا لخط أساس ثابت ومحدد للطاقة القابلة للاستخدام | احسب مبلغ المساهمة المتوقعة من الأسرة (EFC) واحتفظ به بشكل منفصل لكل مجلس وزراء |
| تفاوت درجات الحرارة | الفرق بين درجات حرارة الخزانة أو الرف أو الوحدة أو الخلية، المقاسة إلى جانب درجة الحرارة المحيطة | تحديد أجهزة الاستشعار، وعمليات أخذ العينات، وفئات "الوقت في درجة الحرارة"، وعتبات التصحيح |
| اختلال التوازن في مجلس الوزراء | تفاوت التيار، أو حالة الشحن (SOC)، أو السعة، أو المقاومة، أو الحالة الحرارية بين الوحدات المتوازية | مراجعة التباين وأحداث الحد الأول جنبًا إلى جنب مع متوسطات الأسطول |
| مركز عمليات الطوارئ الطبية | الخوارزمية التي توزع الطاقة، وتحدد حدود مستوى شحن البطارية (SOC)، وتقوم بتخفيض السعة بين الخزانات | تحديد المنطق المعتمد، ومراقبة التغييرات، والمسؤولية عن عمليات التجاوز |
| صافي الطاقة القابلة للاستخدام من التيار المتردد | الطاقة المُزودة عند عداد التيار المتردد المتعاقد عليه بعد معالجة الخسائر والمرافق المساعدة وفقًا لما تم الاتفاق عليه | اجعلها مقياسًا للقبول والضمان على مستوى النظام |
| BOL و EOL | القيمة المرجعية المحددة في بداية العمر التشغيلي التي تم اختبارها، والحد التعاقدي المحدد في نهاية العمر التشغيلي | حدد طريقة الاختبار، والقيمة المرجعية، والتفاوت المسموح به، وجدول التدهور |
| سبل الانتصاف بموجب الضمان | المبلغ المستحق بعد ثبوت وجود قصور في الأداء | تخصيص ميزانية للإصلاح والاستبدال والتحسين وإعادة الاختبار والشحن وفترات التعطل |
ثلاثة معانٍ مختلفة لعبارة “عمر البطارية”
عند إجراء مراجعة فنية للعروض، أقوم بفصل كل من «دورة الحياة» و«عمر الخدمة للخزانة» و«عمر الأداء في الموقع» قبل مقارنة الأسعار. فهذه العناصر تجيب على أسئلة مختلفة.
| طبقة | ما يمكن أن يصفه | يلزم تقديم أدلة إضافية |
|---|---|---|
| عمر دورة الخلية أو البطارية | إجراء دورات متكررة على عينة محددة وفقًا لمعايير محددة تتعلق بعمق التفريغ (DoD) ودرجة الحرارة ومعدل الشحن (C-rate) ونهاية العمر التشغيلي (EOL) | الطاقة القابلة للاستخدام في مكيفات الهواء، وتوافر نظام PCS، والمعدات المساعدة، وتوزيع الأحمال بين الخزانات، أو مدة الضمان في الموقع |
| حياة خزانة واحدة | أداء خزانة متكاملة واحدة في حدود نظام إدارة المباني (BMS) والحدود الحرارية المحددة لها | توزيع التقادم بالتساوي على الخزانات الأخرى أو استمرار المدة على مستوى المحطة عند نقطة التوصيل |
| عمر نظام الخزانات المتعددة | الالتزام المستمر بتوفير الطاقة المحددة في العقد، وكفاءة التشغيل، ومدة التشغيل، والكفاءة التشغيلية، والتوافر | حدود الاختبار المحددة، ودورة التشغيل، وجدول التدهور، والإجراءات التصحيحية |
يُعرّف بروتوكول الأداء الخاص بمؤسسة «سانديا» نظام تخزين الطاقة بأنه يشمل جهاز التخزين، ونظام إدارة البطارية (BMS)، ومعدات تحويل الطاقة المركبة. كما ينص البروتوكول على إجراء اختبارات أداء مرجعية في بداية العمر التشغيلي للنظام، ثم بشكل دوري بعد ذلك. وتعتبر حدود هذا النظام أقرب بكثير إلى ما يشتريه المالك مقارنة باختبار دورات الخلايا (بروتوكول الأداء الخاص بـ «سانديا» و«PNNL»).
يطبق هذا المقال هذا التمييز بشكل خاص على المصانع متعددة الخزانات. وللاطلاع على العلاقة الأوسع نطاقًا بين معدل الإنتاج، وعمق التشغيل (DoD)، ونقطة نهاية العمر التشغيلي (EOL)، ووسائل العلاج، انظر كيفية قراءة ضمان نظام تخزين الطاقة BESS من نوع C&I.
إذا كان فريق المشروع لا يزال يقارن بين حدود النظام والنطاق التجاري والأدلة المقدمة من الموردين، فاستخدم المشتريات التجارية في مجال تخزين الطاقة باعتباره إطار اتخاذ القرار على مستوى المنبع.

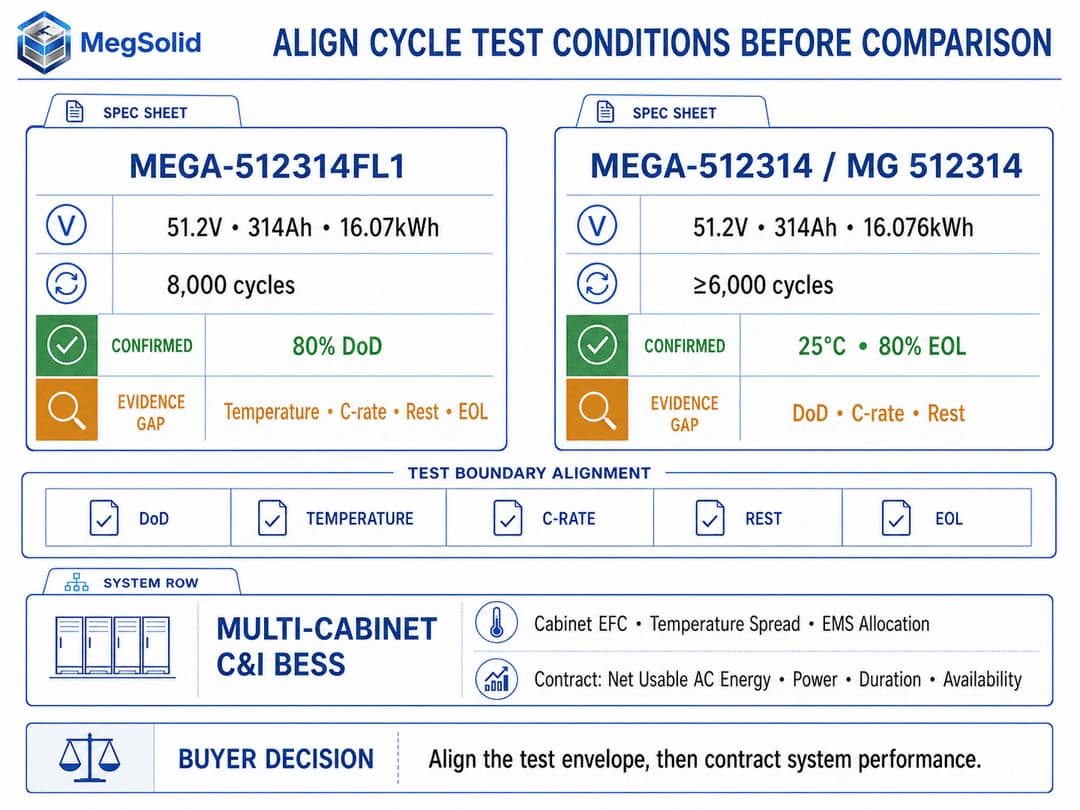

تُظهر المقارنة بين 51.2 فولت و314 أمبير/ساعة أهمية ظروف الاختبار
يمكن أن يشترك منتجان في الجهد الاسمي والسعة الاسمية، في حين يختلفان في مدة العمر التشغيلي بناءً على معايير مختلفة.
| مرجع منتجات MegSolid | صياغة عامة تتعلق بدورة الحياة | الشروط المذكورة مع الشكل | تفسير قواعد المشتريات |
|---|---|---|---|
| بطارية هجينة صلبة من طراز MEGA-512314FL1, ، 51.2 فولت، 314 أمبير/ساعة، 16.07 كيلوواط/ساعة | 8,000 دورة | 80% وزارة الدفاع | يرتبط هذا الرقم بشرط عمق التفريغ. يرجى طلب وثيقة الاختبار الخاضع للرقابة للتحقق من درجة الحرارة، ومعدل الشحن (C-rate)، وفترات الراحة، وعتبة نهاية العمر التشغيلي (EOL) قبل إجراء المقارنة. |
| MEGA-512314 / MG 512314 بطارية قابلة للنقل, ، 51.2 فولت (القيمة الاسمية)، 314 أمبير/ساعة، 16.076 كيلوواط/ساعة | ≥6,000 دورة | 25 درجة مئوية و80% (نهاية عمر المنتج) | يستخدم عنوان الصفحة الرمز MEGA-512314، في حين يشير جدول معلماتها إلى الرمز MG 512314. ولا يزال من الضروري توفير ضمان منفصل من موقع C&I وجدول أداء التيار المتردد. |
سأقوم بترتيب قيمتي «8,000 دورة» و«6,000 دورة» بعد مواءمة الشروط الناقصة. تصف «DoD» مقدار الشحنة المتاحة التي يتم استخدامها في كل دورة؛ بينما تصف «EOL» عتبة الاحتفاظ بالسعة التي يُعتبر عندها الاختبار مكتملًا. ويصف كل منهما جزءًا مختلفًا من الاختبار.
كما توجد نقطة تحكم نموذجية لوثائق العطاءات. تستخدم الصفحة الحالية الخاصة بالبطاريات الهجينة MEGA-512314FL1. يستخدم عنوان صفحة «البطاريات القابلة للنقل» الحالي MEGA-512314, ، في حين أن جدول معلماتها يستخدم MG 512314. قد تظهر المواد المرجعية الأقدم MEG-Solid-512314FL1 أو MB 512314. ومن المفترض أن تعمل كل من عرض الأسعار الموقع، وورقة البيانات، ولوحة البيانات، ونظام الأرقام التسلسلية، وشروط الضمان على تسوية هذه الاختلافات في التسمية واستخدام هوية طراز واحدة معتمدة.
يجب تطبيق كل قيمة من قيم منتجات الجهد المنخفض على المنتج المحدد لها وحدود الاختبار الموثقة. ويُعد طراز ESSA0100B-0215 من MegSolid خزانة خارجية مبردة بالهواء بقدرة 100 كيلوواط/215.04 كيلوواط/ساعة، تستخدم خلايا LFP بسعة 280 أمبير/ساعة. يُدرج الجدول العام الخاص بها معدل شحن/تفريغ أقصى يبلغ 0.5C عند 25 درجة مئوية، وفي حقل منفصل، عدد دورات ≥5,000 دورة. تترك البيانات العامة تفاصيل عمق التفريغ (DoD) وعمر الخدمة (EOL) وفترات الراحة وجدول ضمان أداء النظام إلى وثائق المشروع الخاضعة للرقابة.
الـ نظام C&I مبرد بالسائل بقدرة 261.24 كيلوواط/ساعة يستخدم خلايا LFP بسعة 314 أمبير/ساعة، ويدعم توصيل ما يصل إلى عشر وحدات بالتوازي. وتشير صفحته العامة إلى أن ضمان عمر الدورة التشغيلية للخزانات المتعددة يخضع للوثائق التجارية الخاصة بكل مشروع على حدة.
للاطلاع على الحدود الموثقة لاختيار المرشحين على مستوى الوزراء، يرجى مراجعة مقال حول اختيار أنظمة تخزين الطاقة في الهواء الطلق (BESS) بقدرة 100 كيلوواط/215 كيلوواط ساعة. يمكن للمشترين الذين يقارنون بين فئتي الخزانات C&I أيضًا استخدام مقارنة بين سعة بطاريات التخزين التجارية 215 كيلوواط/ساعة و261 كيلوواط/ساعة مع الحفاظ على خصوصية كل جملة «cycle» بالنسبة للنموذج المعني.
تصبح وزارة الدفاع تابعة لوزارة معينة بعد أن يبدأ النظام في التقادم
قد يؤدي أمر التوزيع على مستوى الموقع إلى تباين في استهلاك الطاقة على مستوى الخزانة. وهذه إحدى النقاط الأولى التي أتحقق منها في بيانات التشغيل. فحتى لو قامت نظام إدارة الطاقة (EMS) في البداية بتوزيع الطاقة بالتساوي، فإن الاختلافات في الطاقة القابلة للاستخدام المُشغَّلة، والمقاومة الداخلية، وتقدير مستوى شحن البطارية (SOC)، ومقاومة الكابلات، والظروف الحرارية، وحالة الصحة (SOH) يمكن أن تغير كمية الطاقة الفعلية التي تعالجها كل خزانة.
إحدى الطرق الجاهزة للتطبيق هي حساب الدورات الكاملة المكافئة لكل خزانة وللمصنع:
EFCi = إجمالي طاقة التيار المستمر المفرغة من الخزانة i ÷ طاقة التيار المستمر القابلة للاستخدام في الخزانة i وفقًا لخط الأساس الثابت.
يجب أن يستخدم البسط والمقام نفس حدود القياس المحددة للتيار المستمر. كما يجب أن يحدد العقد ما إذا كان المقام هو الطاقة المذكورة على اللوحة التعريفية، أو الطاقة التي تم اختبارها في بداية العمر التشغيلي، أو الطاقة القابلة للاستخدام حاليًا. وأوصي باستخدام خط أساس ثابت وموثق؛ حيث إن استخدام مقام متناقص قد يؤدي إلى تسارع وتيرة الحساب مع تقدم عمر الأصل.
لنفترض وجود محطة افتراضية مكونة من أربع خزانات. إذا كانت خزانتان تفرزان كل منهما 170 كيلوواط/ساعة خلال عملية التوزيع، في حين تفرز الخزانتان الأخريان — اللتان تعانيان من قيود حرارية — 130 كيلوواط/ساعة لكل منهما، فإن المحطة لا تزال تسجل 600 كيلوواط/ساعة. ويخفي الرقم الإجمالي حقيقة أن كل خزانة ذات إنتاجية أعلى قد وفرت طاقة تزيد بنحو 31% عن كل خزانة ذات إنتاجية أقل في تلك العملية. ويمكن أن يؤدي تكرار عمليات التشغيل من هذا النوع إلى إنشاء سجلات EFC مختلفة على الرغم من أن المحطة تتلقى أمرًا واحدًا من نظام إدارة الطاقة (EMS).
عادةً ما يؤدي تقليص نطاق عمق الشحن (DoD) إلى تقليل الإجهاد الميكانيكي الذي يتعرض له القطب الكهربائي، في حين أن الشيخوخة الناتجة عن الدورات تعتمد أيضًا على معدل الشحن/التفريغ ودرجة الحرارة. وتشير سانديا إلى أن العمر التشغيلي لبطاريات الليثيوم أيون يتفاوت بشكل كبير حسب البيئة وطريقة الاستخدام، وأن الشيخوخة الزمنية تتأثر بشدة بنسبة الشحن (SOC) ودرجة الحرارة (دليل تخزين الطاقة الصادر عن وزارة الطاقة الأمريكية، الفصل 3).
تؤدي درجة الحرارة إلى تكلفة تتعلق بالأداء وتكلفة تتعلق بالتقادم
إن وجود خط واحد لدرجة الحرارة المحيطة يجعل الضمان غير مكتمل. في أي تقييم يشمل عدة خزانات، أطلب من الأطراف التمييز بين أربعة قياسات على الأقل:
- درجة الحرارة المحيطة بالموقع؛;
- درجة حرارة مدخل الخزانة أو درجة حرارة الحاوية؛;
- درجة حرارة الوحدة أو الحامل؛;
- الحد الأقصى والحد الأدنى ونطاق درجات حرارة الخلايا المقاسة.
قد تؤدي درجات الحرارة المرتفعة إلى خفض المقاومة وتحسين القدرة على توليد الطاقة مؤقتًا، لكنها تسرع أيضًا من تفاعلات الشيخوخة المرتبطة بدرجة الحرارة. عند درجات الحرارة المنخفضة، ترتفع المقاومة، وقد يؤدي الشحن المكثف إلى زيادة خطر تكوّن طبقة الليثيوم. تصف سانديا التدهور المرتبط بدرجة الحرارة بأنه سلسلة متصلة بين تكوّن طبقة الليثيوم عند درجات الحرارة المنخفضة وتكوّن طبقة SEI عند درجات الحرارة المرتفعة؛ كما تشير إلى أن معدلات الشيخوخة الزمنية تزداد مع ارتفاع درجة الحرارة.
وبالتالي، فإن التبريد له تأثيران اقتصاديان. فهو يستهلك طاقة مساعدة، مما يقلل من صافي الطاقة المستهلكة في تكييف الهواء والإيرادات، وفي الوقت نفسه يحمي السعة والطاقة في المستقبل. وقد تكون السياسة التي تنطوي على أقل استهلاك للطاقة المساعدة هي التي تتطلب تكلفة أعلى على مدار دورة الحياة.
تُظهر الاختبارات الميدانية التي أجراها معهد لوس ألاموس الوطني (PNNL) هذه المفاضلة. فقد بلغت نظام تخزين الطاقة بالليثيوم أيون (BESS) ذروة كفاءته في نظام معين من درجات الحرارة والطاقة، لكن التقرير حذر من أن التقييم الشامل يجب أن يأخذ في الاعتبار أيضًا التأثير التآكلي لدرجة الحرارة (اختبارات أداء أنظمة تخزين الطاقة بالبطاريات (BESS) المجمعة التي أجراها معهد لوس ألاموس الوطني (PNNL)).
لغرض تقييم العطاءات، اطلب من المورد تقديم خريطة حرارية أو معيار قبول التشغيل التجريبي، وبيانات التشغيل حسب فئات درجات الحرارة، ومعالجة الطاقة المساعدة، واستجابة نظام التحكم عندما تتجاوز الخزانة هدفها الحراري. تؤثر الإجابة على كل من تدهور نظام تخزين الطاقة بالبطاريات (BESS) وعائد الاستثمار (ROI).
في حالة استخدام البطارية المعروضة بنية هجينة صلبة أو شبه صلبة، يُرجى إضافة الأدلة المتعلقة بواجهة المواد التي تمت مناقشتها في تحليل منطقة الاهتمام (ROI) لتدهور جودة الواجهة. لا تُطبق تلك الآلية أو التسمية على منتجات ESSA أو 261.24 كيلوواط/ساعة من فئة C&I إلا عندما تحددها وثائق التكوين المطلوبة صراحةً.
قد يؤدي عدم التوازن في حجم الخزانة إلى وصول الموقع إلى سعته القصوى في وقت مبكر
تؤدي المعدات المتوازية إلى ظهور اختلافات كهربائية قابلة للقياس أثناء التشغيل. وتكفي الاختلافات الطفيفة في المقاومة والسعة ووصلات الأطراف ودرجة الحرارة لتوليد تيارات مختلفة في الخزانة أو السلسلة، ومسارات مختلفة لمستوى شحن البطارية (SOC).
أفادت دراسة حديثة أجراها مختبر أوك ريدج الوطني أن وحدات البطاريات وحزمها تعاني من اختلال في توزيع التيار وتقادم غير متساوٍ للخلايا، وأن المقاومة الكهربائية وموقع الأطراف يؤثران على هذا الاختلال. وتوصلت النماذج التي وضعها المختبر إلى أن تقليل اختلال توزيع التيار يؤدي إلى تقادم أكثر اتساقًا وتوقعات أفضل لتدهور أداء الحزمة (مختبر أوك ريدج الوطني (ORNL)، 2025).
كما تُظهر الأبحاث التجريبية والتحليلية حول البطاريات المتوازية غير المتماثلة أن التباين في السعة والمقاومة يمكن أن يؤدي إلى اختلال في التيار ومستوى شحن البطارية (SOC). واعتمادًا على آلية التدهور والخصائص الكيميائية، قد تتقارب مسارات الشيخوخة أو تتباعد. وتدعم هذه الأدلة أهمية القياس الفعال للاختلال وإدارته (وينغ وآخرون.).
تعتمد نتائج النظام على التوبولوجيا وعناصر التحكم:
- قد يصل الخزانة الضعيفة إلى الحد الأقصى للجهد أو حالة الشحن (SOC) أو درجة الحرارة أولاً، مما يؤدي إلى انخفاض الطاقة المتاحة من ذلك الفرع.
- قد يقوم نظام إدارة الطاقة (EMS) بعزل الخزانة المعطلة والحفاظ على تشغيل المحطة باستخدام الوحدات المتبقية، مما يؤدي إلى تقليل الطاقة المتاحة أو التكرار.
- قد تؤدي بنية PCS المشتركة أو بنية السلسلة-السلسلة إلى جعل فرع ضعيف واحد أكثر تقييدًا مقارنةً بتصميم يحتوي على مسارات طاقة يتم التحكم فيها بشكل مستقل.
- قد يؤدي حساب المتوسط لقيمة حالة الصحة (SOH) للخزانة إلى إخفاء التباين الذي يتسبب فعليًّا في خفض السعة التصنيفية مبكرًا أو في فشل اختبار مدة التشغيل.
كشفت اختبارات نظام PNNL عن حالات أدى فيها اختلال توازن السلاسل إلى توقف التفريغ قبل الأوان عند انقطاع سلسلة ضعيفة. وفي نظام آخر يعمل ببطاريات ليثيوم أيون، كانت الآثار المرتبطة بالتوازن أكثر وضوحًا عند معدلات التفريغ العالية، وتضاءلت عند معدلات التفريغ المنخفضة. وكان الأداء القابل للاستخدام للمحطة يعتمد على توزيع حالة السلاسل بالإضافة إلى الحالة المتوسطة للبطاريات.
تحدد استراتيجية نظام إدارة الطاقة (EMS) من يقوم بتنفيذ كل دورة حقيقية
يقوم نظام إدارة الطاقة (EMS) بتحويل سيناريو استخدام الموقع إلى آلاف القرارات التشغيلية على مستوى الإدارة. ولذلك، فإن العروض التي تستخدم بطاريات متشابهة قد تسفر عن نتائج مختلفة فيما يتعلق بتقادم البطاريات عندما تختلف منطقية توزيعها.
| استراتيجية خدمات الطوارئ الطبية (EMS) | النتيجة التشغيلية الفورية | العواقب المحتملة على مدى العمر الافتراضي أو فترة الضمان |
|---|---|---|
| توزيع متساوٍ للكيلوواط لكل خزانة | تقاسم الحمل البسيط | تتميز الخزانة ذات السعة الأقل بمعدل شحن فعلي (C-rate) أعلى ومعدل تفريغ جزئي (DoD) أعمق |
| نسبة مئوية متساوية من SOC المبلغ عنها | محاولات مواءمة SOC | قد يؤدي خطأ تقدير SOC إلى تغيير الطاقة الفعلية، وقد يدفع إحدى الخزانات إلى بلوغ الحد الأقصى أولاً |
| التوزيع المرجح وفقًا لمؤشر SOH | يحمي الخزانات الأقل متانة | تسجل الخزانات الأكثر قوة إنتاجية أعلى؛ وقد يزداد التباين في معدل التدفق الفعلي (EFC) بين الخزانات |
| تخفيض السعة مع مراعاة الظروف الحرارية | يقلل من الضغط على الخزانات الأكثر سخونة | قد تنخفض الطاقة الكهربائية للموقع أو مدة تشغيله ما لم تتوفر طاقة احتياطية |
| التوزيع الذي يعطي الأولوية للإيرادات | يستفيد من المزيد من التغيرات في الأسعار أو يوفر المزيد من التوفير | قد تؤدي زيادة عدد دورات الشحن العميقة، أو فترات الانتظار الطويلة عند مستوى شحن مرتفع (SOC)، أو عمليات الشحن السريع إلى استنفاد حدود الضمان بشكل أسرع |
| إرسال يراعي الظروف الحياتية | تأثير الأسعار على كل قرار | قد يؤدي ذلك إلى رفض الطلبات الهامشية، مما يؤثر على الإيرادات المتوقعة وفترة الاسترداد |
تعتمد الاستراتيجية الصحيحة على الخدمة المتعاقد عليها. يجب تخصيص دورات تشغيل خاصة بكل تطبيق على حدة لعمليات تخفيف أحمال الذروة، والنسخ الاحتياطي في حالة الانعزال، والاستجابة للتردد. وبالمثل، يُعرِّف بروتوكول الأداء الخاص بمؤسسة سانديا دورة التشغيل بأنها نمط الشحن/التفريغ المرتبط بتطبيق معين.
كما أن مسؤولية المراقبة تتجاوز حدود المعدات. الاستخدام تحليل أسباب فشل تكامل نظام PCS ونظام BMS لتحديد الأماكن التي يجب فيها تبادل القيم الحدية الحالية، والقيم الحدية لنظام التحكم في الحالة (SOC)، والإنذارات، وحالات الاحتياط، قبل أن يتمكن نظام إدارة الطاقة (EMS) من توزيع طاقة الخزانة بأمان.
لتحقيق الفوائد الاقتصادية لتخفيف أحمال الذروة، قم بدمج نموذج التدهور مع نموذج القيمة التشغيلية في تحقيق أقصى عائد على الاستثمار في تقنية C&I لتخفيف أحمال الذروة. ومعادلة الفرز البسيطة هي:
القيمة الصافية للشحنات المرسلة = تكلفة الطاقة أو الطلب التي تم تجنبها − الطاقة المساعدة − تكلفة التدهور − تكلفة عدم التوافر المتوقعة وتكلفة التعزيز.
وهذا يجعل القرار المتعلق بالاختيار بين التبريد والحياة واضحًا. كما أنه يمنع نموذج عائد الاستثمار من اعتبار أن كل كيلوواط/ساعة يتم التخلص منها لها نفس التكلفة المستقبلية.
وينطبق نفس المبدأ على المراجحة في السوق. توزيع طاقة أنظمة تخزين الطاقة بالبطاريات (BESS) ذات الأسعار السلبية يمكن أن توفر فرصًا جذابة للشحن، لكن نظام إدارة الطاقة (EMS) لا يزال بحاجة إلى نطاق معتمد لمستوى الشحن (SOC) ودرجة الحرارة ومعدل النقل قبل أن يشرع في الاستفادة منها.

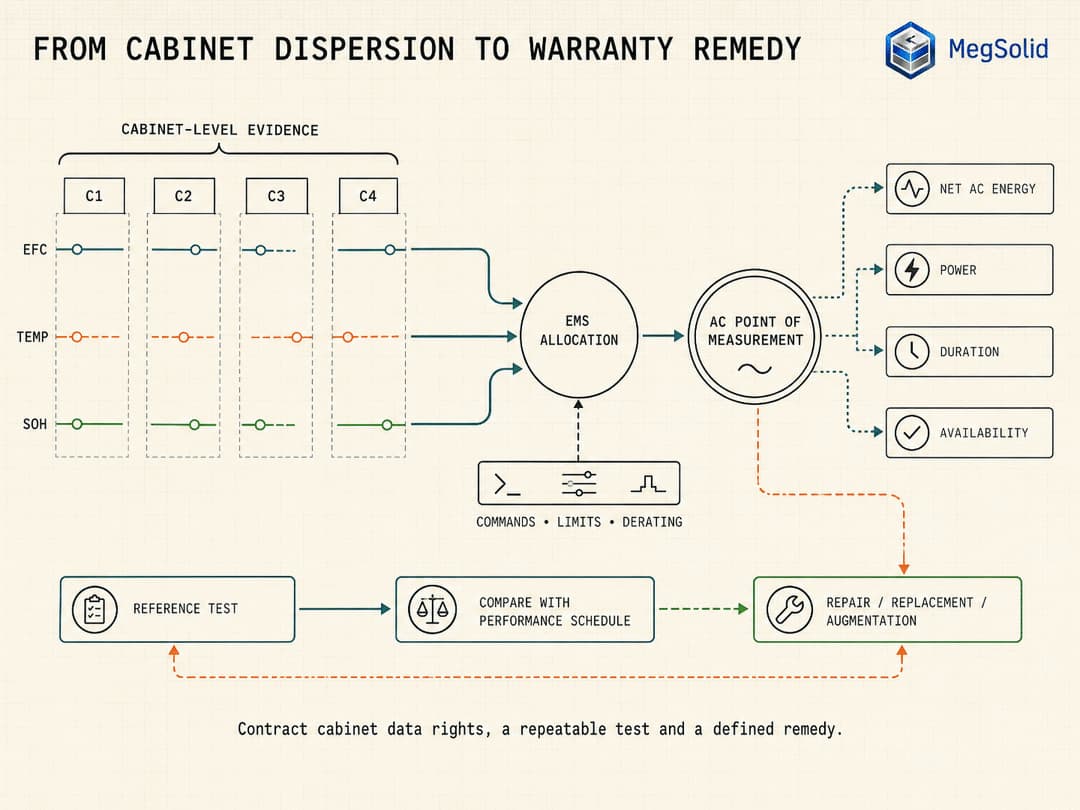

لماذا يُعد متوسط حالة الصحة (SOH) مقياسًا ضعيفًا لضمان النظام
لنفترض أن أربع خزانات أبلغت عن مؤشر حالة التشغيل (SOH) بقيم 92% و91% و83% و82%. ويبلغ متوسطها الحسابي 87%. تتطلب الموافقة على الضمان قيمة أعلى من هذا المتوسط، لأن الخزانات ذات مؤشر حالة الخدمة (SOH) الأقل لا تزال بحاجة إلى البقاء في الخدمة طوال مدة التفريغ المتعاقد عليها بالكامل وبالقدرة المقدرة.
لذلك، ينبغي أن يجمع ضمان النظام بين ضمان الأداء الإجمالي وأدلة التباين. ومن السجلات المفيدة على مستوى مجلس الوزراء ما يلي:
- الطاقة المشحونة والمفروغة، مع حد محدد للتيار المستمر أو التيار المتردد؛;
- التيار، والطاقة، ومعدل التمويل المقدر (EFC)؛;
- الحد الأدنى والحد الأقصى والمتوسط لقيمة SOC؛;
- شرائح درجة الحرارة الدنيا والقصوى والموزونة زمنياً؛;
- طريقة SOH، وإصدار البرنامج، وسجل إعادة المعايرة؛;
- الوقت الذي قضاه الموظف في حالة تخفيض الأداء أو العزل أو عدم التوافر؛;
- الموازنة بين الأحداث والإنذارات وحالات تفعيل الحدود الوقائية؛;
- قيم الضبط لنظام إدارة الطاقة (EMS) وأوامر التخصيص على مستوى الخزانة.
تحدد إرشادات «سانديا» الخاصة ببيانات تخزين الطاقة أن بيانات الجهد والتيار ودرجة الحرارة ومستوى شحن البطارية (SOC) وحالة البطارية (SOH) على مستوى الحامل والوحدة والخلية ذات صلة بإدارة الأصول واختبارات الضمان وتوزيع الطاقة في السوق. كما تحذر الإرشادات من أن المالكين قد يتلقون بيانات مجمعة فقط ما لم يتم تحديد حق الوصول مسبقًا (إرشادات بيانات سانديا).
كما أن مسألة التوافر تحتاج إلى معيارها الخاص، واستثناءاتها، وقواعد الإثبات الخاصة بها. و صيغة ضمان توفر نظام BESS يساعد في التمييز بين حالة انخفاض الأداء على مستوى الخزانة ونتائج التوافر على مستوى المحطة.
استبدال بند الـ 8,000 دورة بجدول زمني للأداء
قد تظل بيانات الدورة مدرجة في الجدول الفني باعتبارها بيانات داعمة للمنتج. غير أنه في العقد القابل للتمويل، يجب أن تكون الضمانات القابلة للتنفيذ المتعلقة بالموقع متوافقة مع التسليمات التي يمولها المالك.
على الأقل، حدد العناصر التالية:
- 1. الكمية مضمونة. اذكر صافي الطاقة القابلة للاستخدام في التيار المتردد، والطاقة في التيار المتردد، ومدة التفريغ، والكفاءة، ومدى التوافر، حيثما يكون ذلك مطلوبًا تجاريًّا.
- 2. حدود القياس. تحديد العداد، ونقطة التوصيل، وكيفية معالجة خسائر نظام التوزيع (PCS)، وما إذا كانت أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والمضخات والسخانات وأجهزة التحكم مشمولة أم لا.
- 3. الخط الأساسي في بداية الحياة. قم بإجراء اختبار سعة القبول بعد التشغيل التجريبي في ظل ظروف محددة تتعلق بدرجة الحرارة المحيطة، ومستوى شحن البطارية (SOC)، والطاقة، وحالة السكون.
- 4. جدول التدهور. حدد الحد الأدنى للأداء المحتفظ به حسب التاريخ أو معدل الإنتاجية التراكمي، إلى جانب تاريخ انتهاء العمر التشغيلي (EOL) وتفاوت الاختبار.
- 5. نطاق التشغيل. حدد نطاق SOC المسموح به، وDoD، ومعدل الشحن والتفريغ، ودرجة الحرارة المسموح بها، ووقت البقاء، والإنتاجية السنوية/التراكمية.
- 6. أدوات التحكم في تشتت الخزانة. يلزم وضع معايير لإعداد التقارير واتخاذ الإجراءات التصحيحية فيما يتعلق بمعدل الإنتاج على مستوى الخزانة، ومستوى الصحة (SOH)، ومستوى الأمان (SOC)، ودرجة الحرارة، وتباين خفض السعة.
- 7. مسؤولية خدمة الطوارئ الطبية (EMS). تحديد الجهة المسؤولة عن خوارزمية التوزيع، وكيفية تخصيص الخزانات، وكيفية تأثير التغييرات في البرامج أو نقاط الضبط على التغطية.
- 8. حقوق الأدلة والبيانات. حدد دقة أخذ العينات، وفترة الاحتفاظ بالبيانات، ومزامنة الوقت، وتنسيق التصدير، والوصول إلى السجلات الأولية على مستوى الخزانة.
- 9. التحقق الدوري. تحديد اختبارات الأداء المرجعية، والإشعار، وظروف الاستقرار، وعدم اليقين في القياس، واختبارات تسوية النزاعات.
- 10. سبل الانتصاف. حدد ما إذا كان العطل يؤدي إلى الإصلاح، أو استبدال الوحدة/الخزانة، أو التوسعة، أو التعويض المحدد مسبقًا، أو أي تعويض آخر — ومن يتحمل تكاليف اليد العاملة والنقل وفترة التعطل.
- 11. الاستثناءات والإثبات. يجب أن يُطلب من المورد تحديد السجل الذي يثبت أن حالة تشغيل مستبعدة تسببت في الخسارة المزعومة؛ حيث تظل البيانات الناقصة فجوة في الأدلة لم يتم حلها، ولا تعتبر تقصيرًا تلقائيًا من جانب المالك.
- 12. قواعد التوسع. حدد كيفية إجراء التشغيل التجريبي للخزانات التي سيتم تركيبها لاحقًا، والبطاريات البديلة، والمعدات ذات الأعمار المختلفة، وكيفية موازنتها وإدراجها في جدول الضمان.
تصف أبحاث سانديا المتعلقة بتمويل المشاريع ضمانات أداء التخزين بأنها جداول تحدد السعة المضمونة للطاقة أو معدل الإنتاجية على مدى العمر الافتراضي، مع مراعاة ظروف التشغيل مثل درجة الحرارة ومعدل الشحن/التفريغ ونطاق حالة الشحن (SOC). كما تشير إلى أن تغطية تكاليف المعدات والعمالة والشحن قد تختلف (تمويل تخزين الطاقة: تقييم المشاريع والمحافظ الاستثمارية).
مثال على بنية أكثر أمانًا للبنود التجارية
فيما يلي نموذج صياغة فني للمناقشة الهندسية. وينبغي للمستشار القانوني المحلي تكييفه وفقًا للولاية القضائية المعنية:
يضمن المورد الطاقة الصافية القابلة للاستخدام بالتيار المتردد (AC) للموقع والطاقة المقننة بالتيار المتردد (AC) عند نقطة القياس المحددة وفقًا لجدول الأداء المضمون، مع مراعاة نطاق التشغيل المتفق عليه والحد المسموح به للإنتاجية التراكمية. وتُعد قيم عمر دورة الخلايا أو البطاريات بيانات فنية داعمة؛ ويظل ضمان أداء الموقع هو الالتزام المهيمن. يتم تحديد الامتثال والاستثناءات باستخدام سجلات نظام إدارة البطاريات (BMS) المتزامنة زمنياً على مستوى الخزانة، ونظام إدارة الحرارة، ونظام التحكم في الطاقة (PCS)، ونظام إدارة الطاقة (EMS). إذا فشل الموقع في اجتياز اختبار أداء مرجعي محدد، يتعين على المورد تنفيذ الإجراء المتفق عليه للإصلاح أو الاستبدال أو التعزيز خلال فترة الإصلاح المحددة.
يربط هذا الإطار بين الأداء والشروط والأدلة وسبل الانتصاف في جدول واحد قابل للتنفيذ.
اختبار المشتريات لكل ادعاء يتعلق بدورة الحياة
عندما يذكر العرض “8,000 دورة”، فإن هذا هو جدول التوضيح الذي سأدرجه في مراجعة العروض الفنية قبل منح العقد.
| العنوان الرئيسي | توضيح مطلوب |
|---|---|
| 8,000 دورة | ما هي قيمة DoD وSOC ودرجة الحرارة ومعدل الشحن (C-rate) وفترة الراحة والسعة في نهاية العمر التشغيلي (EOL)؟ |
| دورة واحدة يوميًا | كيف يتم احتساب الدورات الجزئية والدورات الكاملة المكافئة على مستوى مجلس الوزراء والموقع؟ |
| سعة 80% بعد X سنوات | أين تم قياس السعة، وبأي قدرة، هل هي صافية أم إجمالية بما في ذلك المرافق المساعدة، وبناءً على أي خط أساس من BOL؟ |
| تعمل الخزانات بشكل متوازٍ | ما هي الخصائص الهندسية للشبكة، وتصميم الكابلات، وطريقة تقاسم التيار، ومنطق عزل الخزانات المتوفرة؟ |
| نظام إدارة الطاقة الذكي (EMS) | هل يوازن بين حالة الحالة (SOC) أو معدل النقل أو درجة الحرارة أو حالة الصحة (SOH) أو التكلفة الهامشية للتدهور أو الإيرادات؟ |
| تبريد متجانس | ما هي أجهزة الاستشعار وحدود القبول التي تثبت التوحيد على مستوى الخزانة والحامل والوحدة؟ |
| ضمان النظام | ما هي الجدولة الزمنية للإنجاز، وحقوق البيانات، والاستثناءات، وفترة التصحيح، والتعويضات المدفوعة التي تنطبق في هذه الحالة؟ |
قبل الموافقة على القيم المرجعية، استخدم إجراءً مكررًا في الموقع مثل الإجراء المبين في اختبار السعة التجارية لأنظمة تخزين الطاقة بالبطاريات (BESS): التحقق من الكيلوواط/ساعة القابلة للاستخدام. للاطلاع على الأسئلة المتعلقة بنظام التبريد السائل الخاص بنموذج معين، انظر مقال عن مواصفات نظام التبريد السائل بسعة 261 كيلوواط/ساعة.
إذا أشارت المحطة إلى أن التشغيل يسير بشكل طبيعي في حين أن الطاقة الموردة أقل من المطلوب، فاتبع الخطوات التالية مسار تشخيص النقص في اختبار السعة قبل أن نعزو هذه الخسارة إلى شيخوخة الخلايا.
الأسئلة الشائعة
هل تعني 8,000 دورة أن النظام سيظل يعمل لمدة 8,000 يوم بموجب الضمان؟
يصف هذا الرقم عدد دورات التشغيل في ظل ظروف اختبار محددة وأحيانًا غير كاملة. ويحدد كل من التقادم الزمني، ودرجة حرارة حجرة الاختبار، وحساب الدورات الجزئية، وتخصيص نظام إدارة الطاقة (EMS)، وفترات التوقف عن العمل، ونهاية فترة الضمان، مدى ارتباط هذا الرقم بمشروع حقيقي.
ما هي الشروط التي يجب أن تتوافر في المطالبة المتعلقة بدورة الحياة؟
يجب تحديد نافذة وزارة الدفاع (DoD) أو نافذة SOC، ومعدل الشحن والتفريغ (C-rate)، ودرجة حرارة الاختبار، ووقت الراحة، وطريقة حساب عدد الدورات، وعتبة السعة في نهاية العمر التشغيلي (EOL). كما يجب تحديد العينة الخاضعة للاختبار والطراز المعني.
كيف ينبغي حساب الدورات الكاملة المكافئة لكل خزانة؟
اقسم الطاقة التراكمية المستهلكة بالتيار المستمر من الخزانة على خط الأساس المحدد تعاقديًا للطاقة القابلة للاستخدام بالتيار المستمر. حافظ على هذا المقام ثابتًا وموثقًا حتى تظل طريقة الحساب مستقرة مع انخفاض السعة.
لماذا قد يؤدي توزيع الطاقة المتساوية إلى تفاوت في معدل التقادم؟
قد تختلف الخزانات من حيث السعة القابلة للاستخدام، والمقاومة، وخطأ تقدير نسبة الشحن (SOC)، ودرجة الحرارة. ولذلك، فإن الأمر نفسه بالكيلوواط قد يمثل معدلات شحن (C-rates) فعالة ومعدلات تفريغ (DoD) مختلفة لكل خزانة.
كيف يؤثر تباين درجة الحرارة داخل الخزانة على عمر النظام؟
قد تتراكم علامات التقدم في العمر التقويمي بشكل أسرع في الخزانات الأكثر سخونة، في حين أن الظروف الباردة قد تزيد من المقاومة وتفرض قيودًا على الشحن. وقد يقوم نظام إدارة الطاقة (EMS) بتخفيض السعة أو تجاوز خزانة شاذة، مما يؤدي إلى خفض طاقة المحطة أو مدة التشغيل أو التكرار قبل أن يبدو متوسط حالة الصحة (SOH) للأسطول في حالة حرجة.
هل يمكن أن يُثبت متوسط حالة الصيانة (SOH) الامتثال لضمان النظام؟
يُعتبر متوسط حالة الصحة (SOH) غير كافٍ عندما تصل خزانة واحدة أو أكثر إلى الحدود القصوى للجهد أو نسبة شحن البطارية (SOC) أو درجة الحرارة قبل الأوان. تحقق من صافي طاقة التيار المتردد والطاقة المقدرة ومدة التشغيل من خلال اختبار أداء محدد، ثم راجع التباين على مستوى الخزانات الذي أدى إلى هذه النتيجة.
هل يمكن لنظام إدارة الطاقة (EMS) أن يطيل من عمر خدمة نظام تخزين الطاقة بالطاقة (BESS)؟
يمكن لنظام إدارة الطاقة (EMS) الذي يراعي عمر البطارية أن يحد من الدورات الشحن والتفريغ العميقة، والبقاء لفترات طويلة عند مستويات شحن عالية (SOC)، ومعدلات الشحن العالية (C-rate)، والإجهاد الحراري. وتعتمد النتيجة الفعلية لهذا النظام على هدف التوزيع، ودقة قياس مستوى الشحن (SOC) وحالة الصحة (SOH)، ومنطق تخصيص الخزانات، وما إذا كانت أهداف الإيرادات تتجاوز حدود التدهور.
أين ينبغي قياس طاقة الضمان؟
للحصول على ضمان الأداء الموجه للمالك، يجب تحديد عداد تيار متردد (AC) معين أو نقطة قياس محددة، وبيان كيفية التعامل مع خسائر نظام التغذية (PCS) والأحمال المساعدة. وتظل سجلات التيار المستمر (DC) على مستوى الخزانة ضرورية للتشخيص ورفض المطالبات.
ما هي البيانات التشغيلية التي ينبغي على المالك الاحتفاظ بها؟
يجب الاحتفاظ بالبيانات المتزامنة زمنياً الخاصة بالخزانة، مثل الطاقة، والتيار، والطاقة المشحونة/المُستهلكة، ومستوى شحن البطارية (SOC)، وحالة صحة البطارية (SOH)، ودرجات الحرارة، والإنذارات، وحالة خفض السعة، وأوامر نظام إدارة الطاقة (EMS)، وإصدارات البرامج. ويجب أن يحدد العقد دقة أخذ العينات، وفترة الاحتفاظ بالبيانات، وتنسيق التصدير، وحقوق الوصول.
ما هي الإجراءات التصحيحية التي ينبغي اتخاذها عندما لا يلتزم النظام بجدول التدرج المحدد؟
يجب أن يحدد العقد ما إذا كان الأمر يتعلق بالإصلاح أو استبدال الوحدة أو الخزانة أو التوسيع أو التعويض عن الأضرار أو أي إجراء تصحيحي آخر متفق عليه. كما يجب أن يحدد تكاليف اليد العاملة والشحن وإعادة الاختبار وفترة التعطل وفترة الإصلاح.
ما هي مدة صلاحية نظام تخزين الطاقة بالبطاريات (BESS) متعدد الخزانات؟
عمر نظام تخزين الطاقة بالبطاريات (BESS) متعدد الخزانات هو الفترة أو إجمالي الإنتاجية التي يستمر خلالها المصنع بأكمله في تلبية متطلبات الطاقة المترددة المتعاقد عليها، والطاقة القابلة للاستخدام، ومدة التشغيل، والتوافر، وذلك في إطار نطاق التشغيل المتفق عليه.
لماذا تختلف مدة دورة الخلية عن مدة نظام BESS؟
يتم تحديد عمر دورة الخلية من خلال اختبار خاضع للرقابة. كما يعتمد عمر النظام أيضًا على معدل تفريغ الشحن (DoD) الذي يختلف من خزانة إلى أخرى، ودرجة الحرارة، واختلال التوازن الكهربائي، وحدود نظام إدارة البطارية (BMS)، وتوزيع نظام إدارة الطاقة (EMS)، وأداء نظام التحكم في الأداء (PCS)، والمكونات المساعدة، وقواعد قياس الصيانة والضمان.
ما الذي ينبغي أن يحل محل بند «8,000 دورة» في ضمان نظام تخزين الطاقة بالبطاريات (BESS) من نوع C&I؟
استخدم جدولاً زمنياً محدداً بالتاريخ أو قائماً على معدل الإنتاجية فيما يتعلق بالطاقة الصافية القابلة للاستخدام للتيار المتردد، والطاقة المقننة للتيار المتردد، ومدة التشغيل، ومدى التوافر، مدعوماً بطريقة اختبار محددة، ونطاق التشغيل، وبيانات على مستوى الخزانة، والإجراءات التصحيحية.
ما هو مقياس الأداء الذي يجب أن يحل محل عمر دورة الخلايا في ضمان نظام تخزين الطاقة البطاري (BESS) متعدد الخزائن؟
استخدم جدولاً مضموناً لصافي طاقة التيار المتردد القابلة للاستخدام، وقدرة التيار المتردد المقدرة، ومدة التفريغ، والتوفر عند عداد محدد، مع خضوع ذلك لنطاق تشغيلي متفق عليه ومخصص إنتاج تراكمي مسموح به.
كيف ينبغي التعامل مع التغييرات التي تطرأ على نظام إدارة الطاقة (EMS) في إطار ضمان نظام تخزين الطاقة بالبطاريات (BESS)؟
يجب أن يحدد العقد منطق التوزيع المعتمد، وعملية مراقبة التغييرات، والجهة المسؤولة، والسجلات المطلوبة لأي تحديث يؤدي إلى تغيير حدود SOC، أو تخصيص الخزانات، أو تخفيض السعة الحرارية، أو معدل الإنتاجية.
ما هي السجلات التي تثبت الامتثال لمعايير درجة الحرارة في نظام تخزين الطاقة بالبطاريات (BESS) متعدد الخزانات؟
استخدم قيم درجات الحرارة المتزامنة زمنياً للخزانة أو الرف أو الوحدة، ودرجة الحرارة المحيطة ودرجة حرارة الهواء الداخل، وحالة التبريد، والإنذارات، وحالات انخفاض السعة، وفئات «الوقت في درجة الحرارة» وفقاً لدقة أخذ العينات وفترة الاحتفاظ المحددة في الضمان.
الاستنتاج الذي يمكن الاعتماد عليه
بعد عشر سنوات من المراجعة الفنية، استنتاجي واضح ومباشر: لا يُعد عمر دورة المنتج الفردي مفيدًا لمقارنة نتائج الاختبارات إلا بعد مواءمة الشروط. أما عمر نظام تخزين الطاقة بالبطاريات (BESS) متعدد الخزانات فهو خاصية نظامية تنشأ عن شيخوخة الخلايا، والتصميم الحراري، والطوبولوجيا الكهربائية، وحدود نظام إدارة البطارية (BMS)، وتوزيع نظام إدارة الطاقة (EMS)، والصيانة، والتوسيع، وحدود الأداء التعاقدية.
فيما يتعلق بالمشتريات، يجب وضع رقم الـ 8,000 دورة في مكانه الصحيح: كمدخل مشروط للمراجعة الهندسية. ويجب إدراج المتطلبات الفعلية للمالك — الطاقة الصافية للتيار المتردد، والقوة الكهربائية، ومدة التشغيل، وتوافر الخدمة، وجدول التدهور، والأدلة، وإجراءات التصحيح — في ضمان النظام الموقع.
يمكن لـ MegSolid مراجعة دورة تشغيل المشروع، وتصميم الخزانة، ومصفوفة الضمان المقترحة قبل منح العقد الفني. الاستخدام صفحة الاستفسارات الخاصة بمشروع MegSolid أو عبر البريد الإلكتروني [email protected] مع الرسم التخطيطي أحادي الخط، وملف الحمل، ونطاق درجات الحرارة في الموقع، والطاقة/القدرة الكهربائية المطلوبة، واستراتيجية التشغيل المقترحة.
