An 18 kW load running for three hours needs 54 kWh before losses and reserve. A compact 30 kW / 50 kWh system leaves that job short, even if it serves a brief peak well. MegSolid ESSA0100B-0215 provides a 100 kW AC rating and 215.04 kWh nominal energy for a heavier or longer duty. Mark evening operation, overnight refrigeration and the required backup scope on the load curve, then decide whether the larger cabinet earns its place.
Cette décision dépend de la charge électrique, et non de la taille du bâtiment ni de sa facture d'électricité mensuelle. La Processus de conception du système BESS C&I établit l'obligation, et la Guide sur le rapport puissance/énergie du système BESS C&I distingue la puissance requise (en kW) du nombre d'heures de fonctionnement requis. Lorsque ces deux paramètres dépassent la plage compacte, le Guide de sélection d'un système de stockage d'énergie (BESS) extérieur de 100 kW / 215 kWh devient la page suivante présentant les produits correspondants.
Commencez par l'événement de charge, et non par la facture d'électricité mensuelle
La consommation quotidienne masque les deux éléments qui déterminent la taille de l’armoire : l’intensité de la charge simultanée et la durée pendant laquelle la batterie doit la prendre en charge. Deux entreprises peuvent chacune consommer 300 kWh par jour tout en présentant des besoins de stockage totalement différents. L'une peut connaître un pic de demande bref à l'heure du déjeuner ; l'autre peut devoir alimenter des équipements de réfrigération, d'éclairage et de caisse pendant plusieurs heures après la baisse de la production solaire.
Un modèle compact petit système commercial de stockage par batterie reste une solution viable lorsque le site peut isoler un ensemble restreint de charges, que le pic de consommation est de courte durée et que l'excédent solaire exploitable est limité. Dans ce cas de figure, un système de conversion photovoltaïque (PCS) de 30 kW peut couvrir la demande simultanée, et un excédent d'environ 50 à 65 kWh permet de couvrir la plage horaire visée en tenant compte de la réserve requise.
Ce même armoire commence à ne plus être adaptée lorsque la courbe de charge présente un plateau prolongé en fin de journée, un fonctionnement continu des équipements pendant la nuit ou plusieurs charges démarrant simultanément. Ces schémas mettent en évidence le problème de dimensionnement plus clairement que la facture mensuelle, car ils indiquent la puissance maximale réelle et la plage de consommation d’énergie auxquelles la batterie doit répondre.
Le premier écart apparaît soit en kW, soit en heures

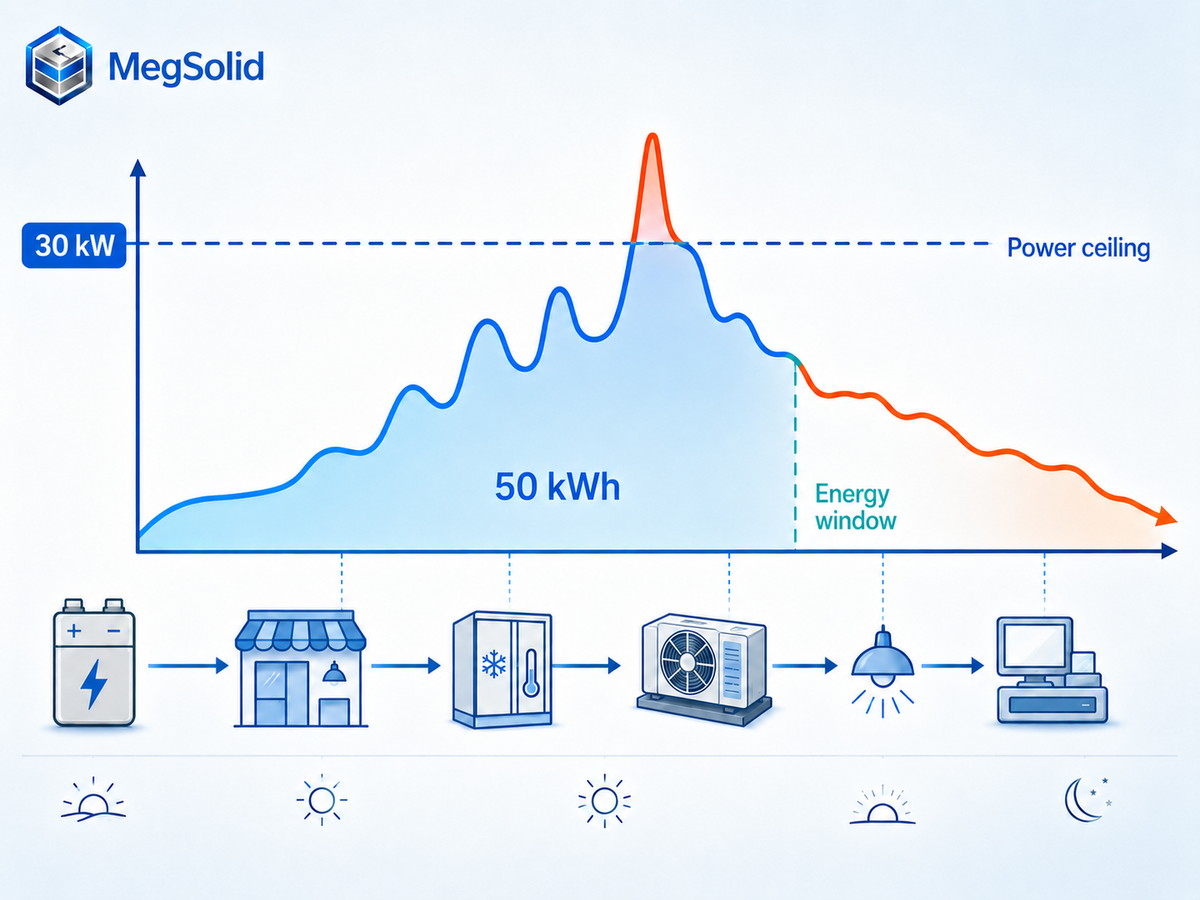

A Système de stockage par batterie de 30 kW peut fournir jusqu’à sa limite de puissance alternative (CA) approuvée à un moment donné. L’ajout de modules de batterie en aval de ce même étage de conversion permet de prolonger l’autonomie, mais c’est toujours le PCS qui détermine la charge simultanée pouvant être alimentée. Un événement de 36 kW, par exemple, dépasse déjà le plafond de décharge de 30 kW, même s’il reste encore beaucoup d’énergie stockée.
A Système de stockage par batterie de 50 kWh est confronté à une contrainte différente. Avec une charge soutenue constante de 30 kW, la division par la puissance nominale donne environ 1,67 heure. À 20 kW, le même calcul donne 2,5 heures ; à 10 kW, il donne 5 heures.
Autonomie nominale = énergie de la batterie ÷ charge prise en charge
| Charge alimentée par batterie | Autonomie théorique à partir de 50 kWh |
|---|---|
| 10 kW | 5,0 h |
| 20 kW | 2,5 h |
| 30 kW | 1,67 h |
Il s'agit ici des résultats d'une analyse préliminaire. La durée de fonctionnement finale tient compte de la limite d'énergie utilisable garantie, de la plage de SOC d'exploitation, de la réserve, des pertes de conversion, des équipements auxiliaires et du profil de charge mesuré. L'intérêt de cette simple division réside dans la rapidité : elle permet de déterminer si un projet est déjà trop proche de la limite pour rester dans la classe « compacte ».
Le calcul de la puissance et de la durée peut ensuite être effectué via le Guide sur le rapport puissance/énergie du système BESS C&I en se basant sur l'événement réel du site plutôt que sur une hypothèse générique de cycle quotidien.
Comment un petit site finit par dépasser la capacité d'un système de stockage compact
Ce changement se manifeste généralement au niveau de l'exploitation avant d'apparaître dans le cahier des charges d'achat. Les horaires d'ouverture sont prolongés, des installations frigorifiques sont mises en place, davantage de circuits prennent de l'importance sur le plan opérationnel, ou la production solaire diurne commence à dépasser la charge pendant des périodes plus longues. Chaque changement modifie le profil de charge que la batterie doit couvrir.
Le commerce en soirée et la réfrigération élargissent la « fenêtre énergétique »
La consommation des commerces, des établissements hôteliers et des bureaux se poursuit souvent après la baisse de la production photovoltaïque. Un pic de courte durée peut encore tenir dans les 50 kWh, tandis qu’un plateau stable en soirée peut épuiser l’énergie disponible bien avant l’heure de fermeture. Les chambres froides, les vitrines réfrigérées, les équipements de télécommunications et les charges informatiques posent le même problème pendant la nuit : leur puissance en kW peut sembler modeste, mais leur durée prolongée se traduit par un besoin en kWh plus important.
C'est là que les données par intervalles changent la donne. Un bloc de trois heures à 18 kW impose des exigences de stockage différentes de celles d'un pic de dix minutes à 30 kW, même si, à première vue, l'événement de moindre puissance semble moins exigeant sur un relevé de compteur unique.
L'ajustement de la production solaire varie lorsque l'excédent et la demande ultérieure se chevauchent
La taille d'un parc photovoltaïque, à elle seule, ne donne guère d'indication sur la capacité de la batterie. Ce qui importe, c'est l'excédent solaire récurrent pendant les heures où la batterie peut se recharger, par rapport à la consommation une fois que la production solaire diminue. L'installation d'une batterie plus grande se justifie lorsque ces deux aspects du cycle apparaissent clairement dans les données horodatées.
La fenêtre de recharge et la répartition du SOC doivent figurer dans le Guide des priorités de recharge photovoltaïque du système BESS C&I. Les sites photovoltaïques existants devraient également définir la voie de conversion via le Guide comparatif des systèmes de stockage à couplage CA et à couplage CC avant d'attribuer une valeur à l'énergie solaire récupérée.
Un champ d'application plus large de la charge protégée augmente à la fois la puissance et la réserve. L'éclairage, les systèmes de communication et les équipements de point de vente peuvent facilement s'inscrire dans le cadre d'une solution de secours compacte. L'ajout d'équipements de réfrigération, de pompes, de systèmes CVC ou d'équipements de production modifie à la fois la demande simultanée maximale et l'énergie qui doit rester disponible en cas de coupure de courant.
Le plan de gestion des charges protégées doit préciser quels circuits restent en service, lesquels peuvent être mis hors service et combien de temps la réserve doit durer. Ce plan définit une plage de fonctionnement exploitable pour la batterie, au lieu de considérer toutes les charges connectées comme ayant la même importance.
ESSA0100B-0215 Modifie les deux côtés de l'événement de charge
Compare the next product class when either the required AC power or the usable-energy window exceeds the compact package. ESSA0100B-0215 lists 100 kW rated AC and 215.04 kWh nominal battery energy, intelligent air cooling and 0 to +45°C operation. Check the offered available power, reserve, losses and site conditions before selection; extra AC rating is not automatically needed when only duration has increased.
| Champ ESSA0100B-0215 | Signification du projet |
|---|---|
| 100 kW en courant alternatif nominal | Capacité accrue de charge contrôlée simultanée |
| 215,04 kWh d'énergie nominale | Plus d'énergie pour les événements de longue durée, l'alimentation solaire ou la réserve |
| Classe 400 V | Base d'intégration basse tension à usage commercial |
| Boîtier IP54 | Principes de déploiement des armoires en extérieur |
| Refroidissement par air intelligent | Gestion thermique intégrée des armoires |
| Transformateur d'isolement intégré | Moins d'interfaces de transformateur externes dans les conceptions concernées |
Le coffret est pertinent lorsque l'on observe simultanément une puissance plus élevée et une plage énergétique plus large. Un site qui ne nécessite que 18 kW pour un pic de courte durée reste dans une configuration compacte. Un site présentant un bloc de consommation plus important en soirée, des pics de demande répétés ou un ensemble plus large de charges protégées devrait envisager la catégorie 100 kW / 215,04 kWh.
La gestion des pics de consommation et l'utilisation de l'énergie solaire en fin de journée proviennent de la même source d'énergie
Le modèle ESSA0100B-0215 permet de prendre en charge un événement de lissage de pointe plus important et de conserver davantage d'énergie photovoltaïque produite pendant la journée pour les charges ultérieures. Ces deux services puisent dans la même batterie ; le programme d'exploitation doit donc indiquer à quel moment chaque service est prioritaire et quelle quantité d'état de charge (SOC) reste disponible.
La dépêche du PCC doit figurer dans le Guide de régulation de la charge de pointe des batteries. La cible de régulation, l'emplacement du compteur et la séquence de réponse déterminent la manière dont la puissance de 100 kW est utilisée à la limite du site.
La réserve devient un critère de répartition des services médicaux d'urgence
Une capacité de batterie plus importante permet de disposer d'une réserve destinée aux charges protégées parallèlement à l'exploitation commerciale quotidienne. Le système de gestion de l'énergie (EMS) intégré peut répartir l'état de charge (SOC) entre l'écrêtement des pics, le décalage solaire et la fenêtre réservée, conformément à la logique d'exploitation définie.
La réserve reste soumise au programme de charges protégées et à la limite d'énergie utilisable. La sauvegarde de l'ensemble du site et la sauvegarde de charges sélectionnées constituent des missions distinctes, et la Guide sur la logique de priorité du système EMS de BESS montre comment les objectifs contradictoires sont hiérarchisés avant la mise en service.
L'installation électrique dépend toujours du tableau électrique existant, des dispositifs de protection, du câblage et des limites de raccordement. Le Guide de raccordement du système de stockage d'énergie par batterie (BESS) de 400 V qui ont une incidence sur la conception du site.
Send the measured event for a model comparison as soon as either the compact power ceiling or the accepted energy window is exceeded. Share interval loads, peak kW, duration, PV surplus and protected-load reserve. Ask MegSolid to return the smallest offered package that covers that duty, its usable AC energy and the switchboard/commissioning scope—not simply the largest cabinet.
Deux armoires de 215 kWh peuvent remplir différentes fonctions
Similar nominal energy can sit behind different AC converters. The 30 kW,50 kW and 100 kW examples below show the power-to-duration tradeoff. A named market comparison, including KSTAR BluePulse, needs the exact regional model and controlled datasheet; do not treat a generic 215 kWh class as the same backup or usable-energy package.
| Exemple d'architecture | Conséquences sur la capacité de charge |
|---|---|
| 30 kW + environ 215 kWh | Une large fenêtre d'énergie sous un plafond de puissance plus bas |
| 50 kW + environ 215 kWh | Capacité intermédiaire de charge simultanée |
| 100 kW + 215,04 kWh | Une puissance plus élevée disponible dans la même classe d'énergie nominale |
Une installation de 30 kW / 215 kWh peut convenir à une charge modérée et de longue durée. Une installation de 100 kW / 215,04 kWh peut répondre à un événement plus intense, bien qu'un fonctionnement prolongé à pleine puissance épuise plus rapidement l'énergie stockée. La comparaison doit prendre en compte à la fois la puissance nominale, l'énergie utilisable, la durée de l'événement et la charge de contrôle.
Cette distinction permet également d'éviter une erreur courante lors du dimensionnement. L'augmentation du nombre de kWh en aval d'un PCS de 30 kW prolonge la durée d'intervention ; elle maintient toutefois la limite de charge de 30 kW. L'augmentation de la puissance du PCS modifie le type d'événement auquel le système peut répondre, tandis que la fenêtre d'énergie de la batterie détermine la durée pendant laquelle cette réponse reste disponible.
L'armoire compacte reste la solution la mieux adaptée à un site présentant une charge soutenue stable bien inférieure à 30 kW, des pics de courte durée et récurrents, une consommation en soirée limitée et un périmètre de charge protégée restreint. Un excédent photovoltaïque modeste favorise également ce type d'armoire lorsque la majeure partie de la production solaire est déjà consommée directement.
Dans cette plage de fonctionnement, une partie de la capacité supplémentaire de l’armoire risque de rester inutilisée pendant une grande partie de l’année. Le projet tire davantage profit d’une définition précise de l’événement, d’une marge technique appropriée et d’une stratégie de contrôle qui exploite de manière répétée la capacité de stockage disponible.
La décision devrait se limiter à la catégorie de produits la plus restreinte couvrant la charge mesurée, la réserve et la marge de croissance. Cette approche permet de lier le choix des produits aux données d'exploitation, plutôt que de considérer chaque possibilité future comme une capacité installée nécessaire dès le premier jour.
Au-delà de l'ESSA : armoires à refroidissement par liquide et stockage à l'échelle du MWh
Le modèle ESSA0100B-0215 dispose de sa propre plage de fonctionnement. Un projet nécessitant une armoire à plus haute puissance, une architecture thermique différente ou une extension à l'échelle du MWh devrait s'orienter vers la plateforme suivante la plus adaptée, plutôt que d'utiliser une unité de 215,04 kWh pour une application pour laquelle elle n'a pas été conçue.
Energon 261 fournit 261,24 kWh d'énergie nominale et 125 kVA de puissance nominale en courant alternatif, grâce à un système de refroidissement par liquide et à des cellules LFP de 314 Ah. La valeur de 125 kVA correspond à la puissance apparente ; la puissance en kW correspondante dépend du facteur de puissance applicable et des limites de fonctionnement.
La comparaison entre les différents gouvernements est abordée dans le Guide de sélection des systèmes de stockage d'énergie par batterie (BESS) : 215 kWh contre 261 kWh. Les projets visant une exploitation à plusieurs unités ou à l'échelle du MWh peuvent se poursuivre dans le architecture de stockage d'énergie en conteneurs.
Le passage d'un produit à un autre relève autant d'un choix architectural que d'un choix de capacité. Le refroidissement, la puissance apparente, la tension sur site, la stratégie d'extension, les interfaces d'installation et le profil d'exploitation prévu sont tous pris en compte avant la mise sur le marché d'un modèle.
Fermer la sélection à l'aide de la courbe de charge
Un enregistrement synchronisé indique quand la demande survient, jusqu'à quel niveau elle atteint, combien de temps dure l'événement et quelle énergie est disponible pour la recharge. Il transforme une demande générale de “ plus de batterie ” en une obligation commerciale bien définie.
Commencez par le profil de charge par intervalle et identifiez l'événement au cours duquel le BESS devrait intervenir. Notez la puissance simultanée maximale (en kW) observée au cours de cet événement, puis calculez l'énergie qui doit être décalée ou mise en réserve sur toute sa durée. Superposez les excédents photovoltaïques horodatés lorsque la recharge solaire fait partie du scénario.
Les charges protégées nécessitent leur propre programme, car leur fonctionnement en cas de coupure peut chevaucher les pics quotidiens ou les objectifs solaires. La dernière donnée à saisir est la durée de fonctionnement requise une fois que la limite d’énergie utilisable et la réserve ont été prises en compte. Ensemble, ces mesures permettent de déterminer si une fourchette de 50 à 65 kWh reste viable, si la norme ESSA0100B-0215 mérite d’être prise en compte, ou si le projet relève désormais d’une autre catégorie de produits.
L'écran doit afficher une fourchette, et non une réponse erronée à un seul point. Indiquez la croissance de la charge, la variation saisonnière et la marge de contrôle à côté du tarif de base, puis précisez pourquoi la classe sélectionnée couvre cette fourchette. Ce même enregistrement doit indiquer quelle modification de la puissance, de la durée, de la réserve ou de l'interface du site entraînerait une réévaluation de la sélection.
Put the load event beside the offered model and close the purchase decision. Send MegSolid the event trace, PV surplus, protected-load schedule, site voltage and installation conditions for a cabinet/PCS shortlist. Ask the quotation to state available AC power, usable energy, reserve allocation, integration scope, delivery and commissioning responsibility. That is the package the customer can price and the EPC can release.
FAQ
50 kWh, est-ce suffisant pour une petite entreprise ?
Une capacité de 50 kilowattheures peut convenir à une charge assistée modeste et à une plage de fonctionnement réduite. La demande par intervalle, la puissance de pointe en kW, l'excédent photovoltaïque, la réserve et la durée de la charge protégée permettent de déterminer si le projet reste dans la fourchette de 50 à 65 kWh.
Pendant combien de temps une batterie de 50 kWh peut-elle alimenter une charge de 30 kW ?
La division « plaque signalétique » donne environ 1,67 heure: 50 kWh ÷ 30 kW. La durée du projet est ensuite ajustée en fonction de l'énergie utilisable, de la réserve SOC, des pertes de conversion, des équipements auxiliaires et du profil de charge mesuré.
Faut-il dimensionner un système de stockage par batterie de 30 kW en fonction de la consommation électrique quotidienne ?
Utilisez la consommation quotidienne en kWh comme donnée de référence. La puissance de pointe détermine les besoins en PCS, tandis que l'énergie qui doit être décalée ou mise en réserve pendant la durée de l'événement cible détermine les besoins en énergie de la batterie.
Quels sont généralement les facteurs qui font que la capacité des systèmes de stockage par batterie à usage commercial de petite taille dépasse 50 à 65 kWh ?
La demande prolongée en soirée, la réfrigération nocturne, les excédents photovoltaïques récurrents et un champ d'application élargi des charges protégées ont généralement pour effet d'élargir la plage énergétique requise. Le fonctionnement simultané des équipements peut également augmenter les besoins en puissance.
Une installation photovoltaïque commerciale de plus grande taille nécessite-t-elle automatiquement une batterie plus puissante ?
La capacité de la batterie dépend de l'excédent disponible à midi et de la demande ultérieure du site. Les données horodatées relatives à la production photovoltaïque et à la charge permettent de déterminer la quantité d'énergie solaire pouvant être stockée et consommée une fois la plage de recharge terminée.
Dans quels cas faut-il évaluer l'ESSA0100B-0215 ?
ESSA0100B-0215 is one candidate when either required power or usable energy moves beyond the offered compact 30 kW/50–65 kWh package. Compare the smallest configuration that meets the load, duration, reserve and site limits; exceeding only the energy window does not by itself require 100 kW discharge.
Quels sont les changements lorsque l'on passe de 30 kW / 50 kWh à 100 kW / 215,04 kWh ?
Cette catégorie supérieure augmente la puissance nominale maximale en courant alternatif et offre une plage d'énergie nominale nettement plus large. Elle permet de prendre en charge des cycles de fonctionnement C&I plus intensifs ou plus longs lorsque les données du site justifient ce choix.
Le modèle ESSA0100B-0215 permet-il à la fois de lisser les pics de consommation et de décaler la consommation d'énergie solaire ?
Ces deux objectifs peuvent être intégrés à la stratégie du système de gestion de l'énergie (EMS). La logique de priorités définie détermine leurs plages de fonctionnement, l'affectation des SOC et la réserve de charge protégée.
Le modèle ESSA0100B-0215 peut-il fournir une alimentation de secours ?
L'ESSA0100B-0215 peut prendre en charge certaines charges dont la puissance totale et la durée requise s'inscrivent dans les limites validées du système. Le programme de secours et la réserve d'énergie utilisable définissent le périmètre de prise en charge.
Pourquoi deux systèmes de stockage d'énergie par batterie (BESS) professionnels d'une capacité de 215 kWh peuvent-ils présenter des puissances nominales en kW très différentes ?
La capacité de la batterie en kWh correspond à l'énergie stockée, tandis que la puissance nominale du PCS définit la puissance maximale en courant alternatif. Une même énergie nominale peut être fournie par différents convertisseurs et alimenter différentes charges.
Quelles sont les données relatives au site à prendre en compte avant de choisir un système de stockage par batterie à usage commercial en extérieur ?
Utilisez le profil de charge par intervalle, la puissance de pointe (en kW), la durée cible de l'événement, l'énergie décalée requise, l'excédent photovoltaïque horodaté et le programme des charges protégées. Ces données permettent de classer le projet dans une catégorie de produit appropriée.
Dans quels cas un projet devrait-il envisager d'utiliser l'Energon 261 plutôt que l'ESSA0100B-0215 ?
Energon 261 apparaît à l'écran lorsque le projet le nécessite. 261,24 kWh / 125 kVA une classe et une architecture d'armoire à refroidissement par liquide. L'interface électrique et les conditions d'exploitation complètent cette sélection.
À quel moment un site commercial devrait-il adopter le stockage d'énergie en conteneurs ?
Les systèmes de stockage d'énergie (ESS) en conteneurs gagnent en pertinence lorsque le projet atteint une capacité de l'ordre du MWh, nécessite une extension à plusieurs unités ou dépasse les limites pratiques d'une seule armoire extérieure.
