Les caves espagnoles confrontées à un déficit d'importation de 75 kW et à une obligation de décharge quotidienne de 136,25 kWh en courant alternatif devraient utiliser le MegSolid ESSA0100B-0215 pour le scénario d'exploitation défini « récolte et énergie solaire ». Sa puissance nominale en courant alternatif de 100 kW et son énergie nominale de 215,04 kWh dépassent les deux limites fixées pour cette application, contrairement à l'armoire de 50 kW / 100,352 kWh.
La batterie doit couvrir le déficit d'importation mesuré et l'ensemble de la plage de fonctionnement ; la puissance en kWp du parc photovoltaïque ne détermine pas la capacité nominale du système de stockage d'énergie (BESS). Le modèle ESSA0100B-0215 combine cette puissance et cette énergie avec un système de gestion de l'énergie (EMS) intégré, un transformateur d'isolement intégré et une interface 400 V. Le Contrôle de lissage des pics de la PCC et Rénovation d'une installation solaire à couplage CA puis raccordez l'armoire au système de cave à vin existant.
ESSA0100B-0215 Couvre les besoins de la cave en électricité (75 kW / 136,25 kWh)
La demande de traitement atteint 245 kW face à un 170 kW importer la cible, en créant un 75 kW Caractéristiques de la batterie :
Puissance requise du système de stockage d'énergie par batterie (BESS) = 245 kW d'importation du site − 170 kW d'objectif d'importation = 75 kW
Fournitures ESSA0100B-0215 Puissance nominale en courant alternatif de 100 kW, ce qui laisse 25 kW de marge de puissance nominale supérieur au déficit mesuré avant la réduction de la puissance du site et les limites d'exploitation. Son Capacité nominale de la batterie : 215,04 kWh cela permet également au projet d'atteindre une classe énergétique nominale suffisante pour tester l'ensemble du cycle « production + fonctionnement en soirée ».
L'armoire ESSA regroupe la batterie, l'étage de conversion de puissance, le transformateur d'isolement intégré et les fonctions EMS au sein d'une seule plateforme extérieure. L'acheteur bénéficie d'une solution définie 400 V, 144 A, IP54 une solution intégrée avec des communications RS485 et TCP/IP, plutôt que des fonctions de stockage centrales distinctes ne répondant à aucune spécification d'armoire unique.
| Conditions d'achat | Droit d'accise sur les vins | Résultat ESSA0100B-0215 |
|---|---|---|
| Réduction des pics d'importation | 75 kW | Puissance nominale en courant alternatif : 100 kW ; marge nominale : 25 kW |
| Exploiter pleinement l'énergie de la récolte | 75 kW pendant 45 min = 56,25 kWh (courant alternatif) | Inclus dans le test énergétique |
| Production en soirée | 80 kWh CA | La consommation totale atteint 136,25 kWh en courant alternatif |
| Capacité nominale de la batterie | Il faut plus de 136,25 kWh en courant alternatif avant de tenir compte des pertes et de la réserve de SOC. | Classe énergétique nominale : 215,04 kWh |

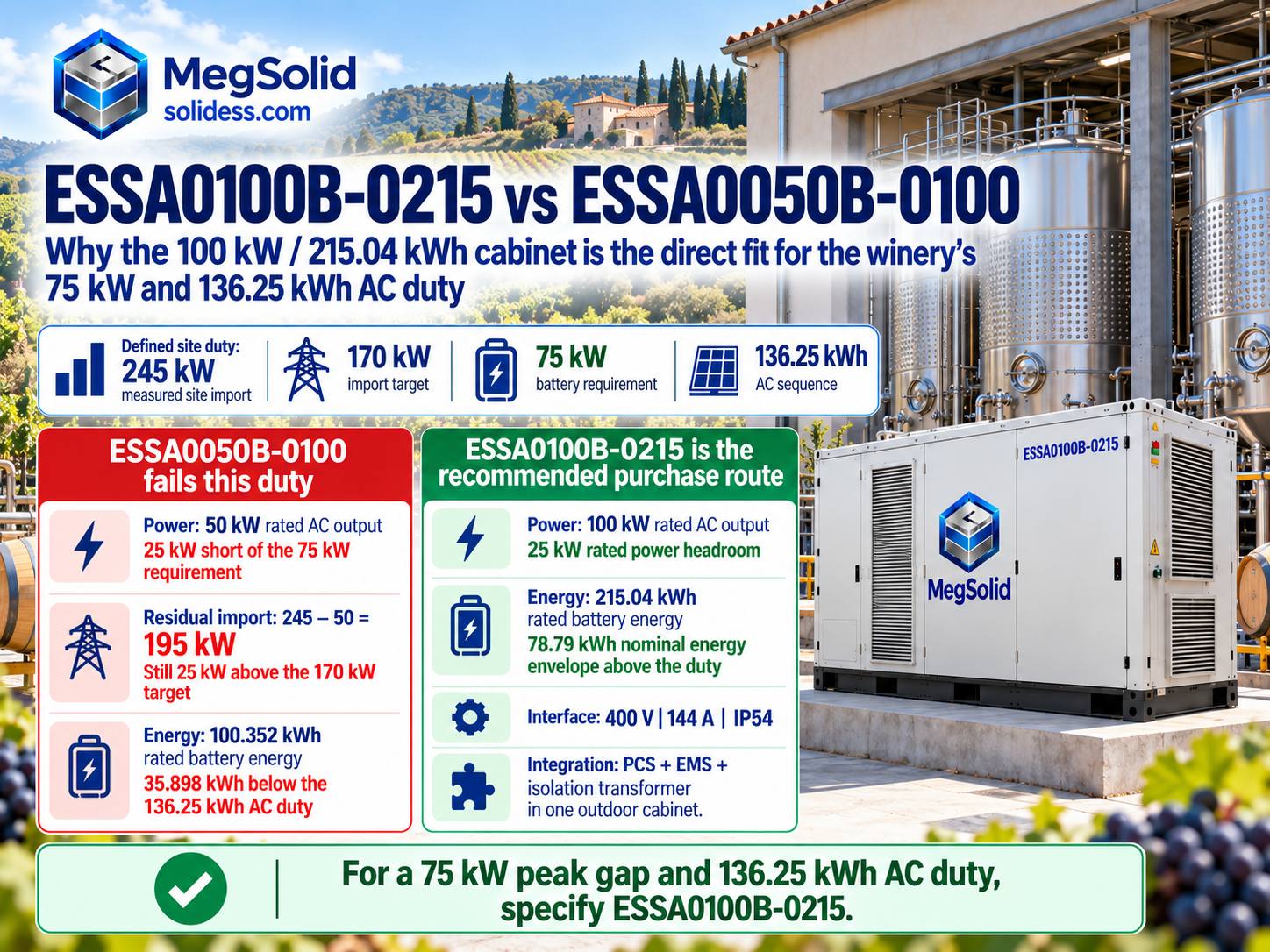

L'armoire de 50 kW ne permet pas de répondre aux exigences définies
Le modèle ESSA0050B-0100 est un produit MegSolid performant destiné aux petits domaines viticoles, mais il s'avère ici sous-dimensionné pour deux raisons distinctes.
Son Puissance nominale en courant alternatif de 50 kW ne peut pas livrer le 75 kW réduction. Même à la puissance nominale, l'injection dans le réseau reste à 195 kW, c'est-à-dire 25 kW et plus l'objectif de 170 kW :
Importation du site : 245 kW − Production du BESS : 50 kW = Importation résiduelle : 195 kW
Son Capacité nominale de la batterie : 100,352 kWh est également 35 898 kWh de moins les éléments requis 136,25 kWh CA séquence avant que les pertes liées à la conversion, la consommation auxiliaire ou une réserve SOC de fonctionnement ne soient prises en compte. Aucun réglage du système de gestion de l'énergie (EMS) ne peut pallier un déficit physique de puissance PCS ou d'énergie stockée.
Le Catégorie d'armoire de 50 kW / 100 kWh le parcours MegSolid reste le bon choix lorsque le déficit mesuré reste inférieur à 50 kW et que l'énergie CA utilisable vérifiée couvre l'intégralité de l'événement. À 75 kW et 136,25 kWh en courant alternatif, le modèle ESSA0100B-0215 est parfaitement adapté à l'application prévue.

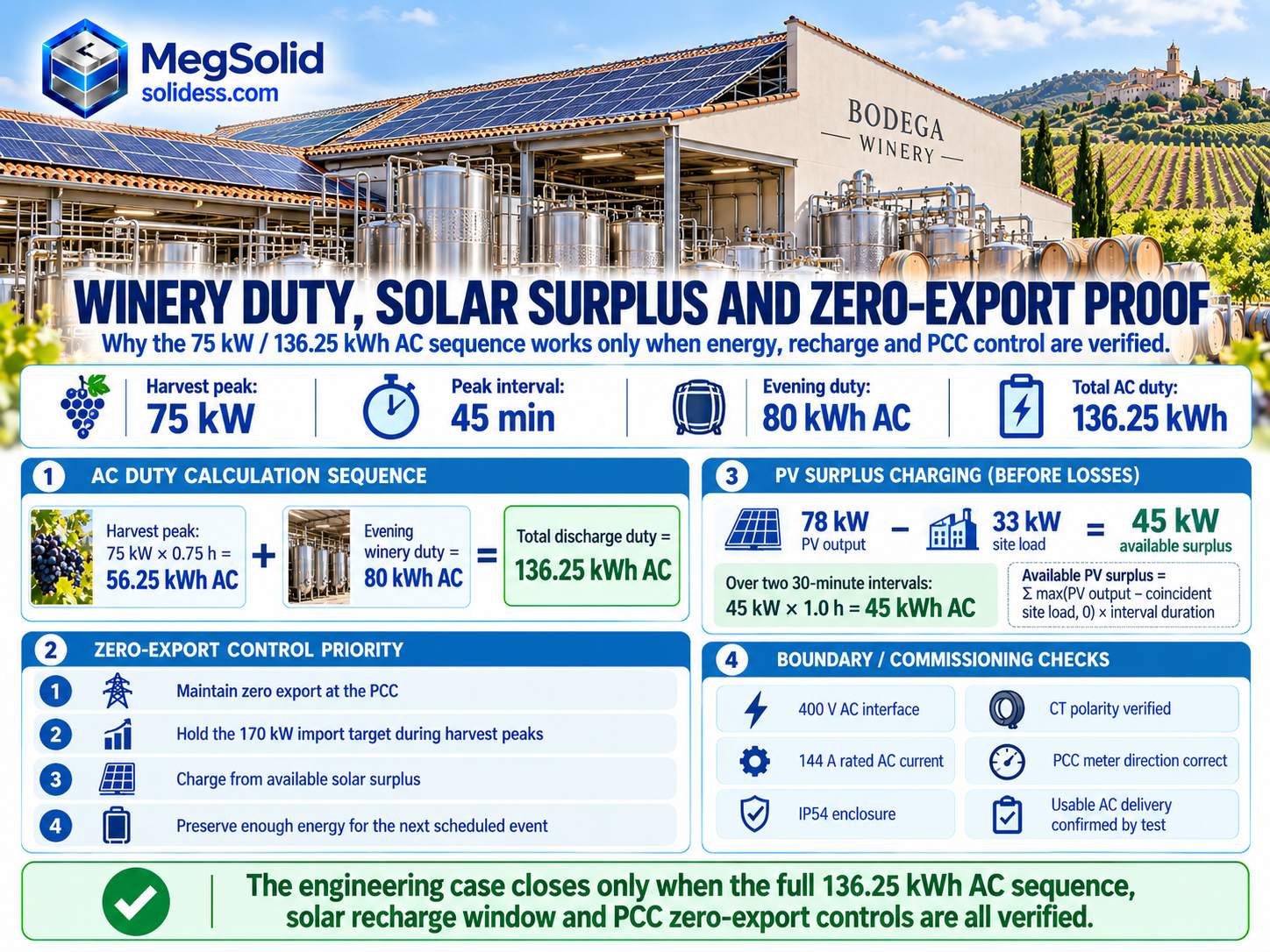

La fenêtre de décharge complète démontre l'avantage de 215,04 kWh
Le déficit de 75 kW de la cave dure pendant trois intervalles de 15 minutes. Cet intervalle de lissage des pics nécessite 56,25 kWh CA. Le pompage, le refroidissement et le traitement en soirée nécessitent ensuite une autre 80 kWh CA, ce qui donne la séquence mesurée suivante : 136,25 kWh CA.
Pointe de production : 75 kW × 0,75 h = 56,25 kWh CA
Service du soir : 80 kWh en courant alternatif
Consommation totale en décharge : 56,25 + 80 = 136,25 kWh CA
Distinguer la puissance nominale de la puissance active fournie vérifiée
Le modèle ESSA0100B-0215 dispose de 114,688 kWh d'énergie nominale supplémentaire de la batterie que l'ESSA0050B-0100. Par rapport à la puissance nominale de 136,25 kWh en courant alternatif, sa puissance nominale de 215,04 kWh entraîne une Enveloppe énergétique nominale de 78,79 kWh en ce qui concerne les pertes de conversion, le seuil minimal convenu pour le niveau de charge (SOC) et la marge d'exploitation. La différence de 78,79 kWh ne correspond pas automatiquement à de l'énergie CA disponible ; la mise en service doit permettre de vérifier la production CA utilisable dans les limites convenues en termes de puissance, de température et de niveau de charge (SOC).
Le modèle ESSA0100B-0215 peut être mis en service après une séquence de production complète ; le modèle ESSA0050B-0100 échoue aux tests de puissance et d'énergie avant même les essais sur site. Cela évite d'acheter une armoire qui réduit la pointe de consommation sans atteindre l'objectif fixé et qui se vide avant la fin de la production du soir.
Utilisez le même boîtier ESSA100 pour les pics de production et le décalage solaire
La demande liée aux vendanges et l'excédent solaire hors période de vendanges génèrent des utilisations différentes pour le même système de stockage. Pendant la transformation du raisin, l'écrêtement des pics de consommation permet de respecter l'objectif d'importation. En dehors de la période des vendanges, la batterie stocke l'excédent photovoltaïque exploitable de midi et le restitue lorsque la cave en a besoin plus tard dans la journée.
La puissance nominale des panneaux photovoltaïques ne détermine pas à elle seule la taille de la batterie. L'énergie de charge pertinente correspond à l'excédent, intervalle par intervalle, après prise en compte de la charge de la cave :
Excédent photovoltaïque disponible = Σ max(production photovoltaïque − charge simultanée du site, 0) × durée de l'intervalle
Calculer la charge solaire à partir de l'excédent mesuré
Avec une production photovoltaïque de 78 kW et une charge du site de 33 kW, 45 kW est disponible à la limite de l'AC. Deux intervalles de 30 minutes permettent de 45 kWh CA avant la conversion et les contraintes d'exploitation. Le Priorité de recharge photovoltaïque Il faut réserver de l'espace dans le SOC avant que cet excédent n'arrive ; recharger la batterie à partir du réseau trop tôt empêcherait la captation de l'énergie solaire.
Les fonctions EMS intégrées de MegSolid, ainsi que la prévision de la capacité des batteries et de la durée de décharge, offrent à l’EPC une plateforme produit adaptée à ces deux fonctions. L’accès simultané à la charge, aux batteries, au réseau, au générateur diesel et au système photovoltaïque permet également de prendre en charge une architecture énergétique plus étendue pour la cave. En dehors de la période des vendanges, l’énergie photovoltaïque disponible en milieu de journée peut être stockée pour répondre aux besoins ultérieurs de la cave.
Un projet viticole espagnol présente le même schéma de lissage des pics de consommation
Le projet « Bodega Vega Tolosa » à Albacete, présenté par CEGASA, allie 100 kWc de panneaux photovoltaïques, 187,6 kWh de capacité de stockage, l'écrêtement des pics et l'injection nulle. Le rapport du projet indique que 19 800 € par an d'économies sur les dépenses énergétiques et 10,2 tonnes d'économies de CO₂ pour cette installation. Consultez le Fiche du projet « Bodega Vega Tolosa ».
Les documents publiés relatent le stockage, l’autoconsommation, la gestion des pics de consommation et la gestion des exportations dans un domaine viticole espagnol. Ils ne déterminent pas la notation d’un autre site. L’avantage de MegSolid réside dans le fait que la gamme ESSA permet de convertir la charge mesurée du nouveau domaine viticole en une décision directe concernant l’armoire : 50 kW / 100 352 kWh pour la plus petite des deux limites ou 100 kW / 215,04 kWh pour la charge en courant alternatif de 75 kW et 136,25 kWh évaluée ici.
Veiller à bien distinguer les économies réalisées grâce au projet déjà publié de celles liées à la nouvelle cave
Tout calcul commercial dépend toujours du tarif propre à la cave, des coûts d'importation évités, de la valeur à l'exportation, du mécanisme de tarification en heures de pointe et du calendrier d'exploitation. La recommandation relative au produit ne repose pas sur la reproduction des économies réalisées par un autre projet ; elle dépend de la capacité de l'ESSA100 à franchir les deux limites techniques mesurées.
Les options « Zero Export », « EMS Priority » et « Meter Direction » doivent fonctionner comme un seul et même système
L'Espagne Décret royal n° 244/2019 définit l’« autoconsommation sans excédents » comme une autoconsommation dotée d’un mécanisme empêchant l’énergie excédentaire d’être injectée dans le réseau. L’ITC-BT-40 modifiée, en vertu de la Réglementation électrotechnique relative à la basse tension exige que le système non destiné à l'exportation soit conforme aux exigences applicables en matière de contrôle et d'essais. Ces règles modifient l'essai de réception sur site, et non la plaque signalétique ESSA.
Fixer l'exportation à zéro au-delà du niveau d'optimisation économique
Utilisez cette priorité de commande :
- Conserver la limite d'exportation obligatoire au point de connexion.
- Préserver les objectifs d'importation de la cave pendant les pics de vendanges.
- Recharger à partir de l'excédent solaire disponible tout en respectant le niveau de charge (SOC) et les limites de puissance.
- Conservez suffisamment d'énergie pour la prochaine opération de production prévue.
MegSolid intègre les fonctions EMS et le canal de communication RS485/TCP-IP au sein même du produit. Le compteur PCC externe, le contrôleur de site, l'onduleur photovoltaïque existant et le dispositif de protection nécessitent toutefois une mise en service coordonnée. Le frontière sans contrôle des exportations doit être mesurée au bon endroit, et la Test de polarité CT il faut s'assurer que les commandes « import » et « export » sont interprétées dans le bon sens.
Le Hiérarchie des priorités des services médicaux d'urgence empêche qu'une commande de tarification économique ne dépasse la limite d'exportation approuvée ou ne génère un nouveau pic d'importation.
Définir le périmètre des installations électriques et de génie civil de 400 V
Vérifier l'alimentation 400 V et l'emplacement des équipements
Le modèle ESSA0100B-0215 offre un Interface CA de 400 V nominal, Courant alternatif nominal de 144 A, un système de refroidissement par air intelligent et un IP54 boîtier. Ses dimensions indiquées sont les suivantes : 2 450 × 1 550 × 2 400 mm, et son poids est de 3 900 kg. Les valeurs publiées définissent l'ensemble des installations électriques et de génie civil à mettre en place sur le chantier.
| Périmètre de l'installation | ESSA0050B-0100 | ESSA0100B-0215 | Impact sur les clients |
|---|---|---|---|
| Puissance nominale en courant alternatif | 50 kW | 100 kW | L'ESSA100 comble le vide dans la gamme des 75 kW |
| Courant alternatif nominal | 72 A | 144 A | Modifications des caractéristiques nominales des alimentations et des dispositifs de protection |
| Capacité nominale de la batterie | 100,352 kWh | 215,04 kWh | L'ESSA100 répond aux exigences de la classe énergétique requise |
| Dimensions, L × P × H | 1 770 × 1 510 × 2 270 mm | 2 450 × 1 550 × 2 400 mm | L'ESSA100 a besoin d'un emplacement plus spacieux pour son équipement |
| Poids | 2 400 kg | 3 900 kg | Le plan de fondation et de manutention doit prévoir une capacité supplémentaire de 1 500 kg |
| Refroidissement / boîtier | Refroidissement par air intelligent / IP54 | Refroidissement par air intelligent / IP54 | La température ambiante et le débit d'air restent des paramètres d'acceptation |
Le raccordement existant au tableau électrique de 400 V Il convient de vérifier le courant continu, la coordination des protections, le niveau de défaut, l'isolation et le tracé des câbles. Le transformateur d'isolation intégré constitue un avantage de la solution MegSolid, mais il ne dispense pas de vérifier l'ensemble de la conception des protections du site.
Prévoyez de recharger vos batteries avant la prochaine récolte ou la prochaine soirée
Le lissage des pics ne peut se reproduire de manière fiable que si l’armoire dispose d’une quantité suffisante d’énergie utilisable au début de chaque événement. Après avoir fourni 136,25 kWh en courant alternatif, le système doit récupérer plus de 136,25 kWh à sa limite de charge, car les pertes de conversion et les équipements auxiliaires consomment une partie de l’énergie d’entrée.
Rapprocher la recharge de l'événement suivant
La cave devrait comparer trois enregistrements synchronisés :
- excédent photovoltaïque disponible avant le prochain événement ;
- marge d’importation autorisée vers le réseau pendant la recharge ;
- le niveau de charge (SOC) de la batterie mesuré et la puissance CA réelle du système de stockage d'énergie par batterie (BESS).
Les fonctions de prévision de la capacité de la batterie et de la durée de décharge de MegSolid viennent étayer ce plan d'exploitation. Le test de capacité utile du courant alternatif Il faut ensuite vérifier que le modèle ESSA0100B-0215 est capable de fournir la séquence promise dans les conditions de température, de SOC et d'alimentation propres au site.
L'armoire doit démarrer l'événement suivant avec suffisamment d'énergie disponible pour répéter la fonction de régulation de pointe de 75 kW et la séquence de production complète. Sans recharge suffisante avant l'événement suivant, l'armoire ne pourra pas réitérer cette performance, quelle que soit sa puissance nominale.
N'installez le système MegSolid de taille inférieure ou supérieure qu'au niveau de la limite appropriée.
Veiller à ce que l'ESSA0050B-0100 reste en dessous du seuil de 50 kW
MegSolid recommande ESSA0050B-0100 lorsque la réduction mesurée de la consommation d'électricité ne dépasse pas 50 kW et que l'énergie CA utilisable vérifiée couvre l'intégralité de l'événement. Ce régime peut utiliser la plus petite des deux valeurs 72 A, 2 400 kg armoire sans encombrement inutile en termes de puissance et de capacité énergétique.
MegSolid recommande ESSA0100B-0215 lorsque le déficit dépasse 50 kW, que la séquence de fonctionnement dépasse la plage d'énergie utilisable de l'armoire la plus petite, ou lorsque ces deux conditions sont réunies. La cave évaluée dépasse ces deux limites à 75 kW et 136,25 kWh CA, c'est donc l'armoire de 100 kW / 215,04 kWh qu'il convient d'acheter.
Ne dépassez la valeur ESSA100 que lorsque la charge mesurée l'exige
Les projets dont la puissance dépasse 100 kW ou qui ne peuvent pas s'inscrire dans la fourchette d'énergie utile requise par ESSA100 nécessitent une architecture plus importante. MegSolid’s 261,24 kWh – Plateforme Energon fournit un 125 kVA catégorie de produits à refroidissement liquide ; il ne faut pas considérer automatiquement que 125 kVA équivaut à 125 kW. Les grands sites viticoles devraient procéder à cette étude technique avant de passer commande d'équipements.
Indiquez la référence ESSA0100B-0215 pour les modèles de 75 kW et 136,25 kWh en service CA.
Deux limites mesurées déterminent la classe de l'équipement. Le modèle ESSA0050B-0100 ne répond pas à l'objectif d'importation de 25 kW et la capacité nominale de sa batterie est de 35 898 kWh de moins la puissance active requise avant pertes. Le modèle ESSA0100B-0215 fournit la valeur correcte Classe CA de puissance nominale de 100 kW et Classe énergétique nominale : 215,04 kWh dans une armoire d'extérieur.
L'ESSA0100B-0215 peut être testé pour une utilisation en mode « harvest » à pleine charge, réutilisé pour le « solar shifting » hors mode « harvest » et intégré à un système de contrôle « zéro exportation » via un système de gestion de l'énergie (EMS) et une périmètre de communication bien définis. Sa connexion de 400 V, 144 A et sa charge d’installation de 3 900 kg sont connues avant l’achat, ce qui permet de concevoir les travaux électriques et de génie civil en fonction de l’armoire réelle.
FAQ
Quelle batterie MegSolid est recommandée pour un domaine viticole espagnol présentant un déficit de puissance de pointe de 75 kW ?
MegSolid recommande le modèle ESSA0100B-0215. Sa puissance nominale en courant alternatif de 100 kW dépasse le déficit mesuré de 75 kW, tandis que le modèle ESSA0050B-0100, d'une puissance de 50 kW, présente un déficit de 25 kW.
Pourquoi le modèle ESSA0100B-0215 est-il mieux adapté à une charge CA de 136,25 kWh ?
Sa capacité nominale de 215,04 kWh assure la classe d'énergie nominale appropriée pour l'ensemble de la séquence. La capacité nominale de 100,352 kWh de l'armoire plus petite est déjà inférieure de 35,898 kWh à la puissance CA requise avant pertes.
Dans quels cas le modèle ESSA0050B-0100 est-il le meilleur produit MegSolid ?
La correspondance est d’autant plus précise que la réduction des importations mesurée reste inférieure à 50 kW et que l’événement dans son ensemble s’inscrit dans la plage d’énergie CA utilisable vérifiée.
Un parc photovoltaïque de 100 kWc nécessite-t-il un système de stockage d'énergie (BESS) de 100 kW ?
Non. La puissance du BESS suit le déficit d'importation mesuré et la limite de charge. L'énergie du BESS suit la plage de décharge, l'excédent solaire utilisable et la réserve de SOC requise.
L'énergie nominale d'une batterie peut-elle être considérée comme de l'énergie CA utilisable ?
Non. L'énergie CA fournie dépend de la plage de SOC convenue, des pertes de conversion, des charges auxiliaires, de la température et de la puissance de décharge. La mise en service doit permettre de vérifier la limite CA.
Le modèle ESSA0100B-0215 est-il compatible avec les installations solaires existantes des domaines viticoles ?
Oui, une installation à couplage en courant alternatif permet de conserver les équipements photovoltaïques existants adaptés, à condition que le tableau électrique, les dispositifs de protection, les compteurs et les systèmes de commande soient compatibles avec cette configuration.
Le boîtier ESSA permet-il à lui seul de bloquer toute exportation ?
Non. L'armoire assure les fonctions EMS et de communication, tandis que le compteur PCC, le contrôleur de site, l'onduleur photovoltaïque, les dispositifs de protection et le mécanisme anti-exportation doivent passer avec succès l'essai coordonné sur site.
Quelle interface électrique l'ESSA0100B-0215 offre-t-elle ?
MegSolid publie une interface CA d'une tension nominale de 400 V et un courant CA nominal de 144 A pour le modèle ESSA0100B-0215. La conception du tableau électrique et des protections existantes doit être vérifiée au regard de ces limites.
Le modèle ESSA0100B-0215 est-il refroidi par liquide ?
Non. MegSolid propose un système de refroidissement par air intelligent pour le modèle ESSA0100B-0215. Le système Energon de 261,24 kWh appartient à une catégorie distincte de produits à refroidissement liquide.
Quelles sont les dimensions et le poids du modèle ESSA0100B-0215 ?
Ses dimensions officielles sont de 2 450 × 1 550 × 2 400 mm, et son poids officiel est de 3 900 kg.
Comment le domaine viticole se prépare-t-il à affronter un deuxième pic d'activité ?
Le système EMS utilise l'excédent photovoltaïque disponible ou la marge d'importation autorisée depuis le réseau, tout en respectant les limites d'importation et d'exportation. La mise en correspondance de l'état de charge (SOC), de la puissance du PCC, de la production photovoltaïque et de la puissance du BESS permet de déterminer si la fenêtre de recharge est fermée.
Quelles sont les règles espagnoles applicables à un domaine viticole BESS n'effectuant aucune exportation ?
Le décret royal 244/2019 définit la notion d'autoconsommation sans excédent, et la norme ITC-BT-40 modifiée établit les exigences et les essais applicables au mécanisme empêchant l'injection dans le réseau de distribution.
Quels avantages le MegSolid ESSA100 apporte-t-il à la cave ?
Il répond à l'exigence de puissance définie de 75 kW et offre la classe d'énergie nominale de 215,04 kWh nécessaire pour tester l'intégralité de la séquence CA de 136,25 kWh, tout en intégrant les fonctions EMS, les communications et un transformateur d'isolement au sein d'une seule et même plateforme extérieure.
