Sur un site côtier saoudien, la corrosion peut réduire la fiabilité bien avant que la batterie n'atteigne sa limite de rétention d'énergie. L'air salin de la mer Rouge ou du Golfe, la pluie battante, l'humidité collante et la condensation nocturne frappent d'abord les points faibles : les joints des armoires, la quincaillerie des portes, les presse-étoupes, les fixations, les serpentins de refroidissement, les ventilateurs et les raccordements.
Pour une cour de port, une usine côtière, une usine de poisson ou une plateforme industrielle insulaire, sélectionnez MegSolid dans l'autre sens. Corrigez d'abord l'exposition — corrosivité, humidité, dépôt de sel. Ensuite, choisissez le boîtier, l'architecture de refroidissement, les interfaces, les preuves d'inspection et de réception.
MegSolid propose deux types d'armoires C&I pour différentes conditions d'utilisation :
| Mot-clé de décision | Ce que l'acheteur doit prouver | Orientation initiale de MegSolid |
|---|---|---|
0–45 °C installation contrôlée | L'air d'admission reste dans la plage de fonctionnement validée, grâce à un entretien rigoureux des filtres et de l'enceinte | Armoire intelligente refroidie par air ESSA0100B-0215 100kW / 215,04kWh |
| Refroidissement par liquide | Le projet nécessite une puissance de l'ordre de 125 kVA, une plage de températures nominales plus large ou une architecture thermique ne dépendant pas de l'admission d'air par la batterie. | Système Energon 261,24 kWh à refroidissement par liquide pour le secteur commercial et industriel |
| Classe de corrosion côtière | Dépôt de chlorure, durée d'exposition à l'humidité, embruns entraînés par le vent, condensation et distance/trajet d'exposition depuis le rivage | Calendrier de corrosion spécifique au projet et justificatifs du fournisseur |
| Résistant au brouillard salin | Méthode d'essai précise, niveau de rigueur de l'essai, échantillon, critères de réussite/échec et champ d'application des composants | Demander des rapports vérifiés avant l'attribution du marché technique |
| Disponibilité à long terme | Responsabilité en matière d'inspection, circuit des pièces de rechange, méthode de réparation des revêtements et conservation des preuves | À inclure dans les annexes relatives à l'exploitation et à la maintenance ainsi qu'à la garantie |
Cet article compare les allégations du marché grand public aux limites techniques vérifiées du produit MegSolid. La norme IP54 concerne la protection contre les infiltrations. L'aptitude à la résistance à la corrosion marine nécessite un dossier de preuves spécifique, adapté à l'exposition côtière exacte.
La corrosion des systèmes de stockage d'énergie par batterie (BESS) en zone côtière constitue un problème de fiabilité électrique
Le cadre de conception des installations photovoltaïques et de stockage en zone côtière proposé par pv magazine considère la corrosion comme une variable à prendre en compte dès la phase initiale de conception électrique, et non comme une surprise survenant ultérieurement lors de l'exploitation et de la maintenance. Il regroupe les chlorures, l’humidité, la pluie poussée par le vent et les rayons UV au sein d’un même ensemble de contraintes, et renvoie aux catégories de la norme ISO 9223, selon lesquelles de nombreux sites côtiers tropicaux atteignent le niveau C5, tandis que les sites côtiers ou offshore soumis à des embruns salins occasionnels peuvent atteindre le niveau CX. Lire le cadre.
Pour un BESS, la chaîne est pratique :
- Le sel retient l'humidité à la surface ou dans les interstices.
- Les revêtements, les joints, les pièces de quincaillerie, les connecteurs ou les surfaces des échangeurs thermiques commencent à s'abîmer.
- La résistance de contact augmente, le débit d'air diminue, l'eau trouve un chemin de passage ou les commandes fonctionnent par intermittence.
- Problèmes de gestion thermique ou de déclassement des composants électroniques de puissance, déclenchement d'une alarme ou nécessité de remplacement.
- Le propriétaire en fait les frais sous forme de perte de disponibilité, de frais d'entretien supplémentaires et d'un dossier de garantie compliqué.
Une offre balnéaire ne se résume pas à un simple mot extérieur ou pour un seul indice de protection.
Ce que révèlent les affirmations des concurrents publics — et les éléments de preuve dont votre site a encore besoin
Plusieurs fournisseurs commercialisent déjà des modèles destinés au désert, au littoral ou à un environnement salin. Leurs allégations publiques fournissent les preuves qu'un acheteur du littoral devrait exiger. Un classement équitable n'est possible que lorsque le matériau du boîtier, la méthode de test de résistance au sel, le niveau de sévérité, l'étendue des composants, l'architecture de refroidissement et l'exposition du site sont comparables.
| Réclamation relative au marché public | Ce que cela montre de manière utile | Une question relative aux marchés publics qui reste en suspens |
|---|---|---|
| HighJoule présente un boîtier côtier doté d'un système à pression positive, d'un système de filtration chimique, d'une conception conforme à la norme NEMA 4X et d'une résistance au brouillard salin certifiée supérieure à 1 000 heures. Son article de cas est rédigé par le fournisseur. | Les projets côtiers peuvent nécessiter une protection allant au-delà d'une simple couche de peinture. | Quels composants ont été testés, selon quelle méthode, quelles conditions ont été jugées acceptables, et cette version exacte est-elle proposée dans le cadre de ce projet ? |
| CLOU précise que son système adapté aux conditions désertiques est conçu pour fonctionner à 55 °C, que ses composants critiques sont hermétiques et qu'il intègre une protection sur mesure contre le sable et la poussière. Sa sortie en Arabie saoudite décrit cela comme une solution spécifique. | Les principaux fournisseurs publient l'adaptation environnementale en tant qu'exigence au niveau du système. | Quelle est la catégorie de corrosion spécifique au projet, la limite d'humidité côtière, le registre de brouillard salin et la portée de la maintenance ? |
| Le rapport de projet de Tabuk et Hail décrit des unités étanches et des alertes automatisées contre la poussière pour un grand système conteneurisé. Couverture du projet. | Le contrôle de la poussière dans le désert et le contrôle des chlorures côtiers nécessitent des preuves différentes, même lorsque les deux sites sont difficiles. | Est-ce que l'armoire C&I proposée dispose d'une portée de construction documentée contre le sel et la condensation ? |
| Les directives en matière de conception côtière recommandent des choix coordonnés de matériaux et de quincaillerie, y compris la compatibilité des boîtiers, des conducteurs, des chemins de câbles et des éléments de fixation. analyse de pv magazine. | L'exigence de durabilité couvre l'ensemble exposé. | Comment les presse-étoupes, cosses de câble, châssis de base, éléments de fixation et réparations installés sur site sont-ils contrôlés ? |
La bonne comparaison est preuves versus exposition au projet. Un tableau comparatif entre marques qui ignore l'environnement installé est incomplet.
Pourquoi choisir MegSolid pour un projet de stockage d'énergie par batterie (BESS) industriel côtier
La valeur de MegSolid réside d'abord dans une délimitation claire du produit et un processus qui intègre la portée environnementale dans le calendrier technique avant l'émission du bon de commande.
1. Un véritable choix entre des plateformes C&I refroidies par air et refroidies par liquide
Le ESSA0100B-0215 est une armoire extérieure LFP de 100 kW CA, 215,04 kWh avec refroidissement par air intelligent, une protection IP54 et une plage de température de fonctionnement publique vérifiée de 0–45 °C.
Le Système de refroidissement par liquide Energon est une plateforme C&I de 261,24 kWh et 125 kVA utilisant des cellules LFP de 314 Ah. Sa limite publique indique un refroidissement liquide, un indice IP54 et une plage de fonctionnement de -20 à 55 °C, avec un déclassement au-dessus 45 °C. Son efficacité maximale déclarée du système est 90%; cette valeur est un champ d'efficacité maximale du système et doit rester distincte d'une garantie d'efficacité aller-retour.
Sur un site côtier, le refroidissement liquide peut réduire le besoin d'air extérieur pour le caisson de batteries. Il nécessite toujours un plan anti-corrosion pour l'évacuation externe de la chaleur, les pompes, les joints, les connecteurs, l'accès pour la maintenance et le reste de l'installation électrique.
2. Une limite honnête a plus de valeur qu'une revendication maritime non fondée
Les pages publiques de MegSolid consacrées aux applications commerciales et industrielles (C&I) indiquent un indice de protection IP54 pour les deux plateformes d'armoires. L'indice IP54 garantit une protection contre la pénétration de poussière et d'eau dans le cadre des essais spécifiés. L'homologation complète pour une utilisation en milieu côtier nécessite encore la spécification du revêtement, un rapport sur l'exposition au brouillard salin, une évaluation de l'exposition C5/CX ainsi que des justificatifs concernant le matériel de câblage et les interfaces sur site.
Cette distinction protège l'acheteur. Il convient de préciser l'option de projet exacte, la révision du plan, le périmètre des composants et les documents d'essai avant que le contrat ne considère qu'une armoire est adaptée à un environnement côtier défini.
3. L'expansion d'une armoire peut être planifiée sans deviner la limite électrique
La plateforme Energon de 261,24 kWh permet, selon ses spécifications officielles, le fonctionnement en parallèle de dix armoires au maximum — ce qui constitue clairement un point de départ pour le développement progressif des capacités dans les secteurs C&I.
La conception côtière doit encore documenter les chemins de câbles entre armoires, les matériaux des presse-étoupes, les supports exposés, la mise à la terre et l'équipotentialité, le drainage, l'élévation des socles et l'accès pour les réparations. La capacité parallèle couvre l'expansion. Ces détails définissent l'interface environnementale.
4. Le colis d'acceptation peut protéger le propriétaire avant l'expédition
MegSolid Guide des essais de réception en usine BESS peut vérifier l'identité du modèle, la protection électrique, les communications, les alarmes et les contrôles. L'adéquation côtière ajoute son propre ensemble : catégorie de corrosion, système de revêtement, indices de brouillard salin, liste des matériaux, détails d'installation et critères d'inspection.
Cela offre au propriétaire un parcours exploitable, de l'examen des offres jusqu'à la mise en service, la maintenance et l'examen ultérieur de la garantie.
Refroidissement par air ESSA vs Refroidissement liquide Energon pour exposition côtière
| Facteur de sélection | refroidi par air intelligent ESSA0100B-0215 | Energon 261,24 kWh refroidi par liquide | Action de l'acheteur |
|---|---|---|---|
| Plateforme électrique homologuée | 100 kW CA / 215,04 kWh | 125kVA / 261,24kWh | Confirmer les kW, kVA, facteur de puissance et durée requis. |
| Chimie des batteries | LFP | 314Ah LFP | Gardez les affirmations relatives à la chimie spécifiques au modèle. |
| Description du refroidissement public | Refroidissement par air intelligent | Refroidissement par liquide | Associer l'architecture de refroidissement à la limite environnementale du site. |
| Limite de température publique | 0–45 °C | -20 à 55 °C ; réduction de puissance au-dessus de 45 °C | Ajoutez les exigences de température d'entrée et de sortie du projet à la fiche technique. |
| Champ d'enceinte publique | IP54 | IP54 | Considérez l'indice IP54 comme une information sur la pénétration ; ajoutez les preuves de corrosion séparément. |
| Accent mis sur le design côtier | Encrassement des filtres, circuit d'air, état du ventilateur/du serpentin et entretien de l'armoire | Corrosion due au rejet de chaleur externe, limites de fonctionnement du circuit de refroidissement, joints d'étanchéité et interfaces électriques | Définir les points de contrôle et la personne en charge. |
| Condition de départ appropriée | Une installation extérieure contrôlée dont la température d'entrée vérifiée reste comprise entre 0 et 45 °C | Un projet C&I de la classe 125 kVA nécessitant un refroidissement par liquide et une plage de températures homologuée plus large | Réaliser une étude sur la corrosion côtière avant de finaliser le choix. |
Utilisez le comparaison commerciale entre 215kWh et 261kWh pour la sélection des caractéristiques électriques et thermiques. À associer au calendrier de corrosion du site pour une analyse complète de l'environnement marin.
Normes CEI 60068-2-52 et ISO 9223 : comment les utiliser correctement dans un appel d'offres pour un système de stockage d'énergie par batterie (BESS)
La norme CEI 60068-2-52 définit une méthode d'essai cyclique au brouillard salin destinée aux composants ou équipements exposés à un air chargé en sel. Elle vise à évaluer la dégradation des matériaux métalliques et non métalliques. IEC 60068-2-52:2017 comme l'indique le nom de la méthode, l'adéquation au milieu côtier dépend toujours de la gravité, du périmètre testé, des critères de réussite ou d'échec et de l'exposition réelle du site.
La norme ISO 9223 classe la corrosivité atmosphérique. Établissez les bases de conception en tenant compte des données locales : distance par rapport à la mer, altitude, vents dominants, dépôt de sel, durée d'exposition à l'humidité, lessivage par la pluie, cycles thermiques et polluants industriels.
Certaines fiches techniques des propriétaires indiquent encore que C5-M. Précisez explicitement l'édition de référence de la norme et la catégorie concernée. La norme ISO 9223:2012 (confirmée en 2022) couvre les catégories allant de C1 à CX ; la catégorie choisie doit encore faire l'objet d'une preuve d'exposition locale. ISO 9223:2012 énumère la température-humidité, le SO₂ et la salinité de l'air parmi les facteurs de classification.
Veuillez inclure les éléments suivants dans le cahier des charges :
| Exigence | Documents que le fournisseur doit fournir |
|---|---|
| Déclaration d'exposition du site | Distance par rapport au littoral et orientation, trajectoire des embruns salins, profil d'humidité/de condensation, sources de pollution et durée de vie prévue. |
| Classification de la corrosion | Catégorie de corrosion du projet et fondement de l'évaluation ; les descriptions régionales génériques ne sont pas suffisantes. |
| Fabrication d'armoires | Matériau du boîtier, système de revêtement, épaisseur de film sec visée le cas échéant, traitement des bords, protection des soudures et méthode de réparation. |
| Preuves liées au brouillard salin | Norme applicable, méthode/niveau de rigueur, durée/nombre de cycles d'essai, identification de l'échantillon, critères de réussite/d'échec, laboratoire et date du rapport. |
| Portée des composants | Ventilateurs, échangeurs de chaleur, presse-étoupes, connecteurs, charnières, éléments de fixation, châssis de base, bornes, panneaux extérieurs et portes de service. |
| Dispositifs de contrôle de la condensation | Interfaces des joints d'étanchéité, drainage, équilibrage de pression (le cas échéant), logique de contrôle de l'humidité et preuves de voies de migration de l'humidité de l'extérieur vers l'intérieur. |
| Portée du refroidissement | Protection anticorrosion des serpentins/ailettes et des circuits d'air ou de liquide, stratégie de filtration, critères de remplacement et méthode d'accès. |
| Interfaces de terrain | Matériaux des câbles et des gaines, compatibilité des cosses et des fixations, points de mise à la terre, supports, drainage des fondations et procédure de retouche. |
| Réception et exploitation et maintenance | Dossiers d'usine, contrôle à la livraison, critères de réception sur site, fréquences de contrôle, photographies, pièces de rechange et responsabilité en matière de réparation. |
Le chemin de rupture côtière : ce qu'il faut éviter à chaque interface
Joints d'armoires, portes et quincaillerie
Des exemples concrets observés dans le cadre des installations photovoltaïques et de systèmes de stockage d'énergie par batterie (BESS) en milieu côtier montrent des traces de corrosion au niveau du dessus des armoires, des joints des portes et des points de passage des fixations. La peinture doit recouvrir les bords, les trous de boulons, les soudures et les réparations effectuées sur site ; le matériel doit faire l'objet des mêmes précautions. Exemples concrets C'est pourquoi le plan de protection contre la corrosion couvre l'ensemble de l'ensemble exposé, et pas seulement le panneau avant.
Presse-étoupes, raccordements et mise à la terre
Veillez à ce que la fiche de performance énergétique (EPC) précise la famille de presse-étoupes, le matériau, la plage d'étanchéité, le couple de serrage, le matériau du connecteur et des cosses, la protection anticorrosion et l'accès pour l'inspection. La présence de sel au niveau des interfaces électriques peut transformer un simple choix de matériel en une élévation de température, un problème d'isolation ou des alarmes intermittentes.
Ventilateurs, échangeurs de chaleur et équipements thermiques externes
Une installation à refroidissement par air nécessite un plan de maintenance spécifique pour le circuit d'air : état des filtres, concentration en sel et en poussière, vibrations et bruit des ventilateurs, alarmes de débit d'air, serpentins ou ailettes le cas échéant, et désignation des personnes autorisées à nettoyer chaque élément.
Le refroidissement par liquide permet de dissocier le circuit thermique de la batterie de l'air d'admission de l'armoire. Le champ d'application contrôlé comprend : le rejet de chaleur vers l'extérieur, le fluide de refroidissement homologué, la détection des fuites, l'évolution des températures, les événements entraînant une réduction de la puissance nominale et les interventions d'entretien autorisées. Utilisation Guide d'entretien du système de refroidissement par liquide MegSolid pour définir ces enregistrements pour le modèle livré.

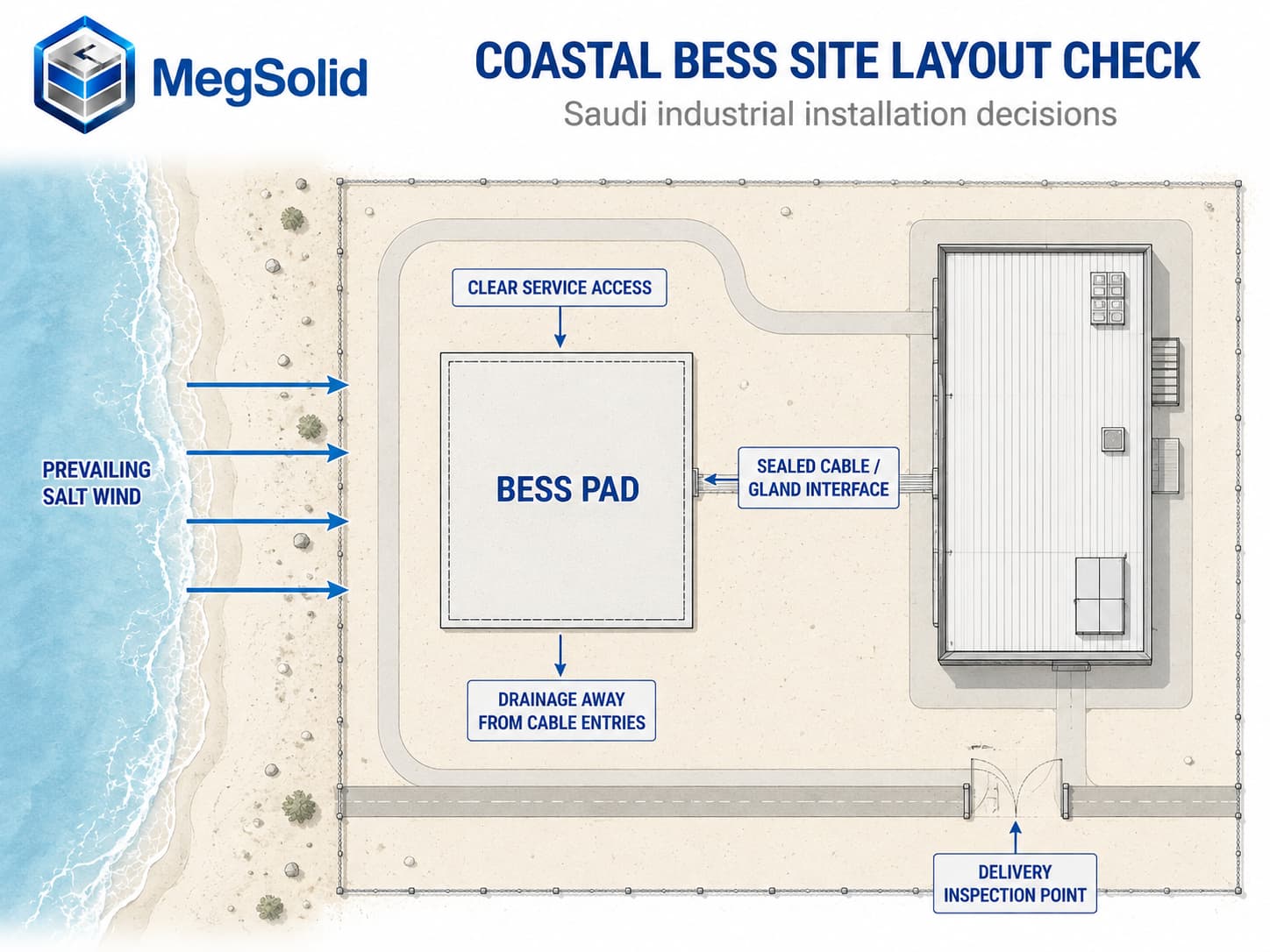

Socles en béton, drainage et dégagements
Veillez à ce que les armoires soient situées au-dessus des zones où l'eau stagne, respectez les distances de sécurité, assurez-vous que les eaux de ruissellement ne s'écoulent pas vers les interfaces électriques et évitez que de l'humidité chargée en sel ne s'accumule sous le boîtier. Ces travaux de chantier relèvent de la responsabilité de l'EPC. MegSolid fournit la solution BESS ; les travaux de génie civil, les fondations, le cheminement des câbles, la protection, l'appareillage électrique et la mise en service sur site restent à la charge de l'EPC et du maître d'ouvrage.

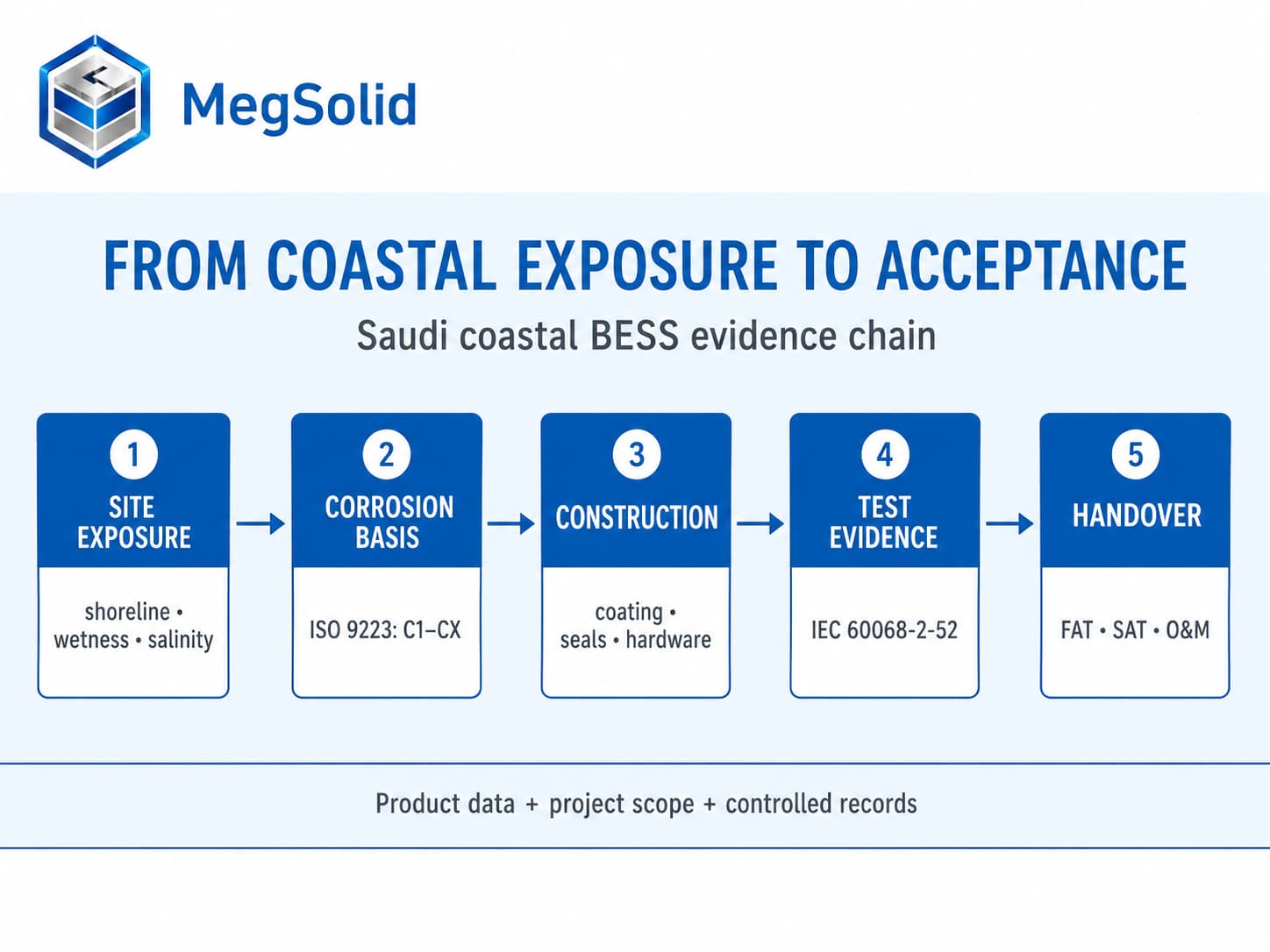

Matrice d'acceptation d'un système de stockage d'énergie par batterie (BESS) en milieu côtier pour un contrat EPC
| Scène | Éléments de preuve à retenir | Décision du propriétaire/EPC |
|---|---|---|
| Évaluation des offres | Modèle exact du produit, plage de fonctionnement, champ d'application du boîtier, description du refroidissement, étendue des options de protection contre la corrosion et lacunes dans les justificatifs | Choisissez la plateforme de base et validez les options requises pour le projet. |
| Revue de conception | Classification des conditions d'exposition, disposition du site, drainage, nomenclature des câbles et des presse-étoupes, nomenclature des matériaux résistants à la corrosion et accès pour l'exploitation et la maintenance | Fixe la limite de corrosion avant la fabrication. |
| FAT | Identifiant du modèle, fonctions BMS/PCS/EMS, logique d'alarme, documentation, configuration approuvée et rapports de corrosion validés | Ne procéder à la libération que lorsque les éléments de preuve d'ordre électrique et environnemental concordent. |
| Contrôle à la réception | Dommages liés au transport, état du revêtement, portes, joints, quincaillerie, étiquettes et photographies conservées | Notez les défauts avant que l'installation ne les masque. |
| SAT | Emplacement d'installation, dégagements, évacuation des eaux, entrées de câbles, mise à la terre/liaison équipotentielle, alarmes de refroidissement et communications | Vérifiez que le système installé correspond bien au projet approuvé. |
| Opérations | Registres d'inspection, données relatives à la température et au déclassement, observations sur la corrosion, entretien des filtres ou du système de refroidissement et mesures correctives | Conserver les éléments de preuve à des fins de gestion de la disponibilité et de la garantie. |
Pour la partie « énergie » de SAT, utilisez Test de capacité de système de stockage d'énergie par batterie (BESS) commercial : Vérification des kWh utilisables pour définir le point de mesure, la fenêtre SOC, les conditions ambiantes et le traitement des charges auxiliaires. L'acceptation en matière de corrosion et l'acceptation en matière de capacité répondent à des questions différentes ; toutes deux font partie du dossier de réception.
Pour la mise en service commerciale, définissez les éléments justifiant les engagements en matière de service et de disponibilité dans le Guide des formules du contrat de garantie de disponibilité BESS. Décrivez la manière dont sont consignées les inspections relatives à la corrosion, les réparations et les arrêts programmés.
La décision commerciale : ce que MegSolid peut s'engager à faire dès aujourd'hui
Choisissez ESSA0100B-0215 lorsque le projet nécessite une armoire d'extérieur LFP de 100 kW / 215,04 kWh, dotée d'un système de refroidissement par air intelligent, d'un indice de protection IP54 et d'une certification vérifiée 0–45 °C périmètre d'exploitation, avec une conception du site permettant de gérer l'air d'admission et la contamination côtière.
Choisissez Energon 261,24 kWh / 125 kVA lorsque le projet nécessite une armoire LFP C&I à refroidissement liquide, une configuration en parallèle pouvant aller jusqu’à dix armoires et un réseau public -20 à 55 °C plage avec déclassement au-delà de 45 °C. Veuillez inclure dans l'offre les éléments précis relatifs à l'ampleur de la corrosion côtière, les justifications concernant la réduction de puissance liée à la température ou à l'altitude, ainsi que les responsabilités en matière d'exploitation et de maintenance.
Optez pour une étude de conteneurisation technique lorsque la puissance, la durée, le PCS centralisé, la gravité de l'exposition côtière ou l'extension dépassent les limites pratiques d'une armoire.
L'atout de MegSolid réside dans son approche qui consiste à classer séparément les données publiées, les options de projet et les allégations non vérifiées. Cela permet à un maître d'œuvre (EPC) d'effectuer des comparaisons équitables, de limiter les risques environnementaux avant la fabrication et de cesser de considérer un indice de protection IP pour usage extérieur comme une garantie à vie contre la corrosion marine.
Commencez votre étude de site côtier avec MegSolid
Envoyez à MegSolid les données suivantes relatives au projet :
- Coordonnées du site et distance/direction par rapport au littoral
- Photos de l'emplacement prévu, de la direction dominante du vent et des équipements de traitement situés à proximité
- Données relatives à la température, à l'humidité et aux dépôts salins, lorsqu'elles sont disponibles
- Conditions prévues de projections directes, de brouillard, de pluie battante et de condensation
- Puissance CA requise (en kW et kVA), facteur de puissance, durée et mode de fonctionnement
- Plan d'implantation, schéma unifilaire, tracé des câbles et concept de drainage
- Durée de vie requise, accès pour les inspections et capacités locales d'exploitation et de maintenance
- Catégorie de corrosion proposée et, le cas échéant, norme du propriétaire ou de l'EPC
MegSolid peut fournir une orientation initiale concernant l'armoire, une demande d'informations environnementales spécifiques au modèle, une ébauche de matrice des responsabilités et une définition du périmètre du document FAT/SAT. Lancez l'étude technique via MegSolid ou [[email protected]](mailto:[email protected]).
