Un système commercial de stockage par batterie peut afficher les puissances nominales correctes en kW et en kWh tout en s'avérant inefficace si son périmètre environnemental n'est pas clairement défini. À l'endroit où l'équipement MegSolid rejoint le parc, un filtre encrassé par la poussière peut contraindre une armoire à réduire sa puissance nominale pendant les pics de consommation de l'usine. Le sel peut atteindre les charnières, les bobines et les interfaces de câbles qui ne faisaient pas partie de l'échantillon testé. Un système de refroidissement qui satisfait aux critères de bruit en usine peut tout de même dépasser la limite nocturne fixée pour la maison la plus proche.
Le choix d’un système commercial de stockage par batterie repose sur quatre paramètres liés au site : la température maximale d’entrée de l’équipement, la corrosivité atmosphérique, l’exposition à la poussière et à l’eau, ainsi que la limite de bruit applicable au niveau du récepteur. Ces paramètres déterminent si une armoire ESSA refroidie par air de 100 kW / 215,04 kWh, un système Energon refroidi par liquide de 261,24 kWh / 125 kVA ou un système BESS conteneurisé de plus grande capacité mérite un examen approfondi.
Décisions clés
- Utilisez la température d'entrée de l'équipement pour l'analyse thermique ; la température de l'air mesurée par la station météorologique ne reflète pas à elle seule les conditions à l'intérieur de l'armoire.
- Considérez le code IP, l'essai au brouillard salin, le programme de revêtement et la catégorie de corrosion comme des éléments de preuve distincts.
- Comparez la puissance acoustique, le spectre et les conditions de fonctionnement avant de modéliser la pression acoustique au niveau d'une limite de propriété.
- Faire de la performance environnementale une obligation dans le cadre des contrôles FAT et SAT, avec des indicateurs précis, des alertes et des mesures correctives.
- Veiller à ce que les caractéristiques chimiques du produit, le mode de refroidissement et les caractéristiques électriques soient associés au modèle exact et à une version contrôlée du document.
Commencez par examiner le profil de charge, puis vérifiez les caractéristiques nominales indiquées sur la plaque signalétique de la batterie
La conception environnementale ne remplace pas le dimensionnement électrique. Elle modifie la part de la capacité nominale du système commercial de stockage par batterie qui reste disponible compte tenu des conditions sur site.
Commencez par définir la fonction que le BESS doit remplir : lissage des pics de consommation, prise en charge en cas de panne de générateur, fenêtre de charge protégée ou transfert d'énergie programmé. Enregistrez les valeurs en kW, kVA, le facteur de puissance, la durée et le niveau de délestage autorisé. Le Comparaison entre des systèmes de stockage par batterie à usage professionnel de 215 kWh et 261 kWh fournit le test de dépistage électrique avant que les limites environnementales ne soient ajoutées.
Utilisez deux lignes de validation distinctes :
Puissance CA continue requise ≤ puissance CA disponible garantie aux conditions de température, d'altitude et de facteur de puissance du projet
Énergie CA fournie requise ≤ énergie CA utilisable validée, dans la plage SOC approuvée et dans les conditions environnementales spécifiées
Une charge de 100 kW ne libère pas automatiquement une armoire de 100 kW. Dans les conditions de conception, le déclassement du PCS, les limites de la batterie, les systèmes auxiliaires de refroidissement et le facteur de puissance peuvent réduire la marge disponible. Le kWh nominal reste également distinct de l'énergie CA utilisable.
Transformer les conditions du site « Turn Four » en un écran de système commercial de stockage d'énergie par batterie
“La notion d”« installation en extérieur » est trop vague pour figurer dans un cahier des charges d’achat. Un entrepôt situé à l’intérieur des terres et à l’abri du soleil et un parc de stockage en béton situé sur la côte et exposé aux intempéries peuvent bénéficier des mêmes prévisions météorologiques régionales, mais les conditions d’environnement des armoires peuvent y être très différentes.
| Données du site | Valeur à enregistrer | Pourquoi cela modifie l'achat | Justificatifs requis |
|---|---|---|---|
| Chaleur | Conditions de conception : température ambiante, température d'admission, ensoleillement, chaleur réfléchie et fonctionnement en continu | Définit la réduction de puissance, la charge de refroidissement et l'alimentation auxiliaire | Courbe de puissance en fonction de la température et point de fonctionnement observé |
| Sel et humidité | Catégories selon la norme ISO 9223, salinité de l'air, durée d'exposition à l'humidité et profil de condensation | Définit les exigences relatives aux matériaux, aux revêtements, aux bobines, aux éléments de fixation et aux interfaces | Nomenclature des matériaux, cahier des charges des revêtements et portée des essais de corrosion |
| Poussière et eau | Type de poussière, exposition aux tempêtes, lavage, encrassement des filtres et drainage | Modifie le risque d'infiltration, la résistance à l'écoulement d'air et la fréquence d'entretien | Vérification de la protection IP, portée des tests de résistance à la poussière, limites des filtres et contrôle du système de drainage installé |
| Bruit | Critère de limite de propriété, période, récepteurs, contexte et état de fonctionnement | Modification de l'emplacement des équipements, des barrières et des horaires d'exploitation | Données de base, modèle acoustique et essai d'acceptation sur site |
Le plan d'implantation doit également tenir compte des niveaux d'inondation, du drainage, des conditions de vent, des critères sismiques, des voies d'accès et du tracé des câbles. Fixez ces interfaces via le Données à prendre en compte pour la conception des fondations des systèmes BESS en extérieur avant de produire les plans de béton.
Chaleur : distinction entre la plage de fonctionnement et la puissance nominale maximale
Une limite de température de fonctionnement définit la plage autorisée. Elle n'implique pas pour autant une puissance maximale sur l'ensemble de cette plage. La puissance nominale acceptée pour le projet nécessite une courbe de puissance en fonction de la température pour l'ensemble constitué de la batterie, du système de conversion d'énergie (PCS) et du dispositif de refroidissement.
Dans un système commercial de stockage d'énergie, le système de gestion thermique de la batterie et le PCS peuvent atteindre des limites différentes. La puissance nominale admissible du projet correspond à la limite d'utilisation la plus basse à la température, à l'altitude, au facteur de puissance et à la durée de fonctionnement spécifiés.

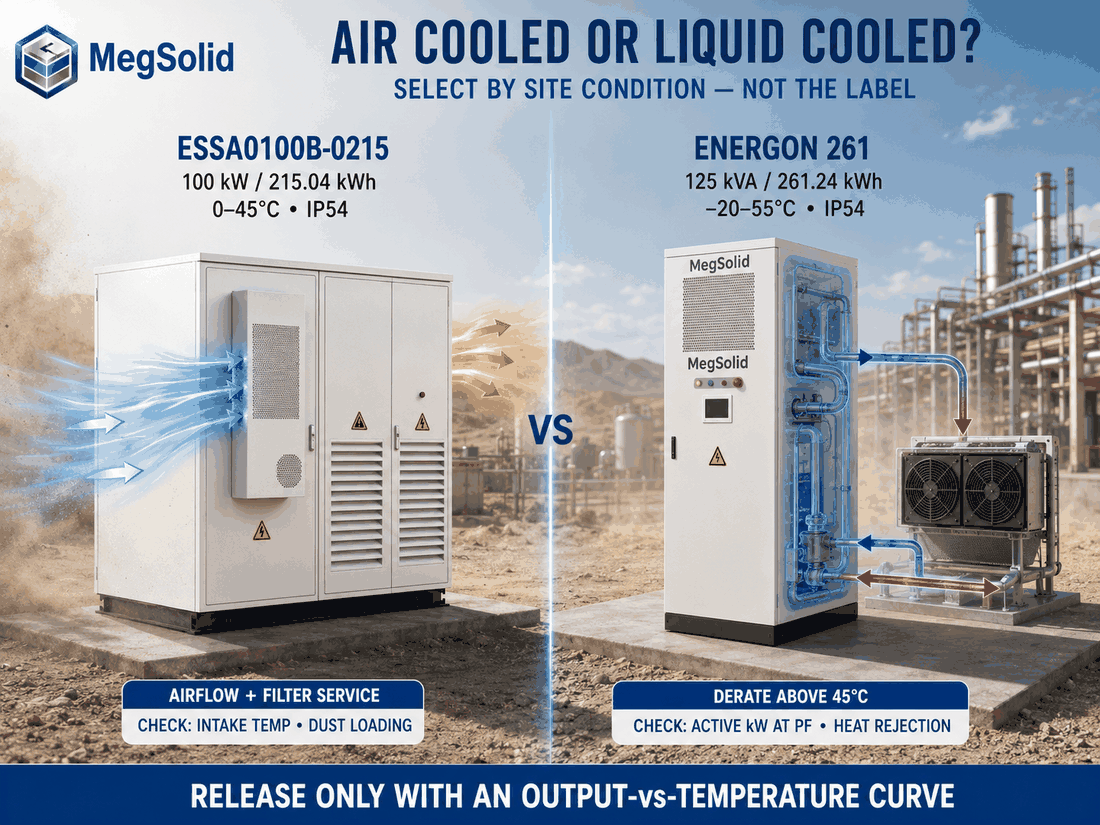

MegSolid propose trois points de départ pertinents :
| Produit | Limite électrique publiée | Refroidissement et boîtier | Limite de température publiée | Utilisation dans le cadre des marchés publics |
|---|---|---|---|---|
| ESSA0100B-0215 | 100 kW, 215,04 kWh nominaux | Refroidissement par air intelligent, IP54 | 0–45 °C | Évaluer une application de la classe des 100 kW dans laquelle la température d'admission, le débit d'air et l'entretien du filtre restent sous contrôle |
| Energon 261 | 125 kVA, 261,24 kWh nominaux | Refroidissement par liquide, IP54 | −20 à 55 °C ; réduction de la puissance au-delà de 45 °C | Vérifier la charge thermique maximale après avoir confirmé la puissance active en kW, le facteur de puissance et la courbe de déclassement |
| Energon 5000INTL | 2,7 MW, 5 015,9 kWh nominaux | Système de refroidissement par liquide intelligent, IP55 | −30 à 55 °C | Examiner les projets de plusieurs mégawattheures comprenant un ensemble complet de conteneurs pour les équipements environnementaux et les charges auxiliaires |
La valeur Energon 261 est de 125 kVA. La puissance active dépend du facteur de puissance et des conditions de température approuvés. La valeur 90% publiée correspond au rendement maximal du système ; elle ne constitue pas une garantie du rendement aller-retour du projet.
Dans le cas d'un site désertique, mesurez la température de l'air au niveau de la prise d'air définie par le fabricant. L'exposition directe au soleil, le béton chaud, la proximité de transformateurs et l'air évacué remis en circulation peuvent faire grimper cette mesure au-delà de la valeur relevée par la station météorologique. La poussière présente sur un filtre ou un échangeur de chaleur réduit alors le rejet de chaleur au moment même où la charge du processus atteint son pic.
Grands projets de stockage d'énergie solaire dans le Désert d'Atacama Mettez en évidence le problème d'approvisionnement : le rayonnement solaire, l'exposition à la chaleur et la poussière en suspension dans l'air se retrouvent tous sur le même site. La mention “ adapté au désert ” ne constitue donc pas un critère d'acceptation valable. Indiquez séparément dans les cahiers des charges le gain solaire, la température maximale d'entrée, le type de poussière, la limite de perte de charge du filtre et le rendement après encrassement du filtre. L’ESSA reste l’option à refroidissement par air lorsque l’admission d’air et l’entretien des filtres peuvent être contrôlés ; l’Energon 261 constitue le point de départ le plus solide pour les armoires lorsque la marge thermique est plus large, sous réserve de sa courbe de déclassement indiquée.
Le Page consacrée aux marchés publics saoudiens relatifs aux systèmes de stockage d'énergie par batterie (BESS) à haute température fournit des éléments de preuve thermiques plus généraux. Le Test de réduction de puissance : ESSA de Riyad contre Energon transforme les points de fonctionnement à 40 °C, 45 °C, 50 °C et 55 °C en une décision de sélection validée.
Poussière et eau : comment interpréter l'indice de protection IP dans son contexte
La norme CEI 60529 classe les degrés de protection des boîtiers contre les corps solides et l'eau. La Explication de la Commission électrotechnique internationale (IEC) concernant les indices de protection IP confirme que le premier chiffre correspond aux solides et le second aux liquides.
Un boîtier BESS de classe IP54 présente un indice de protection défini. Cet indice ne détermine pas la durée de vie des filtres, la puissance thermique maximale en cas de sable projeté, la résistance à toutes les méthodes de lavage ni la protection lorsque la porte de service est laissée ouverte. Les presse-étoupes, les passages de câbles, les systèmes de drainage et les joints d'étanchéité posés après l'installation font également partie de l'enceinte de protection.
IEC 60068-2-68:1994 couvre les méthodes d'essai de résistance à la poussière et au sable pour les produits électrotechniques. Une référence d'appel d'offres doit préciser les conditions d'essai, l'identification de l'échantillon, l'état de fonctionnement, les critères de réussite ou d'échec et les interfaces contrôlées. Une mention sur le certificat ne précisant pas le champ d'application ne permet pas de garantir que l'armoire livrée conservera ses performances après une période d'exposition à la poussière spécifique au site.
Pour une armoire à refroidissement par air, respectez l'ordre suivant :
- 1. Le colmatage du filtre entraîne une augmentation de la perte de charge.
- 2. Le débit d'air diminue ou la demande en ventilation augmente.
- 3. La température interne et l'écart de température augmentent.
- 4. La consommation des systèmes auxiliaires de refroidissement augmente.
- 5. Le régulateur émet un avertissement, réduit la puissance ou se déclenche selon la logique approuvée.
Intégrez dans le programme d'exploitation et de maintenance les opérations d'inspection, de nettoyage et de remplacement des filtres, ainsi que les quantités de pièces de rechange. Un “ intervalle d'entretien de six mois ” doit s'appuyer sur des données de terrain ; la poussière de ciment du désert et la poussière agricole légère n'encrassent pas le circuit d'air au même rythme.
Brouillard salin et condensation : il ne suffit pas de protéger uniquement le panneau extérieur
L'adéquation d'un site côtier dépend avant tout de son exposition. ISO 9223:2012 classe la corrosivité atmosphérique à l'aide de facteurs tels que le complexe température-humidité, le dioxyde de soufre et la salinité de l'air. La norme reste en vigueur après avoir été confirmée en 2022. Elle prend en compte la distance par rapport au littoral, le vent dominant, l'altitude, le dépôt de sel, la durée d'exposition à l'humidité, le lavage par la pluie et les polluants industriels.
IEC 60068-2-52:2017 spécifie les essais cycliques au brouillard salin pour les composants ou équipements destinés à être utilisés dans des atmosphères salines. Le rapport d'essai doit néanmoins préciser la méthode, le niveau de sévérité, l'échantillon, le nombre de cycles, le préconditionnement et les critères de réussite ou d'échec. Un essai sur panneau peint ne couvre pas automatiquement les charnières, les fixations, les ventilo-convecteurs, les connecteurs, les presse-étoupes, les jonctions de barres omnibus ou le châssis de base.
La corrosion côtière apparaît souvent d’abord au niveau des détails, et non au milieu d’un panneau peint. Les chlorures et l’humidité retenue attaquent les bords des soudures, les têtes de boulons, les charnières de portes, les fissures et les rebords horizontaux où l’eau stagne. Guide sur la corrosion côtière Il convient donc de considérer les poches d'eau, les fissures, la qualité des soudures et les matériaux dissemblables comme des points d'inspection. Appliquez les mêmes principes au joint de la porte du BESS, au jeu de charnières, aux fixations, au châssis de base, à la plaque de passage de câbles et au serpentin de refroidissement apparent ; chaque élément doit être associé à un matériau, un revêtement ou une méthode de protection clairement identifié(e), ainsi qu'à un point d'inspection accessible sur site.
Utilisation ISO 12944-5:2019 lorsqu'un système de peinture de protection pour les structures métalliques entre dans le champ d'application. Indiquez la catégorie de corrosion, la durée de vie prévue, la préparation de la surface, l'épaisseur du film sec, le traitement des bords et la procédure de réparation sur les plans et les tableaux de référence.
La condensation mérite une ligne à part. Les fiches techniques des produits ESSA et Energon indiquent toutes deux les limites d’humidité sans condensation. Une nuit humide en bord de mer suivie d’un refroidissement rapide peut faire descendre la température d’une surface en dessous du point de rosée ambiant. Les commandes du système de régulation doivent donc préciser la détection de l’humidité, la logique de chauffage ou de déshumidification (le cas échéant), le drainage, l’équilibrage de pression, les seuils d’alarme et l’état de récupération.
Le Page consacrée à la corrosion des systèmes BESS sur le littoral saoudien contient le tableau récapitulatif des éléments de preuve, composant par composant, concernant l’exposition aux conditions C5/CX et l’essai au brouillard salin.
Bruit : du numéro de l'armoire au récepteur
Ce dont se souviennent les riverains, c’est d’un bruit mécanique continu. Ils ne font pas la distinction entre un ventilateur de refroidissement, une pompe, un PCS ou un transformateur ; ils entendent simplement ce bourdonnement tonal qui résonne toute la nuit. Lorsque ce bruit donne lieu à une plainte des riverains, le projet se heurte alors à un problème d’implantation autant qu’à un problème acoustique.
Les cellules de batterie ne constituent généralement pas la principale source de bruit sur site. Les équipements à modéliser sont le ventilateur de refroidissement ou le groupe CVC, les pompes de refroidissement, les systèmes PCS/onduleurs et le transformateur. A Étude acoustique relative à un système de stockage d'énergie par batterie (BESS) à grande échelle utilise les mêmes groupes de source. Le refroidissement par liquide peut réduire une partie des besoins en circulation d'air du côté de la batterie, mais les pompes et les équipements d'évacuation de la chaleur restent en place ; “ refroidi par liquide ” ne signifie pas « silencieux ».
La conformité aux normes de bruit est évaluée au niveau du récepteur concerné, conformément à la méthode locale. Une valeur de pression acoustique mesurée sur une enceinte à une distance non précisée ne peut pas être directement rapportée à une limite de propriété.
Le dossier technique doit indiquer la puissance acoustique, le spectre par bande de un tiers d'octave ou d'octave, la pondération A, la tonalité, la directivité, la puissance de fonctionnement, les conditions de refroidissement, les conditions ambiantes, la distance d'essai et l'incertitude. ISO 3744:2025 propose une méthode d'ingénierie permettant de déterminer la puissance acoustique à partir de mesures de pression acoustique effectuées autour d'une source, dans un environnement se rapprochant d'un champ libre au-dessus d'un plan réfléchissant.
Les données MegSolid publiées fournissent des valeurs indicatives : les armoires d'extérieur ESSA affichent des émissions sonores inférieures à 75 dB, tandis que le MEGA TS Gamme PCS de 30 à 500 kW répertorie les équipements dont le niveau sonore est inférieur à 70 dB. La page publique de l’Energon 261 ne mentionne pas de valeur sonore ; la décision relative à l’acoustique dépendra donc des données sources spécifiques à la configuration.
La mise en page détermine ensuite le chemin vers le récepteur :
- Orienter les sorties des ventilateurs et des systèmes d'évacuation de chaleur à l'opposé des surfaces sensibles.
- Augmenter la distance entre la source et le récepteur lorsque le site le permet.
- Placez les équipements les plus silencieux près de la limite et les PCS ou transformateurs plus bruyants plus à l'intérieur.
- Modélisez les obstacles, les lacunes et les réflexions avant la mise en service.
- Vérifier les persiennes acoustiques et les silencieux afin de déterminer la perte de charge et l'impact thermique.
- Veiller à préserver les voies d'accès en cas d'incendie, les espaces nécessaires à l'entretien et les systèmes de drainage.
Le Page de sélection des produits concernant les nuisances sonores liées au BESS à proximité des habitations fournit le modèle détaillé du récepteur et la liste de contrôle d'acceptation.
Exemple de site combiné : la plaque signalétique est traitée avant l'environnement
Prenons l'exemple d'une usine agroalimentaire située à trois kilomètres de la côte. Le système BESS doit réduire la puissance de 98 kW pendant 90 minutes. La température mesurée à l'entrée en été atteint 43 °C. Les fines poussières issues du processus encrassent les filtres. Le récepteur résidentiel le plus proche se trouve à 140 mètres, et l'autorisation fixe une limite nocturne de 45 dBA pour cet exemple.
La taxe énergétique initiale est la suivante :
98 kW × 1,5 h = 147 kWh en courant alternatif, avant prise en compte de la réserve, des pertes et du traitement auxiliaire
Le modèle ESSA0100B-0215 ne dépasse que de 2 kW la puissance nominale indiquée sur la plaque signalétique. Son énergie nominale de 215,04 kWh semble suffisante pour un premier calcul. La mise en service reste toutefois subordonnée à l’énergie CA utilisable, au fonctionnement en continu à 43 °C, à la charge du filtre et à la consommation des équipements auxiliaires. La plage de fonctionnement publiée de 0 à 45 °C laisse peu de marge d’admission pendant les périodes de fonctionnement les plus chaudes.
L'Energon 261 offre une énergie nominale de 261,24 kWh et une plage de fonctionnement plus étendue, comprise entre −20 et 55 °C, avec un déclassement au-delà de 45 °C. Il constitue ainsi une base thermique plus solide. La puissance nominale de 125 kVA doit encore être convertie en kW actifs homologués, en fonction du facteur de puissance du projet.
Aucune de ces deux options ne peut être retenue sur la seule base d'une comparaison thermique. Les preuves de corrosion côtière doivent porter à la fois sur les équipements de refroidissement et les interfaces sur site. La limite de 45 dBA au niveau du récepteur nécessite un modèle acoustique spécifique à la configuration et une mesure SAT. Si l'une des armoires ne respecte pas la limite d'acceptation convenue, la solution consiste à modifier la configuration, à opter pour une autre catégorie de produit ou à revoir les conditions d'exploitation.

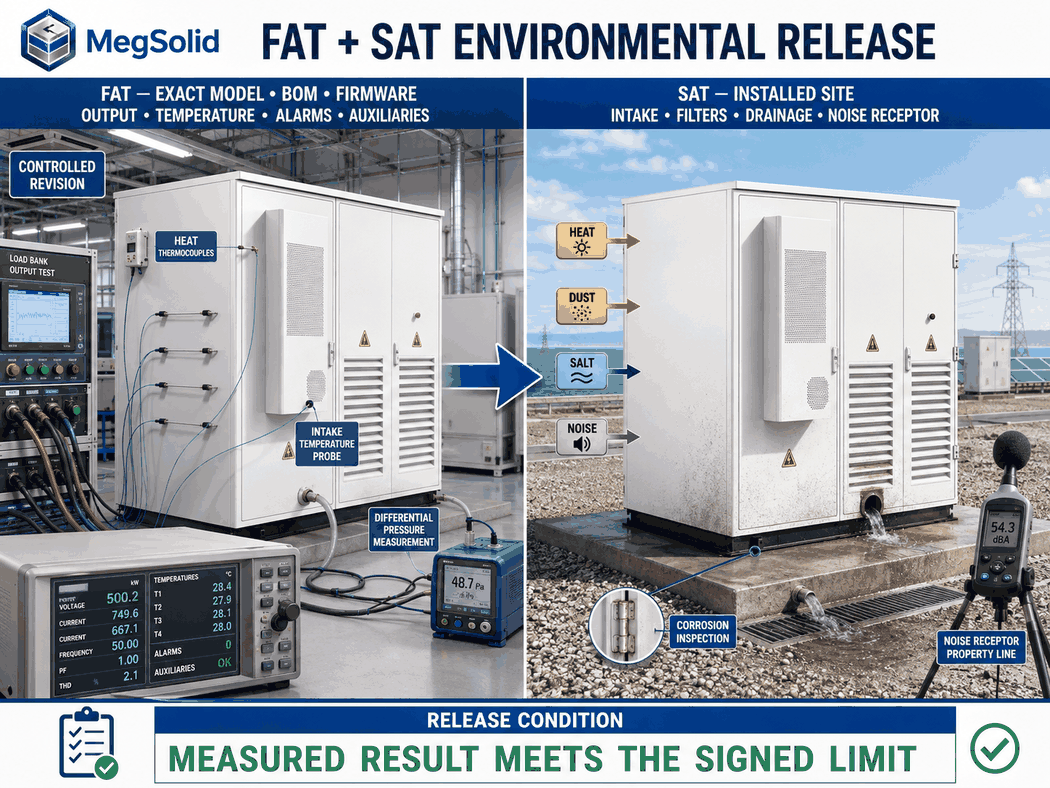

Transformer chaque risque environnemental en un point de contrôle contractuel
| Risque | Avant l'établissement du devis | Preuves concernant la graisse | Données relatives au SAT | Condition de libération |
|---|---|---|---|---|
| Chaleur | Valeur de conception de l'admission, durée de la charge, facteur de puissance, altitude | Puissance de sortie, températures, équipements auxiliaires, alarmes et déclassement dans les conditions convenues | Débit d'admission installé, exposition au soleil, recirculation et évolution de la charge | Puissance et énergie garanties disponibles dans les conditions de conception |
| Poussière/eau | Type de poussière, exposition à l'eau, fréquence de remplacement du filtre, perforations | Enregistrements relatifs aux enceintes, limites de filtrage et logique d'alarme | Vérification des joints, des systèmes de drainage, des portes, des filtres et des passages installés | Aucune voie d'accès non contrôlée ; plan d'intervention accepté |
| Sel/condensation | Base de corrosivité, cycle d'humidité, programme de revêtement et de matériaux | Vérification des registres relatifs au brouillard salin et aux revêtements ; contrôle des systèmes de régulation de l'humidité | Vérification des dommages liés au transport, des retouches, du système de drainage et des dispositifs anti-condensation | Le pack « corrosion » correspond à la nomenclature fournie et aux interfaces du site |
| Bruit | Récepteurs, critère, contexte, états de fonctionnement | Données de source contrôlées pour une révision précise | Test de limite de propriété dans le cadre des obligations convenues et de la fenêtre météorologique | Le résultat de la mesure satisfait au critère, compte tenu du traitement convenu de l'incertitude |
Le Cadre des essais de réception en usine du système BESS fournit la structure de contrôle des documents et de vérification. Les essais environnementaux doivent se référer au même modèle, au même micrologiciel, à la même configuration de refroidissement et à la même nomenclature que ceux qui seront livrés.
Répartir le périmètre avant la commande d'achat
MegSolid est en mesure de fournir des données produit au niveau du modèle, des plans de référence, les interfaces batterie/PCS/EMS, les données environnementales disponibles, les seuils d'alarme et les essais en usine convenus pour la configuration de stockage sélectionnée.
Le propriétaire et l'EPC restent responsables des bases de conception approuvées du site, des autorisations locales, de la conception des ouvrages de génie civil et de la structure, du drainage, du tracé des câbles, des appareillages de commutation, de la mise à la terre, des voies d'accès pour les pompiers, des critères relatifs aux récepteurs, des barrières extérieures et de la méthode de réception des installations. La conception des modules photovoltaïques, des onduleurs photovoltaïques et des chaînes solaires ne relève pas de la fourniture des produits BESS de MegSolid, sauf indication contraire dans un cahier des charges signé.
| Fête | Résultats minimaux à contrôler |
|---|---|
| Propriétaire / promoteur immobilier | Conditions d'exploitation, hypothèses de conception environnementale, critères relatifs aux récepteurs, conditions d'autorisation et autorité de réception |
| EPC / ingénieur local | Aménagement, travaux de génie civil, assainissement, raccordements de câbles, barrières, protection, qualité de l'installation et procédure SAT |
| MegSolid | Données relatives aux modèles sélectionnés, interfaces produit validées, limites déclarées, révision des documents, rapports d'essais d'acceptation en usine (FAT) et prise en charge du contrôle du stockage |
| Laboratoire indépendant ou spécialiste | Essais ou modèles mentionnés dans le contrat, avec indication de la méthode, de l'équipement, de l'incertitude et du rapport signé |
Les conditions d'exposition à l'environnement doivent également figurer dans le cahier des garanties. Vérifiez les limites de température, d'humidité, d'entretien, de débit et de fonctionnement à l'aide du Conditions de garantie du système BESS C&I avant que la commande d'achat ne soit validée.
Envoyez une fiche d'évaluation environnementale plutôt qu'un appel d'offres générique
Pour obtenir une évaluation préliminaire ESSA, Energon 261 ou une évaluation BESS en conteneur, envoyez un e-mail à [email protected] avec pour objet :
[Pays du projet] + Évaluation environnementale du projet C&I BESS
Veuillez joindre les documents suivants :
- 1. Puissance requise en kW et en kVA, facteur de puissance et durée de fonctionnement.
- 2. Température ambiante maximale de conception et température maximale à l'entrée de l'équipement.
- 3. L'exposition au soleil, l'ombrage, l'altitude et les sources de chaleur à proximité.
- 4. Type de poussière, exposition à l'eau, humidité et antécédents de condensation.
- 5. Distance par rapport au littoral, catégorie de corrosion et exigences en matière de revêtement.
- 6. Plan du site indiquant l'emplacement du système de stockage d'énergie par batterie (BESS), ses limites et les récepteurs de bruit.
- 7. Critères de bruit applicables de jour et de nuit et méthode d'acceptation.
- 8. Fréquence d'entretien requise, capacités d'entretien locales et stratégie en matière de pièces de rechange.
Les champs manquants peuvent permettre de définir une gamme de produits préliminaire. Ils ne permettent toutefois pas de fixer un cadre environnemental garanti ni un modèle définitif.
Un système commercial de stockage par batterie trouve sa place dans un bon de commande lorsque chaque risque lié au site dispose d'un point de mesure, d'un responsable et d'une condition de validation. Cette structure permet d'éviter qu'un équipement aux caractéristiques techniques correctes ne devienne un appareil inadapté au chantier.
FAQ
1. Quelle température doit-elle être prise en compte pour le choix d'un système de stockage d'énergie par batterie (BESS) de type C&I ?
Utilisez la température mesurée à l’entrée de l’équipement, telle que définie par le fabricant. Étayez cette valeur en tenant compte de la température ambiante de conception, de l’exposition solaire, de la chaleur réfléchie, de l’espacement entre les armoires, des sources de chaleur à proximité et de l’analyse de la recirculation.
2. Une limite de fonctionnement à 55 °C signifie-t-elle un rendement maximal à 55 °C ?
Non. La limite de fonctionnement définit la plage autorisée. La puissance disponible à 45 °C, 50 °C et 55 °C nécessite une courbe de déclassement spécifique au modèle et une durée de fonctionnement indiquée.
3. Le modèle ESSA0100B-0215 peut-il être utilisé pour une température d'admission de 43 °C ?
Sa plage de fonctionnement indiquée est comprise entre 0 et 45 °C ; 43 °C se situe donc dans cette plage. La validation définitive nécessite de prendre en compte le débit continu, le flux d’air, la charge de poussière, les équipements auxiliaires et la marge de sécurité aux conditions de fonctionnement prévues pour le projet.
4. Quelle armoire MegSolid est la première à afficher une température supérieure à 45 °C ?
L'Energon 261 constitue le point de départ pertinent pour le choix de l'armoire, car sa plage de fonctionnement publiée s'étend jusqu'à 55 °C, avec un déclassement au-delà de 45 °C. La courbe de sortie indiquée reste toutefois déterminante pour le choix.
5. Est-ce que 125 kVA équivaut à 125 kW ?
Uniquement lorsque le facteur de puissance est égal à l'unité et dans les limites de température et de fonctionnement autorisées. Enregistrer séparément la puissance active, la puissance apparente, la puissance réactive et le facteur de puissance.
6. Le refroidissement par liquide élimine-t-il le risque lié à la poussière ?
Non. Le refroidissement par liquide modifie le circuit de transfert thermique de la batterie. Le système d'évacuation de chaleur externe, les joints de l'armoire, les serpentins, les portes de service et les interfaces électriques restent exposés à la poussière.
7. La norme IP54 garantit-elle une bonne résistance au sable projeté ?
Non. La norme CEI 60529 traite de la protection contre la pénétration dans les boîtiers. Le taux d'accumulation de poussière, la restriction du débit d'air, la puissance thermique et la fréquence de remplacement des filtres doivent faire l'objet de justifications distinctes.
8. La norme IP54 garantit-elle une résistance à la corrosion en milieu côtier ?
Non. La sélection relative à la corrosion nécessite de préciser la catégorie d'exposition, les matériaux et le programme de revêtement, le périmètre des composants, les essais au brouillard salin et les contrôles des interfaces sur site.
9. Que doit indiquer un rapport établi conformément à la norme CEI 60068-2-52 ?
Précisez l'édition de la norme, la méthode ou le niveau de rigueur, l'échantillon, les cycles, le préconditionnement, l'état de fonctionnement, les composants inspectés, les critères de conformité/non-conformité, le laboratoire et la date du rapport.
10. La catégorie ISO 9223 suffit-elle pour valider l'armoire ?
Il fournit les données de base relatives à la corrosivité atmosphérique. Le bon de commande doit encore être associé à un ensemble de spécifications au niveau du produit (matériau, revêtement, essais et maintenance) correspondant à cette exposition.
11. Pourquoi la condensation fait-elle l'objet d'une exigence spécifique ?
Une humidité relative élevée et un refroidissement rapide des surfaces peuvent entraîner la formation de condensation au niveau des interfaces internes ou externes. Précisez les limites de non-condensation, les capteurs, les dispositifs de chauffage ou de déshumidification (le cas échéant), les systèmes de drainage, les alarmes et la logique de récupération.
12. Comment comparer deux valeurs de bruit BESS ?
Comparez les mêmes grandeurs : quantité, pondération, spectre, distance, état de fonctionnement, état de refroidissement, conditions ambiantes et incertitude. La puissance acoustique et la pression acoustique sont des grandeurs différentes.
13. Est-il possible d'installer une barrière acoustique après la mise en service ?
La barrière doit faire l'objet d'une évaluation sur les plans thermique, incendie, structurel, de drainage et d'entretien. Une circulation d'air restreinte peut entraîner une hausse de la température et une sollicitation accrue des ventilateurs.
